Conector vertical de cable a placa M2545-NK de 2,54 mm | HRB

Compartir con:

Conector vertical de cable a placa M2545-NK de 2,54 mm | HRB

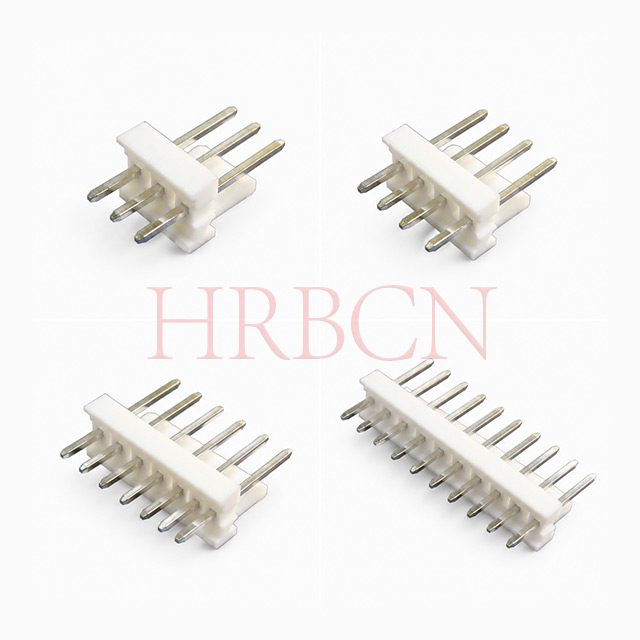

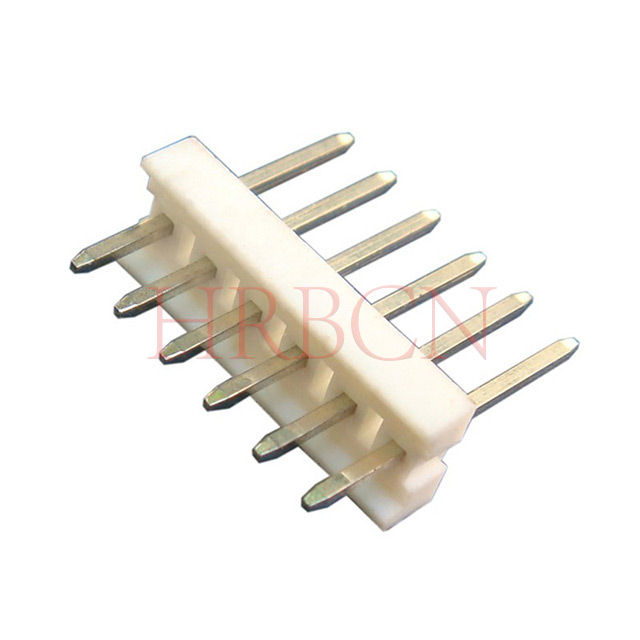

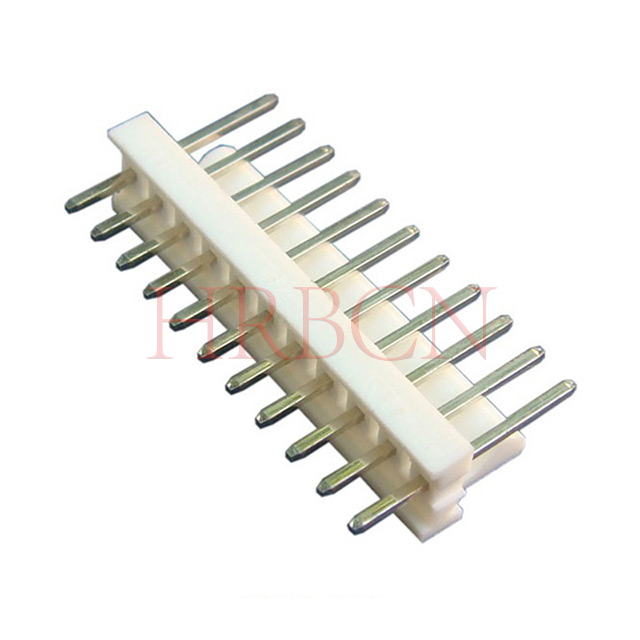

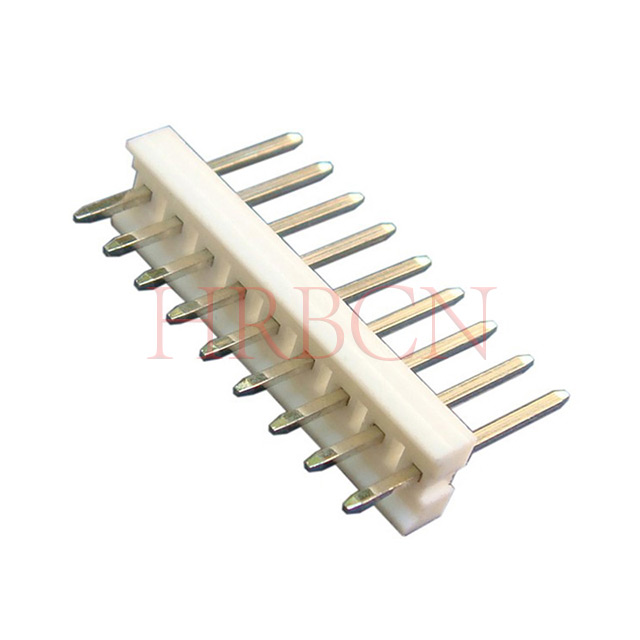

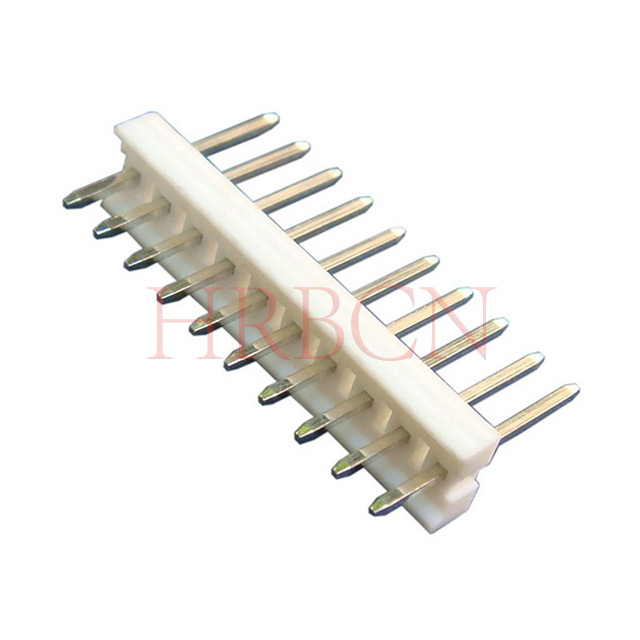

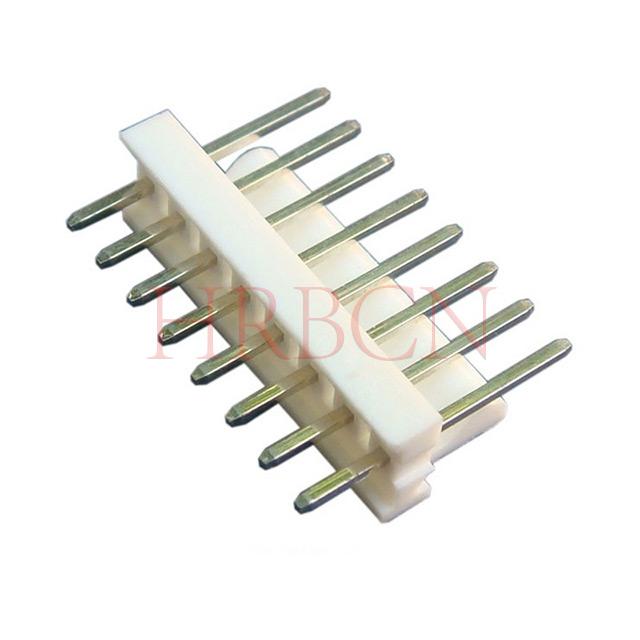

El cabezal vertical de cable a placa M2545-NK adopta un paso de línea central estándar de 2,54 mm y un diseño de una sola fila con estructura de montaje de orificio pasante. Equipado con contactos cuadrados estañados y carcasa retardante de llama, presenta una estructura polarizada y bloqueo por fricción para garantizar un acoplamiento estable. Disponible en múltiples recuentos de pines estándar, esta serie es totalmente compatible con los principales conjuntos de cables IDC y receptáculos correspondientes. Ofrece un rendimiento eléctrico y mecánico confiable, ampliamente aplicado en escenarios de señal y conexión de baja potencia para dispositivos electrónicos. Todos los productos cumplen con los estándares globales de protección ambiental.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
M2545-NK
Marca del producto:
HRB
Código De Producto:
8536909000

Conector macho de cable a placa vertical con paso de 2,54 mm (0,100'), fila única, montaje en orificio pasante

HRB P/N Definición

M2545-NK

① ②③④

①M2545: serie HRB

②En blanco: vertical

③N: Número de pines: 2-16

④K: Cubierto

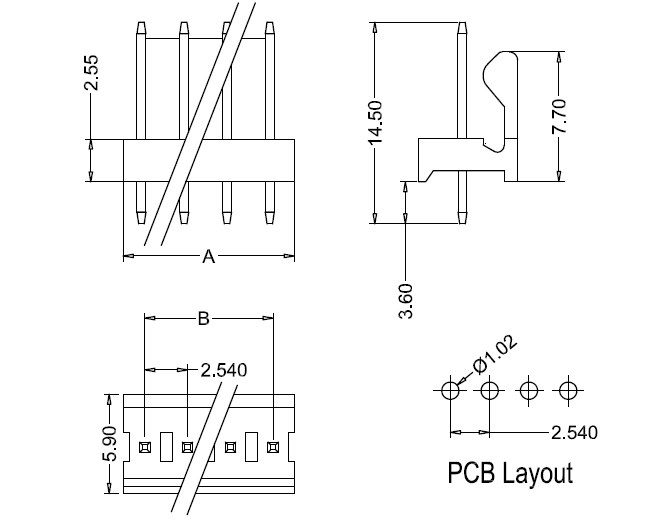

Dimensión M2545-NK

N.º de pieza HRB		Dimensions		Número de pieza		Dimensions
TIPO UL94V-0	Circuitos	Oscuro: A	Oscuro: B	TIPO UL94V-0	Circuitos	Oscuro: A	Oscuro: B
M2545-2-K	2	5.08	2.54	M2545-10-K	10	25.40	22.86
M2545-3-K	3	7.62	5.08	M2545-11-K	11	27.94	25.40
M2545-4-K	4	10.16	7.62	M2545-12-K	12	30.48	27.94
M2545-5-K	5	12.70	10.16	M2545-13-K	13	33.02	30.48
M2545-6-K	6	15.24	12.70	M2545-14-K	14	35.56	33.02
M2545-7-K	7	17.78	15.24	M2545-15-K	15	38.10	35.56
M2545-8-K	8	20.32	17.78	M2545-16-K	16	40.645	38.10
M2545-9-K	9	22.86	20.32

Especificaciones clave

Propiedades mecánicas y físicas

Paso: línea central de 2,54 mm / 0,100'
Configuración: fila única, orientación recta vertical de 180°
Estilo de montaje: soldadura DIP de orificio pasante
Posiciones disponibles: de 2 a 16 pines, se aceptan números de pines personalizados
Material de la carcasa: poliéster retardante de llama UL94 V-0
Material de contacto: Latón con estañado puro
Temperatura de funcionamiento: -40°C a +130°C

Clasificaciones eléctricas

Corriente nominal: 4A (máx. por contacto)
Tensión nominal: 250 V CA
Resistencia de contacto: 3 mΩ máx.
Resistencia de aislamiento: 5000 MΩ mín.
Tensión de resistencia: 2200 V/CA (1 minuto)

Rendimiento de soldadura

Temperatura de soldadura recomendada: 245°C ±0,5°C
Duración de soldadura: 4±0,5 segundos
Capacidad de carga estructural entre la carcasa y el pasador: ≥ 2,0 kg

Diagrama de acoplamiento

Acoplamiento con IDC de extremo cerrado de 90°

Acoplamiento con alimentación de 180° a través de IDC

Montaje en PCB de acoplamiento de conector de 2,54 mm
