Preguntas frecuentes
Preguntas técnicas frecuentes

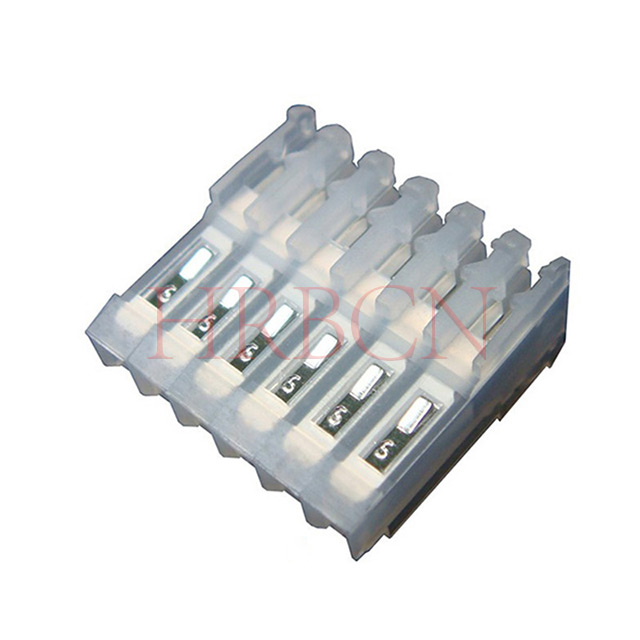

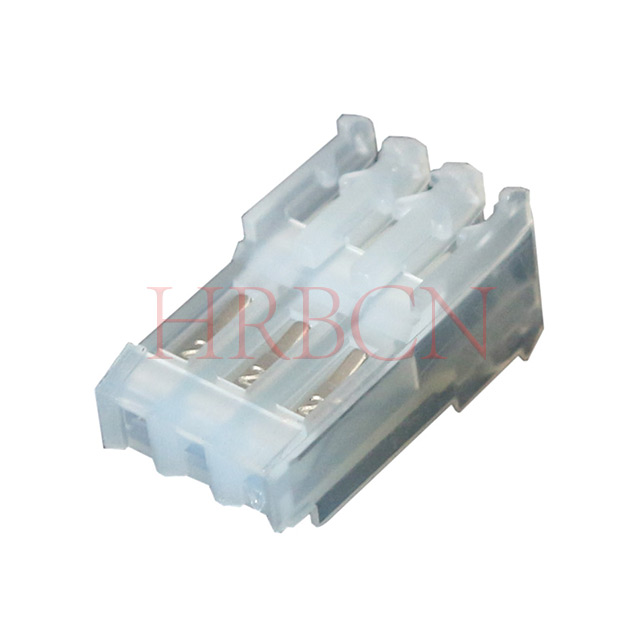

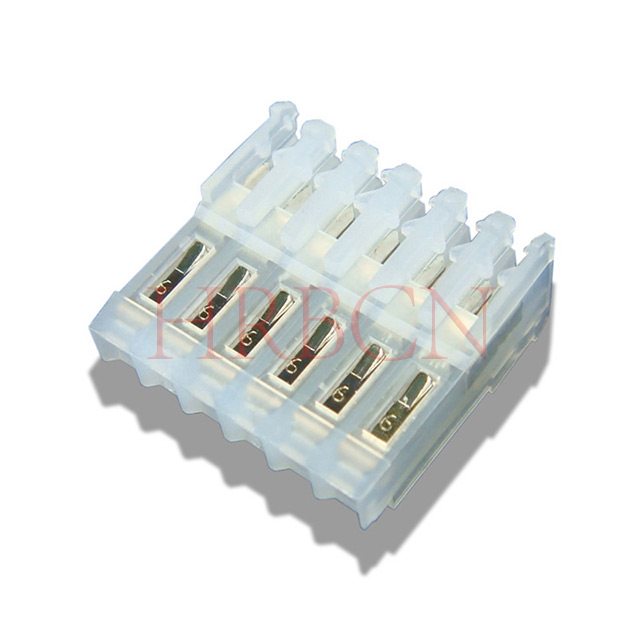

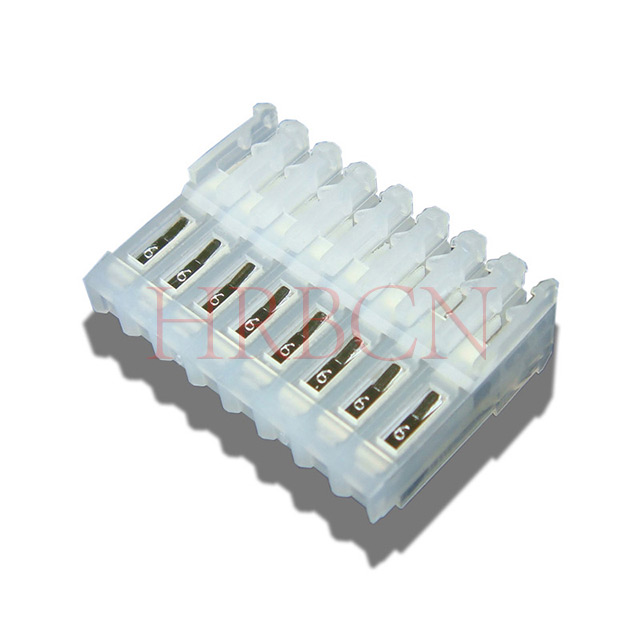

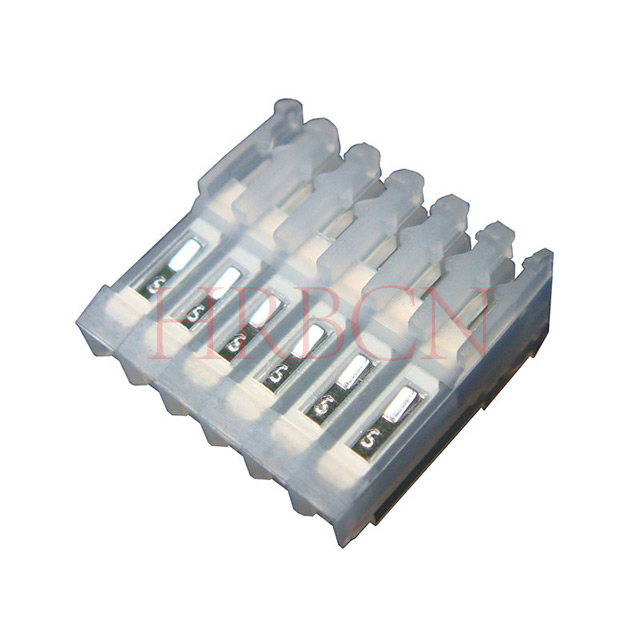

P1: ¿Qué calibre de cable se adapta a la alimentación M2051-N a través de IDC?
R: Diseñado para conductores individuales discretos AWG22~26, paso estándar de 2,54 mm.
P2: ¿Cuáles son las diferencias en la aplicación: con y sin pestañas polarizadoras??
Las respuestas están a continuación:
①Con pestañas polarizadoras
Cuenta con pestañas de polarización integradas que garantizan una orientación de acoplamiento correcta.
Previene la inserción incorrecta y reduce el riesgo de errores de cableado o conexión.
Recomendado para aplicaciones donde es fundamental un montaje confiable y sin errores.
Disponible con pestañas de polarización integradas para evitar un acoplamiento incorrecto y garantizar la orientación adecuada del conector durante el montaje.
②Sin pestañas polarizadoras
Diseño de conector estándar sin características de polarización.
Ofrece una mayor flexibilidad de acoplamiento pero requiere una alineación adecuada durante la instalación.
Adecuado para aplicaciones donde la orientación del conector está claramente identificada y el riesgo de mal acoplamiento es bajo.
También están disponibles versiones no polarizadas para aplicaciones donde no se requiere codificación.
Nota: El rendimiento de engarzado eléctrico y IDC es idéntico para ambas versiones.
P3: ¿Puede este IDC acoplarse directamente con el encabezado de PCB?R: Solo conexión de PCB indirecta, emparéjela con un cabezal de PCB de ángulo recto M2545 vertical y M2545R para ensamblaje de cable a placa.
P4: ¿Hay disponible una funda protectora a juego?R: Compatible con la cubierta de la serie M2053 para proteger las clavijas del polvo, la humedad y la suciedad.
P5: ¿Material y grado de inflamabilidad de la carcasa del aislador?R: nailon retardante de llama UL94V-2; Contactos de aleación de cobre estañado, compatibles con RoHS.
P6: ¿Puede realizar un cableado en cadena tipo margarita con alimentación a través de la mitad del cable?R: Sí, la estructura de paso permite un cableado continuo en línea sin cortar el arnés terminado.
P7: ¿Cuáles son las ventajas de un conector pasante IDC de 180°?
R: Los beneficios clave incluyen:
Admite cableado en cadena, lo que permite instalar varios conectores en un solo conjunto de cables.
Reduce los costos de cableado y ensamblaje al minimizar la cantidad de mazos de cables separados necesarios.
Ideal para arquitecturas de bus y sistemas de E/S distribuidas.
Simplifica el mantenimiento en campo, ya que los dispositivos individuales a menudo se pueden desconectar sin reemplazar todo el conjunto de cables.
Aplicaciones típicas: módulos de E/S industriales, sistemas de visualización LED, redes de control y conjuntos de placas múltiples.
P8: ¿Qué tipo de conector debo elegir, IDC de extremo cerrado o IDC pasante?
R: La selección depende de los requisitos de su aplicación:
| Aplicación | Conector recomendado |
|---|
| Conexiones punto a punto | Extremo cerrado IDC de 90° |
| Diseños con limitaciones de espacio | Extremo cerrado IDC de 90° |
| Ambientes de alta vibración | Extremo cerrado IDC de 90° |
| Cableado en cadena | Pasamuros IDC de 180° |
| Sistemas multiplaca | Pasamuros IDC de 180° |
| Arquitecturas de E/S distribuidas o de bus | Pasamuros IDC de 180° |
| Conjuntos de cables económicos | Pasamuros IDC de 180° |
Preguntas frecuentes sobre pedidos

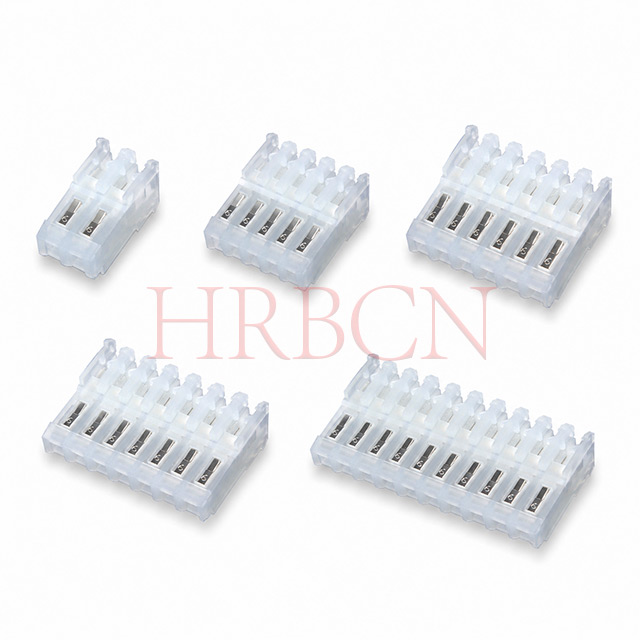

P1: ¿Número de pines disponibles para la serie M2051-N?
R: Rango estándar de 2P a 24P, posiciones de pasadores personalizadas negociables en pedidos al por mayor.
P2: ¿Cuál es su MOQ para artículos en stock habituales?R: MOQ pequeño para especificaciones en stock; El color/especificaciones personalizados necesitan una cantidad mínima de pedido más alta.
P3: ¿Plazo de entrega para muestras y producción en masa?R: Las muestras se envían en un plazo de 1 a 3 días hábiles; pedidos al por mayor alrededor de 7 a 15 días hábiles según la cantidad.
P4: ¿Podemos personalizar el color de la carcasa o el revestimiento de contacto?R: Carcasa personalizada en negro/otro color, contactos chapados en oro disponibles para pedidos de gran volumen.
P5: ¿Hay muestras gratuitas disponibles para pruebas del cliente?R: Se ofrecen muestras gratuitas en pequeñas cantidades, el comprador cubre el transporte de mensajería internacional.
