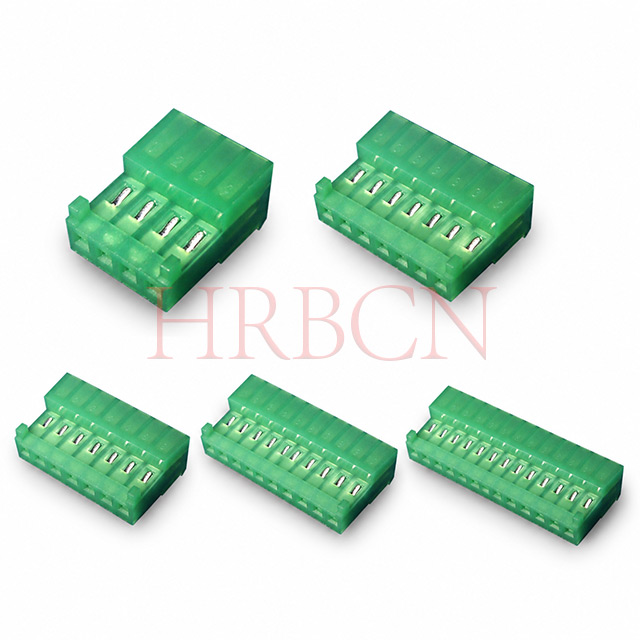

Conector IDC de paso 2,54, extremo cerrado de 90 grados con pestañas polarizadoras

El HRB M2050-NCR(90°) es un Conector IDC de extremo cerrado con paso de 2,54 mm Diseñado para conexiones cable a cable utilizando tecnología de desplazamiento de aislamiento (IDT). Es adecuado para cables discretos con tamaños de alambre AWG22 a AWG26, presentando un vivienda cerrada para ensamblaje de extremos de cables y orientación en ángulo recto para enrutamiento que ahorra espacio. Los contactos son de latón con baño de estaño u oro; el aislante es UL94V‑2 retardante de llama y compatible con RoHS. Ideal para aplicaciones industriales, de electrodomésticos y de electrónica de consumo.

  • Totalmente compatible con RoHS y REACH
  • Certificado UL y cUL
  • Carcasa retardante de llama UL 94V-2
Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

  • M2050-NCR(90°)

  • HRB

  • 8536909000

IDC de extremo cerrado con paso de 2,54 y pestañas polarizadoras

Definición de P/N de HRB

M2050-NCR(90°)

    ①      ② ③④   ⑤

①M2050: serie HRB

②N: Número de pines: 2-24

③C: Color de la carcasa, consulte la explicación del cuadro a continuación

④R: Con pestañas polarizadoras

⑤90°: extremo cerrado

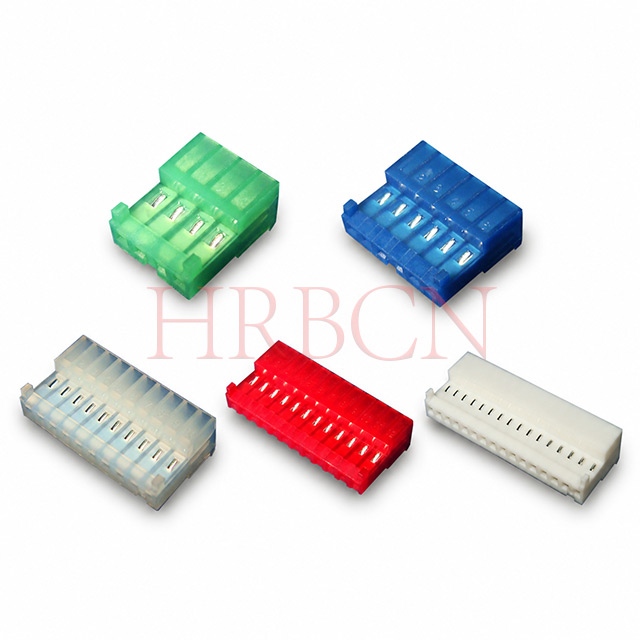

C Color de la carcasa Tamaño del cable

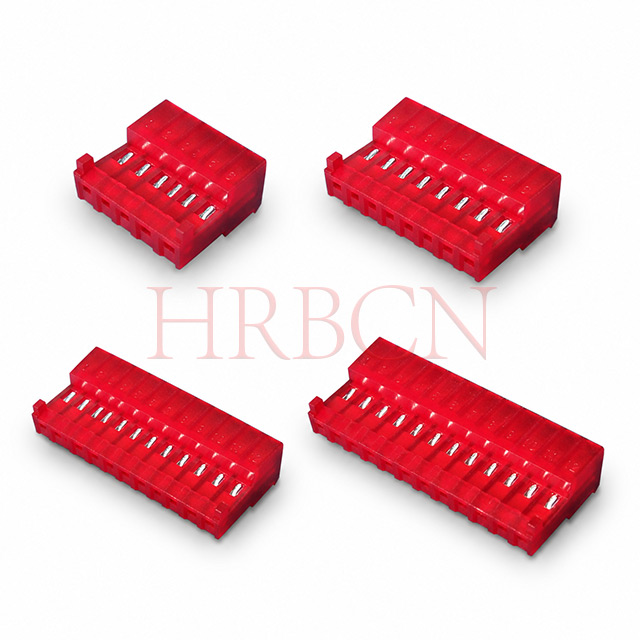

R Red AWG22

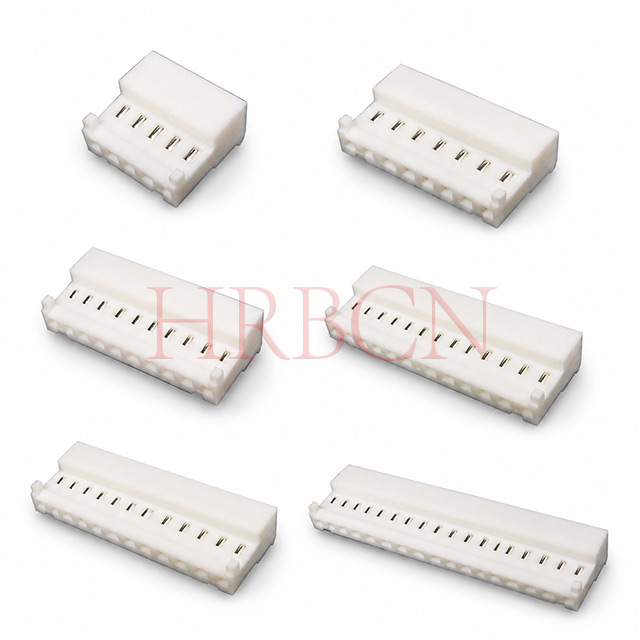

W Blanco AWG24

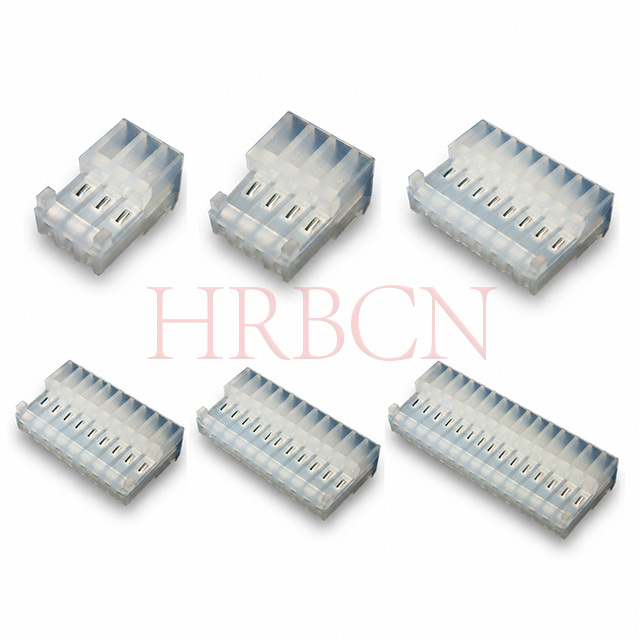

N Natural AWG24
B Negro AWG24

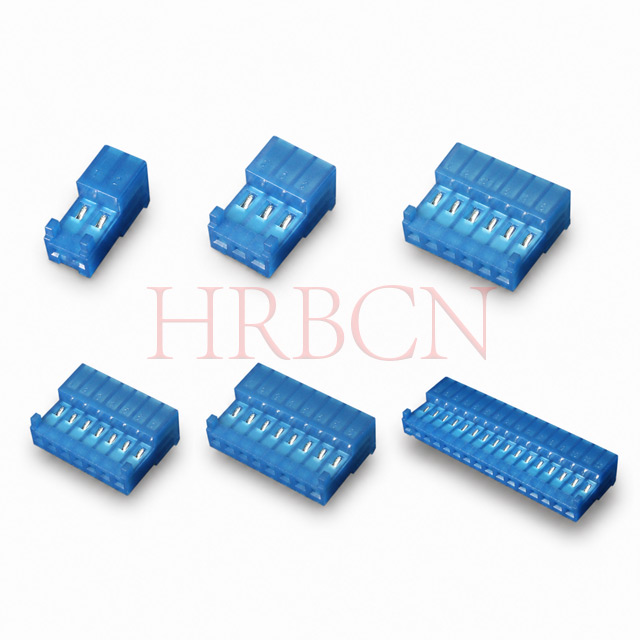

b azul AWG26
G Verde AWG26


Dimensiones del M2050-NCR(90°)

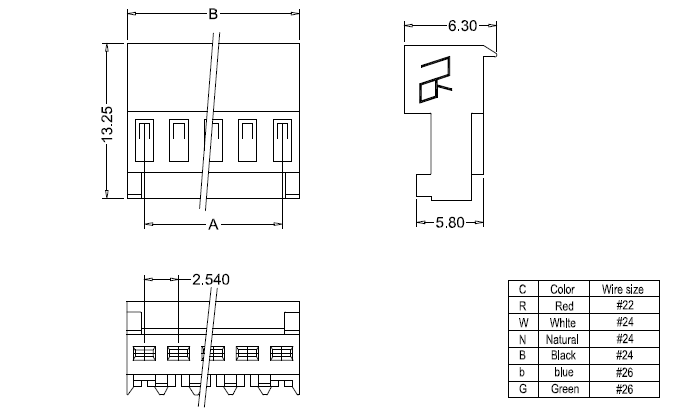

Dimensiones del IDC M2050-NCR(90°)

Número de pieza
Dimensions Número de pieza
Dimensions
UL94V-2 Circuitos Oscuro: A Oscuro: B UL94V-2 Circuitos Oscuro: A Oscuro: B
M2050-2-CR(90°) 2 2.54 5.08 M2050-10-CR(90°) 10 22.86 25.40
M2050-3-CR(90°) 3 5.08 7.62 M2050-11-CR(90°) 11 25.40 27.94
M2050-4-CR(90°) 4 7.62 10.16 M2050-12-CR(90°) 12 27.94 30.48
M2050-5-CR(90°) 5 10.16 12.70 M2050-13-CR(90°) 13 30.48 33.02
M2050-6-CR(90°) 6 12.70 15.24 M2050-14-CR(90°) 14 33.02 35.56
M2050-7-CR(90°) 7 15.24 17.78 M2050-15-CR(90°) 15 35.56 38.10
M2050-8-C-R90°) 8 17.78 20.32 M2050-16-CR(90°) 16 38.10 40.64
M2050-9-CR(90°) 9 20.32 22.86 M2050-17-CR(90°) 17 40.64 43.18


Características clave


  • Las pestañas polarizadoras ayudan a evitar un acoplamiento incorrecto al imponer una orientación específica del conector.

  • La terminación IDC permite un montaje rápido y sin soldaduras.

  • La alineación positiva mejora la confiabilidad de la conexión.

  • Reduce el riesgo de que no coincidan durante la instalación.

  • Compatible con sistemas de conectores IDC estándar 2,54.

  • La carcasa robusta proporciona una retención segura del cable.

  • Carcasa retardante de llama UL94V-2, compatible con RoHS

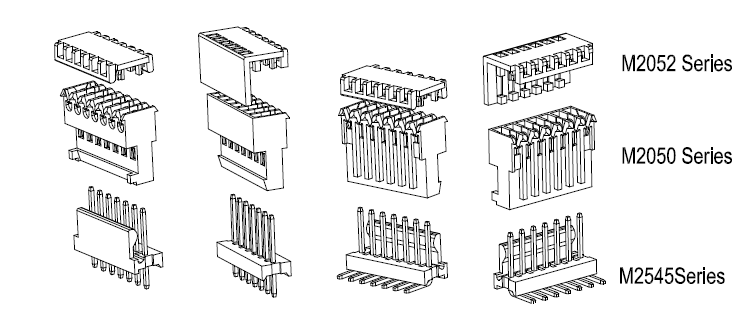

Diagrama de acoplamiento

  • Diseñado para combinarse con cubiertas de carcasa de la serie M2052R , evitando eficazmente que el polvo, la humedad y los residuos extraños dañen los terminales de contacto expuestos.

  • M2050-NC (90°) : acoplamiento de PCB indirecto; Se combina con los cabezales de PCB de las series M2545 y M2545R para lograr una interconexión confiable de cable a placa.~!phoenix_varIMG69!~

    2.54 Apareamiento IDC




Preguntas frecuentes sobre ingeniería


P1: ¿Qué tamaños de cables admiten los conectores IDC 2,54?

R: Normalmente admite 22–26 AWG, según el número de pieza específico.

P2: ¿Se requiere soldadura para la terminación?

R: No. La tecnología IDC proporciona un proceso de terminación de cables sin soldadura.

P3: ¿Cuál es la función del diseño IDC de extremo cerrado?

R: El IDC de extremo cerrado evita que los hilos de los cables se salgan, evita cortocircuitos, mejora la confiabilidad de la conexión y también brinda una mejor protección contra el polvo y el contacto accidental.

P4: ¿Cuáles son las implicaciones de diseño de usar un extremo cerrado IDC de 2,54 con pestañas polarizadoras?
R:  El uso de IDC de extremo cerrado de 2,54 mm con pestañas polarizadoras conlleva las siguientes implicaciones de diseño:

①Las pestañas polarizadoras evitan el acoplamiento incorrecto y la inserción inversa, evitando conexiones inversas y fallas eléctricas.

②El IDC de extremo cerrado mejora la retención de cables, detiene la extrusión de hilos y los cortocircuitos, mejorando la seguridad y confiabilidad de la conexión.

③La estructura combinada aumenta la complejidad del molde y los requisitos de tolerancia dimensional para carcasas y terminales.

④Restringe la orientación del ensamblaje, por lo que el diseño y la secuencia del ensamblaje deben considerarse plenamente en el diseño del producto.

P5: ¿Se requieren herramientas especiales para el montaje?

R: Se recomiendan herramientas manuales o herramientas de terminación de banco para una inserción consistente de los cables.

P6: ¿En qué aplicaciones se utilizan habitualmente estos conectores?

R: Controles industriales, electrodomésticos, instrumentación y sistemas electrónicos de bajo voltaje.



Preguntas frecuentes sobre adquisiciones


P1: ¿Cuáles son los principales beneficios de los conectores IDC en comparación con las soluciones de engarce?
R: Montaje más rápido, menos componentes y costos de mano de obra reducidos.

P2: ¿Están disponibles las versiones polarizadas y de extremo cerrado en varios circuitos?

R: Sí. Hay varias posiciones y configuraciones disponibles para cumplir con diferentes requisitos de diseño.

P3: ¿Pueden estos conectores ayudar a reducir el tiempo de montaje?

R: Sí. La terminación IDC permite una terminación masiva rápida sin pelar cables.

P4: ¿Las versiones polarizadas son intercambiables con conectores IDC estándar de 2,54?

R: Están diseñados para ser compatibles con el sistema IDC 2.54 y al mismo tiempo agregar protección de acoplamiento.

P5: ¿Qué factores se deben considerar al seleccionar un conector?

R: Número de circuitos, calibre de cables, requisitos de polarización y entorno de aplicación.

P6: ¿Son estos conectores adecuados para una producción de gran volumen?

R: Sí. Su sencillo proceso de terminación respalda la fabricación eficiente a gran escala.



Clasificación actual
3A CA CC
Clasificación de voltaje
250 V CA CC
Temperatura de funcionamiento
-25 ºC a +85 ºC
Resistencia de contacto
10 mΩ máx.
Resistencia de aislamiento
5000 MΩ mín.
Tensión soportada
750 VCA/minuto
Material
Carcasa: nailon UL94V-2
Terminal: Latón
Acabado de terminales
estañado
Chapado en oro
Orientación
90°
Tamaño del cable
AWG22
AWG24
AWG26

Aplicaciones comunes

1. Cableado punto a punto en electrónica

  • Cableado interno de placas de circuitos en equipos industriales o de consumo.

  • Ejemplo: conectar un tablero de control a sensores o interruptores.

2. Control y automatización industrial

  • PLC (controladores lógicos programables) y módulos de E/S.

  • La pestaña polarizadora asegura una correcta orientación en paneles de alta densidad.

3. Equipos de prueba y creación de prototipos.

  • Conexiones rápidas y reversibles a PCB sin soldadura.

  • A menudo se utiliza en laboratorios donde las placas se cambian con frecuencia.

4. Cableado interno de computadora y periféricos

  • Componentes de PC heredados y sistemas integrados.

  • Cables planos cortos a cabezales en placas hijas o conectores.

5. Dispositivos de punto de venta o quiosco

  • Conexión interna de pantallas, botones y pequeños periféricos.

  • Las pestañas polarizadoras evitan errores en el servicio de campo.

6. Pequeños electrodomésticos y electrónica

  • Dispositivos de consumo que requieren cableado interno rápido y confiable.

  • Resistente a las vibraciones gracias al diseño IDC.
