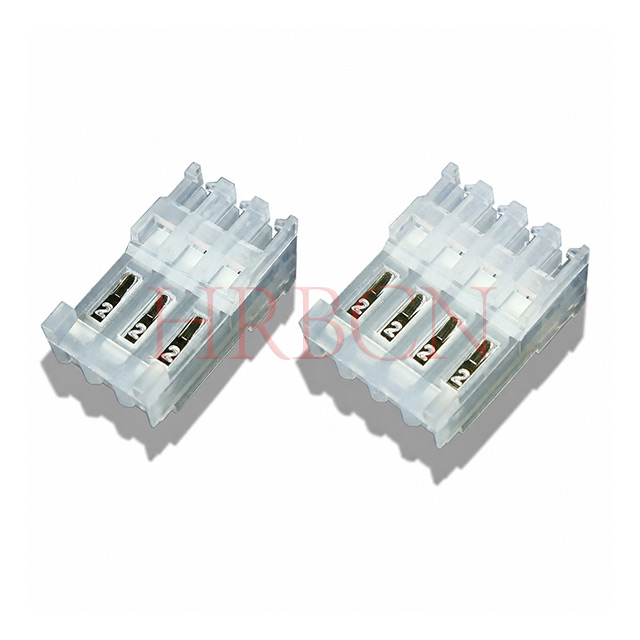

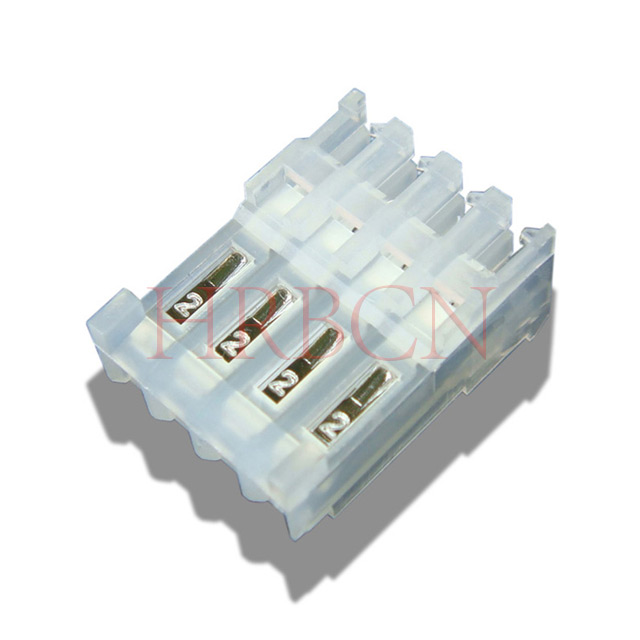

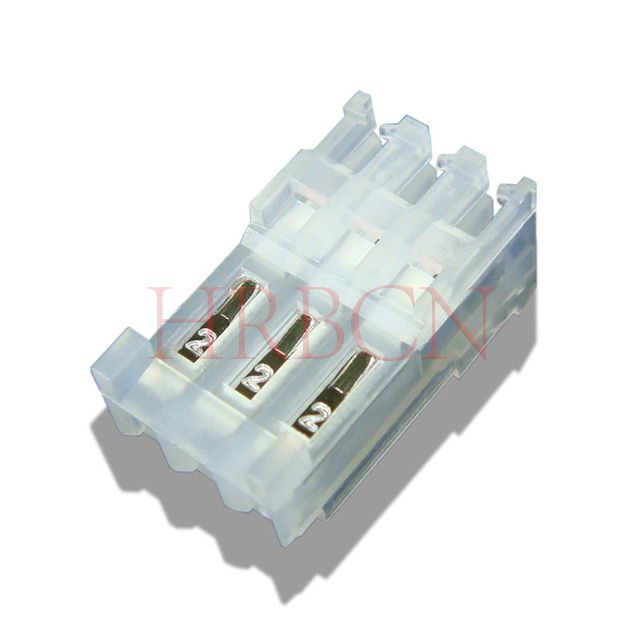

Conector IDC de extremo cerrado con pestañas polarizadoras M2051R-NR

Compartir con:

Conector IDC de extremo cerrado con pestañas polarizadoras M2051R-NR

M2051R-NR es un conector IDC de extremo cerrado con paso de 2,54 mm equipado con pestañas polarizadoras incorporadas. Diseñado para conductores individuales discretos AWG22–26, adopta una terminación de desplazamiento de aislamiento sin soldadura para un montaje manual rápido. La salida de cable de 90° optimiza el espacio interno limitado del gabinete, mientras que el diseño de polarización evita errores de conexión inversa. Se acopla perfectamente con los cabezales de PCB M2545 rectos y M2545R en ángulo recto, y admite la cubierta protectora contra el polvo M2053. La carcasa de nailon retardante de llama UL94V‑2 y los contactos de latón chapados en estaño/oro cumplen con RoHS y se utilizan ampliamente en iluminación LED, módulos de fuente de alimentación y cableado de control industrial.

Totalmente compatible con RoHS y REACH
Certificado UL y cUL
Carcasa retardante de llama UL 94V-2

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
M2051R-NR
Marca del producto:
HRB
Código De Producto:
8536909000

IDC de extremo cerrado con paso de 2,54 y pestañas polarizadoras

La serie M2051R-NR es un conector IDC de extremo cerrado de 2,54 mm estándar de la industria disponible con pestañas polarizadoras integradas, que van desde opciones de 2 a 24 pines para requisitos de cableado diversificados. A diferencia del IDC de alimentación de 180°, su carcasa trasera cerrada bloquea la extracción de cables y elimina el cableado en cadena a mitad de cable, y presenta un enrutamiento de cables vertical compacto de 90 grados para ahorrar valioso espacio en la carcasa de PCB para equipos miniaturizados.

Los terminales polares incorporados evitan un mal acoplamiento durante el ensamblaje de producción en masa para reducir la tasa de fallas del cableado; El diseño de perforación IDC no requiere pelado ni soldadura, lo que acelera enormemente la producción de arneses. Compatible con cabezal de PCB universal M2545/M2545R y tapa antipolvo M2053 para proteger los terminales contra el polvo y la humedad. Construido con nailon resistente al fuego UL94V-2 y contactos opcionales chapados en estaño/oro, el conector cumple totalmente con RoHS, ideal para cableado punto a punto, electrodomésticos de alta vibración, módulos de controlador e interconexión interna de electrónica de consumo compacta.

Definición de P/N de HRB

M2051R-NR

① ②③④

①M2051: serie HRB

②Con R: extremo cerrado 90°

③N: Número de pines: 2-24

④R: Con pestañas polarizadoras

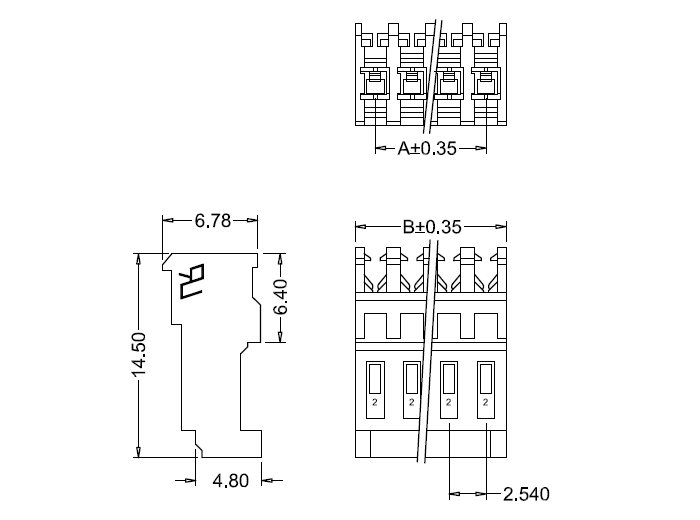

Dimensiones del M2051R-NR

Número de pieza	Circuitos	Dimensions		Número de pieza	Circuitos	Dimensions		Número de pieza	Circuitos	Dimensions
UL94V-2	Circuitos	Oscuro: A	Oscuro: B	UL94V-2	Circuitos	Oscuro: A	Oscuro: B	UL94V-2	Circuitos	Oscuro: A	Oscuro: B
M2051R-2-R	2	2.54	5.08	M2051R-10-R	10	22.86	25.40	M2051R-18-R	18	43.18	45.72
M2051R-3-R	3	5.08	7.62	M2051R-11-R	11	25.40	27.94	M2051R-19-R	19	45.72	48.26
M2051R-4-R	4	7.62	10.16	M2051R-12-R	12	27.94	30.48	M2051R-20-R	20	48.26	50.80
M2051R-5-R	5	10.16	12.70	M2051R-13-R	13	30.48	33.02	M2051R-21-R	21	50.80	53.34
M2051R-6-R	6	12.70	15.24	M2051R-14-R	14	33.02	35.56	M2051R-22-R	22	53.34	55.88
M2051R-7-R	7	15.24	17.78	M2051R-15-R	15	35.56	38.10	M2051R-23-R	23	55.88	58.42
M2051R-8-R	8	17.78	20.32	M2051R-16-R	16	38.10	40.64	M2051R-24-R	24	58.42	60.96
M2051R-9-R	9	20.32	22.86	M2051R-17-R	17	40.64	43.18

Características clave

IDC con paso estándar de 2,54 mm, se adapta a conductores discretos AWG22-26
El diseño de extremo cerrado ahorra espacio en el cableado interno para un diseño compacto
Las pestañas polarizadoras incorporadas evitan el acoplamiento incorrecto inverso
Terminación IDC sin soldadura, montaje rápido sin herramientas
Coincide con los cabezales de PCB M2545 y M2545R para conexión de cable a placa
Se adapta a la cubierta M2053 para proteger los contactos contra el polvo y la humedad.
Carcasa retardante de llama UL94V-2, compatible con RoHS

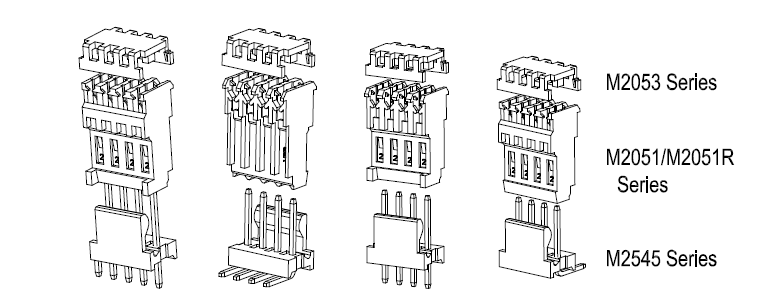

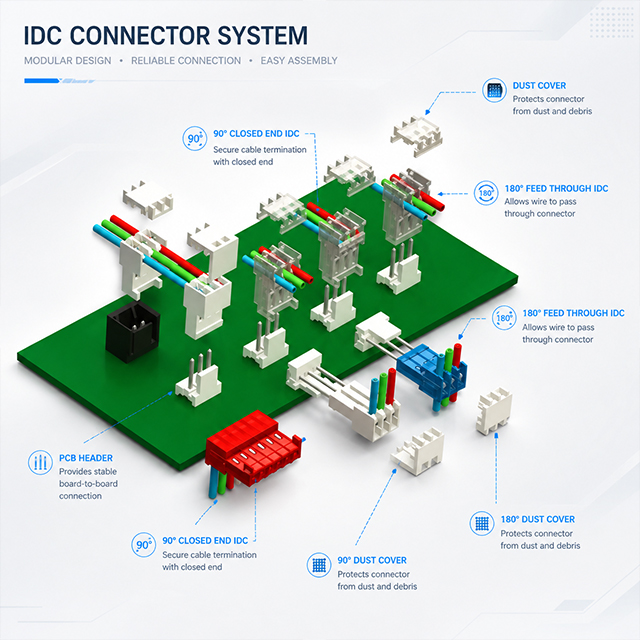

Diagrama de acoplamiento

Diseñado para combinarse con cubiertas de carcasa de la serie M2053 , evitando eficazmente que el polvo, la humedad y los residuos extraños dañen los terminales de contacto expuestos.
M2051R-NR: Acoplamiento de PCB indirecto; Se combina con los cabezales de PCB de las series M2545 y M2545R para lograr una interconexión confiable de cable a placa.

Preguntas frecuentes

Preguntas técnicas frecuentes

P1: ¿Qué calibre de cable se adapta a la alimentación M2051R-NR a través de IDC?

R: Diseñado para conductores individuales discretos AWG22~26, paso estándar de 2,54 mm.

P2: ¿Cuáles son las diferencias en la aplicación: con y sin pestañas polarizadoras??

Las respuestas están a continuación:

①Con pestañas polarizadoras

Cuenta con pestañas de polarización integradas que garantizan una orientación de acoplamiento correcta.
Previene la inserción incorrecta y reduce el riesgo de errores de cableado o conexión.
Recomendado para aplicaciones donde es fundamental un montaje confiable y sin errores.
Disponible con pestañas de polarización integradas para evitar un acoplamiento incorrecto y garantizar la orientación adecuada del conector durante el montaje.

②Sin pestañas polarizadoras

Diseño de conector estándar sin características de polarización.
Ofrece una mayor flexibilidad de acoplamiento pero requiere una alineación adecuada durante la instalación.
Adecuado para aplicaciones donde la orientación del conector está claramente identificada y el riesgo de mal acoplamiento es bajo.
También están disponibles versiones no polarizadas para aplicaciones donde no se requiere codificación.

Nota: El rendimiento de engarzado eléctrico y IDC es idéntico para ambas versiones.

P3: ¿Puede este IDC acoplarse directamente con el encabezado de PCB?

R: Solo conexión de PCB indirecta, emparéjela con un cabezal de PCB de ángulo recto M2545 vertical y M2545R para ensamblaje de cable a placa.

P4: ¿Hay disponible una funda protectora a juego?

R: Compatible con la cubierta de la serie M2053 para proteger las clavijas del polvo, la humedad y la suciedad.

P5: ¿Material y grado de inflamabilidad de la carcasa del aislador?

R: nailon retardante de llama UL94V-2; Contactos de aleación de cobre estañado, compatibles con RoHS.

P6: ¿Puede realizar un cableado en cadena tipo margarita con alimentación a través de la mitad del cable?

R: Sí, la estructura de paso permite un cableado continuo en línea sin cortar el arnés terminado.

P7: ¿Cuáles son las ventajas de un conector de extremo cerrado IDC de 90°?

R: Los beneficios clave incluyen:

Mayor confiabilidad mecánica debido a la terminación interna del cable y tensión reducida en los contactos IDC.
Enrutamiento de cables compacto, que requiere espacio de salida de cables en un solo lado.
Integridad de señal mejorada con trozos de cable mínimos y reflejos de señal reducidos.
Montaje simplificado, ya que el cable termina en un único lugar.

Aplicaciones típicas: conjuntos de cables punto a punto, sistemas de control, módulos de distribución de energía y equipos industriales.

P8: ¿Qué tipo de conector debo elegir, IDC de extremo cerrado o IDC de alimentación directa?

R: La selección depende de los requisitos de su aplicación:

Aplicación	Conector recomendado
Conexiones punto a punto	Extremo cerrado IDC de 90°
Diseños con limitaciones de espacio	Extremo cerrado IDC de 90°
Ambientes de alta vibración	Extremo cerrado IDC de 90°
Cableado en cadena	Pasante IDC de 180°
Sistemas multiplaca	Pasante IDC de 180°
Arquitecturas de E/S distribuidas o de bus	Pasante IDC de 180°
Conjuntos de cables económicos	Pasante IDC de 180°

Preguntas frecuentes sobre pedidos

P1: ¿Número de pines disponibles para la serie M2051R-NR?

R: Rango estándar de 2P a 24P, posiciones de pasadores personalizadas negociables en pedidos al por mayor.

P2: ¿Cuál es su MOQ para artículos en stock habituales?

R: MOQ pequeño para especificaciones en stock; El color/especificaciones personalizados necesitan una cantidad mínima de pedido más alta.

P3: ¿Plazo de entrega para muestras y producción en masa?

R: Las muestras se envían en un plazo de 1 a 3 días hábiles; pedidos al por mayor alrededor de 7 a 15 días hábiles según la cantidad.

P4: ¿Podemos personalizar el color de la carcasa o el revestimiento de contacto?

R: Carcasa personalizada en negro/otro color, contactos chapados en oro disponibles para pedidos de gran volumen.

P5: ¿Hay muestras gratuitas disponibles para pruebas del cliente?

R: Se ofrecen muestras gratuitas en pequeñas cantidades, el comprador cubre el transporte de mensajería internacional.
