Se ven muchos tipos de conectores en electrónica. Es importante conocer las palabras de los conectores si diseña, compra o repara dispositivos. Palabras como cable a cable, IDC, RAST y placa a placa pueden resultar confusas. Estas palabras pueden dificultar la elección de un conector. Si sabe lo que significan, podrá elegir el conector adecuado para su trabajo. HRB&HRBCN Connector ofrece ejemplos y tipos de productos de la vida real. A continuación se muestran algunos conectores comunes :
Tipo de conector | Descripción |
Conectores circulares métricos | Son resistentes al agua y resistentes. La gente los usa en las fábricas. |
Conectores circulares M12 | Estos mantienen alejados el polvo y el agua. Se utilizan en máquinas de fábrica. |
Conectores circulares M8 | Estos son difíciles. Trabajan con herramientas médicas y registradores de datos potentes. |
Conectores de conexión rápida y tipo bala | Estos se conectan rápido. Son buenos para cables de automóviles y barcos. |
Conectores eléctricos especializados | Están hechos para trabajos difíciles como aviones y sistemas telefónicos. |
Conclusiones clave
Conocer los tipos de conectores, como cable a cable e IDC, le ayudará a elegir el mejor para su proyecto. Los conectores cable a cable le permiten conectar cables fácilmente sin necesidad de una placa de circuito. Esto simplifica la reparación y el cambio de cosas. Los conectores IDC le ayudan a trabajar más rápido porque no es necesario pelar el aislamiento del cable. Esto hace que la instalación sea más rápida. Los conectores RAST le ayudan a evitar errores de cableado y facilitar el montaje. Tienen espaciado y pestillos estándar. Elegir el conector correcto mantiene sus dispositivos seguros y confiables.
Descripción general de los conectores cable a cable
¿Qué es un conector de cable a cable?
Un conector cable a cable une dos o más cables. No necesitas una placa de circuito para usarlo. La gente usa estos conectores para fijar, extender o derivar cables. El conector mantiene los cables juntos. Permite que la electricidad pase de forma segura de un cable a otro. Los conectores cable a cable vienen en muchas formas y tamaños. Todos ayudan a que los cables se conecten de forma segura.
Funciones y aplicaciones clave
Los conectores cable a cable son flexibles y fáciles de usar. La mayoría de los tipos no necesitan herramientas especiales. Puede conectar o desconectar cables rápidamente. Esto es útil para reparaciones o cambios. El material del conector afecta su funcionamiento. Aquí hay una tabla que muestra los materiales comunes y su función:
Tipo de material | Elasticidad | Conductividad (IACS) | Costo | Aplicaciones típicas |
Bronce fosforado | Excelente | Moderado (15%-20%) | Medio | Conectores de señal, conectores de cable a placa de uso general |
Latón | Pobre | Alto (28%) | Bajo | Terminales de potencia, terminales de engarce económicos |
Cobre berilio | Excelente | Moderado (20%-25%) | Alto | Conectores de alta gama, aplicaciones militares y de aviación. |
El bronce fosforado es bueno para las conexiones de señal. Cuesta menos y funciona bien.
El latón es barato y conduce bien la electricidad. No se dobla fácilmente hacia atrás, por lo que no es bueno para los cables que se conectan con frecuencia.
El cobre berilio funciona mejor para trabajos difíciles. Cuesta más.
Los conectores de cable a cable se utilizan en muchos lugares. Aquí hay una tabla que muestra dónde puede verlos:
Industria | Aplicaciones |
Automotor | Conexión de sensores, luces y unidades de control; debe soportar condiciones extremas. |
Industrial | Utilizado en maquinaria, paneles de control y sistemas de automatización; requiere robustez y confiabilidad. |
Electrónica de Consumo | Cableado interno para dispositivos como teléfonos inteligentes y portátiles; debe ser compacto y de alto rendimiento. |
Estos conectores se utilizan en automóviles para sensores y luces. En las fábricas conectan máquinas y paneles de control. En electrónica, caben dentro de dispositivos donde el espacio es pequeño y el rendimiento importa. Los conectores de cable a cable facilitan la derivación o conexión de cables.
Pros y contras
Los conectores cable a cable tienen muchos puntos positivos. Puede derivar cables o conectar cables muy separados. Puede agregar más puntos de conexión a lo largo de un cable. Esto ayuda con trabajos de cableado complicados.
Pero debes asegurar bien el conector. Si no lo hace, puede soltarse. Estos conectores no son resistentes a tirones o sacudidas. Aquí hay una tabla que compara los conectores de cable a cable con los conectores de cable a placa:
Tipo de conector | Ventajas | Desventajas |
Cable a cable | Admite ramificaciones de larga distancia y múltiples puntos | Requiere seguridad adicional; posicionamiento débil y fuerza |
Cable a placa | Compacto y altamente integrado | Menos flexible; debe coincidir con las posiciones del tablero |
Consejo: siempre verifique su cable y dónde lo usa antes de elegir un conector. El conector correcto mantiene su sistema seguro.
Elija un conector de cable a cable cuando necesite unir cables directamente. Es bueno para lugares donde necesitas cambiar o mover cables fácilmente. Estos conectores se ven en automóviles, máquinas y aparatos electrónicos domésticos. Si elige el conector correcto, su sistema de cable funcionará bien y durará más.
Conectores y tecnología IDC
¿Qué es un conector IDC?
Cuando trabaja con conectores, es posible que escuche un contacto de desplazamiento del aislamiento . Un conector IDC le permite unir cables sin quitar el aislamiento. El conector tiene cuchillas afiladas que atraviesan la cubierta del cable. Esto crea una conexión directa que bloquea el aire y el agua. La unión es fuerte y evita la entrada de humedad. Los conectores IDC le ayudan a terminar los trabajos más rápido y a cometer menos errores.
Cómo funcionan los conectores IDC
Para utilizar un conector IDC, coloque el cable en la ranura. Las cuchillas empujan hacia abajo y cortan el aislamiento. Esto crea una conexión soldada en frío. No es necesario pelar el cable ni utilizar soldadura. El proceso es rápido y sencillo. Puede conectar muchos cables a la vez con sistemas modulares idc.
Los conectores IDC utilizan hojas afiladas para cortar el aislamiento del cable y hacer contacto.
Los conectores engarzados necesitan que peles los cables y conectes cada uno.
Los conectores de soldadura necesitan que usted derrita la soldadura, lo que lleva más tiempo.
Los conectores IDC le ayudan a trabajar más rápido y ahorrar dinero en mano de obra. Puedes conectar muchos cables en un solo paso. Soldar y engarzar llevan más tiempo y necesitan más trabajo.
Consejo: elija conectores IDC cuando desee conexiones rápidas y resistentes para muchos cables.
Características del conector IDC HRB y HRBCN
HRB&HRBCN fabrica conectores IDC con características especiales. Duran mucho tiempo y pueden soportar lugares difíciles. Los conectores funcionan para más de 100 usos . Puedes usarlos donde haya agua, polvo, calor o productos químicos. Los conectores HRB y HRBCN cuentan con numerosos certificados de seguridad y calidad. También obtienes buenos precios y facilidad para realizar pedidos.
Característica | Conector HRB y HRBCN | Otras marcas |
Proceso de dar un título | ISO 9001:2008, UL&cUL, TS16949:2009, VDE, TUV | Varía según la marca |
Durabilidad | Más de 100 ciclos de apareamiento | 30 a 50 ciclos |
Resistencia ambiental | Alta resistencia al agua, polvo, calor y productos químicos. | Varía según el material. |
Rentabilidad | Precios competitivos, buena disponibilidad. | Precios más altos para algunas marcas. |
Puede contar con los conectores HRB y HRBCN para trabajos difíciles. Funcionan bien en automóviles, fábricas y hospitales. Obtendrá buenos resultados y valor por su dinero.
Aplicaciones del conector IDC
Los conectores IDC se encuentran en muchos dispositivos y sistemas electrónicos. Caben en espacios pequeños y brindan conexiones fuertes. Los utiliza en los sistemas de información y entretenimiento del automóvil para vincular pantallas, controles y audio. Las fábricas utilizan conectores IDC para máquinas, sensores y unidades de control. Los hospitales los utilizan para conectar sensores y pantallas para la atención al paciente. Los teléfonos y tabletas utilizan conectores IDC porque son pequeños y confiables.
Dispositivo/Sistema | Aplicación de conectores IDC |
Sistema de infoentretenimiento para automóvil | Conecta la unidad de control a la pantalla para imágenes y tacto. |
| Proporciona conexiones de audio estables para un buen sonido. |
| Vincula módulos de control para un uso fluido. |
Equipos industriales | Se utiliza en máquinas para conectar sensores, motores y controles. |
| Construidos para durar en lugares difíciles, por lo que funcionan bien. |
Monitoreo de pacientes hospitalarios | Conecta sensores para comprobar la salud del paciente. |
| Garantiza que las pantallas y los dispositivos permanezcan conectados. |
| Activa alarmas si la condición de un paciente cambia. |
Electrónica de Consumo | El tamaño pequeño cabe en teléfonos y tabletas. |
| Hace conexiones fuertes para piezas pequeñas. |
Ve conectores IDC en muchas aplicaciones rast. Se utilizan en sistemas modulares idc para conexiones de cables rápidas y sencillas. Los conectores IDC le ayudan a realizar conexiones fuertes y duraderas en automóviles, fábricas, hospitales y productos electrónicos. Obtendrá un buen rendimiento y una larga vida útil.
Sistema de conector RAST explicado
¿Qué es un conector RAST?

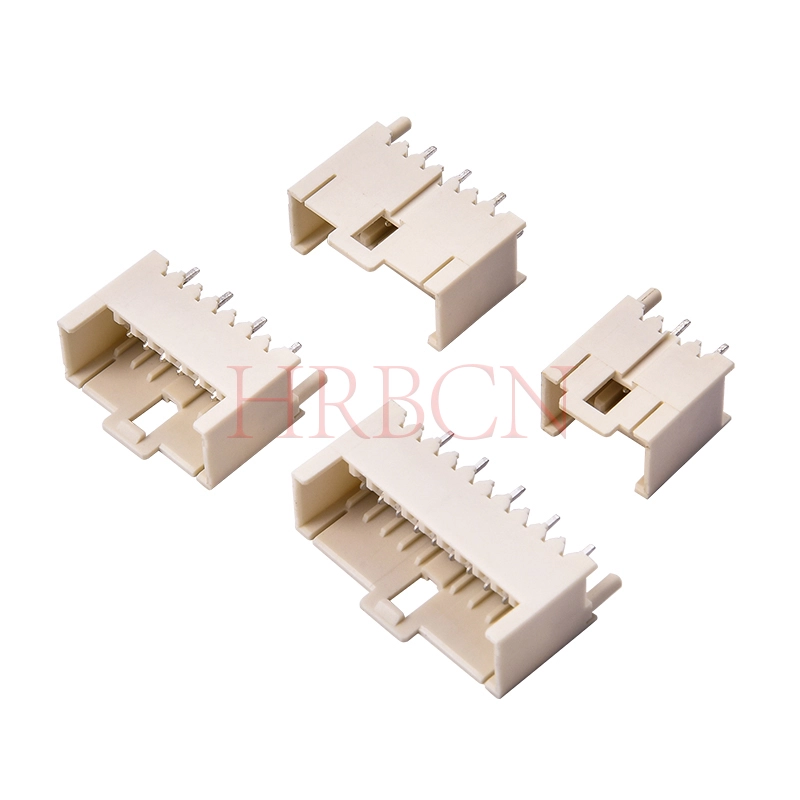

Es posible que veas la palabra rast cuando trabajes con cables. RAST significa 'Tecnología de enchufe de conexión a red'. En alemán significa tecnología de enchufe de conexión a red. El sistema de conector rast utiliza espacios establecidos entre contactos. Los tipos más comunes son rast 2.5 y rast 5. Estos números muestran cuántos milímetros hay entre cada contacto. Se utilizan conectores rast para realizar mazos de cables de forma rápida y sin errores. El sistema de conector rast te ayuda a no equivocarte durante el montaje. Lo hace mediante el uso de codificación y polarización.
Es importante conocer la diferencia entre rast, conectores rast y el sistema conector rast . Rast es la regla para el espaciado. Los conectores Rast son las piezas reales que utiliza. El sistema de conectores rast incluye los conectores, el espaciado y cómo se ensamblan. El conector HRB&HRBCN tiene muchos conectores rast 2.5 y rast 5 para diferentes trabajos.
Características del sistema de conector RAST
El sistema de conector rast te ofrece muchas cosas buenas. Puedes utilizar menos piezas diferentes en tus arneses. Puede cambiar la clave y la polarización para adaptarla a sus necesidades. Esto le ayuda a mantener menos inventario y evita cometer errores. El sistema de cierre hace que los conectores permanezcan mejor en su lugar. También ahorra dinero en trabajo porque los conectores rast funcionan con máquinas.
Característica | Descripción |
Variedad de componentes | Reduce la variedad de componentes en los conjuntos de arneses. |
Personalización | Permite la personalización de funciones de codificación y polarización. |
Errores de conexión | Reduce los errores de conexión mediante polarización. |
Retención | Incluye un sistema de cierre para mejorar la retención y confiabilidad del conector. |
Costos laborales | Reduce los costos de mano de obra , adecuado para equipos automatizados. |
Los conectores rast 5 se encuentran en muchos lugares porque cumplen estrictas normas de seguridad y calidad. Estas reglas incluyen VDE, UL 1977, IEC 61984 e ISO 9001:2015 . Los conectores Rast de HRB&HRBCN Connector también cumplen con las normas de marcado CE y RoHS.
Aplicaciones de los conectores RAST
Usas conectores rast en muchas cosas. Los electrodomésticos como congeladores, microondas y lavadoras utilizan conectores rast 5 y rast 2,5 para un cableado rápido y seguro. Los automóviles utilizan el sistema de conector rast para relés, sensores e interruptores. Las fábricas utilizan conectores rast para conectar PCB con controles e interruptores de motores.
Los conectores Rast se utilizaron por primera vez en electrodomésticos para evitar errores de cableado. Ahora se ven conectores rast 5 y rast 2.5 en automóviles, fábricas y sistemas de calefacción. El sistema de conector rast le brinda conexiones seguras, fuertes y buenas que cumplen con todas las reglas que necesita.
Conectores placa a placa
Tipos de conectores placa a placa
Se utilizan conectores placa a placa para unir dos placas de circuito impreso. Estos conectores ayudan a fabricar dispositivos pequeños y potentes. Hay muchos tipos. Cada tipo tiene su propia forma y función. La siguiente tabla muestra los principales tipos que puede ver:
Tipo | Descripción de la estructura | Descripción de la funcionalidad |
Entresuelo | Apila dos tablas paralelas con diferentes alturas. | Permite ampliar módulos y aprovechar bien el espacio. Admite transferencia rápida de datos. |
Microminiatura | Muy pequeño con pasos finos y alturas de apilamiento bajas. | Cabe en pequeños dispositivos electrónicos como dispositivos portátiles y teléfonos inteligentes. Proporciona conexiones confiables. |
hermafrodita | Se acopla consigo mismo en ambos tableros. | Simplifica el inventario. Proporciona una fuerte alineación y un ajuste sólido. |
Potencia y señal | Combina rutas de potencia y señal, maneja alta corriente. | Funciona para necesidades mixtas. Se adapta a muchos usos, incluidos los automotrices e industriales. |
Alta velocidad | Diseñado para velocidades de datos rápidas, hasta 56 Gbps. | Se utiliza en lugares donde se necesitan datos de alta velocidad, como AR/VR y juegos. |
Escabroso | Tiene características adicionales para condiciones difíciles. | Se mantiene confiable en entornos de impacto, vibración y hostiles, como equipos industriales y automotrices. |
Aplicaciones y beneficios
Encontrarás conectores placa a placa en muchos dispositivos nuevos. Estos conectores son importantes en la electrónica del automóvil. Los ve en unidades de control, sistemas de entretenimiento y módulos de sensores. También se encuentran en teléfonos inteligentes, dispositivos portátiles, auriculares AR/VR, computadoras portátiles y dispositivos de juego. Los wearables necesitan conectores que sean delgados y tengan pequeños espacios entre los pines. Los auriculares AR/VR utilizan estos conectores para datos rápidos en espacios reducidos. Las computadoras portátiles y las tabletas los utilizan para unir piezas.
Se obtienen muchas cosas buenas de los conectores placa a placa:
Ahorras espacio. Estos conectores le permiten apilar tableros y agregar más funciones en un área pequeña.
Obtienes una mejor calidad de señal. El diseño ayuda a detener la pérdida de energía, los ecos y las mezclas de señales.
Obtienes un fuerte apoyo. Los conectores mantienen unidas las placas, incluso en automóviles o fábricas.
Los conectores placa a placa tienen pequeños espacios entre pines, muchos contactos y alturas de apilamiento bajas. Puedes usarlos cuando no tengas mucho espacio. También pueden manejar alta potencia, necesaria en automóviles y fábricas. Puede contar con estos conectores para enviar energía y datos donde los necesite.
Consejo: elija el conector placa a placa adecuado para el proyecto de su automóvil para obtener el mejor espacio, velocidad y resistencia.
Otros conectores comunes
Conectores de cable a placa de HRB&HRBCN
A veces es necesario unir cables a una placa de circuito impreso. HRB y HRBCN Los conectores de cable a placa le brindan un vínculo fuerte y estable. Estos conectores ayudan a que los cables y las placas permanezcan conectados en muchos dispositivos. Estas son sus principales características en una tabla:
Característica | Descripción |
Rendimiento estable | Garantiza una transmisión eléctrica segura y de bajas pérdidas entre placas y módulos. |
Conexión confiable | Las estructuras de contacto de alta precisión mantienen una sólida integridad de la señal y previenen fallas. |
Experiencia establecida | Más de 16 años de experiencia en fabricación, garantizando una calidad comprobada y un suministro estable. |
Calidad y seguridad certificadas | Cumplimiento de ISO 9001, UL/cUL y otros estándares de seguridad para una alta confiabilidad. |
Entrega rápida y suministro flexible | Los productos normales se envían en un plazo de 3 a 5 días; pedidos personalizados en ~10 a 15 días para un montaje rápido. |
Puede contar con estos conectores para automóviles, fábricas y aparatos electrónicos domésticos. HRB&HRBCN realiza envíos rápidos y sigue estrictas normas de seguridad.
Conectores circulares
Los conectores circulares son fáciles de detectar porque son redondos y resistentes. Los usas cuando necesitas algo difícil. Estos conectores funcionan bien donde el polvo, el agua o las sacudidas pueden causar problemas. Los ves en muchos lugares:
Sistemas de transporte
Paneles de control industriales
Instrumentación aeroespacial
Equipo de imágenes médicas
Fabricación de automóviles
Robótica industrial
Fabricación de semiconductores
Procesamiento de alimentos y bebidas.
Puede confiar en los conectores circulares para equipos de exterior, herramientas médicas y robots de fábrica. Mantienen sus conexiones seguras y estables, incluso en lugares difíciles.
Conectores modulares
Los conectores modulares le permiten construir sistemas que pueden cambiar. Puedes agregar o quitar partes a medida que tu proyecto crezca. Estos conectores facilitan la reparación y la actualización. Un conector rectangular puede contener muchos cables. Esto ahorra espacio y significa que necesita menos conectores.
Los conectores modulares le ayudan a diseñar sistemas flexibles.
Puede arreglar o actualizar cosas rápidamente.
Los conectores rectangulares ahorran espacio y mantienen todo ordenado.
A menudo se ven conectores modulares en equipos telefónicos y de red. Le ayudan a administrar los cables y a mantener sus sistemas funcionando bien.
Elegir el conector correcto
Factores clave de selección
Cuando elige un conector para su mazo de cables , debe pensar en algunas cosas importantes. El conector correcto mantiene su arnés seguro y funcionando bien, incluso en lugares difíciles como los automóviles.
Asegúrese de que el conector sea fuerte. Su arnés podría temblar, ser tirado o doblarse. Un conector resistente no se soltará ni se romperá.
Comprobar si tiene buen sellado. Las altas clasificaciones de IP, como IP67 o IP68, mantienen alejados el agua, el polvo y los productos químicos.
El conector debe soportar temperaturas frías y calientes y golpes fuertes. Esto es muy importante para coches y arneses de fábrica.
Vea si el conector proporciona alivio de tensión. Esto evita que el cable se dañe en el punto de encuentro con el conector.
Elija un conector que funcione bien, incluso después de usarlo muchas veces.
Asegúrese siempre de que el conector se ajuste al diseño de su arnés. Si coincide con su sistema, podrá armarlo fácilmente y cometer menos errores.
Consejo: si construye muchos arneses, use conectores que se ajusten a sus herramientas y cables. Esto le ayuda a ahorrar dinero y tiempo.
Soluciones de conectores HRB y HRBCN
Puede confiar en los conectores HRB y HRBCN para sus trabajos de mazos de cables. Tienen muchos productos, como terminales de desconexión rápida totalmente cubiertos, conectores IDC y RAST. Estos funcionan en automóviles, fábricas y máquinas domésticas.
Tipo de certificación | Descripción |
Norma ISO 9001 | Estándar de gestión de calidad |
UL/cUL | Seguridad para productos eléctricos. |
TS16949 | Gestión de calidad de la industria automotriz. |
TUV/VDE | Seguridad y calidad para aplicaciones globales |
CEI 60335-1 | Seguridad y rendimiento de los electrodomésticos |
Los conectores HRB y HRBCN superan rigurosas pruebas de seguridad y calidad. Obtiene conectores que cumplen con las reglas UL, VDE y TS16949. Esto significa que su arnés funcionará bien en trabajos duros. El diseño le permite conectar cables de forma rápida, segura y sencilla. Puede elegir conectores macho o hembra que se adapten a su arnés. Estos conectores funcionan en automóviles, fábricas y máquinas domésticas. Obtendrá buenos resultados y una calidad duradera con cada arnés que construya.
Nota: HRB&HRBCN se preocupa por la calidad, el envío rápido y el suministro flexible. Puede confiar en estos conectores para mantener su arnés seguro y resistente.
Puede detectar grandes diferencias entre los conectores de cable a cable y de cable a placa. La siguiente tabla muestra cómo se utiliza cada tipo para diferentes trabajos:
Tipo de conector | Mejor uso | Clasificación de voltaje | Clasificación actual |
Cable a cable | Cableado flexible, reparaciones. | Alto | Alto |
Cable a placa | integración de PCB | Medio | Medio |
Los conectores de cable a cable son excelentes para fijar cables y manejar mucha energía. Los conectores de cable a placa son mejores para espacios pequeños y voltaje constante. Siempre verifique las clasificaciones de voltaje y corriente para mantenerse seguro. Conocer las palabras conectoras te ayuda a elegir la correcta y evitar problemas. Los conectores HRB y HRBCN hacen que sus proyectos funcionen mejor. Si necesita más ayuda, lea guías o consulte a un experto.
Preguntas frecuentes
¿Cuál es la diferencia entre conectores cable a cable y cable a placa?
Los conectores cable a cable unen dos cables. Los conectores cable a placa unen un cable a una placa de circuito impreso. Utilice conectores de cable a cable cuando necesite cableado flexible. Utilice conectores de cable a placa para conexiones estables dentro de los dispositivos.
¿Cómo ahorran tiempo de instalación los conectores IDC?
Los conectores IDC le permiten conectar cables sin quitar el aislamiento. Empujas el cable en el conector. Las cuchillas afiladas tocan el cable de inmediato. Esto comete menos errores y le ayuda a terminar más rápido.
¿Están certificados los conectores HRB y HRBCN en materia de seguridad?
Sí. Los conectores HRB y HRBCN pasan las pruebas ISO 9001, UL/cUL, TS16949, VDE y TUV. Obtiene productos seguros que siguen reglas estrictas para automóviles, fábricas y hogares.
¿Dónde se pueden utilizar conectores RAST?
Se utilizan conectores RAST en electrodomésticos, automóviles y máquinas de fábrica. Estos conectores le ayudan a construir mazos de cables rápidamente. Dejan de corregir errores y funcionan bien con las máquinas.
¿Cómo eliges el conector adecuado para tu proyecto?
Piensa en lo que tu proyecto necesita. Compruebe si el conector es fuerte, está sellado y se adapta a su sistema. Mire las clasificaciones de voltaje y corriente. HRB&HRBCN tiene muchas opciones seguras. Puedes pedir ayuda a su equipo.
