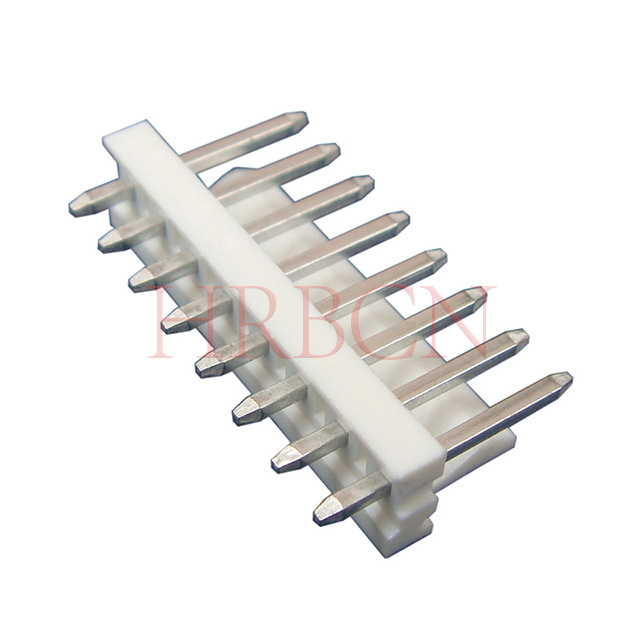

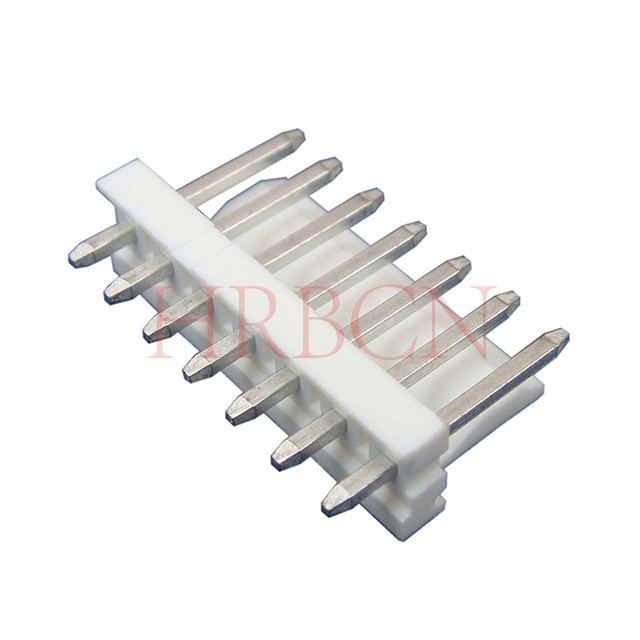

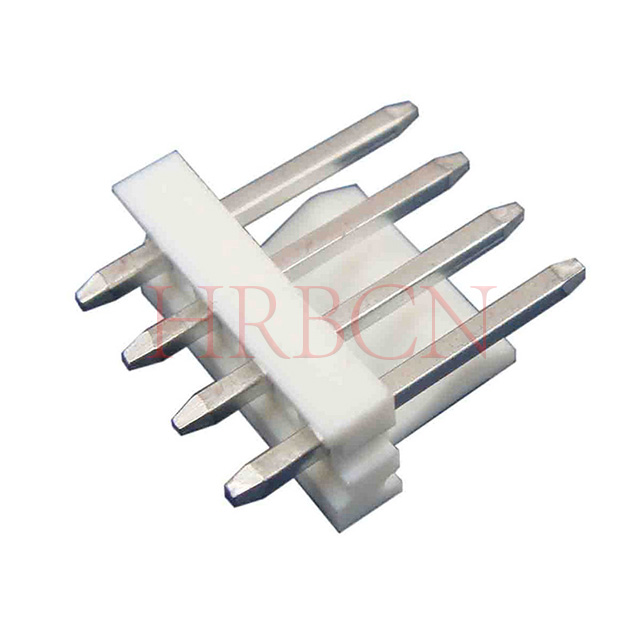

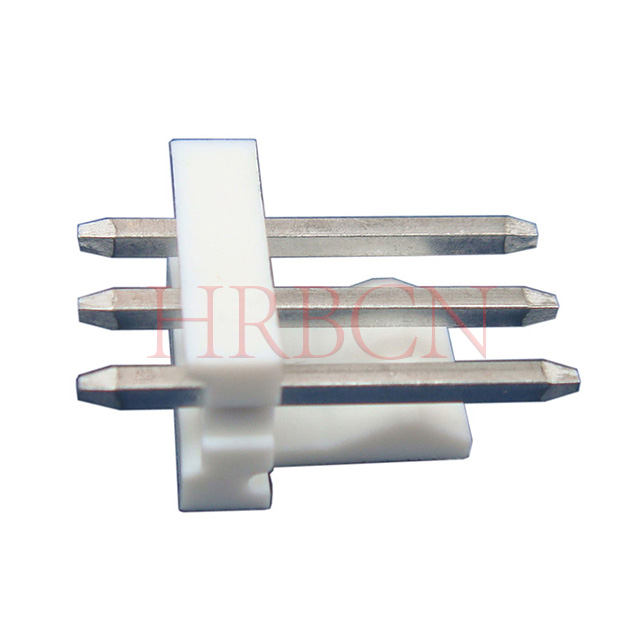

Cabecera de clavija vertical de paso HRB 3.96

Compartir con:

Cabecera de clavija vertical de paso HRB 3.96

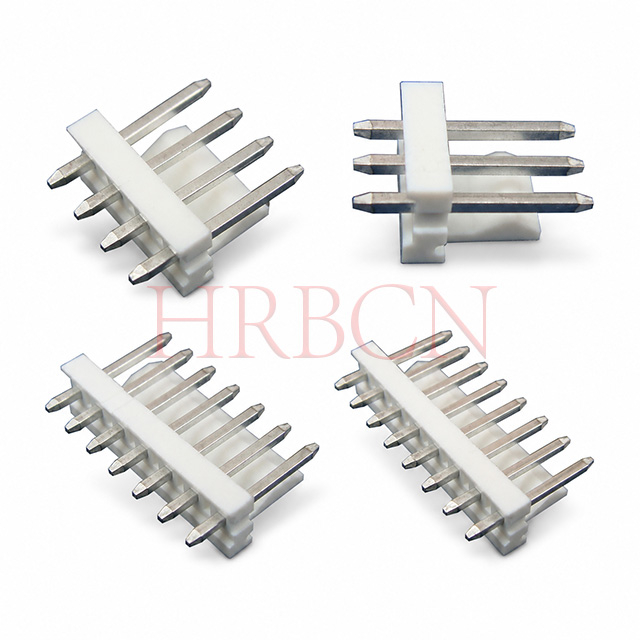

El cabezal de clavija vertical HRB con paso de 3,96 mm (serie M3965) es un conector de cable a placa de orificio pasante de una sola fila. Disponible en 2-20 pines, se acopla con conectores IDC de 3,96 mm. Construido con una carcasa retardante de llama UL94 V-0 y contactos de latón estañado, ofrece un rendimiento eléctrico estable (7 A, 600 V) y una amplia resistencia a la temperatura (-40 °C ~ +120 °C). Se encuentran disponibles artículos estándar en stock, especificaciones personalizadas y muestras gratuitas.

Totalmente compatible con RoHS y REACH
Certificado UL y cUL
Carcasa retardante de llama UL 94V-0

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
M3965-NK(S)
Marca del producto:
HRB
Código De Producto:
8536909000

Conector macho de cable a placa vertical con paso de 3,96 mm (0,156'), fila única, montaje en orificio pasante

HRB P/N Definición

M3965-NK(S)

① ②③④

①M3965: serie HRB

②Sin R (en blanco): vertical

③N: Número de pines: 2-20

④K(S): Cubierto

Dimensiones del M3695-NK(S)

Número de pieza		Dimensions		Número de pieza		Dimensions		Número de pieza		Dimensions
UL94V-0	Circuitos	Oscuro: A	Oscuro: B	UL94V-0	Circuitos	Oscuro: A	Oscuro: B	UL94V-0	Circuitos	Oscuro: A	Oscuro: B
M3965-2-K(S)	2	7.92	3.96	M3965-9-K(S)	9	35.64	31.68	M3965-16-K(S)	16	63.36	59.40
M3965-3-K(S)	3	11.88	7.92	M3965-10-K(S)	10	39.60	35.64	M3965-17-K(S)	17	67.32	63.36
M3965-4-K(S)	4	15.84	11.88	M3965-11-K(S)	11	43.56	39.60	M3965-18-K(S)	18	71.28	67.32
M3965-5-K(S)	5	19.80	15.84	M3965-12-K(S)	12	47.52	43.56	M3965-19-K(S)	19	75.24	71.28
M3965-6-K(S)	6	23.76	19.80	M3965-13-K(S)	13	51.48	47.52	M3965-20-K(S)	20	79.20	75.24
M3965-7-K(S)	7	27.72	23.76	M3965-14-K(S)	14	55.44	51.48
M3965-8-K(S)	8	31.68	27.72	M3965-15-K(S)	15	59.40	55.44

Especificaciones clave

Propiedades mecánicas y físicas

Paso: línea central de 3,96 mm / 0,156'
Configuración: fila única, orientación recta vertical de 180°
Estilo de montaje: soldadura DIP de orificio pasante
Posiciones disponibles: de 2 a 20 pines, se aceptan recuentos de pines personalizados
Material de la carcasa: poliéster retardante de llama UL94 V-0
Material de contacto: Latón con estañado
Temperatura de funcionamiento: -40°C a +120°C

Clasificaciones eléctricas

Corriente nominal: 7A (máx. por contacto)
Tensión nominal: 600 V CA
Resistencia de contacto: 3 mΩ máx.
Resistencia de aislamiento: 5000 MΩ mín.
Tensión de resistencia: 2200 V/CA (1 minuto)

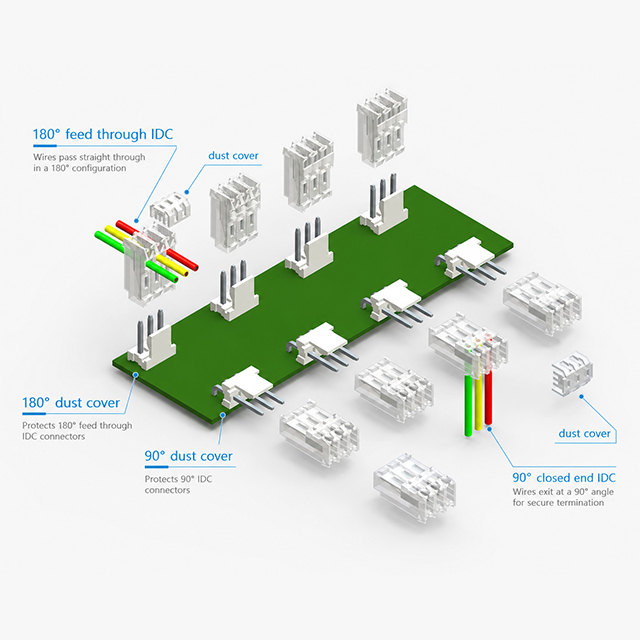

Diagrama de acoplamiento

Acoplamiento con IDC de extremo cerrado de 90°

Acoplamiento con alimentación de 180° a través de IDC

3,96 mm-IDC-AMP

3,96 mm-IDC-ITW

Preguntas frecuentes (FAQ)

Preguntas técnicas frecuentes

P: ¿Qué conectores de acoplamiento funcionan con este cabezal vertical?

R: Combina con conectores IDC estándar con paso de 3,96 mm, incluidos conjuntos de cables IDC de extremo cerrado de 90° y de paso de 180° para un acoplamiento universal de cable a placa.

P: ¿Puedo personalizar el número de pines o especificaciones especiales?

R: Las opciones estándar varían desde 2 pines hasta 20 pines. Longitud de pasador personalizada, revestimiento especial y posiciones no estándar están disponibles a pedido.

P: ¿Qué método de soldadura es adecuado para este cabezal?

R: Admite soldadura por ola y soldadura manual. Siga los parámetros estándar de temperatura de soldadura sin plomo para un efecto de soldadura estable.

P: ¿Cuál es el paso y el tipo de montaje de este conector?

R: Adopta un paso estándar de 3,96 mm (0,156'), un diseño vertical de una sola fila de 180° y montaje DIP con orificio pasante para instalación de PCB.

Preguntas frecuentes sobre adquisiciones

P: ¿Tiene en existencia este conector vertical de cable a placa?

R: La mayoría de los tamaños de pasadores habituales están en stock. Para pedidos grandes o especificaciones personalizadas especiales, confirme el tiempo de entrega con nuestro equipo de ventas con anticipación.

P: ¿Cuál es el MOQ para esta serie?

R: Admitimos cantidades mínimas de pedido bajas, tanto pedidos de prueba de muestra como pedidos al por mayor al por mayor son bienvenidos.

P: ¿Puedo mezclar diferentes modelos de pines en un solo pedido?

R: Sí, se acepta el envío mixto de diferentes configuraciones de pines para satisfacer las necesidades de adquisición de su proyecto.

P: ¿Cuál es el plazo de producción para pedidos al por mayor?

R: Los productos en stock se pueden enviar en un plazo de 3 a 5 días hábiles. Los pedidos agotados y personalizados tardan entre 4 y 6 semanas, según la cantidad.

P: ¿Pueden proporcionar documentos de exportación e informes de prueba?

R: Podemos proporcionar factura comercial, lista de empaque, certificado de origen, certificado RoHS e informes de pruebas de rendimiento mecánico.

P: ¿Puedo obtener muestras gratuitas para realizar pruebas?

R: Se proporcionan muestras de evaluación gratuitas, los clientes solo deben hacerse cargo del costo del flete del servicio de mensajería. Las muestras se pueden organizar en un plazo de 1 a 3 días hábiles.
