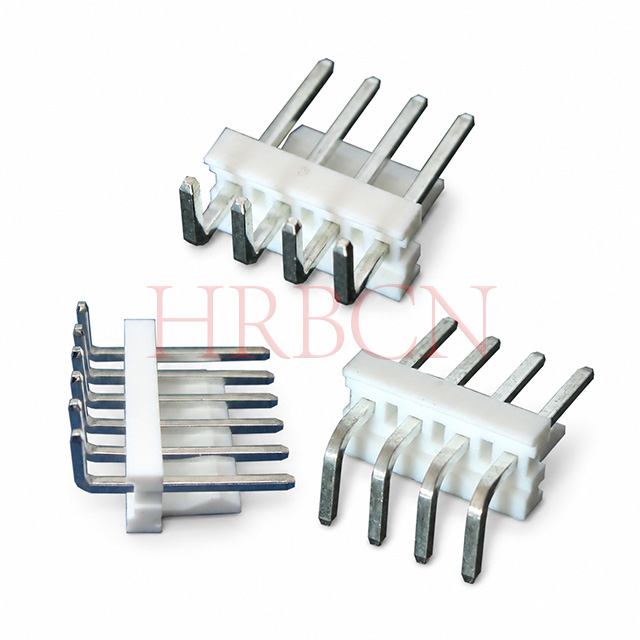

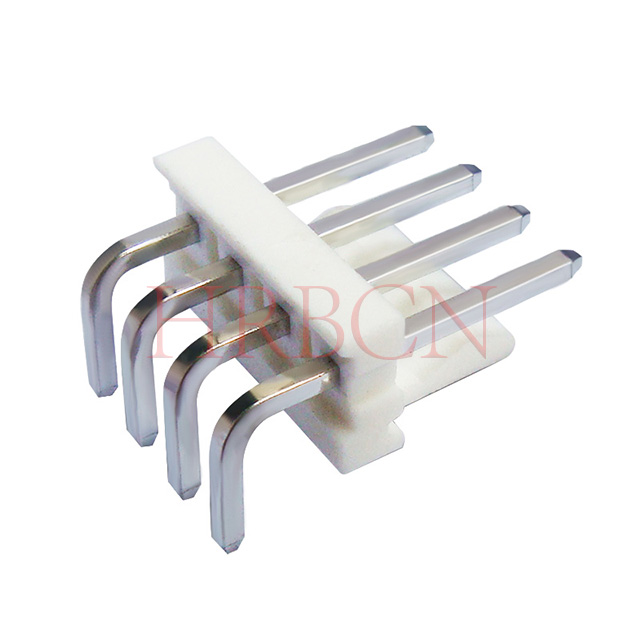

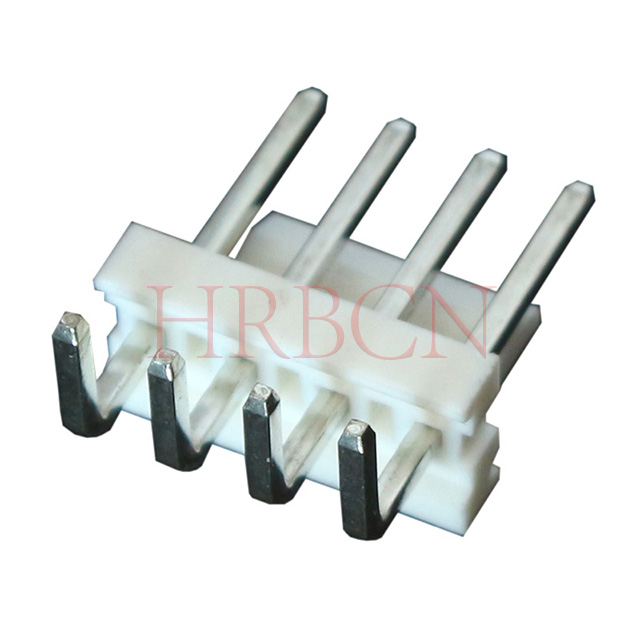

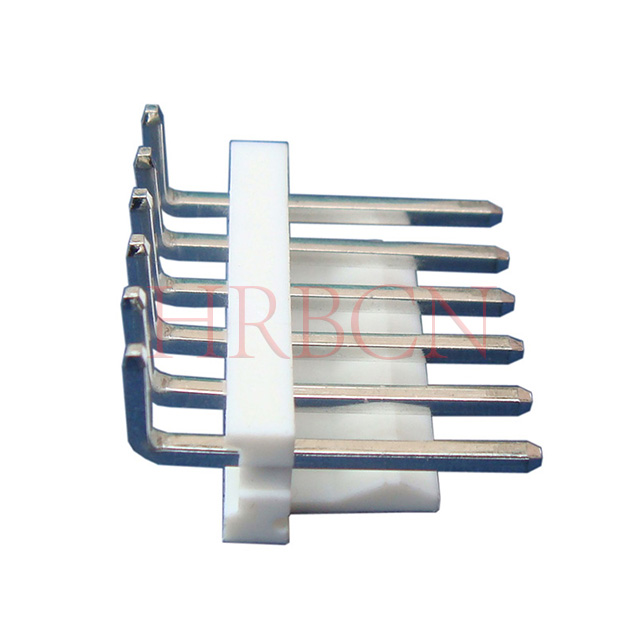

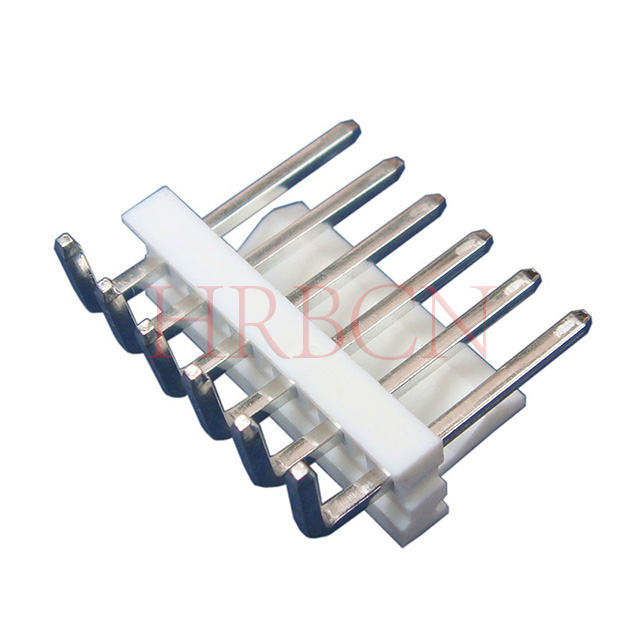

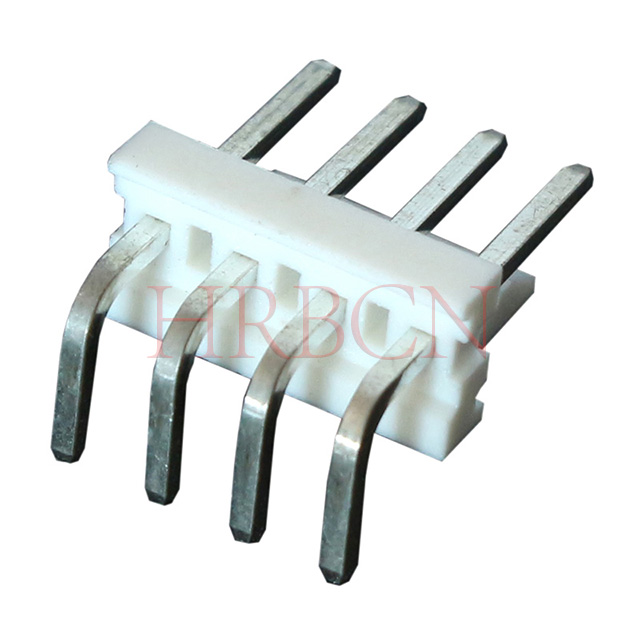

Cabezal en ángulo recto con paso de 3,96 mm HRB M3965R-NK

Compartir con:

Cabezal en ángulo recto con paso de 3,96 mm HRB M3965R-NK

HRB M3965R‑N‑K es un Cabezal de pasador en ángulo recto de una hilera con paso de 3,96 mm Diseñado para conexiones de cable a placa. Con montaje con orificio pasante y postes con curvatura trasera, garantiza un ensamblaje de PCB estable y un enrutamiento que ahorra espacio. La carcasa está hecha de poliéster con clasificación UL94 V‑0, mientras que las clavijas son de latón con estaño para una baja resistencia al contacto. Clasificado en 7A CA/CC, 600 V, con un rango de temperatura de funcionamiento de −40°C a +120°C, este cabezal ofrece excelente rendimiento eléctrico y durabilidad. Disponible en Configuraciones de 2 a 20 pines, cuenta con aprobación cUL, cumple con RoHS y se usa ampliamente en control industrial, fuentes de alimentación y electrónica de consumo.

Totalmente compatible con RoHS y REACH
Certificado UL y cUL
Carcasa retardante de llama UL 94V-0

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
M3965R-NK(S)
Marca del producto:
HRB
Código De Producto:
8536909000

Conector macho de cable a placa en ángulo recto con paso de 3,96 mm (0,156'), fila única, montaje en orificio pasante

HRB P/N Definición

M3965R-NK(S)

① ②③ ④

①M3965: serie HRB

②R: ángulo recto

③N: Número de pines: 2-20

④K(S): Cubierto

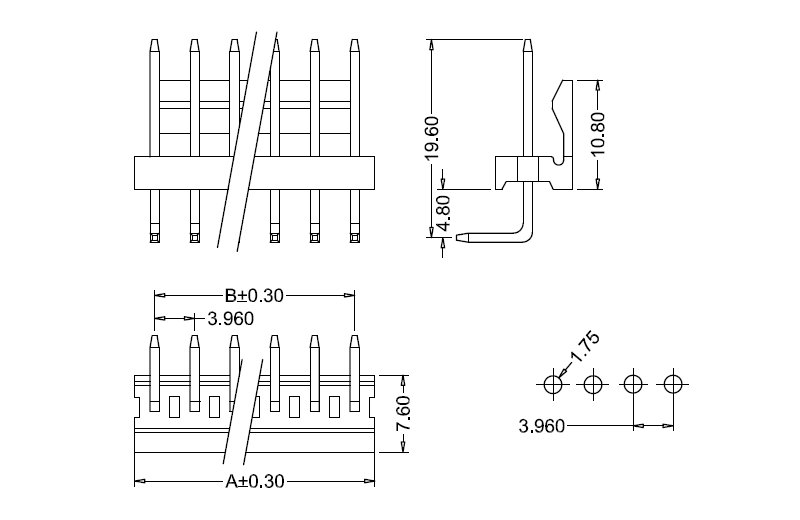

M3965R-NK(S) Dimensión

Número de pieza		Dimensions		Número de pieza		Dimensions		Número de pieza		Dimensions
UL94V-0	Circuitos	Oscuro: A	Oscuro: B	UL94V-0	Circuitos	Oscuro: A	Oscuro: B	UL94V-0	Circuitos	Oscuro: A	Oscuro: B
M3965R-2-K(S)	2	7.92	3.96	M3965R-9-K(S)	9	35.64	31.68	M3965R-16-K(S)	16	63.36	59.40
M3965R-3-K(S)	3	11.88	7.92	M3965R-10-K(S)	10	39.60	35.64	M3965R-17-K(S)	17	67.32	63.36
M3965R-4-K(S)	4	15.84	11.88	M3965R-11-K(S)	11	43.56	39.60	M3965R-18-K(S)	18	71.28	67.32
M3965R-5-K(S)	5	19.80	15.84	M3965R-12-K(S)	12	47.52	43.56	M3965R-19-K(S)	19	75.24	71.28
M3965R-6-K(S)	6	23.76	19.80	M3965R-13-K(S)	13	51.48	47.52	M3965R-20-K(S)	20	79.20	75.24
M3965R-7-K(S)	7	27.72	23.76	M3965R-14-K(S)	14	55.44	51.48
M3965R-8-K(S)	8	31.68	27.72	M3965R-15-K(S)	15	59.40	55.44

Especificaciones clave

Propiedades mecánicas y físicas

Paso: línea central de 3,96 mm / 0,156'
Configuración: fila única, orientación de 90° en ángulo recto
Estilo de montaje: soldadura DIP de orificio pasante
Posiciones disponibles: de 2 a 20 pines, se aceptan recuentos de pines personalizados
Material de la carcasa: poliéster retardante de llama UL94 V-0
Material de contacto: Latón con estañado
Temperatura de funcionamiento: -40°C a +120°C

Clasificaciones eléctricas

Corriente nominal: 7A (máx. por contacto)
Tensión nominal: 600 V CA
Resistencia de contacto: 3 mΩ máx.
Resistencia de aislamiento: 5000 MΩ mín.
Tensión de resistencia: 2200 V/CA (1 minuto)

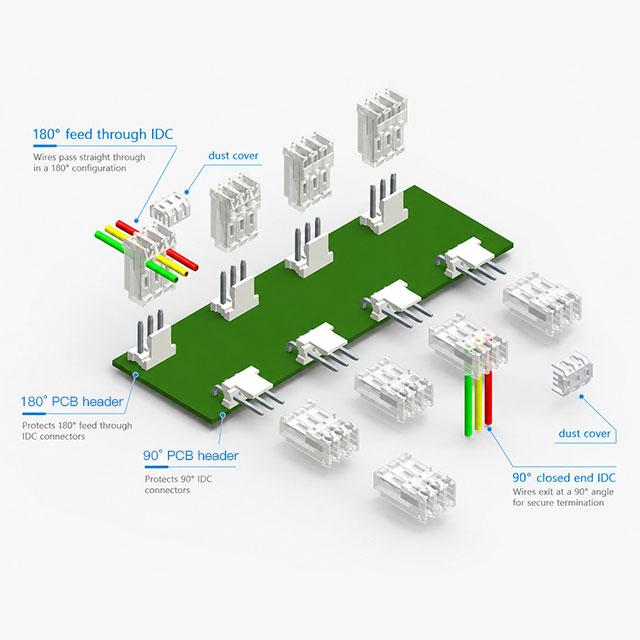

Diagrama de acoplamiento

Acoplamiento con IDC de extremo cerrado de 90°

Acoplamiento con alimentación de 180° a través de IDC

3,96 mm-IDC-AMP

3,96 mm-IDC-ITW

Preguntas frecuentes (FAQ)

Preguntas técnicas frecuentes

P: ¿Qué conectores de acoplamiento funcionan con este conector derecho?

R: Combina con conectores IDC estándar con paso de 3,96 mm, incluidos conjuntos de cables IDC de extremo cerrado de 90° y de paso de 180° para un acoplamiento universal de cable a placa.

P: ¿Puedo personalizar el número de pines o especificaciones especiales?

R: Las opciones estándar varían desde 2 pines hasta 20 pines. Longitud de pasador personalizada, revestimiento especial y posiciones no estándar están disponibles a pedido.

P: ¿Qué método de soldadura es adecuado para este cabezal?

R: Admite soldadura por ola y soldadura manual. Siga los parámetros estándar de temperatura de soldadura sin plomo para un efecto de soldadura estable.

P: ¿Cuál es el paso y el tipo de montaje de este conector?

R: Adopta un paso estándar de 3,96 mm (0,156'), un diseño vertical de una sola fila de 180° y montaje DIP con orificio pasante para instalación de PCB.

Preguntas frecuentes sobre adquisiciones

P: ¿Tiene en existencia este conector vertical de cable a placa?

R: La mayoría de los tamaños de pasadores habituales están en stock. Para pedidos grandes o especificaciones personalizadas especiales, confirme el tiempo de entrega con nuestro equipo de ventas con anticipación.

P: ¿Cuál es el MOQ para esta serie?

R: Admitimos cantidades mínimas de pedido bajas, tanto pedidos de prueba de muestra como pedidos al por mayor al por mayor son bienvenidos.

P: ¿Puedo mezclar diferentes modelos de pines en un solo pedido?

R: Sí, se acepta el envío mixto de diferentes configuraciones de pines para satisfacer las necesidades de adquisición de su proyecto.

P: ¿Cuál es el plazo de producción para pedidos al por mayor?

R: Los productos en stock se pueden enviar en un plazo de 3 a 5 días hábiles. Los pedidos agotados y personalizados tardan entre 4 y 6 semanas, según la cantidad.

P: ¿Pueden proporcionar documentos de exportación e informes de prueba?

R: Podemos proporcionar factura comercial, lista de empaque, certificado de origen, certificado RoHS e informes de pruebas de rendimiento mecánico.

P: ¿Puedo obtener muestras gratuitas para realizar pruebas?

R: Se proporcionan muestras de evaluación gratuitas, los clientes solo deben hacerse cargo del costo del flete del servicio de mensajería. Las muestras se pueden organizar en un plazo de 1 a 3 días hábiles.
