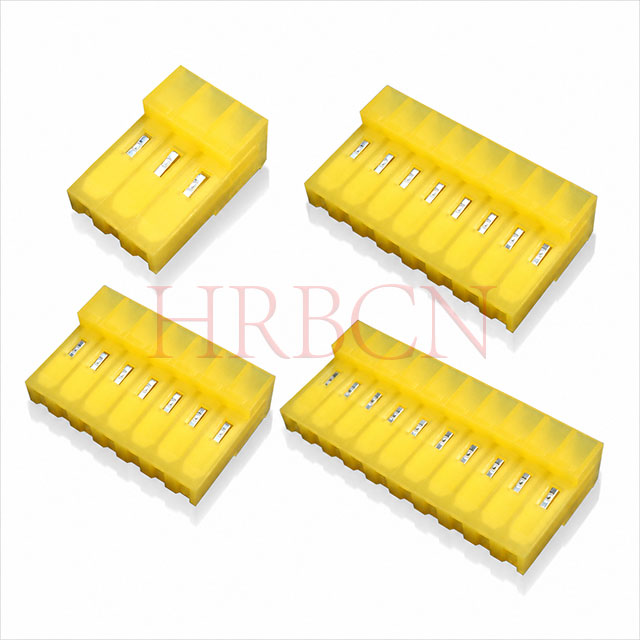

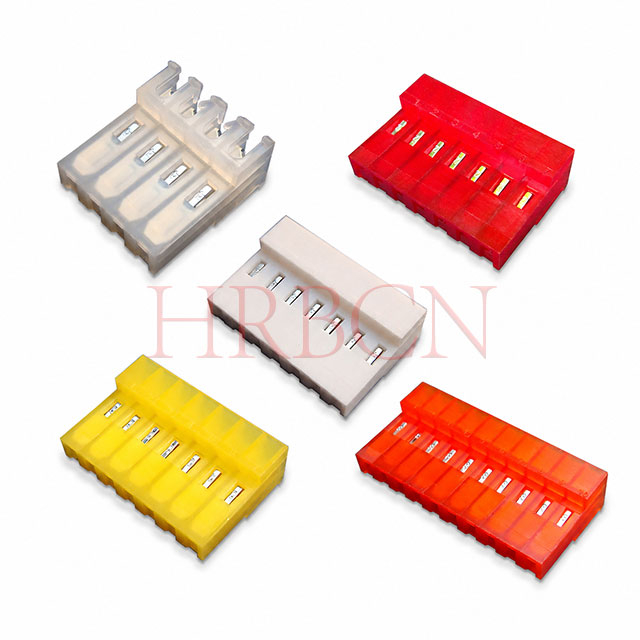

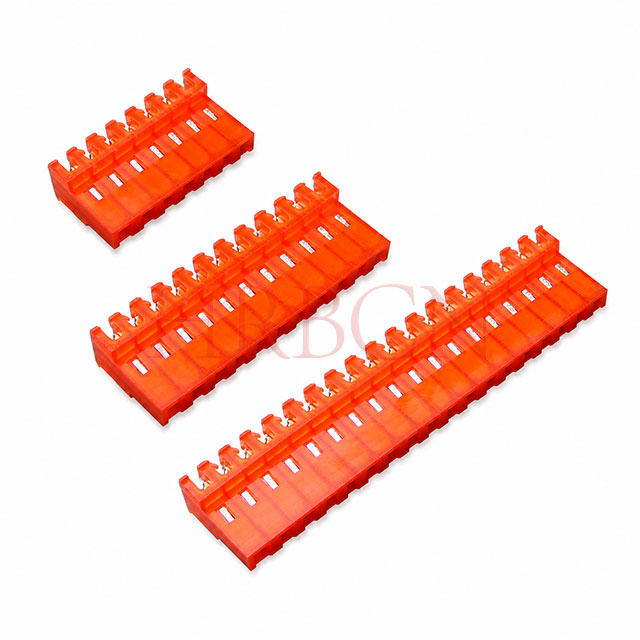

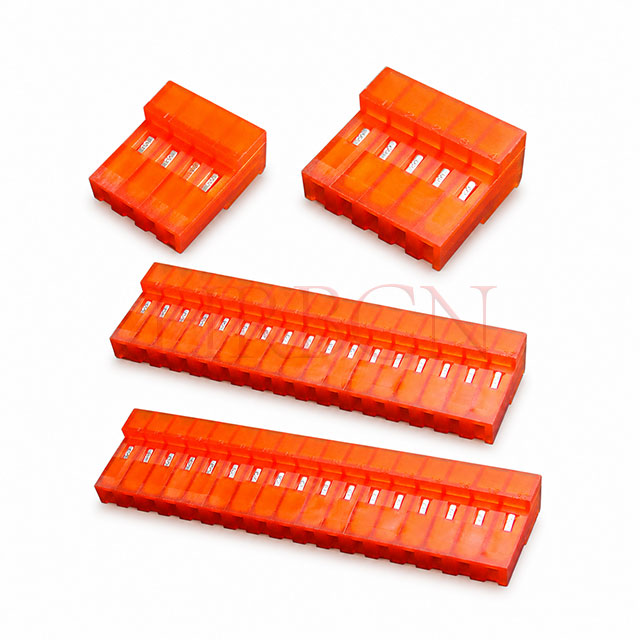

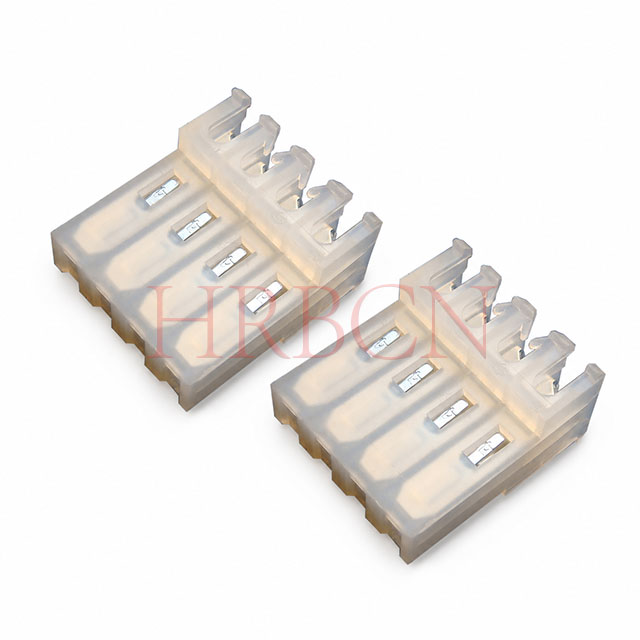

Conector IDC de paso de 3,96 mm sin rampa de bloqueo

Conector IDC de paso de 3,96 mm serie M7060 sin rampa de bloqueo, estilos de extremo cerrado de 90° y paso de 180°, 2-24 pines. Carcasa de nailon 66 UL94V-2, terminales de bronce fosforado con baño de estaño/oro. La carcasa codificada por colores coincide con los cables AWG18~AWG24. Ideal para conexiones cable a cable y cable a placa en electrodomésticos e iluminación LED.
  • Totalmente compatible con RoHS y REACH
  • Certificado UL y cUL
  • Carcasa retardante de llama UL 94V-2
Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

  • M7060-NCPR, M7060-NCP, M7060R-NCPR, M7060R-NCP

  • HRB

  • 8536909000


IDC de paso de 3,96 sin pestañas polarizadoras de rampa de bloqueo


Conector de paso de 3,96 mm para acoplamiento indirecto, tecnología de desplazamiento de aislamiento (IDT), para conductores individuales, sin rampa de bloqueo, con o sin pestañas polarizadoras.


Definición de P/N de HRB

M7060-NCPR

      ①②③④⑤⑥

①M7060: serie HRB

②Sin R (en blanco): avance 180°

③N: Número de pines: 2-24

④C: Color de la carcasa, consulte la explicación del cuadro a continuación

⑤P: Sin rampa de bloqueo

⑥R: Con pestañas polarizadoras

C Color Tamaño del cable
N Natural AWG18
O Naranja AWG18
Y Amarillo AWG20
R Red AWG22
W Blanco AWG24

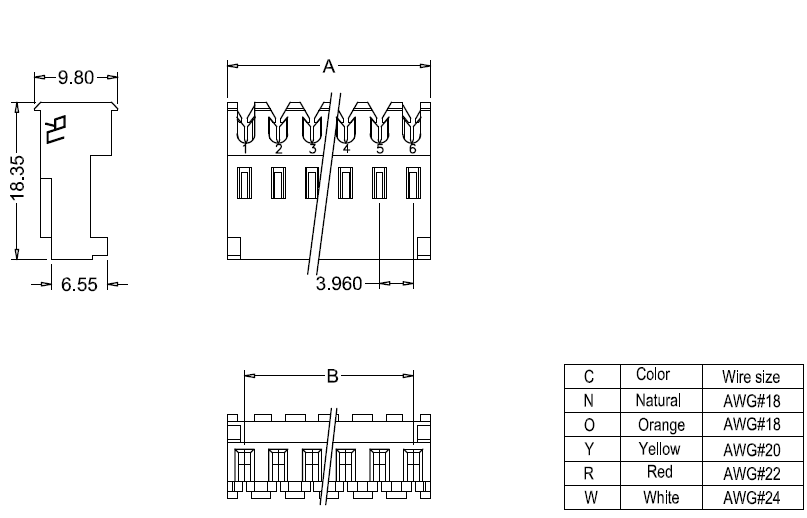

Dimensiones del M7060-NCPR

Dimensiones del IDC M7060-NCPR

Número  de pieza
Dimensions Número  de pieza
Dimensions Número  de pieza
Dimensions
UL94V-2 Circuitos Oscuro:  A Oscuro:  B UL94V-2 Circuitos Oscuro:  A Oscuro:  B UL94V-2 Circuitos Oscuro:  A Oscuro:  B
M7060-2-RCP 2 7.92 3.96 M7060-10-RCP 10 39.60 35.64 M7060-18-RCP 18 71.08 67.32
M7060-3-RCP 3 11.88 7.92 M7060-11-CP--R 11 43.41 39.60 M7060-19-RCP 19 75.04 71.28
M7060-4-RCP- 4 15.84 11.88 M7060-12-RCP 12 47.37 43.56 M7060-20-RCP 20 78.90 75.24
M7060-5-RCP 5 19.80 15.84 M7060-13-RCP 13 51.33 47.52 M7060-21-RCP 21 82.26 79.20
M7060-6-RCP 6 23.76 19.80 M7060-14-RCP 14 55.29 51.48 M7060-22-RCP 22 86.82 83.16
M7060-7-RCP 7 27.72 23.76 M7060-15-RCP 15 59.35 55.44 M7060-23-RCP 23 90.78 87.12
M7060-8-RCP 8 31.68 27.72 M7060-16-RCP 16 63.31 59.40 M7060-24-RCP 24 94.74 91.08
M7060-9-RCP 9 35.64 31.68 M7060-17-RCP 17 67.12 63.36



Definición de P/N de HRB

M7060-NCP

      ①②③④⑤⑥

①M7060: serie HRB

②Sin R (en blanco): avance 180°

③N: Número de pines: 2-24

④C: Color de la carcasa, consulte la explicación del cuadro a continuación

⑤P: Sin rampa de bloqueo

⑥Sin R (en blanco): Sin pestañas polarizadoras

C Color Tamaño del cable
N Natural AWG18
O Naranja AWG18
Y Amarillo AWG20
R Red AWG22
W Blanco AWG24

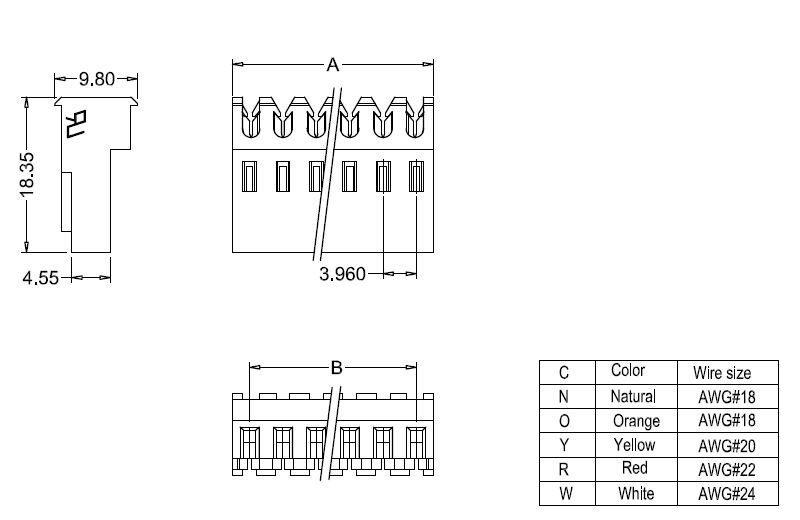

Dimensiones del M7060-NCP

Dimensiones del IDC M7060-NCP


Número  de pieza
Dimensions Número  de pieza
Dimensions Número  de pieza
Dimensions
TIPO  UL94V-2 Circuitos Oscuro:  A Oscuro:  B TIPO  UL94V-2 Circuitos Oscuro:  A Oscuro:  B TIPO  UL94V-2 Circuitos Oscuro:  A Oscuro:  B
M7060-2-CP 2 7.92 3.96 M7060-10-CP 10 39.60 35.64 M7060-18-CP 18 71.08 67.32
M7060-3-CP 3 11.88 7.92 M7060-11-CP 11 43.41 39.60 M7060-19-CP 19 75.04 71.28
M7060-4-CP 4 15.84 11.88 M7060-12-CP 12 47.37 43.56 M7060-20-CP 20 78.90 75.24
M7060-5-CP 5 19.80 15.84 M7060-13-CP 13 51.33 47.52 M7060-21-CP 21 82.26 79.20
M7060-6-CP 6 23.76 19.80 M7060-14-CP 14 55.29 51.48 M7060-22-CP 22 86.82 83.16
M7060-7-CP 7 27.72 23.76 M7060-15-CP 15 59.35 55.44 M7060-23-CP 23 90.78 87.12
M7060-8-CP 8 31.68 27.72 M7060-16-CP 16 63.31 59.40 M7060-24-CP 24 94.74 91.08
M7060-9-CP 9 35.64 31.68 M7060-17-CP 17 67.12 63.36




Definición de P/N de HRB

M7060R-NCPR

      ① ② ③④ ⑤⑥

①M7060: serie HRB

②R: extremo cerrado 90°

③N: Número de pines: 2-24

④C: Color de la carcasa, consulte la explicación del cuadro a continuación

⑤P: Sin rampa de bloqueo

⑥R: Con pestañas polarizadoras

C Color Tamaño del cable
N Natural AWG18
O Naranja AWG18
Y Amarillo AWG20
R Red AWG22
W Blanco AWG24

Dimensiones del M7060R-NCPR

Dimensiones del IDC M7060R-NCPR

Número  de pieza
Dimensions Número  de pieza
Dimensions Número  de pieza
Dimensions
UL94V-2 Circuitos Oscuro:  A Oscuro:  B UL94V-2 Circuitos Oscuro:  A Oscuro:  B UL94V-2 Circuitos Oscuro:  A Oscuro:  B
M7060R-2-RCP 2 7.92 3.96 M7060R-10-RCP 10 39.60 35.64 M7060R-18-RCP 18 71.08 67.32
M7060R-3-RCP 3 11.88 7.92 M7060R-11-RCP 11 43.41 39.60 M7060R-19-RCP 19 75.04 71.28
M7060R-4-CPR- 4 15.84 11.88 M7060R-12-RCP 12 47.37 43.56 M7060R-20-RCP 20 78.90 75.24
M7060R-5-RCP 5 19.80 15.84 M7060R-13-RCP 13 51.33 47.52 M7060R-21-RCP 21 82.26 79.20
M7060R-6-RCP 6 23.76 19.80 M7060R-14-RCP 14 55.29 51.48 M7060R-22-RCP 22 86.82 83.16
M7060R-7-RCP 7 27.72 23.76 M7060R-15-RCP 15 59.35 55.44 M7060R-23-RCP 23 90.78 87.12
M7060R-8-RCP 8 31.68 27.72 M7060R-16-RCP 16 63.31 59.40 M7060R-24-RCP 24 94.74 91.08
M7060R-9-RCP 9 35.64 31.68 M7060R-17-RCP 17 67.12 63.36



Definición de P/N de HRB

M7060R-NCP

      ① ② ③④⑤⑥

①M7060: serie HRB

②R: extremo cerrado 90°

③N: Número de pines: 2-24

④C: Color de la carcasa, consulte la explicación del cuadro a continuación

⑤P: Sin rampa de bloqueo

⑥Sin R (en blanco): Sin pestañas polarizadoras

C Color Tamaño del cable
N Natural AWG18
O Naranja AWG18
Y Amarillo AWG20
R Red AWG22
W Blanco AWG24

Dimensiones del M7060R-NCP

Dimensiones del IDC M7060R-NCP


Número  de pieza
Dimensions Número  de pieza
Dimensions Número  de pieza
Dimensions
TIPO  UL94V-2 Circuitos Oscuro:  A Oscuro:  B TIPO  UL94V-2 Circuitos Oscuro:  A Oscuro:  B TIPO  UL94V-2 Circuitos Oscuro:  A Oscuro:  B
M7060R-2-CP 2 7.92 3.96 M7060R-10-CP 10 39.60 35.64 M7060R-18-CP 18 71.08 67.32
M7060R-3-CP 3 11.88 7.92 M7060R-11-CP 11 43.41 39.60 M7060R-19-CP 19 75.04 71.28
M7060R-4-CP 4 15.84 11.88 M7060R-12-CP 12 47.37 43.56 M7060R-20-CP 20 78.90 75.24
M7060R-5-CP 5 19.80 15.84 M7060R-13-CP 13 51.33 47.52 M7060R-21-CP 21 82.26 79.20
M7060R-6-CP 6 23.76 19.80 M7060R-14-CP 14 55.29 51.48 M7060R-22-CP 22 86.82 83.16
M7060R-7-CP 7 27.72 23.76 M7060R-15-CP 15 59.35 55.44 M7060R-23-CP 23 90.78 87.12
M7060R-8-CP 8 31.68 27.72 M7060R-16-CP 16 63.31 59.40 M7060R-24-CP 24 94.74 91.08
M7060R-9-CP 9 35.64 31.68 M7060R-17-CP 17 67.12 63.36





P1: ¿Cuál es el paso de este conector IDC M7060?

R: El paso es de 3,96 mm, un tamaño estándar para conexión de cables de potencia media.

P2: ¿Este conector tiene una rampa de bloqueo?

R: No. Este modelo está diseñado sin rampa de bloqueo. También disponemos de modelos con rampa de bloqueo para su selección.

P3: ¿Qué orientaciones y opciones de pasadores están disponibles?

R: Viene con extremo cerrado de 90° y paso de 180°. El número de pines varía de 2 a 24 pines. Las pestañas polarizadoras son opcionales para evitar una inserción incorrecta.

P4: ¿Qué significan los diferentes colores de vivienda?

R: Cada color corresponde a un calibre de cable específico: Natural/Naranja para AWG18, Amarillo para AWG20, Rojo para AWG22, Blanco para AWG24.

P5: ¿Cuáles son el material y el grado retardante de llama?

A: Carcasa: Nylon 66, grado retardante de llama UL94V-2; Temperatura de funcionamiento: -25 ℃ ~ +85 ℃. Material terminal: bronce fosforado.

P6: ¿Cuáles son los acabados de la superficie del terminal?

R: Dos opciones: estañado para uso general y chapado en oro para transmisión de señal de alta confiabilidad.

P7: ¿Cuáles son las especificaciones eléctricas completas?

R: Corriente nominal: 5A CA/CC; Tensión nominal: 600 V CA/CC; Resistencia máxima de contacto: 3,0 mΩ; Resistencia de aislamiento mínima: 5000 MΩ; Tensión soportada: 2200V AC por minuto.

P8: ¿Qué accesorios y piezas de acoplamiento admite?

R: Se acopla con los cabezales de PCB de las series M3965 y M3965R para conexión de cable a placa. Las cubiertas de carcasa de las series M7061 y M7061R están disponibles para bloquear el polvo y la humedad.

P9: ¿Cuál es la principal ventaja de la tecnología IDT?

R: La tecnología de desplazamiento de aislamiento permite realizar el cableado sin pelar el aislamiento del cable, lo que mejora en gran medida la eficiencia del ensamblaje para la producción en masa.

P10: ¿Cuáles son los principales escenarios de aplicación?

R: Se utiliza ampliamente para conexiones de cable a cable y de cable a placa en electrodomésticos, accesorios de iluminación LED, equipos de control industrial y dispositivos electrónicos en general.


Clasificación actual
5A CA CC
Clasificación de voltaje
600 V CA CC
Temperatura de funcionamiento
-25 ºC a +85 ºC
Resistencia de contacto
3,0 mΩ máx.
Resistencia de aislamiento
5000 MΩ mín.
Tensión soportada
2200 VCA/minuto
Material
Vivienda: Nylon66 UL94V-2
Terminal: Bronce fosforado
Acabado de terminales
Estañado
Chapado en oro
Orientación
90°
180°
Tamaño del cable
AWG18
AWG20
AWG22
AWG24

Conexión de cable a placa


  • Diseñado para combinarse con cubiertas de carcasas de las series M7061 y M7061R  , evitando eficazmente que el polvo, la humedad y los residuos extraños dañen los terminales de contacto expuestos .

  • Acoplamiento indirecto de PCB; Se combina con los cabezales de PCB de las series M3965 y M3965R para lograr una interconexión confiable de cable a placa.

Conexión de cable a placa serie M7060
