Preguntas frecuentes generales

P1: ¿Cuál es el paso y el rango de pines del conector IDC de la serie M7060?

R: Es un conector IDC pasante de paso de 3,96 mm que admite de 2 a 24 pines para su selección.

P2: ¿Qué calibres de cable son compatibles con este conector?

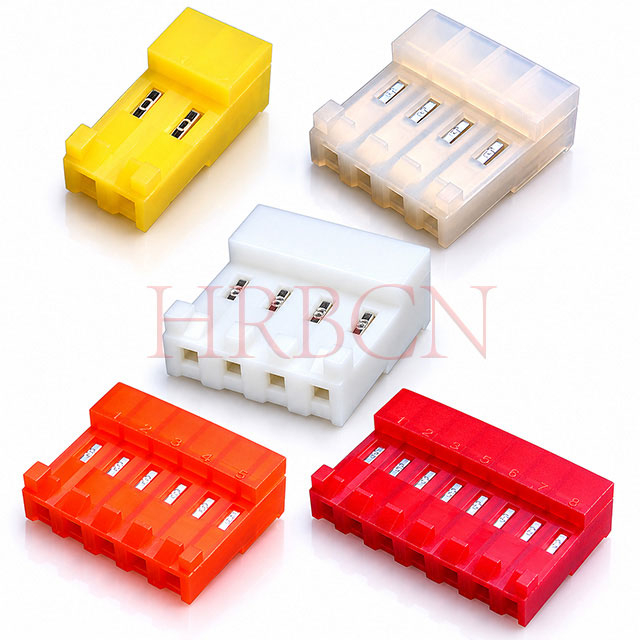

R: Se adapta a cables AWG18, AWG20, AWG22 y AWG24, correspondientes a diferentes códigos de color de carcasa.

P3: ¿Cuáles son las clasificaciones eléctricas y la temperatura de trabajo?

R: Corriente nominal: 5A CA/CC; Tensión nominal: 600 V CA/CC; Temperatura de funcionamiento: -25°C a +85°C.

P4: ¿Cuáles son los materiales y el grado retardante de llama?

R: Carcasa: Nylon66, UL94V-2; Terminal: Bronce fosforado con baño de estaño o baño de oro.

P5: ¿Cuáles son las funciones de las pestañas polarizadoras y la rampa de bloqueo?

R: Las pestañas polarizadoras evitan la inserción inversa; La rampa de bloqueo garantiza un acoplamiento firme y evita una conexión suelta.

P6: ¿Es este un conector IDC de extremo cerrado? ¿Cuál es la orientación?

R: Sí, es un conector IDC de extremo cerrado de 90° para acoplamiento indirecto.

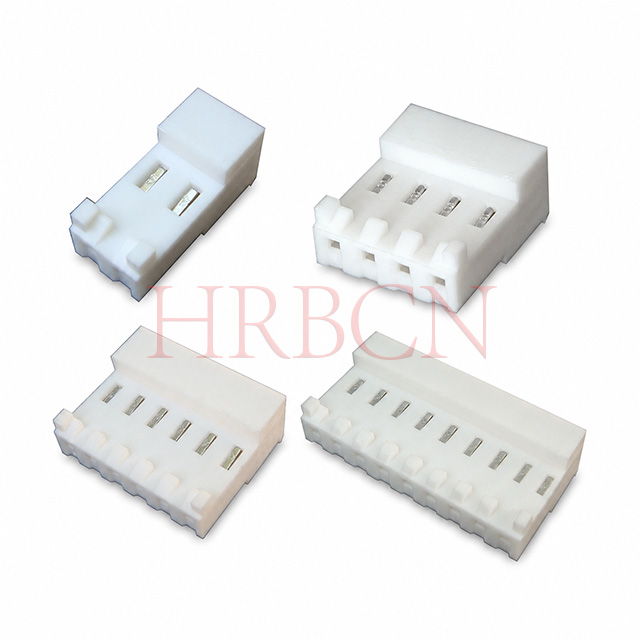

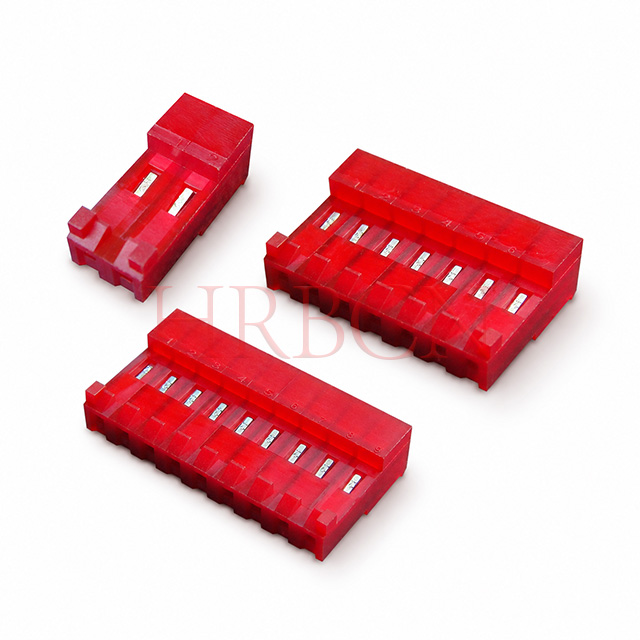

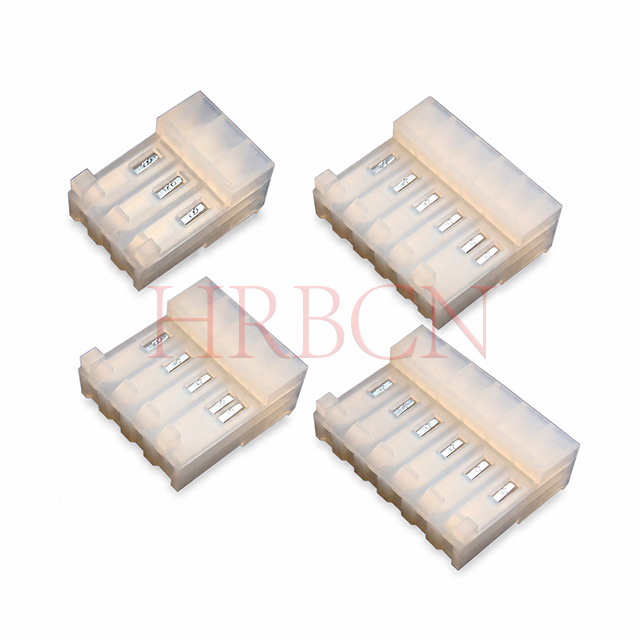

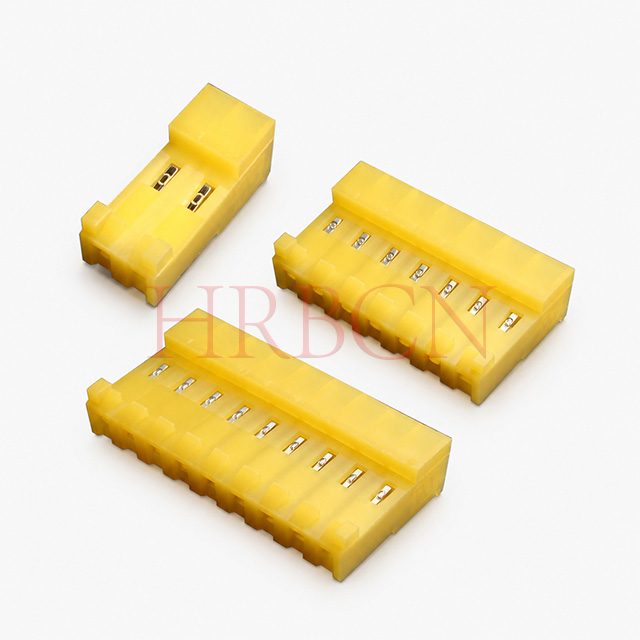

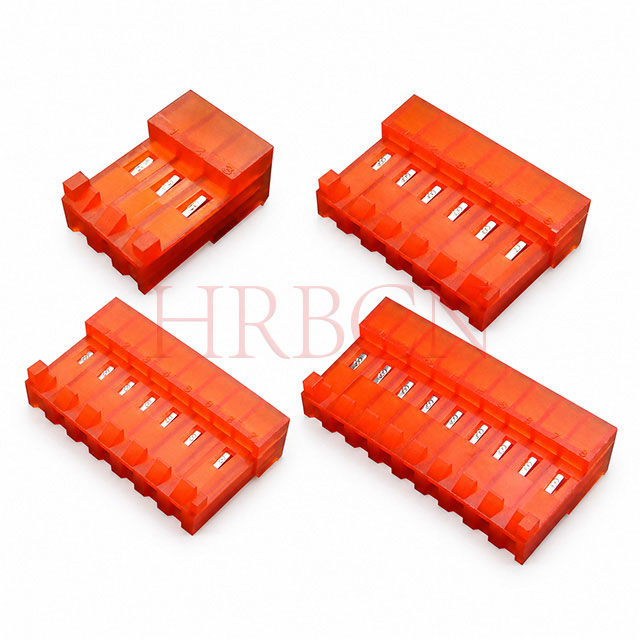

P7: ¿Para qué aplicaciones es adecuado el M7060R-NCR?

R: Se utiliza principalmente para la terminación de cables de equipos de control industrial, electrodomésticos y productos electrónicos en general.

P8: ¿Pueden proporcionar colores o recuentos de pines personalizados?

R: Los pines estándar varían de 2 a 24 y hay varios colores estándar disponibles. Contáctenos para personalización no estándar.

Preguntas técnicas frecuentes

P1: ¿Por qué existen dos versiones de conectores IDC: con rampa de bloqueo y sin rampa de bloqueo?

R: Están diseñados para adaptarse a diferentes escenarios de confiabilidad mecánica, costo y ensamblaje:

Con rampa de bloqueo: agregue nervaduras de bloqueo integradas en la carcasa para formar un ajuste físico a presión después del acoplamiento. Aumenta enormemente la fuerza de retención, resiste vibraciones, tirones de cables y desplazamientos por expansión térmica, evitando desconexiones accidentales. Apunta a condiciones de trabajo de alta confiabilidad.

Sin rampa de bloqueo: Estructura de carcasa simplificada sin mosquetón de bloqueo. El acoplamiento solo depende de la fricción entre el terminal y el cabezal. Menor costo de material, menor dimensión exterior y ensamblaje de automatización total más sencillo, diseñado para dispositivos de consumo de interior estáticos y de baja tensión.

P2: ¿Cuáles son las diferencias de aplicación práctica entre los dos tipos?

IDC con rampa de bloqueo

Ventaja principal: Fuerte rendimiento antivibración y antiaflojamiento, 'clic' audible obvio para confirmar el acoplamiento completo

Aplicaciones típicas: equipos de control industrial, módulos de accionamiento de motores, aparatos HVAC, cajas de control de energía, instrumentos de prueba portátiles, equipos con transporte frecuente o choque mecánico.

Ambiente de trabajo: Equipos con vibración continua, ciclos de temperatura, tensión de cable externo; productos donde una conexión floja causará riesgos de seguridad o el apagado del equipo.

IDC sin rampa de bloqueo

Ventaja principal: tamaño compacto, menor costo unitario, inserción suave sin resistencia adicional al bloqueo

Aplicaciones típicas: electrónica de consumo estática para interiores, módulos de iluminación LED, pequeños electrodomésticos, cableado fijo interno de placas de circuitos, accesorios digitales de bajo costo.

Entorno de trabajo: instalación estática, sin vibraciones/impactos evidentes, cables fijados mediante bridas sin fuerza de tracción, transmisión de señal de baja demanda.

P3: ¿Cómo seleccionar entre conectores IDC con rampa de bloqueo y sin bloqueo?

Siga estos 4 estándares de juicio:

Verifique la condición de vibración y choque

Si el dispositivo funciona con vibración continua, golpes o movimientos frecuentes → Elija con rampa de bloqueo

Si el producto se fija en interiores sin vibración → Elija sin rampa de bloqueo

Evaluar el riesgo de conexión suelta

El acoplamiento flojo provocará cortes de energía, pérdida de señal o peligro para la seguridad → Se requiere versión de rampa de bloqueo

Cableado interno temporal, impacto insignificante incluso si está desconectado → Versión sin bloqueo aceptable

Límite de costo y volumen

Estricto control de costes de la lista de materiales, se requiere espacio de alojamiento compacto → Sin rampa de bloqueo

Larga vida útil, alto estándar de calidad del producto, tolerancia de costes → Con rampa de bloqueo

Demanda de montaje y producción.

Línea de montaje masiva automatizada que requiere baja resistencia a la inserción → Sin rampa de bloqueo

Montaje manual, necesita respuesta de clic clara para juzgar la inserción completa → Con rampa de bloqueo

P4: ¿El diseño de la rampa de bloqueo afecta la compatibilidad con los cabezales de PCB correspondientes?

R: No. El IDC de la serie M7060 con/sin rampa de bloqueo comparte paso, disposición de pines y tamaño de terminal interno idénticos, totalmente compatible con los cabezales de PCB de la serie M3965 correspondientes. Sólo la estructura de la cerradura de la carcasa exterior es diferente, sin impacto en la conexión eléctrica o coincidencia dimensional de acoplamiento.

P5: ¿La rampa sin bloqueo IDC se caerá fácilmente durante el uso?

R: Depende de las condiciones de trabajo. En una instalación totalmente estática con cable fijado mediante alivio de tensión o bridas, la retención por fricción puede garantizar una conexión estable. Pero bajo vibración, fuerza de tracción o ciclos de temperatura, se aflojará gradualmente y provocará una interrupción intermitente de la señal, por lo que no se recomienda para escenarios industriales de alta confiabilidad.
