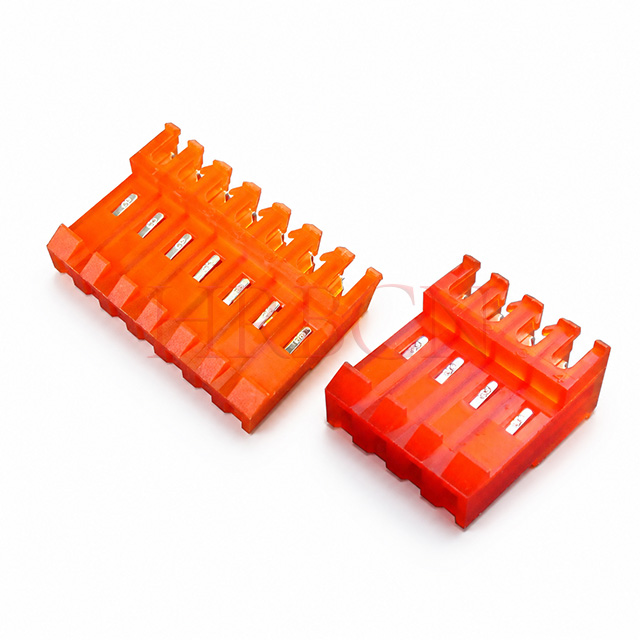

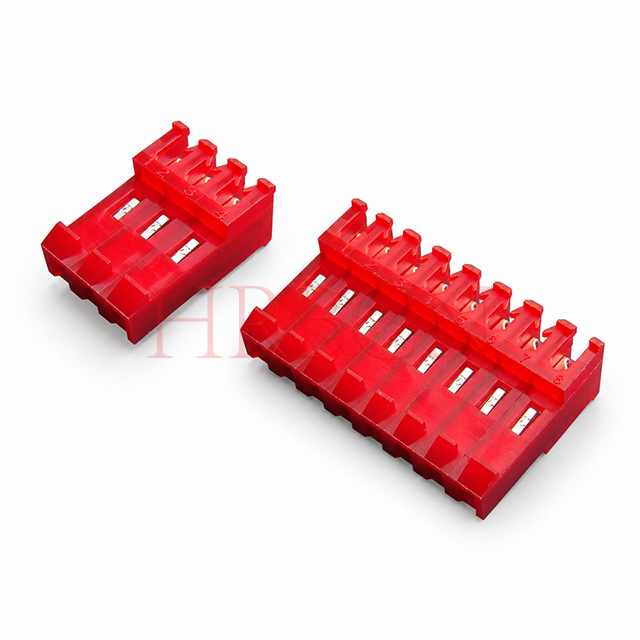

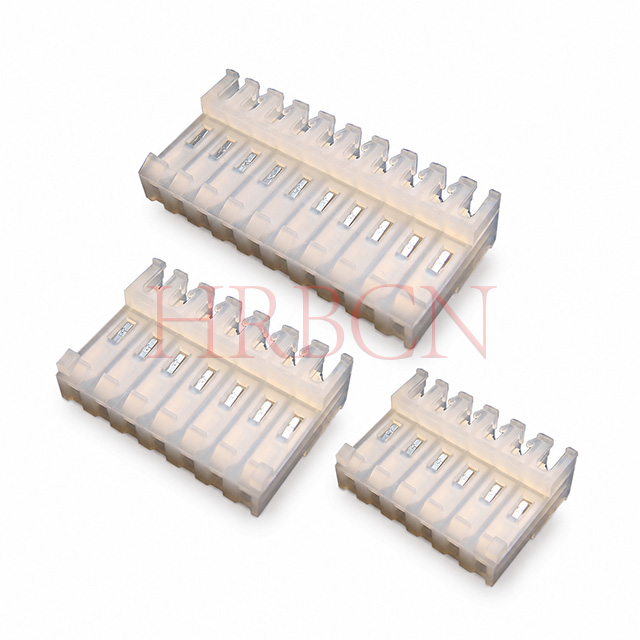

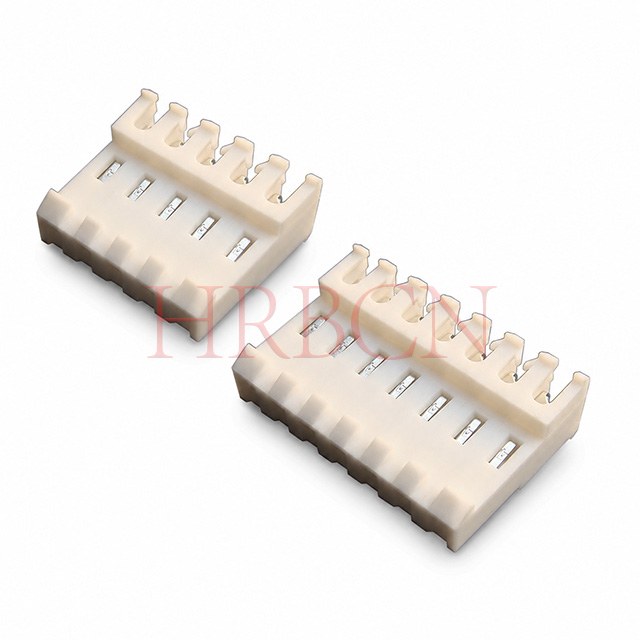

HRB M7060-NC es un conector IDC pasante de 3,96 mm y 180° con rampa de bloqueo y sin pestañas polarizadoras. Utiliza IDT para un ensamblaje de cables eficiente, disponible en 2 a 24 pines y compatible con cables AWG18-AWG24. Con certificación UL y rendimiento eléctrico estable, es perfecto para conexiones de cable a placa y de cable a cable en productos electrónicos de baja y media tensión.
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |
M7060-NC
HRB
8536909000
Conector de paso de 3,96 mm para acoplamiento indirecto, tecnología de desplazamiento de aislamiento (IDT), para conductores individuales, con rampa de bloqueo, sin pestañas polarizadoras.
M7060-NC
①②③④⑤⑥
①M7060: serie HRB
②Sin R (en blanco): avance 180°
③N: Número de pines: 2-24

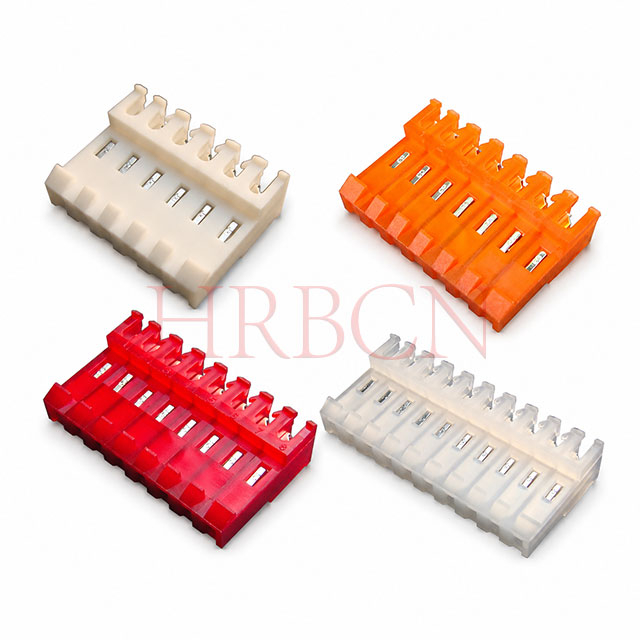

④C: Color de la carcasa, consulte la explicación del cuadro a continuación
⑤Sin P(En blanco): Con rampa de bloqueo
⑥Sin R (En blanco): Sin pestañas polarizadoras
| C | Color | Tamaño del cable |
| N | Natural | AWG18 |
| O | Naranja | AWG18 |
| Y | Amarillo | AWG20 |
| R | Red | AWG22 |
| W | Blanco | AWG24 |

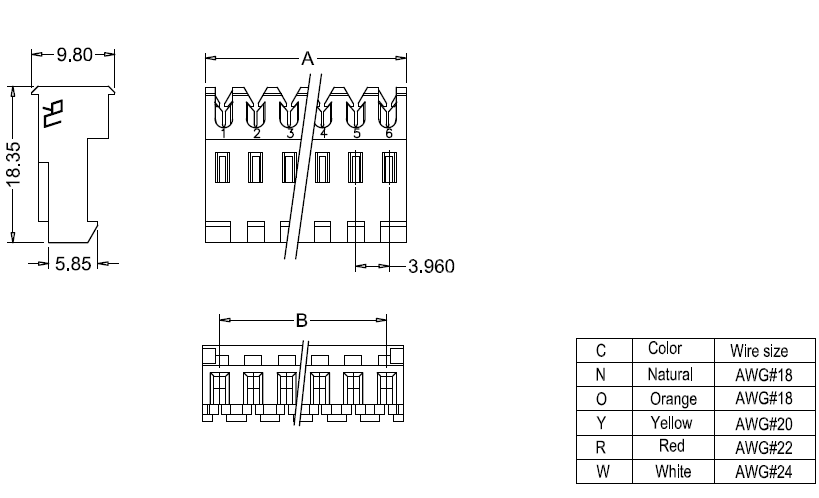

| Número de pieza | Dimensions | Número de pieza | Dimensions | Número de pieza | Dimensions | ||||||
| UL94V-2 | Circuitos | Oscuro: A | Oscuro: B | UL94V-2 | Circuitos | Oscuro: A | Oscuro: B | UL94V-2 | Circuitos | Oscuro: A | Oscuro: B |
| M7060-2-C | 2 | 7.92 | 3.96 | M7060-10-C | 10 | 39.60 | 35.64 | M7060-18-C | 18 | 71.08 | 67.32 |
| M7060-3-C | 3 | 11.88 | 7.92 | M7060-11-C | 11 | 43.41 | 39.60 | M7060-19-C | 19 | 75.04 | 71.28 |
| M7060-4-C | 4 | 15.84 | 11.88 | M7060-12-C | 12 | 47.37 | 43.56 | M7060-20-C | 20 | 78.90 | 75.24 |
| M7060-5-C | 5 | 19.80 | 15.84 | M7060-13-C | 13 | 51.33 | 47.52 | M7060-21-C | 21 | 82.26 | 79.20 |
| M7060-6-C | 6 | 23.76 | 19.80 | M7060-14-C | 14 | 55.29 | 51.48 | M7060-22-C | 22 | 86.82 | 83.16 |
| M7060-7-C | 7 | 27.72 | 23.76 | M7060-15-C | 15 | 59.35 | 55.44 | M7060-23-C | 23 | 90.78 | 87.12 |
| M7060-8-C | 8 | 31.68 | 27.72 | M7060-16-C | 16 | 63.31 | 59.40 | M7060-24-C | 24 | 94.74 | 91.08 |
| M7060-9-C | 9 | 35.64 | 31.68 | M7060-17-C | 17 | 67.12 | 63.36 | ||||
Diseñado para combinarse con M7061 y cubiertas de carcasa de la serie, evitando eficazmente que el polvo, la humedad y los residuos extraños dañen los terminales de contacto expuestos .
Acoplamiento indirecto de PCB; Se combina con los cabezales de PCB de las series M3965 y M3965R para lograr una interconexión confiable de cable a placa.


P1: ¿Cuál es el paso y el rango de pines del conector IDC de la serie M7060?
R: Es un conector IDC pasante de paso de 3,96 mm que admite de 2 a 24 pines para su selección.
P2: ¿Qué calibres de cable son compatibles con este conector?
R: Se adapta a cables AWG18, AWG20, AWG22 y AWG24, correspondientes a diferentes códigos de color de carcasa.
P3: ¿Cuáles son las clasificaciones eléctricas y la temperatura de trabajo?
R: Corriente nominal: 5A CA/CC; Tensión nominal: 600 V CA/CC; Temperatura de funcionamiento: -25°C a +85°C.
P4: ¿Cuáles son los materiales y el grado retardante de llama?
R: Carcasa: Nylon66, UL94V-2; Terminal: Bronce fosforado con baño de estaño o baño de oro.
P5: ¿Cuáles son las funciones de las pestañas polarizadoras y la rampa de bloqueo?
R: Las pestañas polarizadoras evitan la inserción inversa; La rampa de bloqueo garantiza un acoplamiento firme y evita una conexión suelta.
P6: ¿Es este un conector directo? ¿Cuál es la orientación?
R: Sí, es un conector IDC pasante de 180° para acoplamiento indirecto.
P7: ¿Para qué aplicaciones es adecuado el M7060-NCR?
R: Se utiliza principalmente para la terminación de cables de equipos de control industrial, electrodomésticos y productos electrónicos en general.
P8: ¿Pueden proporcionar colores o recuentos de pines personalizados?
R: Los pines estándar varían de 2 a 24 y hay varios colores estándar disponibles. Contáctenos para personalización no estándar.
1. Con pestañas polarizadoras : las protuberancias de plástico asimétricas integradas en la carcasa crean interferencias mecánicas. El conector solo puede acoplarse en una orientación correcta, lo que bloquea físicamente la inserción inversa o el acoplamiento invertido 180°, eliminando errores de ensamblaje humano y riesgos de cortocircuito de señal/alimentación causados por un cableado incorrecto.
2. Sin pestañas polarizadoras : Carcasa simplificada sin salientes anti-retroceso. Tiene un ancho total más pequeño, un costo de material plástico más bajo y una resistencia de inserción más suave. Se basa en el marcado manual o en los SOP de producción para evitar un mal acoplamiento, para escenarios de aplicaciones estáticas de bajo riesgo.
P2: ¿Cuáles son las diferencias de aplicación entre IDC con pestañas polarizadoras y sin pestañas polarizadoras?
Ventaja principal: antiinserción física, cero riesgo de acoplamiento inverso, no depende del criterio del operador; Adecuado para montaje de persianas, líneas de producción automatizadas, tableros de cableado mixto multiconector.
Aplicaciones típicas: placas base de control industrial, módulos de accionamiento de potencia, equipos médicos, nuevos controladores de energía, instrumentos de prueba portátiles, placas de circuito integrado de múltiples señales con múltiples conectores idénticos.
Escenario de riesgo: la inserción inversa provocará cortocircuitos, PCB quemados, fallas de señal o riesgos para la seguridad del equipo.
Ventaja principal: cuerpo más estrecho para un diseño interno compacto, menor costo unitario, fuerza de inserción más ligera, engarzado automatizado de alta velocidad más fácil.
Aplicaciones típicas: Electrodomésticos monocircuito, paneles de iluminación LED, pequeños accesorios digitales, cableado interno fijo simple con un solo conector por placa.
Escenario de riesgo: Sólo aplicable si el acoplamiento incorrecto no causará daños graves; Los operadores pueden identificar claramente la secuencia de pines mediante el color del cable o la marca de serigrafía.
P3: ¿Cómo seleccionar entre conectores IDC con o sin pestañas polarizadoras?
Riesgo de fallo de inserción inversa
El acoplamiento inverso provoca cortocircuitos, componentes quemados y averías del equipo → Elija con pestañas polarizadoras
El complemento incorrecto solo causa que no haya salida de señal sin dañar el hardware → Puede seleccionar sin pestañas polarizadoras
Número de conectores en una PCB
Múltiples conectores IDC idénticos dispuestos densamente en una placa → Debe usar pestañas polarizadoras para distinguir los circuitos
Solo se monta un conector por placa de circuito → Sin pestañas polarizadoras es aceptable
Modo de producción de ensamblaje
Ensamble automático en masa, acoplamiento ciego, línea de producción de arneses de alta velocidad → Con pestañas polarizadoras (evita productos defectuosos en masa)
Montaje manual en lotes pequeños con codificación de color de cable transparente/etiquetas de serigrafía → Sin pestañas polarizadoras
Restricciones de costos y espacio del producto
Límite de ancho estricto en la carcasa interna, presupuesto de costos de lista de materiales ajustado → Sin pestañas polarizadoras
Productos industriales de alta confiabilidad, requisitos de larga vida útil, tolerancia de costos → Con pestañas polarizadoras
P4: ¿El diseño de la pestaña polarizadora afecta la compatibilidad con los conectores de PCB correspondientes?
