Preguntas frecuentes generales

P1: ¿Cuál es el paso y el rango de pines del conector IDC de la serie M7060?

R: Es un conector IDC pasante de paso de 3,96 mm que admite de 2 a 24 pines para su selección.

P2: ¿Qué calibres de cable son compatibles con este conector?

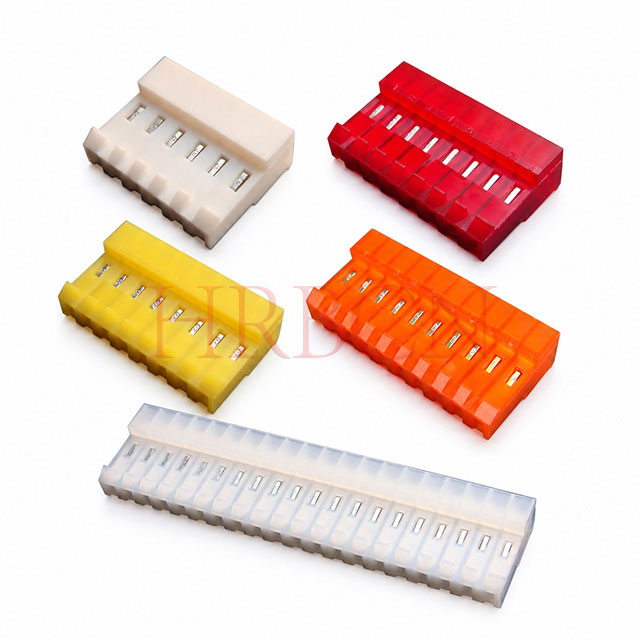

R: Se adapta a cables AWG18, AWG20, AWG22 y AWG24, correspondientes a diferentes códigos de color de carcasa.

P3: ¿Cuáles son las clasificaciones eléctricas y la temperatura de trabajo?

R: Corriente nominal: 5A CA/CC; Tensión nominal: 600 V CA/CC; Temperatura de funcionamiento: -25°C a +85°C.

P4: ¿Cuáles son los materiales y el grado retardante de llama?

R: Carcasa: Nylon66, UL94V-2; Terminal: Bronce fosforado con baño de estaño o baño de oro.

P5: ¿Cuáles son las funciones de las pestañas polarizadoras y la rampa de bloqueo?

R: Las pestañas polarizadoras evitan la inserción inversa; La rampa de bloqueo garantiza un acoplamiento firme y evita una conexión suelta.

P6: ¿Es este un conector directo? ¿Cuál es la orientación?

R: Sí, es un conector IDC de extremo cerrado de 90° para acoplamiento indirecto.

P7: ¿Pueden proporcionar colores o recuentos de pines personalizados?

R: Los pines estándar varían de 2 a 24 y hay varios colores estándar disponibles. Contáctenos para personalización no estándar.

Preguntas técnicas frecuentes

P1: ¿Por qué los conectores IDC tienen dos versiones estructurales de extremo cerrado y pasante?

R: Los dos diseños están desarrollados para demandas de diseño de cableado, modos de enrutamiento de cables y requisitos de circuitos en cadena completamente diferentes:

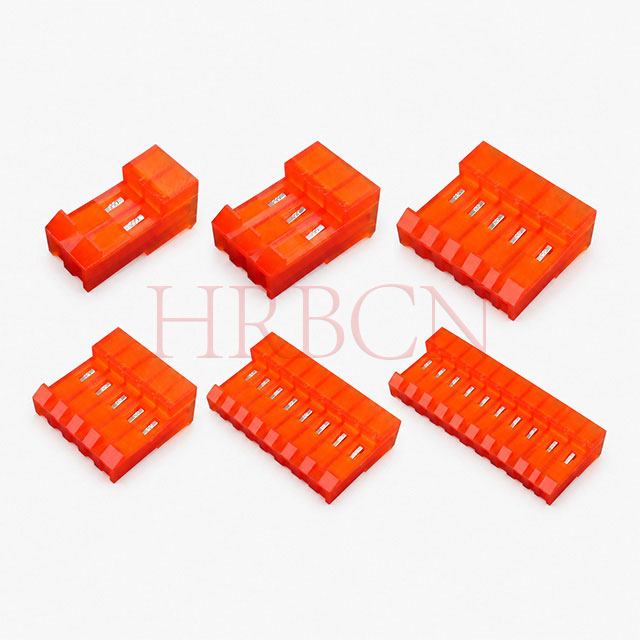

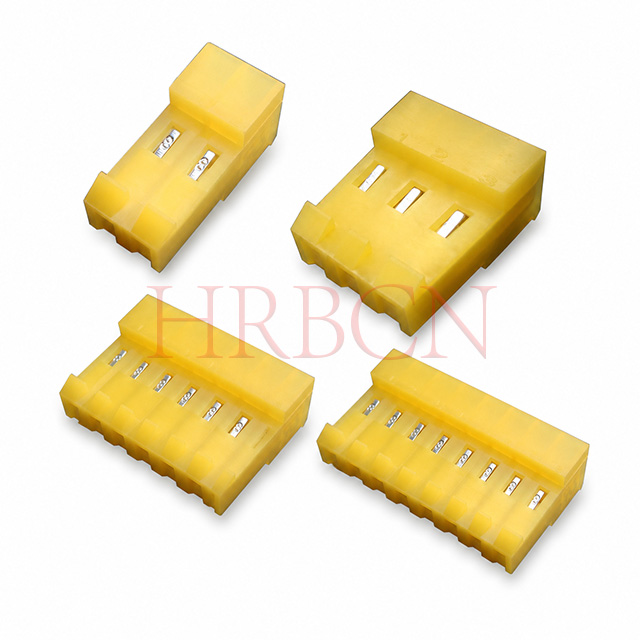

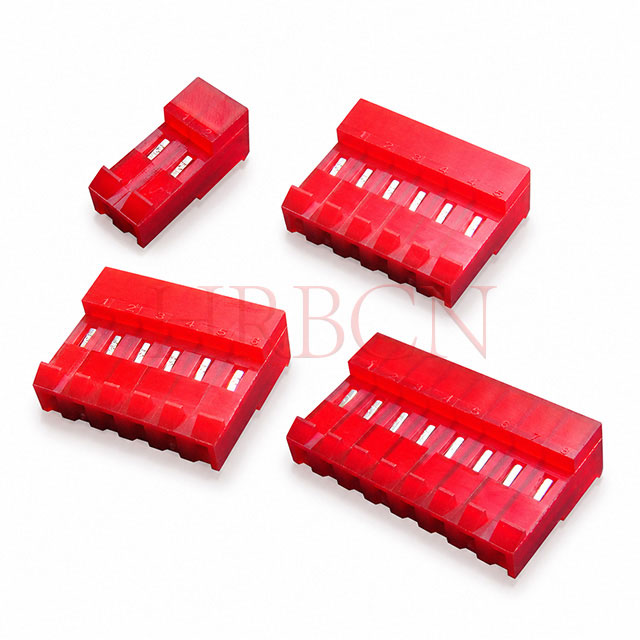

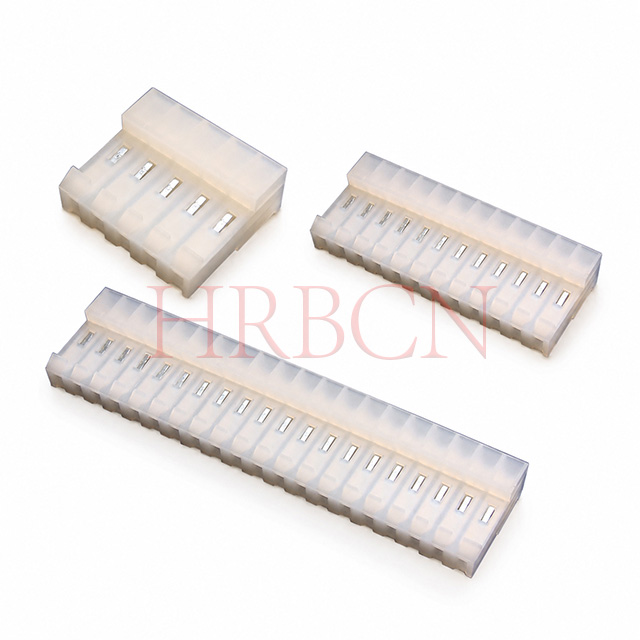

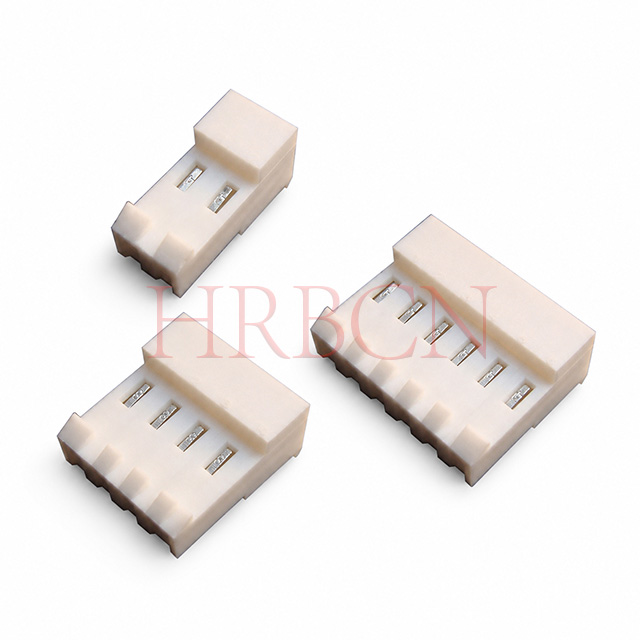

IDC de extremo cerrado (serie M7060R de extremo cerrado de 90°)

Un extremo de la carcasa está completamente sellado sin canal pasante para cables. Los cables sólo se pueden terminar y fijar en el extremo del cable; el cable no puede pasar a través de toda la carcasa del conector. Está diseñado para el cableado independiente de terminales de cable a placa de una sola PCB.

IDC de paso (paso de 180° a través de la serie M7060)

A través de canal abierto recorre toda la vivienda. Los cables pueden penetrar de un lado a otro, sosteniendo el cable que pasa a través del cuerpo del conector. Permite la conexión en serie en cadena entre múltiples PCB, realizando la transmisión de potencia/señal en cascada placa por placa.

P2: ¿Cuáles son las diferencias de aplicación práctica entre los conectores IDC de extremo cerrado y de paso?

IDC de extremo cerrado (M7060R 90°)

⒈Características principales

• Carcasa trasera completamente cerrada, el cable solo se conecta en el extremo del terminal, mejor alivio de tensión y resistencia al polvo;

• La salida de cable en ángulo recto ahorra espacio interno de PCB vertical y una disposición ordenada del cableado dentro de carcasas estrechas de equipos;

• Sin cables que sobresalgan en la parte trasera, evita el riesgo de cortocircuito causado por cables sueltos expuestos.

⒉Aplicaciones típicas

• PCB de control independiente único sin cableado en cascada: electrodomésticos, módulos de accionamiento pequeños, tableros de lámparas LED individuales, instrumentos de prueba portátiles, paneles de control médicos con cableado independiente.

• Entorno adecuado:  el espacio interno del dispositivo es estrecho, el cable necesita un giro horizontal de 90° después de conectar la PCB; cada PCB solo recibe cables entrantes sin salir a otra placa de circuito.

Paso IDC (paso recto M7060 180°)

⒈Características principales

• Paso completo del cable, un cable pasa a través del conector para realizar una cascada de 'entrada-salida';

• Admite cableado en cadena, un grupo de cables conecta secuencialmente múltiples PCB, reduce la cantidad de mazos y el costo de ensamblaje;

• Salida de cable recta de 180°, los cables van rectos después de acoplarse con el cabezal de PCB.

⒉Aplicaciones típicas

• Equipos de serie de placas múltiples: sistemas de control de HVAC, gabinetes de control industrial de múltiples capas, módulos de cadenas de luces LED de múltiples grupos, paneles de control de alarmas de seguridad, equipos de distribución de energía que requieren suministro de energía en cascada entre múltiples placas.

• Entorno adecuado:  varios PCB necesitan alimentación compartida o bucles de señal; el cableado debe pasar a través de un conector para conectar la siguiente placa de circuito, lo que requiere un diseño de arnés simplificado.

  ---

P3: ¿Cómo seleccionar entre conectores IDC de extremo cerrado y de paso para su proyecto?

Juzgue según 4 dimensiones principales del diseño:

⒈Demanda de cableado en cascada de PCB

Solo una PCB, no es necesario conectar ningún cable a otra placa → Seleccione IDC de extremo cerrado

Múltiples PCB requieren transmisión de señal/potencia en serie en serie → Seleccione IDC de alimentación directa

⒉Espacio interno y ángulo de enrutamiento de cables

Altura vertical limitada sobre la PCB, los cables necesitan salida lateral horizontal (giro de 90°) → Versión de extremo cerrado en ángulo recto

Suficiente espacio recto detrás de la PCB, los cables van rectos a lo largo del plano de la placa → Versión recta de paso

⒊Requisito de limpieza del cableado y protección contra el polvo

Se necesita una carcasa sellada para bloquear el polvo y evitar que las puntas de los cables expuestas causen un cortocircuito → IDC de extremo cerrado

Priorice el arnés simplificado y reduzca la cantidad total de cables para la cascada de múltiples placas → IDC pasante

⒋Conveniencia de mantenimiento y reemplazo posventa

Cada cableado de PCB es independiente, una sola placa fácil de reemplazar sin afectar otros circuitos → IDC de extremo cerrado

⒌Entrada de energía unificada en la primera placa, alimenta todas las placas posteriores a través de una conexión en cadena → IDC de alimentación

P4: ¿Los IDC de extremo cerrado y de paso comparten cabezales de PCB compatibles?

R: Sí. Los conectores IDC de extremo cerrado M7060 y M7060R del mismo paso/recuento de pines coinciden con los cabezales de PCB cubiertos idénticos de la serie M3965. Sólo difieren el canal del cable trasero y el ángulo de salida del cable; el paso, la disposición de los pasadores y las dimensiones de acoplamiento son totalmente consistentes.

P5: ¿Se puede utilizar el IDC pasante como cableado de terminal de extremo cerrado?

R: Es técnicamente factible pero no recomendado. El canal pasante abierto expondrá las puntas de los cables en la parte posterior del conector, lo que aumentará la acumulación de polvo y los riesgos de extracción por vibración. La carcasa completamente sellada del extremo cerrado proporciona una mejor protección mecánica para escenarios de cableado de terminales.

P6: ¿Puede el IDC de extremo cerrado realizar una conexión en cadena de múltiples placas?

R: No. El extremo trasero está completamente bloqueado sin canal pasante para cables. Si necesita conectar varias PCB, debe disponer cables entrantes separados para cada placa, lo que aumenta el costo del arnés y la carga de trabajo de ensamblaje.
