P/N Definición

• Tipo: M=Terminado

• Tipo de producto: 6350=Terminal hembra recto completamente aislado

• F=Aislamiento todo incluido

• N = nailon

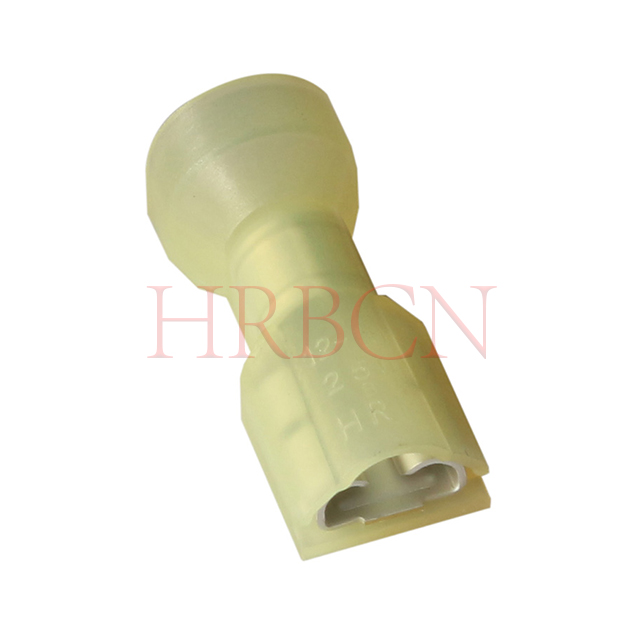

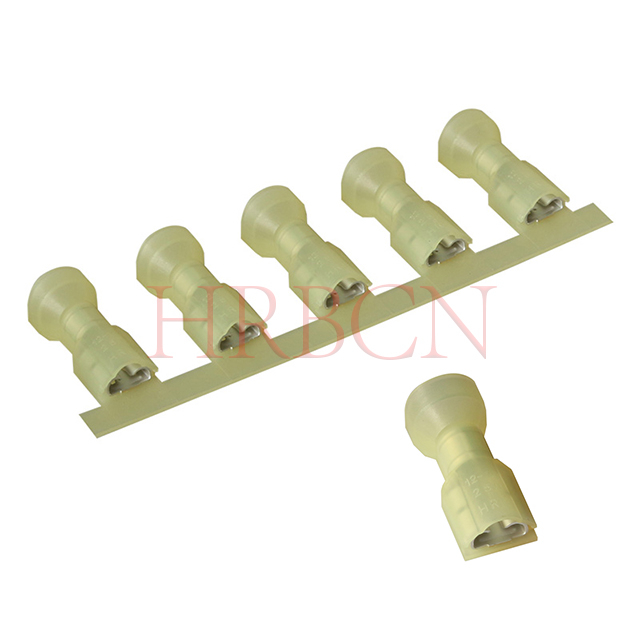

• Método de embalaje: S=tira L=pieza suelta

• Serie: 5=6,35 mm (0,250 pulg.)

• Y=Amarillo (12-10 AWG), Ins. Diámetro máximo: 8,13 mm

Parámetros técnicos

• Clasificación actual: 24 A CA, CC.

• Clasificación de voltaje: 300 V CA, CC

• Temperatura de funcionamiento: -25 ºC a +105 ºC

• Material: Carcasa: Nylon66 UL 94V-2;  Terminal: Latón. estañado

• Tamaño de la pestaña: 6,35x0,8 mm

• Cable aplicable: AWG12-10 (3,31-5,26 mm²)

• Rango de diámetro de aislamiento compatible: 4,06 mm/6,60 mm

• La fuerza de inserción y el terminal macho: ≤7,8 kg

• La fuerza de extracción y el terminal macho: ≥3,0 kg

• Terminal de línea y fuerza: ≥34,0 kg

Características del producto

• Características del terminal: tope de cable.

• Capacidad: Individual

• Engarzado: engarzado F

• Tipo de barril: cerrado

• Terminar en: Alambre y cable

• Con aislamiento: Totalmente aislado

• Tipo de retención de acoplamiento: cerradura con hoyuelos

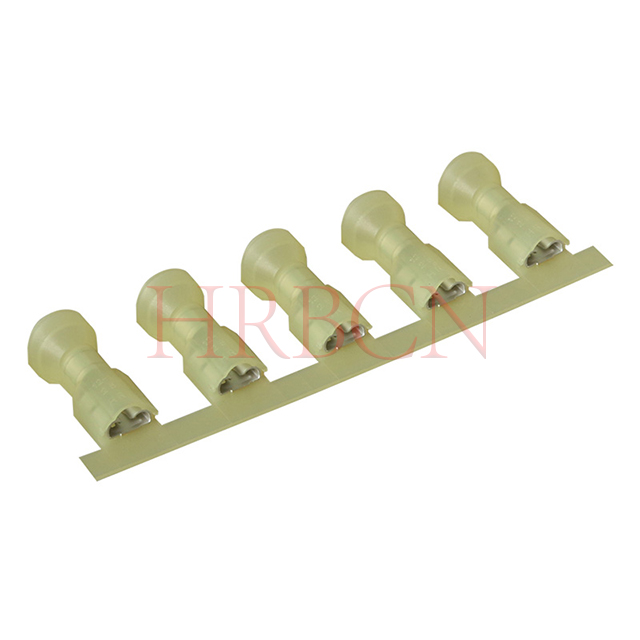

• Embalaje: Tira/Carrete, o piezas sueltas en opciones de bolsa

Características técnicas

- Latón estañado para resistencia a la corrosión.

- Aislamiento de nailon para mayor durabilidad a altas temperaturas

- Diseño de cilindro de engarce seguro para una fuerte retención del cable

- Clasificado para aplicaciones de hasta 300 V

Diagrama de apareamiento

El receptáculo hembra aislado recto HRB de 6,35 mm, 0,250 pulgadas, 3,31-5,26 mm ²  (serie M6350 AWG12-10) generalmente se acopla con

• Serie M6351 AWG12-10

• Ficha masculina

Referencia cruzada | Terminales estándar intercambiables

Este receptáculo hembra aislado HRB de 6,35 mm y 0,250' cumple con las especificaciones estándar globales y es totalmente intercambiable con terminales de desconexión rápida estándar utilizados en todo el mundo.

Ofrece capacidad de reemplazo directo con forma, ajuste y función coincidentes para sistemas de cableado estándar.
