(250) catalogo terminal macho recto.pdf
| Número de pieza | A | B | C | D | E | F | G | H | Tamaño del cable | Ins Dia.máximo |
| M6351FN(S)-5(8)-b1 | 12.30 | 0.78 | 23.70 | 8.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 6,60 mm |
| M6351FN(S)-5(8)-b1(A) | 12.30 | 0.78 | 23.70 | 8.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 6,60 mm |
| M6351FN(S)-5(8)-R | 12.30 | 0.78 | 21.80 | 5.20 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 3,05 mm |
| M6351FN(S)-5(8)-R(A) | 12.30 | 0.78 | 21.80 | 5.20 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 3,05 mm |
| M6351FN(S)-5(8)-b | 12.30 | 0.78 | 21.80 | 6.05 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 4,06 mm |
| M6351FN(S)-5(8)-b(A) | 12.30 | 0.78 | 21.80 | 6.05 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#16-14 | 4,06 mm |
| M6351FN(S)-5(8)-R1 | 12.30 | 0.78 | 23.70 | 7.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 5,84 mm |
| M6351FN(S)-5(8)-R1(A) | 12.30 | 0.78 | 23.70 | 7.30 | 7.50 | 6.30 | 15.60 | 0.80 | AWG#22-18 | 5,84 mm |
| M6351FN(S)-5(8)-R1(A) | 13.25 | 0.78 | 23.70 | 10.20 | 8.95 | 6.30 | 15.60 | 0.80 | AWG#12-10 | 8,13 mm |
| M | 6351 | F | N | S | 8 | (5) | R1 | (A) |
| A | B | C | D | E | F | G | H | J |
A. Tipo: M=Terminado

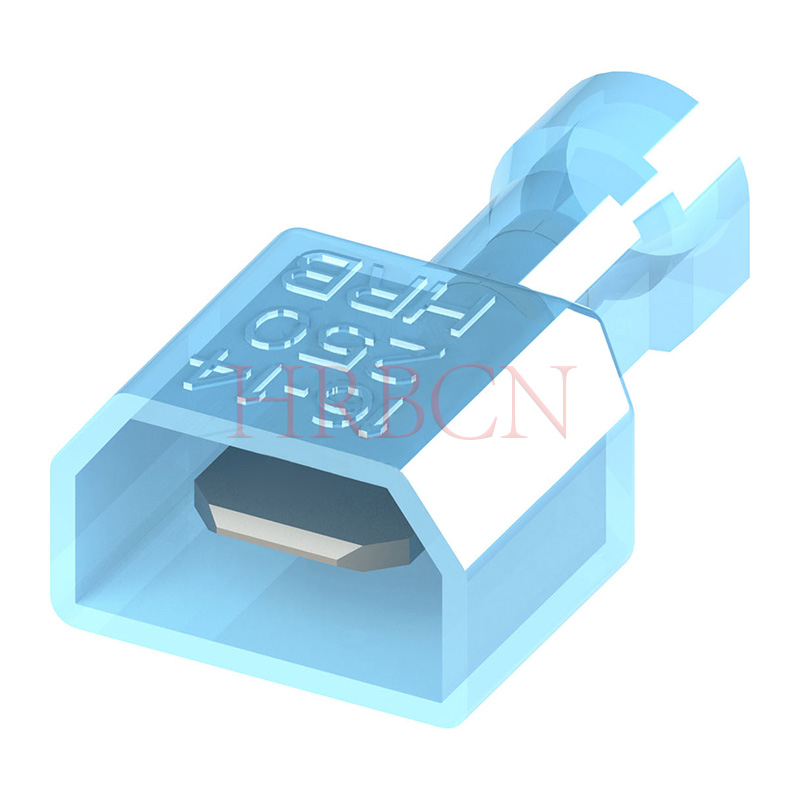

B. Tipo de producto: 6351=Terminal macho recto completamente aislado.
C. F=Totalmente aislado
D. N=Nailon B=Latón
E. Método de embalaje: S=tira L=pieza suelta
Serie F: 1=2,8 mm (0,110 pulg.) 2 = 5,2 mm (0,205 pulg.)
8 = 4,8 mm (0,187 pulg.) 5=6,3 mm (0,250 pulg.)
G. 5 = espesor 0,50 mm (0,020 pulg.) 8 = espesor 0,80 mm (0,032 pulg.)
H. R=Rojo(22-18 AWG) R1=Aislamiento del conductor máx.diámetro de 3,80 mm
b=azul(16-14 AWG) b1=Aislamiento del conductor máx.diámetro de 4,50 mm
J. A=Tipo de orificio ciego en blanco=Tipo de orificio pasante
