P: ¿Cuáles son los parámetros básicos del terminal de desconexión hembra totalmente aislado de 6,35 mm (AWG 16-14)?
A: Tipo de terminal de desconexión rápida: tipo receptáculo/bandera
Tamaño del cable: AWG16-14 (1,31-2,08 mm²)
Ancho de la pestaña de acoplamiento: 6.35(0.250')
Grosor de la pestaña de acoplamiento: 0,8 mm.
Rango de diámetro de aislamiento compatible: 4,06 mm/6,60 mm
P: ¿Cuál es la cantidad mínima de pedido para un terminal aislado de 6,35 mm y 0,250 '?
R: MOQ: 5000 unidades/artículo.
P: ¿Cuál es el plazo de entrega para el terminal aislado de 6,35 mm y 0,250 '?
R: L/T: 3-4 semanas.
P: ¿Se puede utilizar este receptáculo AWG16-14 en entornos de vibración automotriz?
R: Sí, este receptáculo AWG16-14 presenta una retención de contacto segura que resiste los niveles de vibración típicos de los automóviles. Es adecuado para circuitos de corriente media cuando se instala según las especificaciones.
P: ¿Cuál es la diferencia entre los conectores de 4,75 mm y 6,35 mm?
R: La diferencia es el ancho de la pestaña del terminal. Los conectores de 4,75 mm son más pequeños y se utilizan para aplicaciones más ligeras, mientras que los de 6,35 mm
Los conectores soportan corrientes más altas.
P: ¿Cómo elijo el tamaño AWG correcto?
R: Seleccione el conector según el calibre de su cable. Este producto está diseñado para cables AWG16-14 (1,31-2,08 mm²), lo que garantiza un ajuste de engarzado adecuado.
P: ¿Estos conectores están aislados?
R: Sí, cuentan con una funda completamente aislada para evitar cortocircuitos y mejorar la seguridad.
P: ¿Qué tamaño de cable admite AWG16-14?
R: Los terminales AWG16-14 están diseñados para cables con un área de sección transversal adecuada para aplicaciones eléctricas de corriente media a alta.

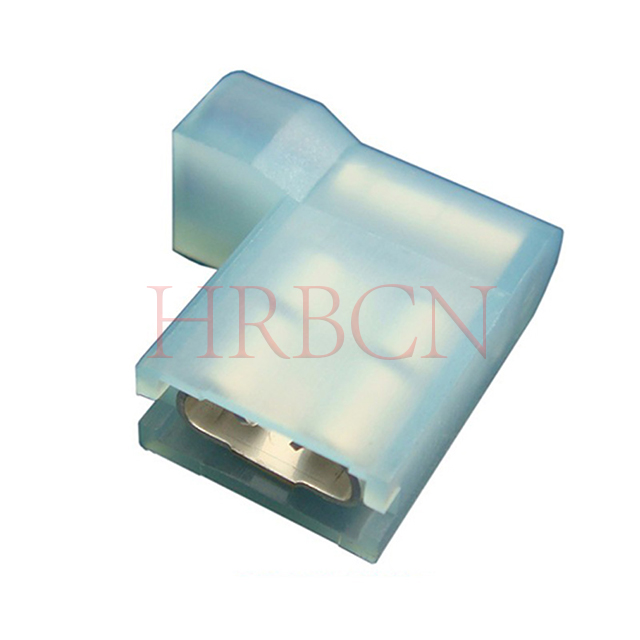

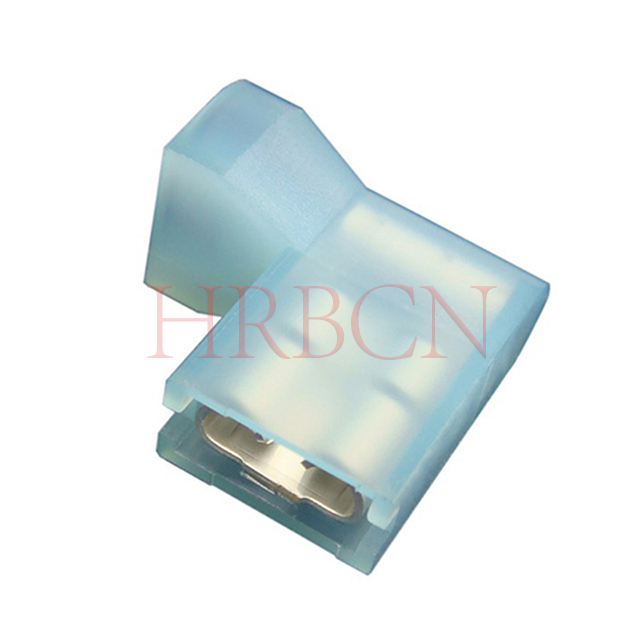

P: ¿Qué es un terminal de desconexión hembra tipo bandera de 6,35 mm AWG16-14?
R: Es un terminal de desconexión hembra totalmente aislado tipo bandera de 6,35 mm (0,250 pulgadas) diseñado específicamente para calibre de cable AWG16-14.
Con una estructura inclinada en forma de bandera de 90°, permite la instalación lateral y el enrutamiento que ahorra espacio. Combina con pestañas macho estándar de 6,35 mm, admite cargas de corriente media y se usa ampliamente en electrodomésticos, mazos de cables de automóviles y conexiones de módulos eléctricos.
P: ¿Cuál es la diferencia entre terminales hembra rectos y terminales hembra de bandera? ¿Cómo elegir el tipo correcto?
R: Los terminales hembra rectos cuentan con una estructura recta en línea para instalación de cableado directo, adecuada para espacios estrechos y enrutamiento de mazos en línea.
Los terminales tipo bandera vienen con un diseño de bandera en ángulo recto, lo que permite cableado lateral y soldadura o engarzado fácil. Son ideales para áreas de cableado concurridas y montaje vertical de PCB.
Elija el tipo recto para cableado lineal en línea; seleccione el tipo de bandera para enrutamiento en ángulo recto, espacio de instalación limitado y conexión lateral de PCB.
P: ¿Cuál es la diferencia entre AWG16-14 y AWG22-18? ¿Cómo seleccionar el tamaño de cable correcto?
R: Los cables AWG16-14 tienen una sección transversal más grande y soportan cargas de corriente más altas, ideales para circuitos de alimentación principal y de corriente media. Por el contrario, los cables AWG22-18 son más delgados y están diseñados para cableado auxiliar y de baja corriente.
Elija AWG16-14 para componentes de alta potencia y aplicaciones de servicio pesado, mientras que se recomienda AWG22-18 para líneas de señal y sistemas eléctricos auxiliares.
P: ¿Cuáles son las diferencias entre los terminales de 0,110', 0,187', 0,205' y 0,250'? ¿Cómo elegir la talla correcta?
R: Estos números se refieren al ancho de la pestaña de los terminales de desconexión rápida en pulgadas:
0.110' es el tamaño más pequeño para circuitos auxiliares y de señal de baja corriente;
0,187' es el tamaño de uso general más común para cableado de corriente ligera media;
0.205' ofrece un área de contacto más grande para una corriente más alta y una conexión más estable;
0.250' es el tamaño más grande, diseñado para circuitos principales de alta potencia y servicio pesado.
Para seleccionar, haga coincidir el ancho de la pestaña del terminal con el conector correspondiente, el cable AWG, la corriente de trabajo y el espacio de instalación. Utilice tamaños más pequeños para líneas de señal y tamaños más grandes para aplicaciones de alimentación principal y de alta corriente.

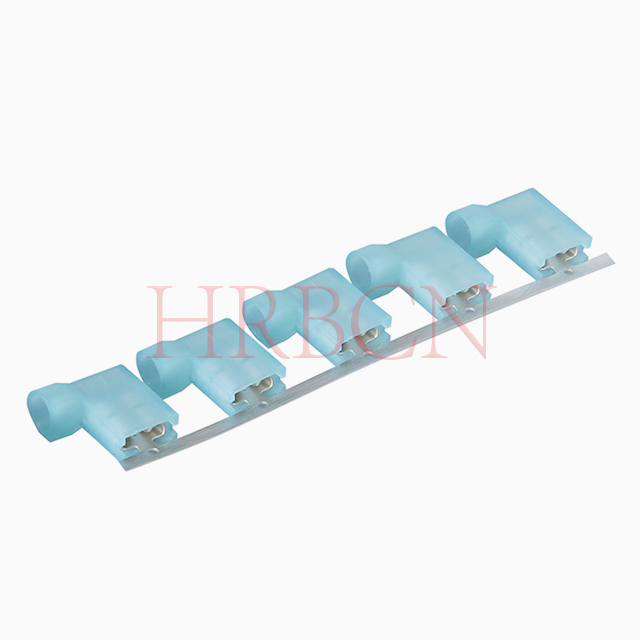

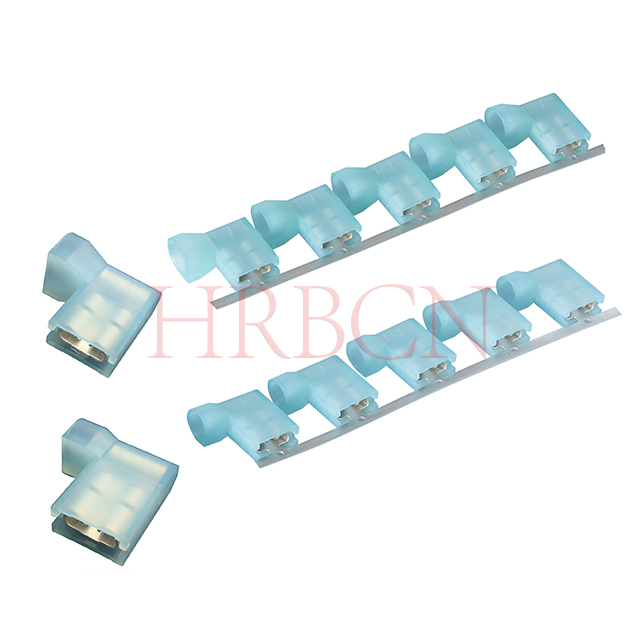

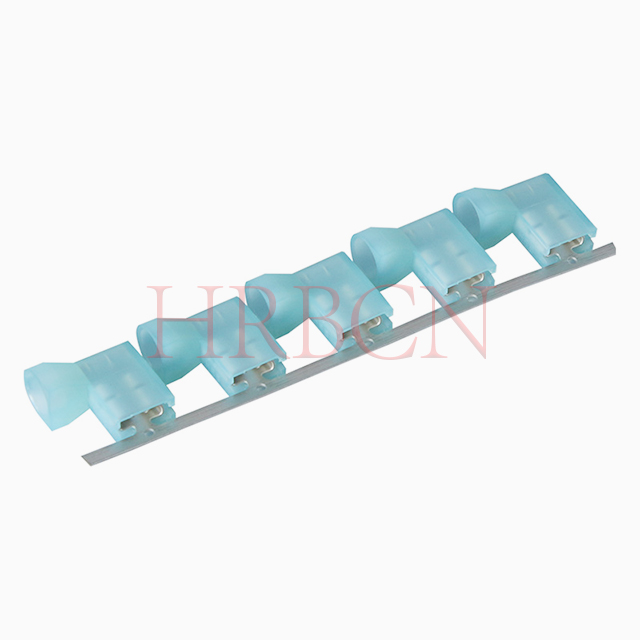

P: ¿Cuáles son las diferencias entre los terminales M7600FNS-5(8)-b y M7600FNS-5(8)-b1? ¿Cómo elegir el correcto?
R: Todos pertenecen a la serie de terminales de bandera hembra totalmente aislados M7600FNS de 6,35 mm.
Las reglas de codificación son las siguientes:
①: (8) representa el grosor de la pestaña del terminal: 0,8 mm.
②: b/b1 representan diferentes diámetros internos de aislamiento y rangos de calibre de cable, ambos para cableado AWG 16-14. b=Ins. Diámetro máximo: 4,06 mm; b1=Ins. Diámetro máximo: 6,60 mm.
③: El grosor de la lengüeta de 0,8 mm proporciona una mejor conductividad, una mayor resistencia a las vibraciones y una mayor capacidad de carga que el tipo de 0,5 mm.
Guía de selección:
① : Seleccione 0,8 mm (8) para aplicaciones de alta intensidad, vibración intensiva y trabajo pesado;
② : Elija b o b1 según el diámetro exterior real del cable para garantizar un ajuste perfecto del aislamiento y el engarzado.
