P: ¿Cuáles son los parámetros básicos del terminal de desconexión macho totalmente aislado de 6,35 mm (AWG12-10)?
A: Tipo de terminal de desconexión rápida: pestañas/tipo recto
Tamaño del cable: AWG12-10 (3,31-5,26 mm²)
Ancho de la pestaña de acoplamiento: 6.35(0.250')
Grosor de la pestaña de acoplamiento: 0,8 mm.
Rango de diámetro de aislamiento compatible: 8,13 mm

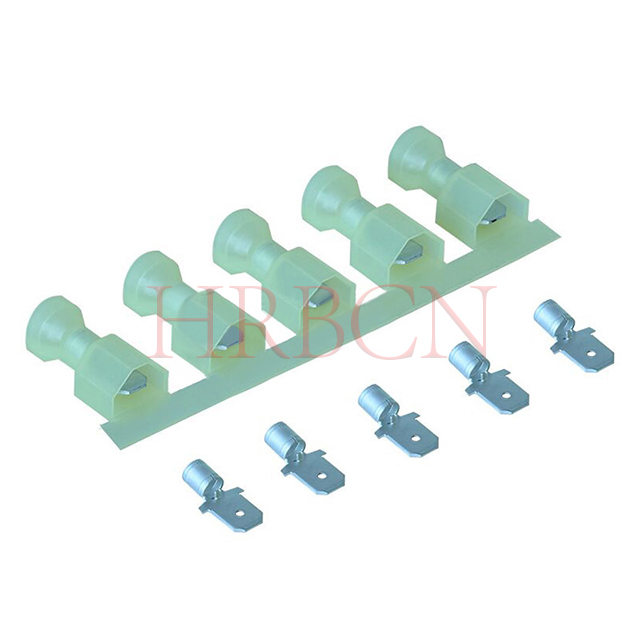

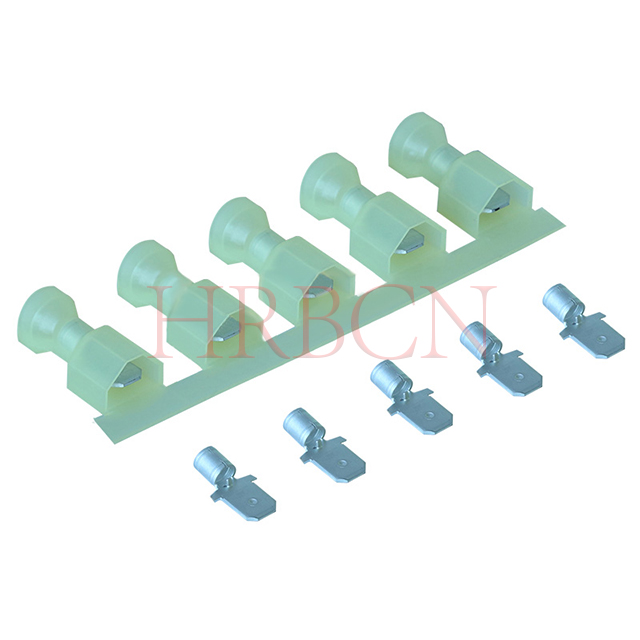

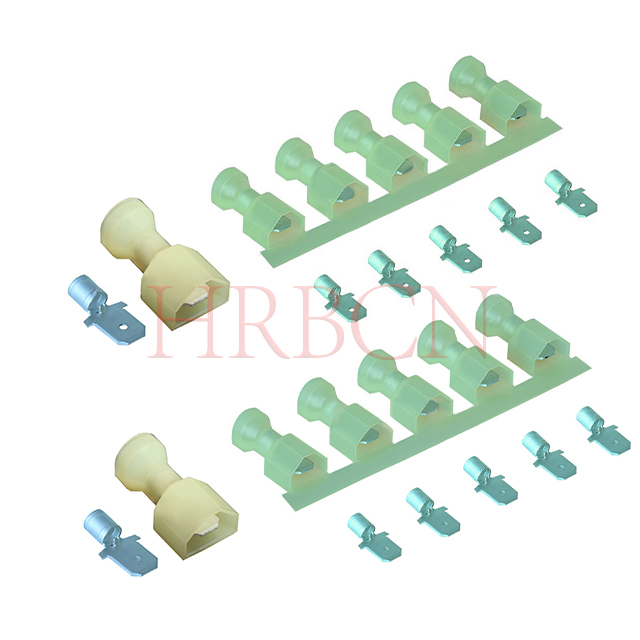

P: ¿Cuáles son las diferencias entre los terminales M6351FNS-5(8)-Y y M6351FNS-5(8)-Y(A)? ¿Cómo elegir el correcto?
R: Todos pertenecen a la serie de terminales rectos macho totalmente aislados M6351FNS de 6,35 mm.
Las reglas de codificación son las siguientes:
①: 5(8) representa el grosor de la lengüeta del terminal: 0,8 mm, ambos para cableado AWG12-10 con Ins. Diámetro máximo: 8,13 mm;
②: Sin sufijo (A) adopta una estructura de retención de orificio con bloqueo fuerte y rendimiento antivibración; con sufijo (A) adopta una estructura de retención con hoyuelos para un enchufe y desenchufe más suaves con fuerza de bloqueo estándar.
Guía de selección:
①: Elija Y sin sufijo (A) para escenarios que requieran un bloqueo firme y resistencia a las vibraciones;
②: Seleccione Y con sufijo (A) para aplicaciones que necesitan una fácil inserción y extracción con demanda de bloqueo convencional;
P: ¿Cuál es la cantidad mínima de pedido para un terminal aislado de 6,35 mm y 0,250 '?
R: MOQ: 5000 unidades/artículo.
P: ¿Cuál es el plazo de entrega para el terminal aislado de 6,35 mm y 0,250 '?
R: L/T: 3-4 semanas.
P: ¿Cuál es la temperatura máxima nominal para este terminal de 6,35 mm?
R: La temperatura máxima es de 105ºC.
P: ¿Cuál es la diferencia entre los conectores de 4,75 mm y 6,35 mm?
R: La diferencia es el ancho de la pestaña del terminal. Los conectores de 4,75 mm son más pequeños y se utilizan para aplicaciones más ligeras, mientras que los de 6,35 mm
Los conectores soportan corrientes más altas.
P: ¿Cómo elijo el tamaño AWG correcto?
R: Seleccione el conector según el calibre de su cable. Este producto está diseñado para cables AWG12-10, lo que garantiza un ajuste de engarzado adecuado.
P: ¿Estos conectores están aislados?
R: Sí, cuentan con una funda completamente aislada para evitar cortocircuitos y mejorar la seguridad.
P: ¿Qué tamaño de cable admite AWG12-10?
R: Este terminal se adapta a cables AWG12-10 con un área de sección transversal de 3,31 a 5,26 mm², ideal para circuitos industriales y automotrices de alta corriente y servicio pesado.

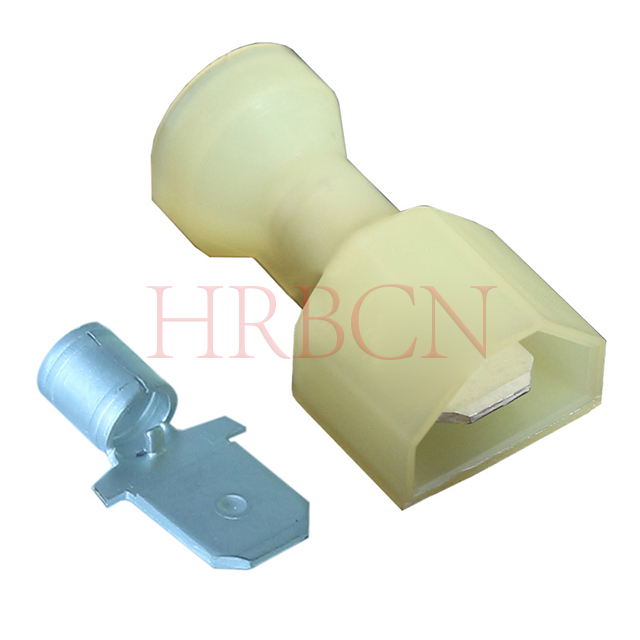

P: ¿Cuál es la diferencia entre modelos con y sin sufijo (A)?
①Sin sufijo (A):
Adopta una estructura de retención de orificios. Se bloquea mediante orificio circular, presentando una fuerte retención, antidesconexión y resistencia a la vibración.
②Con sufijo (A):
Adopta una estructura de retención con hoyuelos. Se posiciona mediante compresión de hoyuelos de resorte, lo que proporciona una inserción y extracción más suaves con fuerza de bloqueo estándar.
P: ¿Qué es un terminal de desconexión macho de 6,35 mm?
R: El terminal de desconexión macho de 6,35 mm es una especie de terminal de pala de 0,250 pulgadas con una lengüeta de 6,35 mm de ancho.
Es un componente de cable a conexión completamente aislado hecho de latón estañado y nailon retardante de llama, ampliamente acoplado con terminales hembra de 6,35 mm para una conexión y desconexión rápida.
Se utiliza comúnmente en mazos de cables de automóviles, electrodomésticos y equipos industriales para conexión de circuitos, y está disponible en diferentes rangos de calibre de cable de AWG12-10, AWG16-14 y AWG22-18.
P: ¿Este terminal es adecuado para uso automotriz?
R: Sí, este terminal de desconexión hembra completamente aislado se usa ampliamente en sistemas de cableado automotriz debido a su conexión segura y
resistencia a las vibraciones.
P: ¿Cuál es la diferencia entre acoplar con terminales hembra rectos y terminales hembra tipo bandera? ¿Cómo elegir el tipo correcto?
R: Tanto los terminales hembra rectos como los terminales hembra tipo bandera pueden acoplarse con terminales de desconexión macho de la misma especificación.
Las principales diferencias son la dirección de instalación, la disposición del cableado y el escenario de aplicación:
①: El terminal hembra recto adopta una estructura recta en línea, con cableado y conexión en dirección horizontal recta.
②: El terminal hembra tipo bandera presenta un diseño de bandera en ángulo recto, que gira la dirección del cableado 90 grados para un enrutamiento lateral y una instalación que ahorra espacio.
③: El rendimiento eléctrico, la clasificación de corriente y la estructura de bloqueo con retén son idénticos para ambos tipos bajo el mismo tamaño de pestaña y calibre de cable.
Guía de selección:
①: Elija terminales hembra rectos para cableado lineal, diseño de arnés directo y suficiente espacio de instalación.
②: Seleccione terminales hembra tipo bandera para espacio de montaje limitado, enrutamiento en ángulo de 90° y cableado interno de equipo compacto.
③: Mantenga el mismo ancho de lengüeta y calibre de cable AWG para garantizar un acoplamiento perfecto con los terminales macho correspondientes.
P: ¿Se puede acoplar un terminal macho AWG12-10 con terminales hembra AWG22-18 o AWG16-14?
R: No, no son intercambiables. Los terminales AWG12-10, AWG16-14 y AWG22-18 difieren en el grosor de la lengüeta del terminal, el tamaño del cilindro de engarzado y la dimensión del contacto interno. Los terminales de calibre de cable que no coinciden no pueden lograr un bloqueo adecuado y una conexión estable, lo que puede causar un contacto deficiente y riesgos de seguridad. Siempre haga coincidir los terminales macho y hembra con la misma especificación y calibre de cable.
