Los entornos industriales exigen una conectividad impecable para mantener operaciones continuas. Una sola falla de cableado en un panel de control desencadena tiempos de inactividad, riesgos de seguridad y complejos circuitos de solución de problemas que paralizan las líneas de producción. Los ingenieros equilibran constantemente la demanda de un montaje rápido con la necesidad absoluta de confiabilidad a largo plazo en condiciones difíciles que involucran fuertes vibraciones, ciclos térmicos y humedad. Usted cierra esta brecha especificando el hardware de conexión correcto desde cero.
La transición de conectores desnudos estándar a un terminal completamente aislado mitiga estos riesgos operativos. Este componente garantiza la integridad de la señal, protege los componentes posteriores de cortocircuitos accidentales y cumple con los mandatos de cumplimiento de seguridad. Al aislar completamente los elementos conductores, estos terminales brindan una defensa sólida contra los contaminantes ambientales y el estrés mecánico. Actualizar su estrategia de terminación previene directamente las fallas ocultas que afectan a los paneles de automatización de alta densidad.
Conclusiones clave
Mitigación de riesgos: especificar un terminal completamente aislado evita cortocircuitos accidentales y arcos eléctricos, actuando como defensa de primera línea para proteger sistemas eléctricos críticos en gabinetes de control industriales densamente poblados.
El material importa: La elección del material aislante (p. ej., nailon frente a vinilo) dicta directamente el rendimiento del terminal bajo exposición química y fluctuaciones extremas de temperatura.
Integridad de la instalación: La confiabilidad de cualquier terminal eléctrico depende completamente de hacer coincidir el tipo de terminal con el calibre de cable correcto, comprender los métodos de terminación adecuados y utilizar herramientas de engarzado calibradas.
Estandarización: la estandarización en conexiones modulares completamente aisladas reduce los costos de mantenimiento a largo plazo, simplifica el diseño del panel y acelera la resolución de problemas del módulo de E/S.
Problemas comunes de conexión eléctrica en la automatización industrial
Degradación de la señal y fallas del módulo de E/S
La automatización industrial moderna se basa en la transmisión precisa de datos entre sensores, controladores lógicos programables (PLC) y actuadores. Las microinterrupciones causadas por conexiones de terminales deficientes interrumpen la lógica del PLC y degradan la precisión del sensor. Cuando una conexión está suelta u oxidada, la resistencia del contacto aumenta. Esta resistencia crea una caída de milivoltios en el punto de terminación. Un módulo de E/S sensible fácilmente malinterpreta esta caída de voltaje como una señal baja falsa o un valor analógico fluctuante.
El impacto en cascada de estas lecturas falsas destruye los programas de producción. La maquinaria automatizada se basa en una lógica determinista. Una señal perdida de un sensor de proximidad provoca que un brazo robótico se estrelle. Un indicador de temperatura mal leído arruina un lote completo de materiales procesados. La resolución de estos fallos intermitentes supone una pérdida enorme de tiempo porque la degradación de la señal fluctúa con la vibración de la máquina o los cambios de temperatura ambiente. Los técnicos suelen pasar horas buscando un único engarzado defectuoso escondido en lo profundo de un conducto de cableado.
Los puntos de falla comunes en los módulos de E/S debido a terminaciones deficientes incluyen:
Señales analógicas fluctuantes de 4-20 mA que provocan velocidades erráticas del variador de frecuencia (VFD).
Se eliminaron las entradas discretas de 24 VCC, lo que provocó que se omitieran los activadores del ciclo de la máquina.
Mayor resistencia en el cableado del termopar, lo que genera falsas alarmas de alta temperatura.
Fallas a tierra intermitentes que restablecen relés sensibles basados en microprocesadores.
Peligros ambientales: humedad, polvo y exposición a productos químicos
Los pisos de las fábricas destruyen el cableado estándar. Las conexiones enfrentan fluidos de corte agresivos en los centros de mecanizado CNC, procedimientos de lavado cáustico a alta presión en plantas de procesamiento de alimentos y partículas abrasivas en el aire en operaciones mineras. Sin la protección adecuada, estos contaminantes cierran la brecha entre las superficies conductoras expuestas. Esto provoca seguimiento, cortocircuitos y corrosión acelerada.
Establecer criterios básicos de éxito para las conexiones eléctricas en estos entornos requiere un estricto cumplimiento de las clasificaciones de protección de ingreso (IP) y los estándares de resistencia a la corrosión. Los terminales deben proteger las superficies de contacto contra el ingreso de humedad y ataques químicos. Cuando los contaminantes traspasan el punto de conexión, la corrosión galvánica se acelera. Devora los metales básicos y destruye la vía eléctrica. Cubrir completamente el punto de conexión actúa como un mecanismo de defensa obligatorio contra estas amenazas ambientales generalizadas.
Estrés mecánico y entornos de alta vibración
La vibración mecánica continua actúa como una fuerza destructiva en el hardware de cableado estándar. Las prensas de estampado pesadas, las centrífugas industriales y los equipos pesados móviles generan resonancia armónica. Esta resonancia viaja directamente a través del mazo de cables hasta el panel de control. Con el tiempo, esta vibración provoca fatiga mecánica en el punto más débil del conjunto: la unión engarzada.
Cuando se especifican terminales inadecuados, la rotura de los cables y las fallas por fatiga se vuelven inevitables. La vibración hace que los hilos de cobre individuales dentro del cable se flexionen contra el borde rígido del cilindro terminal de metal. Sin un soporte de aislamiento adecuado que actúe como alivio de tensión, los hilos se endurecen. Se vuelven quebradizos y eventualmente se rompen. A medida que los hilos se rompen, la capacidad del cable para transportar corriente disminuye. El calentamiento localizado aumenta y la conexión finalmente falla bajo carga mecánica.
Tipos y aplicaciones de terminales eléctricos comunes

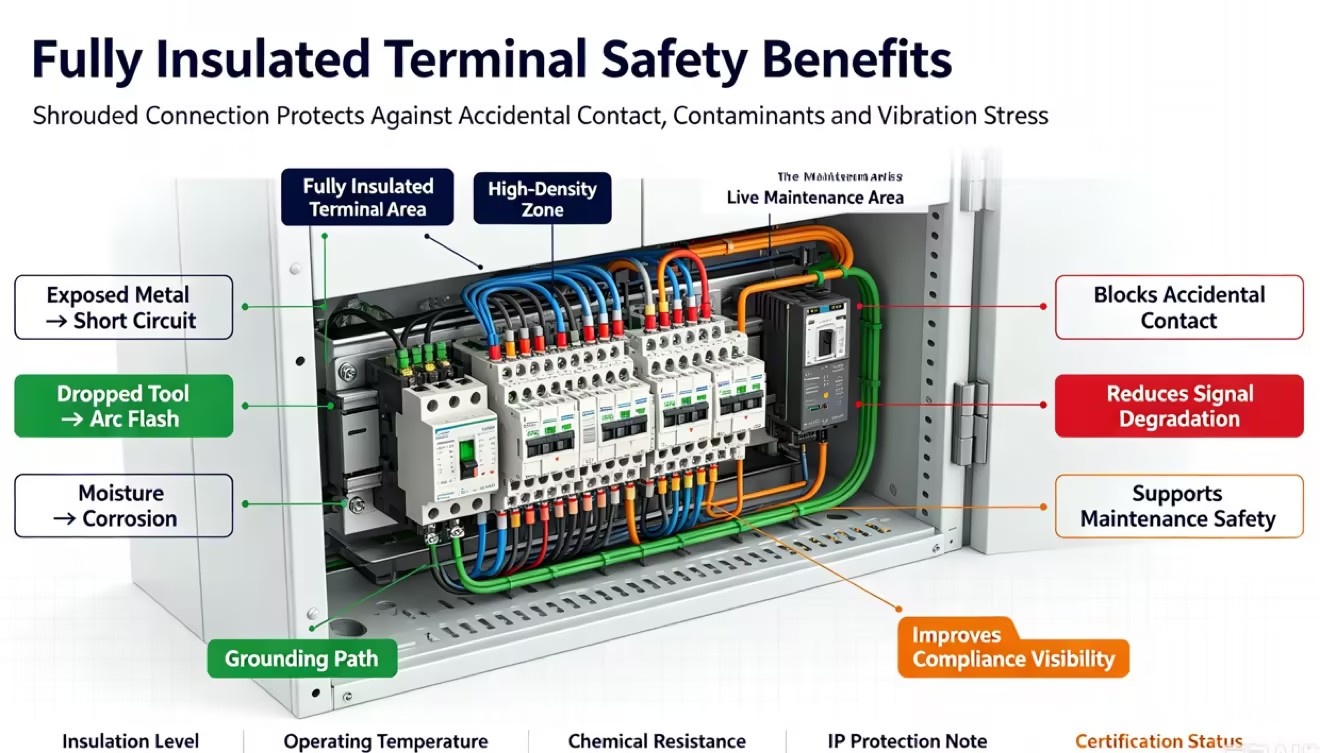

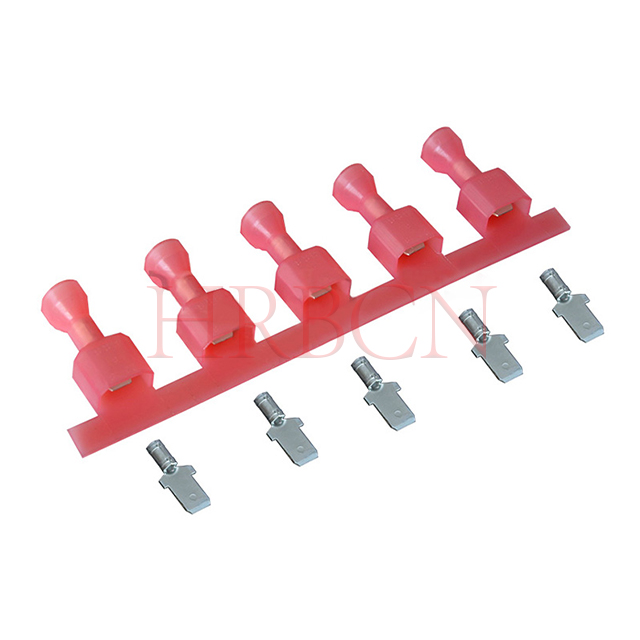

El papel de la terminal totalmente aislada en zonas de alto riesgo
Un terminal completamente aislado presenta una carcasa protectora que se extiende más allá del cilindro de engarzado del cable para cubrir completamente el cuerpo del conector metálico, incluido el receptáculo o la lengüeta. Cuando los componentes macho y hembra se acoplan, ningún metal conductor queda expuesto al entorno circundante. Este diseño es obligatorio para paneles de automatización de alta densidad y productos electrónicos de consumo donde el contacto accidental es una alta probabilidad.
En gabinetes de control densamente poblados, el espacio físico entre relés, contactores y bloques de terminales es mínimo. Un destornillador caído o un ligero movimiento en el mazo de cables une fácilmente dos conexiones desnudas. Esto provoca un arco eléctrico o un cortocircuito total. Al cubrir toda la conexión, estos terminales eliminan el riesgo de contacto incidental. Garantizan que las zonas de alto riesgo permanezcan seguras incluso durante los procedimientos de mantenimiento activo.
Terminales parcialmente aislados versus terminales no aislados: cuándo evitarlos
Comprender la distinción entre tipos de terminales evita fallas catastróficas en el sistema. Los terminales parcialmente aislados cuentan con una funda de plástico que cubre sólo el cilindro de engarzado del cable. Dejan el extremo de acoplamiento completamente expuesto. Los terminales no aislados son componentes metálicos desnudos sin carcasa protectora de ningún tipo. Si bien estas opciones tienen usos específicos, introducen riesgos inaceptables en las aplicaciones de automatización modernas.
Los terminales no aislados pertenecen únicamente a entornos cerrados y estrictamente controlados donde la vibración es mínima. Puede usarlos para puntos de conexión a tierra internos atornillados directamente a un chasis. Sin embargo, debe evitarlos estrictamente en enrutamientos de alto voltaje, bastidores de E/S densamente poblados o cualquier área sujeta a suciedad y humedad. Los terminales parcialmente aislados ofrecen cierto alivio de tensión pero no protegen contra el contacto cruzado accidental en el punto de acoplamiento. Esto los hace inadecuados para espacios reducidos.
| Tipo de terminal | Cobertura de aislamiento | Ventaja principal | Riesgo principal | Aplicación recomendada |
| Totalmente aislado | Barril completo e interfaz de acoplamiento | Máxima protección contra cortocircuitos y arcos eléctricos | Requiere herramientas de engarzado precisas para evitar que se agriete el plástico. | Paneles de alta densidad, enrutamiento de alto voltaje, automatización |
| Parcialmente aislado | Solo cilindro de engarce de alambre | Proporciona alivio de tensión básico y soporte para cables. | El extremo de acoplamiento expuesto permite un contacto cruzado accidental | Aplicaciones de baja densidad y bajo voltaje con amplio espacio |
| Sin aislamiento | Ninguno | Tolerancia a altas temperaturas, fácil inspección visual. | Protección cero contra la humedad, los residuos o el contacto | Conexión a tierra del chasis, entornos cerrados con altas temperaturas |
Desconexiones rápidas, terminales de anillo y conectores de horquilla en paneles de control
Los gabinetes de control industriales utilizan una variedad de tipos de conectores específicos. Cada uno está diseñado para un propósito operativo distinto. Las desconexiones rápidas cuentan con una hoja plana y un receptáculo rizado que se deslizan juntos. Proporcionan una conexión segura que los técnicos pueden conectar o desconectar rápidamente sin herramientas. Los terminales de anillo cuentan con un extremo circular cerrado asegurado con un perno roscado y una tuerca. Los conectores de pala tienen un diseño de horquilla de extremo abierto que permite la instalación sin quitar completamente el tornillo de fijación.
Los ingenieros evalúan diariamente las compensaciones entre estos diseños. Las desconexiones rápidas aisladas destacan en aplicaciones que requieren mantenimiento frecuente. Permiten a los técnicos cambiar relés o sensores defectuosos en segundos. Por el contrario, los terminales de anillo proporcionan la máxima seguridad contra vibraciones fuertes. No pueden separarse del perno de montaje incluso si la tuerca se afloja ligeramente. Los conectores de pala ofrecen un término medio. Aceleran la instalación en bloques de terminales pero carecen de la resistencia absoluta a la extracción de un terminal de anillo.
Integración del sistema: cableado de relés, disyuntores y distribución de energía
Un conector de terminal eléctrico sirve como elemento fundamental del diseño más amplio del panel. La integración del sistema requiere enrutar la energía desde los bloques de distribución principales a través de disyuntores, hacia los relés de control y, finalmente, hacia los dispositivos de campo. La gestión de esta compleja red de cableado exige un enfoque estratégico para la terminación.
Las conexiones completamente aisladas se vuelven especialmente críticas cuando se enruta cableado de alimentación de alto voltaje junto con módulos de E/S sensibles de bajo voltaje. En un panel de voltaje mixto, la interferencia electromagnética (EMI) y el riesgo de cortocircuitos catastróficos de voltaje cruzado siguen siendo amenazas constantes. El uso de conectores completamente cubiertos en el lado de alto voltaje garantiza la seguridad. Si un cable de sensor de bajo voltaje se suelta y toca físicamente una conexión de relé de alimentación, la barrera de aislamiento evita que una sobretensión destructiva rompa la placa lógica del PLC.
Cómo elegir terminales completamente aislados
Selección de materiales de aislamiento y límites térmicos
Los fabricantes moldean la carcasa protectora de un terminal a partir de uno de tres polímeros primarios: nailon (poliamida), vinilo (PVC) o policarbonato (PC). La selección de este material dicta los límites térmicos, la flexibilidad mecánica y la resistencia a la degradación química del terminal. El nailon es el estándar de la industria para aplicaciones automotrices y de maquinaria pesada. Ofrece una resistencia excepcional a los solventes, aceites e hidrocarburos industriales al tiempo que mantiene la integridad estructural en un amplio rango de temperaturas.
El vinilo es un material más rígido. Funciona bien en ambientes interiores estándar, pero se vuelve quebradizo y se agrieta cuando se expone al frío extremo o a la radiación UV continua. El policarbonato ofrece una resistencia superior a las altas temperaturas y al impacto. Los ingenieros especifican PC para electrónica de consumo exigente o equipos de procesamiento industrial de alto calor. La selección del material incorrecto conduce directamente a la fractura del aislamiento y, eventualmente, a una falla eléctrica.
| Material de aislamiento | Clasificación de temperatura típica | Flexibilidad y durabilidad | Resistencia química | Mejor caso de uso |
| Nailon (Poliamida) | -40°C a 105°C | Alta flexibilidad, resiste el agrietamiento bajo tensión. | Excelente resistencia a aceites, solventes y combustibles. | Automotriz, maquinaria pesada, zonas de alta vibración. |
| Vinilo (PVC) | -10°C a 90°C | Moderado; Puede volverse quebradizo a temperaturas bajo cero. | Buena resistencia a la humedad, pobre contra disolventes agresivos. | Paneles de control interiores estándar, uso comercial ligero. |
| Policarbonato (PC) | -40°C a 125°C | Alta resistencia al impacto, estructura rígida. | Fuerte resistencia a los ácidos y al desgaste ambiental. | Procesamiento industrial a altas temperaturas, electrónica de consumo. |
Especificaciones de conductividad y metales base
Debajo del aislamiento, el rendimiento del terminal depende completamente de su metal base. El cobre sirve como estándar industrial para conexiones de alto rendimiento debido a su conductividad eléctrica superior. Minimiza la resistencia y evita el calentamiento localizado. Sin embargo, el cobre puro es relativamente blando. En aplicaciones que requieren mayor resistencia mecánica y resistencia a la flexión, los fabricantes suelen especificar latón. Si bien el latón tiene una conductividad ligeramente menor que el cobre, su rigidez garantiza que la pestaña mantenga su forma durante múltiples ciclos de inserción.
Independientemente del metal base, el electroestaño sigue siendo una especificación obligatoria para aplicaciones industriales exigentes. El cobre desnudo se oxida rápidamente cuando se expone al aire. Forma una capa resistiva que degrada la calidad de la señal. Una capa uniforme de estañado protege el metal base de la oxidación y la corrosión galvánica. Esto garantiza una conexión estable y de baja resistencia durante la vida útil del equipo.
Compatibilidad del calibre del cable y capacidad de carga de corriente
Las dimensiones físicas de un terminal están diseñadas para aceptar un rango específico de tamaños de calibre de alambre americano (AWG). Hacer coincidir el terminal con la especificación AWG exacta del cable es un requisito no negociable para la seguridad del sistema. Los terminales utilizan un sistema de codificación de colores estándar de la industria para indicar su rango de cables.
El uso de un terminal de gran tamaño para un cable pequeño da como resultado un engarce flojo. El cable se desprende fácilmente bajo tensión mecánica. La falta de compresión conduce a una alta resistencia de contacto, caída de voltaje y fuga térmica. Por el contrario, intentar introducir un cable grande en un terminal de tamaño insuficiente requiere cortar hilos de cobre para que encaje. Esto reduce la capacidad de transporte de corriente del cable. Crea un cuello de botella grave que genera niveles peligrosos de calor y plantea un peligro de incendio inmediato.
| Código de color de aislamiento | Rango AWG | Corriente máxima típica (amperios) | Aplicación común |
| Red | 22 AWG a 18 AWG | Hasta 10A | Sensores de bajo voltaje, entradas PLC, luces indicadoras. |
| Azul | 16 AWG a 14 AWG | Hasta 15A | Relés de control, motores pequeños, enrutamiento de energía estándar |
| Amarillo | 12 AWG a 10 AWG | Hasta 24A | Distribución principal de energía, contactores pesados, calentadores. |
Cumplimiento y normas de seguridad de terminales
Normas UL, CSA e IEC para gabinetes de control industriales
Los terminales del panel de control industrial deben cumplir con las normas de seguridad pertinentes. UL 486A-486B y CSA C22.2 No. 65 cubren los requisitos para conectores de cables en América del Norte, mientras que IEC 61210 se aplica a terminales planos de conexión rápida. El uso de terminales compatibles ayuda a mejorar la seguridad de la conexión y respalda la certificación y los requisitos reglamentarios de los equipos eléctricos.
Cumplimiento de RoHS y REACH en electrónica de consumo
El cumplimiento de RoHS y REACH es importante para los terminales utilizados en productos electrónicos y equipos vendidos en la Unión Europea. RoHS restringe sustancias peligrosas como plomo, mercurio y cadmio, mientras que REACH controla el uso de ciertos productos químicos en materiales y fabricación. La elección de materiales de revestimiento y aislamiento de terminales compatibles ayuda a que los productos cumplan con los requisitos medioambientales de los mercados globales.
Herramientas de instalación y engarzado de terminales
Requisitos de herramientas: herramientas de engarzado estándar versus especializadas
La integridad mecánica de una terminación está indisolublemente ligada a la herramienta utilizada para crearla. Un terminal completamente aislado requiere juegos de troqueles específicos diseñados para comprimir el cilindro de metal sin perforar ni aplastar la carcasa de plástico circundante. Las herramientas manuales estándar y no calibradas aplican una presión desigual. Deforman los barriles y comprometen el aislamiento.
Las herramientas de engarzado con trinquete especializadas son obligatorias para instalaciones profesionales. Estas herramientas cuentan con un mecanismo que evita que las mordazas se abran hasta que se complete un ciclo de engarzado completo calibrado en fábrica. Los troqueles proporcionan un doble engarce. Una sección comprime el cilindro de alambre para lograr conductividad eléctrica. Una sección secundaria comprime suavemente la funda aislante para proporcionar alivio de tensión mecánica. La utilización de las herramientas correctas previene las fallas ocultas asociadas con el aislamiento agrietado y los hilos sueltos de los cables.
Velocidad de instalación versus confiabilidad a largo plazo
La selección de terminales debe equilibrar la velocidad de instalación con la confiabilidad a largo plazo. Los bloques de terminales a presión y las desconexiones rápidas permiten una instalación más rápida y un mantenimiento más sencillo, mientras que los terminales de anillo brindan una conexión más segura para aplicaciones con alta vibración o cambios de temperatura. Elija el tipo de conexión según el entorno operativo y los requisitos de mantenimiento.
Bloques de terminales modulares y simplificación del cableado
Los bloques de terminales modulares ayudan a organizar el cableado complejo del panel de control al proporcionar puntos de conexión claros entre el cableado interno y de campo. Cuando se utilizan con terminales completamente aislados, facilitan la instalación, identificación y mantenimiento del cableado. Los tipos de terminales estandarizados y los bloques de terminales etiquetados también simplifican la resolución de problemas y las modificaciones futuras, al tiempo que ayudan a reducir el tiempo de mantenimiento.
Conclusión
Audite su inventario de herramientas actual para asegurarse de que los técnicos utilicen engarzadores de trinquete calibrados y diseñados específicamente para terminales aislados.
Trace el diseño de su panel para identificar zonas de alta densidad donde las desconexiones rápidas completamente cubiertas acelerarán el mantenimiento sin comprometer la seguridad.
Defina los riesgos ambientales de su aplicación, incluidas las temperaturas extremas y la exposición a productos químicos, para seleccionar el material aislante adecuado.
Solicite muestras de ingeniería a los fabricantes para realizar pruebas físicas de tracción y verificar la compatibilidad con sus calibres de cable específicos antes de la adquisición en masa.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre un terminal completamente aislado y uno parcialmente aislado?
R: Un terminal completamente aislado cubre todo el cuerpo conductor, incluida la interfaz de acoplamiento, para evitar todo contacto accidental. Un terminal parcialmente aislado solo cubre el cilindro de engarce del cable, dejando el anillo metálico, la pala o el seccionador expuestos a posibles cortocircuitos.
P: ¿Por qué utilizar desconexiones rápidas completamente aisladas en la automatización industrial?
R: Proporcionan un equilibrio crítico entre velocidad y seguridad. Permiten a los técnicos reemplazar rápidamente componentes defectuosos como relés o sensores durante el mantenimiento y, al mismo tiempo, cubren completamente la conexión para protegerla contra cortocircuitos accidentales en paneles de control densamente poblados.
P: ¿Puedo usar alicates estándar para engarzar un terminal aislado?
R: No. Los alicates estándar aplican una presión desigual, lo que aplasta el aislamiento, corta los hilos del cable o provoca una conexión floja. Debe utilizar una herramienta de engarzado con trinquete calibrada diseñada específicamente para terminales aislados para garantizar una unión mecánica segura y hermética.
P: ¿Cómo elijo entre aislamiento de nailon y vinilo?
R: Elija nailon para entornos hostiles. Ofrece una resistencia superior a los productos químicos industriales, los aceites y las fluctuaciones extremas de temperatura. El vinilo es adecuado para ambientes interiores estándar con clima controlado, pero se vuelve quebradizo y se agrieta cuando se expone a temperaturas bajo cero o solventes fuertes.
P: ¿Qué sucede si uso un terminal clasificado para un calibre de cable mayor?
R: El uso de un terminal de gran tamaño da como resultado una conexión mal engarzada. El cable no se comprimirá lo suficientemente fuerte, lo que provocará una alta resistencia eléctrica, sobrecalentamiento localizado, posibles arcos eléctricos y una alta probabilidad de que el cable se salga debido a una tensión mecánica.
P: ¿Alguna vez se aceptan terminales desnudos en los paneles de control?
R: Los terminales desnudos generalmente solo son aceptables para puntos de conexión a tierra dedicados atornillados directamente a un chasis donde la vibración es mínima y no hay riesgo de contacto cruzado con energía viva o líneas de datos sensibles. De lo contrario, se requieren terminales aislados.
