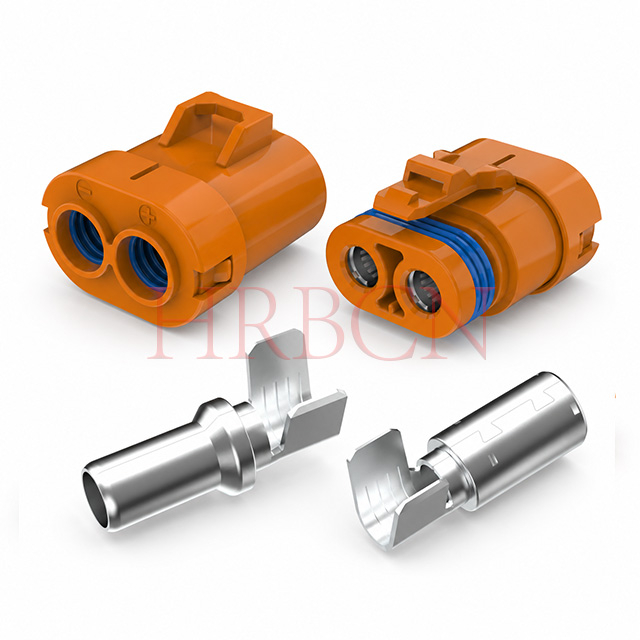

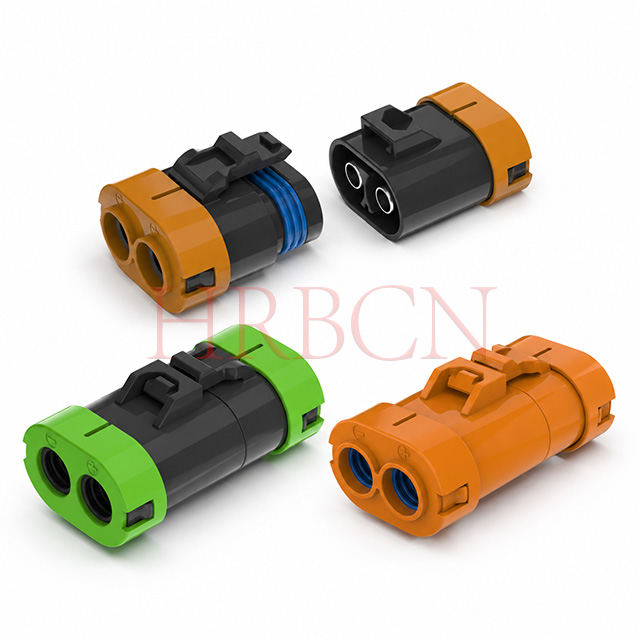

Conector de alta corriente de cable a cable impermeable IPX7 de 2 pines con paso de 11,0 mm | Serie HRB M1103
Definición de P/N
M1103 F -1X2 -X -X
① ② ③ ④

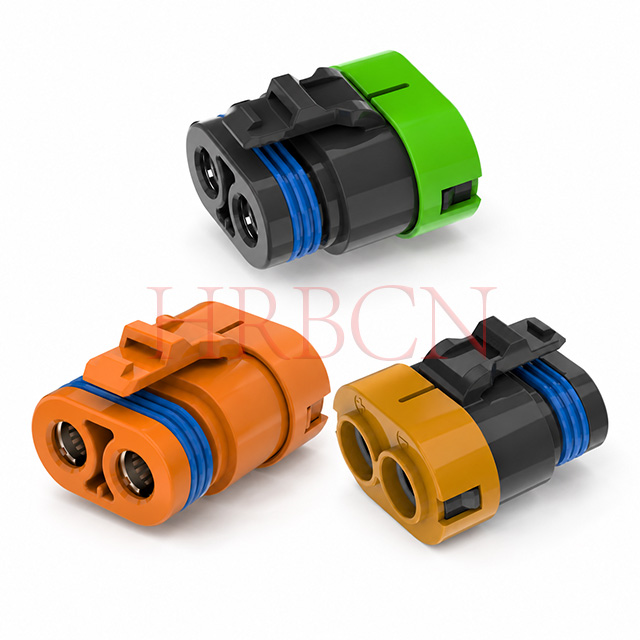

①F: Mujer
② Número de pin: una sola fila, 2 pines
③A:AWG6 OD8.00~8.60mm/tapón de sellado azul
B: AWG8 OD5.90~6.80mm/tapón de sellado verde (envío disperso)
C: AWG10 OD3.80~4.60mm/tapón de sellado amarillo (envío disperso)
④Color: B: Negro; O: naranja
M1103 M -1X2 -X -X
① ② ③ ④

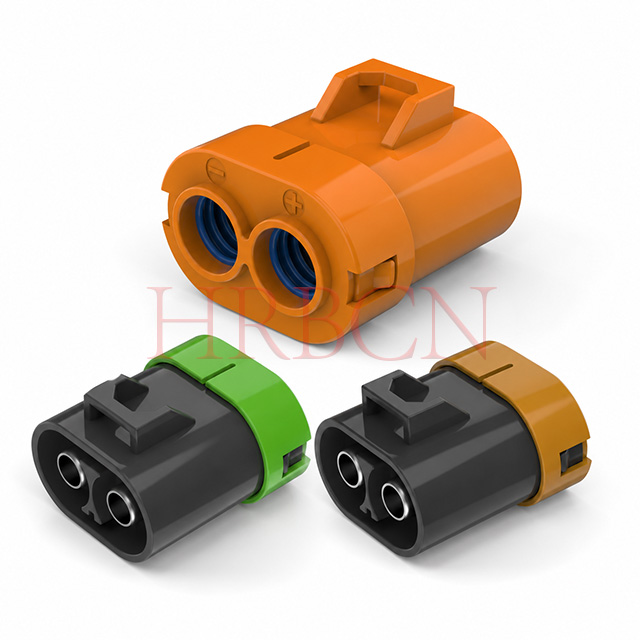

①M: Masculino
② Número de pin: una sola fila, 2 pines
③A:AWG 6# OD8.00~8.60mm/tapón de sellado azul
B: AWG 8# OD5.90~6.80mm/tapón de sellado verde (envío disperso)
C: AWG 10# 0D3.80~4.60mm/tapón de sellado amarillo (envío disperso)
④Color: B: Negro; O: naranja
T11019PS -P- X-2
① ②

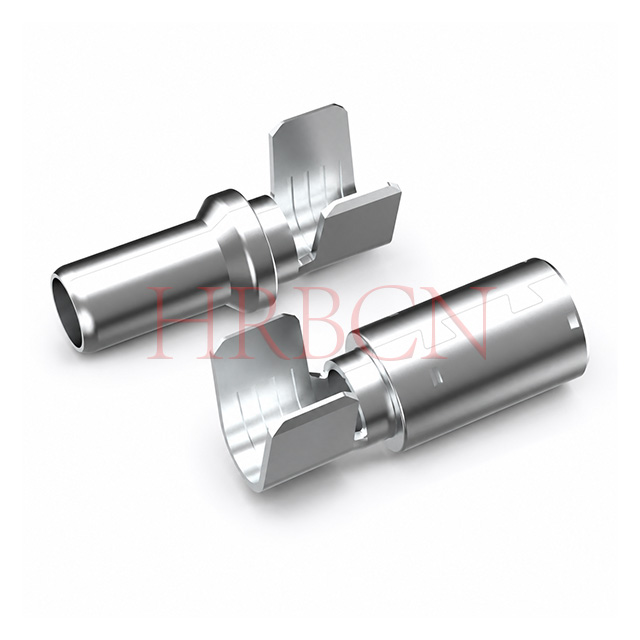

①T11020PS: serie HRB, terminal macho
②L : AWG6 (13,25 mm²)
M: AWG8 (8,34 mm²)
Tamaño: AWG10 (5,3 mm²)
T11020PS -P- X-2
① ②
①T11020PS: serie HRB, terminal hembra
②L : AWG6 (13,25 mm²)
M: AWG8 (8,34 mm²)
Tamaño: AWG10 (5,3 mm²)
Características principales
Corriente CA/CC máxima de 80 A y voltaje nominal de 600 V, voltaje soportado de 2200 V, resistencia de aislamiento mínima de 2000 MΩ, salida de potencia estable para equipos pesados.
Los tapones de sellado de silicona multicolor combinan con cables AWG6#/8#/10, logran un rendimiento IPX7 a prueba de agua y polvo, adecuados para ambientes exteriores húmedos y lluviosos a largo plazo.
Sin hebilla de presión adicional separada; Las púas de bloqueo interiores moldeadas bloquean los terminales firmemente para evitar el contacto suelto bajo la vibración continua de motores, vehículos y drones, lo que reduce la tasa de fallas del equipo.
Carcasa de plástico retardante de llama PA6 UL94V-0, rango de temperatura de funcionamiento -40 °C ~ +125 °C, envejecimiento anti-alta temperatura, cumple con el cumplimiento ambiental global RoHS y REACH.

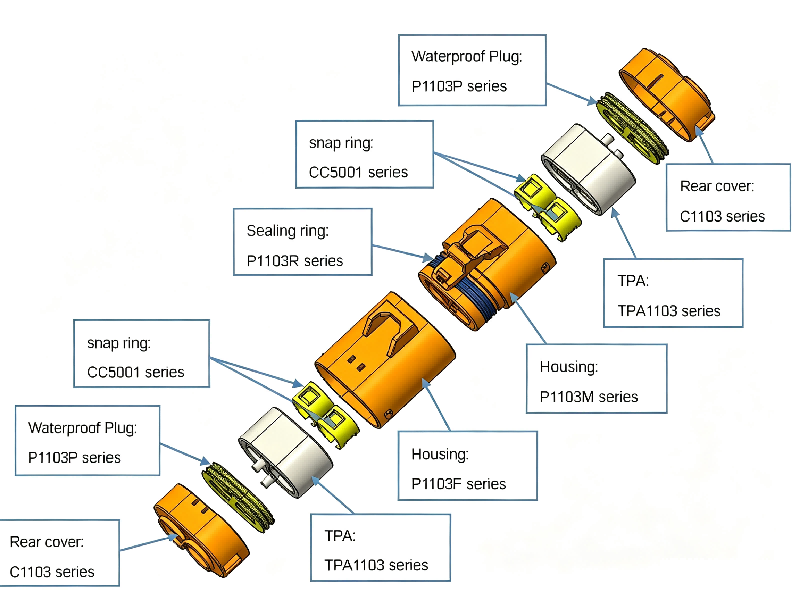

Juego completo de carcasas macho, conectores de PCB y terminales de engarce disponibles; colores de carcasa negro/naranja opcionales, envío disperso de diferentes tapones de sellado para ensamblaje de arnés flexible.
