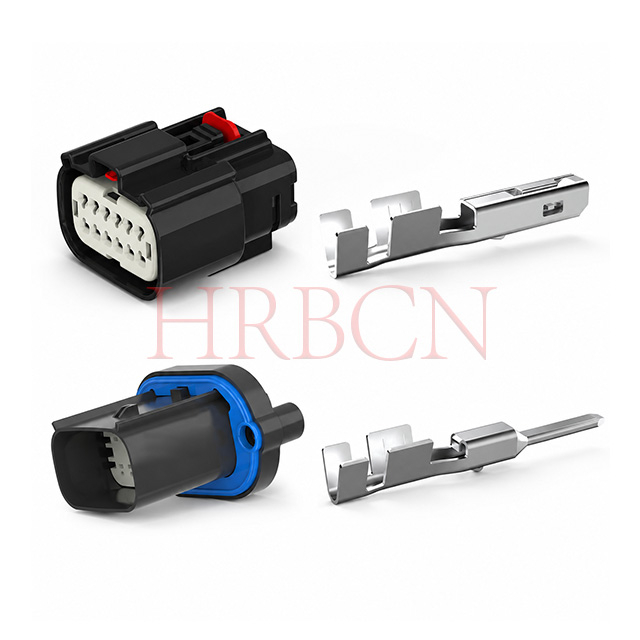

Conector de cable a cable resistente al agua IP67 e IP69K serie A-M3500 con montaje en panel | HRB​

P/N Definición

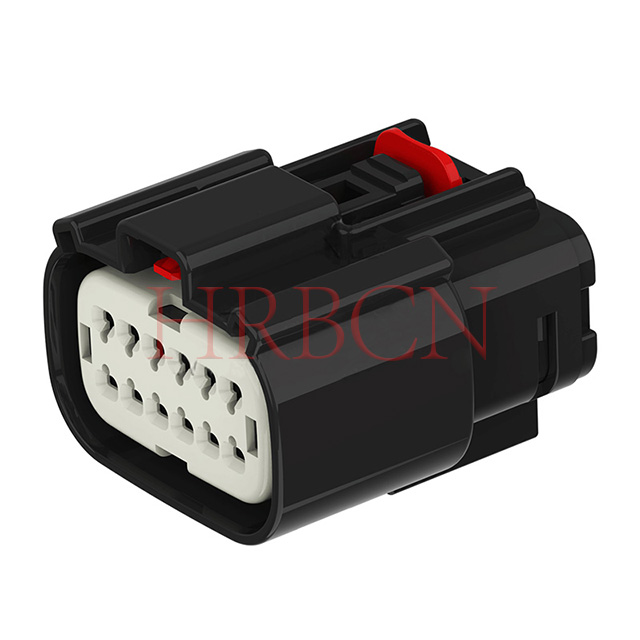

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: número de serie del artículo HRB

②: Número de pines por fila: 2/3/4/6/8/10

③: Código de codificación: tipo A/B/C/D

④: HSG  Color: B: negro, Y: amarillo, LG: Gris claro, DG: gris oscuro, SG: Gris piedra, N: Natural

⑤: Color del sello del anillo: GN: verde, R: rojo

⑥: C: Con CPA, En blanco: Sin CPA

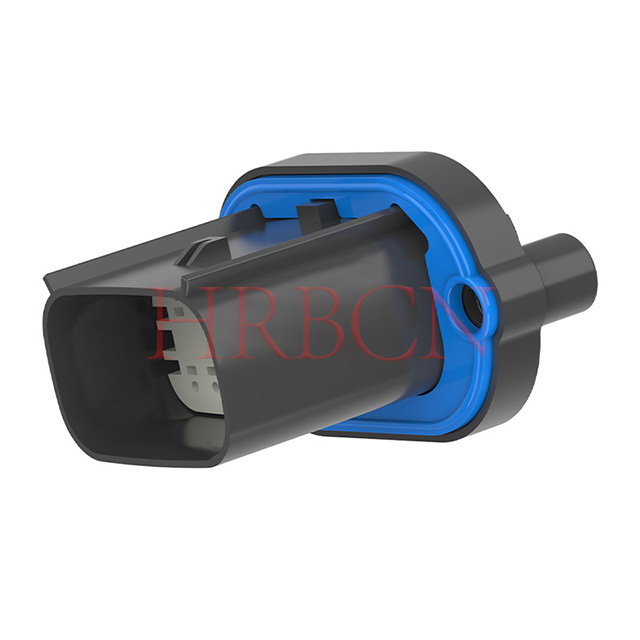

A-M35008-2xN-XX

        ①            ② ③④

①: número de serie del artículo HRB

②: Número de pines por fila: 2/3/4/6/8/10

③: Código de codificación: tipo A/B/C/D

④: Sin color de tuerca: B: Negro, LG: Gris claro, DG: Gris oscuro, SG: Gris piedra;

      Con color tuerca: C: Negro, D:  Gris claro, E: Gris oscuro, F: Gris piedra;

Especificación de par para tornillos de panel

Par de apriete manual estándar:

Tornillo M3: 0,6–0,8 N·m

Tornillo M4: 1,0–1,2 N·m

Los clientes deberán realizar pruebas sobre el tamaño y tipo de tornillo real para validar la idoneidad para su aplicación específica.

Ventajas clave

1. Protección dual IP67 e IP69K, resistente al lavado industrial a alta presión.

2. Dos estilos de instalación: montaje en panel con brida y cable a cable en línea para montaje en gabinete

3. La combinación de colores A/B/C/D evita un acoplamiento incorrecto entre diferentes circuitos

4. El bloqueo CPA opcional mejora el rendimiento anti-retroceso del terminal bajo vibración

5. El amplio rango de temperatura se adapta a entornos hostiles del motor, exteriores y agrícolas.

6. Múltiples opciones de color de carcasa y sello para diferenciación de circuitos

7. Torque de tornillo de montaje estándar M3/M4 para una instalación estable del panel
