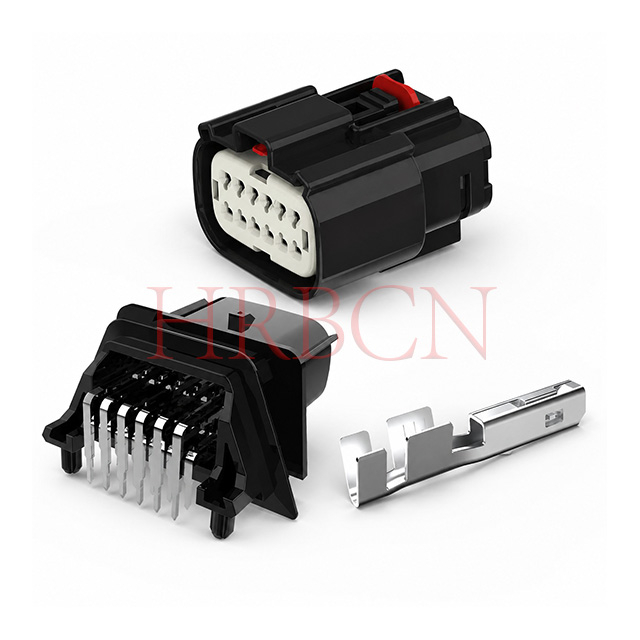

Cable impermeable de paso de 3,5 mm para subir al conector

P/N Definición

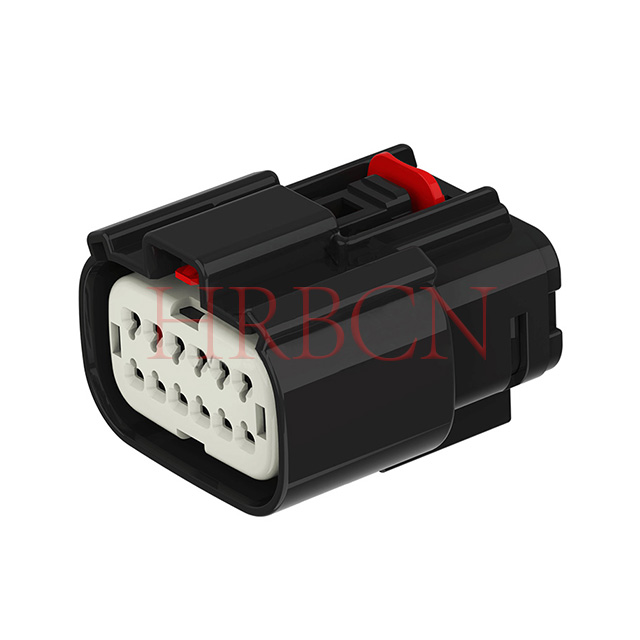

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: número de serie del artículo HRB

②: Número de pines por fila: 2/3/4/6/8/10

③: Código de codificación: tipo A/B/C/D

④: HSG Color: B: negro, Y: amarillo, LG: Gris claro, DG: gris oscuro, SG: Gris piedra, N: Natural

⑤: Color del sello del anillo: GN: verde, R: rojo

⑥: C: Con CPA, En blanco: Sin CPA

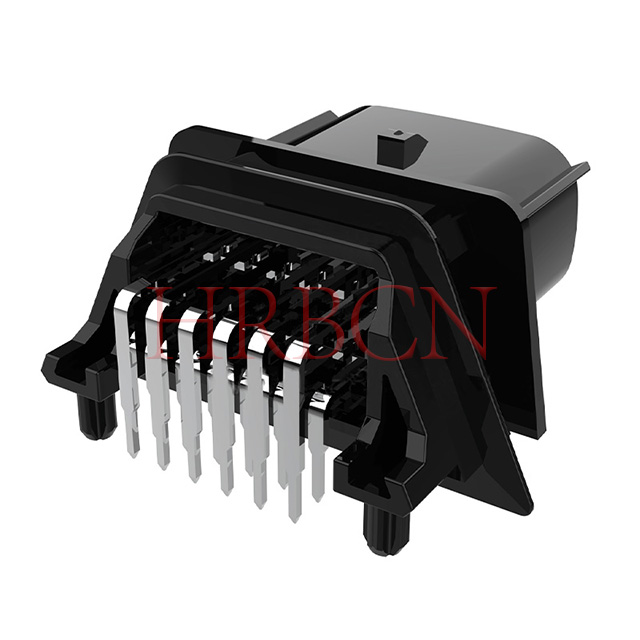

A-M35009-2xN-XC

        ①            ② ③④

①: número de serie del artículo HRB

②: Número de pines por fila: 2/3/4/6/8/10

③: Código de codificación: tipo A/B/C/D

④: Color: Negro, Gris claro, Gris oscuro, Gris piedra;

Especificación de diseño de PCB

Tipo de conector: Conector PCB de arnés de cola de soldadura

Grosor de PCB recomendado: 1,60 mm

Orientación de montaje: instalación de PCB horizontal en ángulo recto de 90°

Estándar de cumplimiento

• Cumple con la especificación automotriz LV214

• Totalmente compatible con RoHS y REACH

• Certificado TUV

Ventajas clave del producto

1. Sellado dual IP67 e IP69K, resistente al lavado industrial a alta presión y a la lluvia/polvo en exteriores.

2. Diseño de cola de soldadura en ángulo recto de 90°, ajuste perfecto para placas PCB estándar de 1,6 mm

3. El bloqueo secundario CPA opcional evita que el terminal se salga debido a vibraciones prolongadas

4. Los códigos de clave de varios tipos (A/B/C) evitan la conexión errónea del circuito cruzado

5. El amplio rango de temperatura adapta el motor de automóvil, la maquinaria agrícola y el monitoreo exterior

6. Certificaciones completas: estándar automotriz LV214, TUV, RoHS, compatible con REACH

7. Múltiples opciones de color de carcasa para identificación de circuitos
