Las conexiones eléctricas en sistemas HVAC y electrodomésticos conllevan riesgos increíblemente altos. Un único punto de falla conduce fácilmente a un tiempo de inactividad del equipo, provoca retiradas del mercado del fabricante o crea graves riesgos de incendio. Los ingenieros enfrentan un desafío constante al especificar conectores de cables para estos entornos exigentes. Estos componentes deben resistir ciclos térmicos continuos, altas vibraciones, exposición a productos químicos y humedad constante. También deben mantener estrictos controles de calidad durante el montaje de la producción en masa.
Seleccionar el conector de terminal correcto requiere un marco de evaluación técnica riguroso. Debe considerar cuidadosamente las demandas ambientales junto con las propiedades del material base. Los requisitos de rigidez dieléctrica juegan un papel muy importante en la selección de componentes para espacios reducidos. Comprender estas variables le ayuda a determinar casos de uso específicos para diferentes estilos de conectores. Aprenderá exactamente cuándo la seguridad y la durabilidad requieren un terminal completamente aislado para proteger todo el circuito.
Conclusiones clave
La compatibilidad ambiental no es negociable: el cableado de HVAC y electrodomésticos debe tener en cuenta la vibración, la condensación, la exposición al refrigerante y las temperaturas extremas, lo que dicta la elección del metal base y el aislamiento.
El aislamiento dicta la seguridad en espacios reducidos: un terminal completamente aislado es fundamental para prevenir fallas de arco y cortocircuitos en tableros de control de alta densidad, contactores de compresores y carcasas de motores.
La selección de materiales impulsa la longevidad: el aislamiento de nailon supera al PVC en aplicaciones de electrodomésticos de alta temperatura, mientras que el cobre estañado previene la corrosión en unidades HVAC con mucha humedad.
Las herramientas afectan la confiabilidad: incluso el terminal de más alta calidad fallará si se engarza con herramientas mal calibradas o que no coinciden, lo que hace que el control de calidad de fabricación y las pruebas de tracción sean una parte fundamental de la selección del conector.
Requisitos de cableado de electrodomésticos y HVAC
Ciclos térmicos y resistencia al calor
El calentamiento y enfriamiento repetidos pueden hacer que los metales de los terminales se expandan y contraigan, lo que puede aflojar el engarce con el tiempo. Esto puede aumentar la resistencia eléctrica, generar calor y dañar el terminal o el aislamiento. Elija terminales con clasificaciones de temperatura adecuadas, como 105 °C para aplicaciones estándar o clasificaciones más altas para equipos de calefacción industrial. Los ciclos térmicos también pueden desgastar las placas protectoras y aumentar el riesgo de corrosión.
Vibración y estrés mecánico
La vibración del motor puede aflojar las conexiones de los terminales en electrodomésticos como lavadoras, compresores y ventiladores. Un engarzado débil puede causar formación de arcos o pérdida de energía con el tiempo. Para aplicaciones de alta vibración, utilice terminales con fuerte retención mecánica, espesor de metal adecuado y funciones de bloqueo para mantener la conexión segura.
Riesgos químicos, de humedad y de condensación
Los terminales de HVAC y electrodomésticos pueden estar expuestos a la humedad, la condensación, los aceites, los refrigerantes y los productos químicos de limpieza. Estas condiciones pueden causar corrosión y reducir la confiabilidad de la conexión con el tiempo. El revestimiento resistente a la corrosión, como el estañado, ayuda a proteger el metal del terminal y a mantener una conductividad eléctrica estable en ambientes húmedos o expuestos a productos químicos.
Terminales desnudos versus parcialmente aislados versus completamente aislados
Terminales desnudos
Los terminales desnudos carecen de carcasa protectora de plástico. Se componen íntegramente de metal estampado y chapado. Son apropiados para puntos de puesta a tierra internos donde los riesgos de cortocircuito son prácticamente nulos. Conectar cables de tierra directamente a un chasis metálico es una aplicación común para este estilo.
Sin embargo, el metal desnudo tiene graves limitaciones operativas. La exposición a cables activos adyacentes crea un peligro inmediato de cortocircuito. También son muy susceptibles a la oxidación rápida en ambientes húmedos. Nunca debe utilizar terminales desnudos en mazos de cables densos donde sea posible el contacto físico con otros componentes o la carcasa exterior.
Terminales parcialmente aislados
Los terminales parcialmente aislados protegen sólo la sección del cilindro del cable. El extremo acoplado permanece completamente expuesto. Son estándar en aplicaciones donde los conectores tienen una amplia separación física. La principal desventaja es la velocidad de fabricación y las capacidades de inspección visual.
Puede realizar fácilmente una inspección visual de la calidad del engarzado en la línea de montaje. Los operadores pueden ver si los hilos de alambre se asientan correctamente dentro del cañón antes de mover el arnés a la siguiente estación. Sin embargo, el metal expuesto en el extremo acoplado sigue siendo vulnerable. El contacto accidental con herramientas u otros cables puede provocar fácilmente un cortocircuito durante la operación o el mantenimiento.

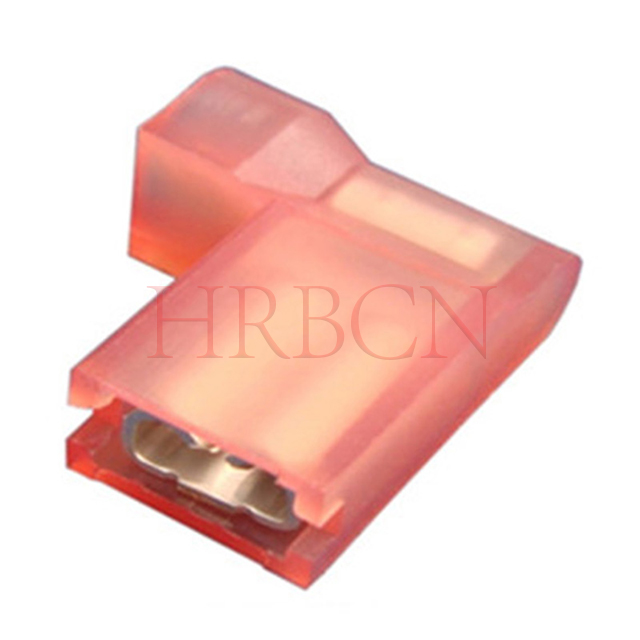

La terminal completamente aislada
El diseño estructural de un terminal completamente aislado cubre tanto el cilindro del cable como el mecanismo de acoplamiento. La carcasa protectora de plástico se extiende completamente sobre el receptáculo o lengüeta. Este diseño específico es obligatorio en paneles de control HVAC densamente poblados. Los interruptores de relé y los mazos de cables de los electrodomésticos requieren esta protección estricta para funcionar de forma segura.
Previene activamente el contacto accidental de metal con metal en espacios reducidos. El aislamiento completo proporciona una rigidez dieléctrica superior en todos los ámbitos. Admite de forma segura aplicaciones de 300 V y 600 V sin formar arcos en espacios reducidos. Este diseño también ofrece importantes ventajas de seguridad durante el mantenimiento de rutina. Protege a los técnicos de campo de circuitos activos durante reparaciones activas y evita la conexión a tierra accidental contra el chasis metálico al solucionar problemas en compartimentos confinados.
Tipos de conectores de terminales comunes
Desconexiones rápidas (conectores de pala/hoja)
Las desconexiones rápidas dominan los sectores de fabricación de electrodomésticos y HVAC. Permiten un rápido montaje y desmontaje en la línea de producción. Los tamaños estándar de la industria incluyen anchos de pestaña de 0,250' (6,3 mm) y 0,187' (4,8 mm). Estas dimensiones coinciden perfectamente con las entradas estándar de relés y contactores.
Las desconexiones rápidas completamente aisladas son la opción predeterminada para los relés del compresor. Mantienen un estricto aislamiento eléctrico entre pines estrechamente espaciados. Debe evaluar las fuerzas de inserción y extracción durante la fase de especificación. Los terminales deben deslizarse fácilmente pero sujetarse con suficiente fuerza para resistir la vibración. Muchos cuentan con un pequeño hoyuelo o retén que encaja con un orificio en la pestaña de acoplamiento para un bloqueo mecánico seguro.
Terminales de anillo y horquilla
Los terminales de anillo y horquilla proporcionan conexiones atornilladas muy seguras. Los encontrará muy utilizados en bloques de terminales y postes de conexión a tierra. Un terminal de anillo requiere la extracción completa del tornillo para su instalación. Esto lo hace altamente resistente a la desconexión inducida por vibraciones. No puede retirarse a menos que el tornillo falle por completo.
Los terminales de horquilla permiten una instalación más rápida en la línea de montaje. Simplemente deslícelos debajo de la cabeza de un tornillo aflojado y apriételos. Ambos estilos requieren una cuidadosa gestión del par durante el montaje. Apretar demasiado daña el tornillo, mientras que apretarlo poco deja una junta de alta resistencia que se sobrecalentará.
Materiales terminales y opciones de aislamiento
Metales básicos: latón frente a cobre frente a acero
El latón es muy moldeable y sirve como metal base estándar para muchos electrodomésticos. Equilibra una conductividad decente con una excelente resistencia mecánica. El cobre ofrece una conductividad eléctrica superior en comparación con el latón. Es la mejor opción para aplicaciones HVAC de alta corriente.
Los motores de compresores y los elementos calefactores pesados requieren la capacidad de transporte de corriente del cobre. Los terminales de cobre a menudo se recocen antes de recubrirlos para ablandar el metal y evitar grietas durante el engarzado. El acero o el acero niquelado resisten ambientes de temperaturas extremadamente altas. Verá terminales de acero cerca de los elementos calefactores del horno y de los encendedores del horno. El acero tiene una conductividad eléctrica más baja, pero resiste la degradación térmica y la deformación física mucho mejor que el latón o el cobre.
| Clasificación de conductividad | del metal base | Resistencia mecánica | Área de aplicación principal |
| Latón | Moderado | Alto | Cableado de electrodomésticos estándar, tableros de control |
| Cobre (recocido) | Excelente | Moderado | Compresores y motores HVAC de alta corriente. |
| Acero (niquelado) | Bajo | muy alto | Zonas de calor extremo, elementos calefactores del horno. |
Materiales de aislamiento: PVC versus nailon versus termorretráctil
El aislamiento de PVC está ampliamente disponible en todo el mundo. Es adecuado para entornos domésticos estándar con temperaturas ambiente controladas. Sin embargo, el PVC tiene distintas limitaciones químicas y térmicas. Se vuelve quebradizo con el frío extremo y se derrite con altas temperaturas.
El nailon ofrece una resistencia superior a los disolventes y refrigerantes industriales. Presenta umbrales de temperatura mucho más altos. El nailon también proporciona una mayor durabilidad bajo tensión mecánica constante. El nailon es ideal para componentes HVAC de alta resistencia. El termorretráctil proporciona un sellado absoluto contra la humedad para ambientes extremos. Crea una unión hermética alrededor de la cubierta del alambre, bloqueando la acción capilar. Desafortunadamente, la aplicación de termocontracción requiere mucha mano de obra y ralentiza las líneas de producción en masa automatizadas.
Estándares y certificaciones de seguridad de terminales
Requisitos de certificación UL, CSA e IEC
Especificar piezas compatibles es un requisito estricto para la seguridad general del producto. UL 310 dicta el estándar para terminales eléctricos de conexión rápida. Describe estrictas pruebas de aumento de temperatura y fuerza de extracción. UL 486A-486B cubre conectores de cables generales y cables de empalme.
Los estándares IEC 61210 rigen los requisitos globales de fabricación de electrodomésticos. Los conectores no conformes ponen en peligro la certificación de seguridad general del aparato. Si no se supera una inspección de UL debido a terminales no certificados, se detiene la producción inmediatamente. Debe exigir documentos de certificación a sus proveedores de componentes para garantizar el cumplimiento continuo.
Cumplimiento de RoHS y REACH
La trazabilidad del material es un requisito estricto para la distribución en el mercado global. Las directivas RoHS y REACH restringen las sustancias peligrosas en los componentes eléctricos. Los conectores deben estar completamente libres de plomo, mercurio y retardantes de llama específicos.
Mantener el cumplimiento garantiza que sus electrodomésticos puedan venderse internacionalmente. Elimina fricciones regulatorias en los puntos de control aduanero. Auditar su cadena de suministro para estos certificados de cumplimiento evita problemas legales y protege la reputación de la marca.
Clasificaciones de inflamabilidad
El aislamiento plástico debe cumplir estrictos estándares internacionales de inflamabilidad. Las clasificaciones UL 94 V-0 y V-2 evalúan cómo se quema el plástico. Una clasificación V-0 garantiza que la carcasa del terminal se autoextinguirá rápidamente.
Deja de arder dentro de los 10 segundos posteriores a que se retira la llama. Esto evita que un arco eléctrico localizado encienda todo el mazo de cables. Especificar plásticos con clasificación V-0 es un requisito fundamental de seguridad contra incendios para aparatos de interior.
Problemas comunes de conexión de terminales
Fallas de prensado y calibración de herramientas
El engarzado inadecuado sigue siendo el punto más común de falla de conexión. El engarzado excesivo corta físicamente los hilos internos del cable. Esto reduce la capacidad actual y destruye la fuerza física. Un engarzado insuficiente deja conexiones sueltas dentro del cañón. Esto conduce a una alta resistencia eléctrica, generación de calor y eventual fuga térmica.
El objetivo es un engarce hermético a los gases que expulse todo el oxígeno de los huecos del cable, evitando la oxidación interna. Debe estandarizar sus herramientas de engarzado. Combínelos con las especificaciones exactas del fabricante del terminal. Los troqueles de doble engarce son absolutamente esenciales para los modelos aislados. Aseguran simultáneamente tanto el cilindro de alambre como el manguito aislante. Esta doble acción evita que el aislamiento se deslice hacia atrás durante la instalación.
Gestión de discrepancias en el calibre del cable (AWG)
El uso de un terminal clasificado para 10-12 AWG en un cable de 14 AWG garantiza una falla. El cilindro de gran tamaño no puede comprimirse lo suficiente como para sujetar los hilos de alambre más pequeños. Un estricto control de inventario evita estos peligrosos desajustes en la línea de montaje. Implemente la verificación de codificación de colores estándar de la industria.
| Color de aislamiento | Calibre de cable admitido (AWG) | Aplicación típica |
| Red | 22-18 CAE | Sensores de baja corriente, señales del tablero de control. |
| Azul | 16-14 CAE | Motores y relés para electrodomésticos estándar. |
| Amarillo | 12-10 CAE | Compresores de alta corriente, elementos calefactores. |
Los controles visuales garantizan que los operadores tomen el tamaño de terminal correcto. Las máquinas automatizadas de procesamiento de cables también deben utilizar sensores ópticos para verificar la coincidencia de colores antes del prensado.
Elegir un proveedor de terminales confiable
El intercambio de proveedores de terminales basándose únicamente en el costo unitario introduce graves riesgos de fabricación. Ligeras variaciones en el espesor del metal interrumpen las máquinas automatizadas de procesamiento de alambre. Los cambios en la rigidez del aislamiento provocan atascos de alimentación en las prensas aplicadoras.
Los equipos de adquisiciones deben justificar cuidadosamente la elección de los componentes. El coste unitario ligeramente superior de un conector premium compensa enormes riesgos financieros. Evitar el retiro de un solo producto inducido por un cortocircuito justifica fácilmente la inversión inicial. El abastecimiento constante garantiza que sus herramientas de engarzado permanezcan perfectamente calibradas para las dimensiones específicas de los terminales.
Conclusión
La selección del conector terminal es una decisión de ingeniería estricta. Debe equilibrar los extremos ambientales, el cumplimiento de la seguridad y la eficiencia de fabricación. Utilice por defecto diseños completamente aislados cuando se enfrente a una alta densidad de conexión. Son obligatorios para zonas de alta vibración, exposición a sustancias químicas y para garantizar la seguridad de los técnicos. Los conectores estándar sólo son suficientes en entornos aislados y de bajo riesgo.
Audite los diseños de mazos de cables actuales para identificar y eliminar los riesgos de metales expuestos.
Solicite muestras de ingeniería a los proveedores para realizar pruebas térmicas y de vibración rigurosas.
Consulte con fabricantes de componentes certificados para verificar la compatibilidad exacta de las herramientas.
Implemente protocolos estrictos de prueba de tracción en su línea de ensamblaje para verificar la integridad del engarce.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre un terminal parcialmente y totalmente aislado?
R: El aislamiento parcial solo cubre el cilindro de engarzado, dejando expuesto el extremo coincidente. Un terminal completamente aislado cubre todo el punto de conexión, incluido el receptáculo. Esto evita cortocircuitos accidentales en espacios reducidos y proporciona una mayor protección dieléctrica.
P: ¿Por qué utilizar aislamiento de nailon en lugar de PVC para terminales HVAC?
R: El nailon presenta una clasificación de temperatura más alta y una resistencia superior al agrietamiento bajo vibración. También ofrece una excelente tolerancia a los refrigerantes, aceites para compresores y disolventes de limpieza. Estas propiedades hacen que el nailon funcione mucho mejor en entornos industriales hostiles en comparación con el PVC estándar.
P: ¿Qué causa la falla del conector terminal en los electrodomésticos?
R: Las principales causas de falla incluyen un engarce inadecuado, fatiga térmica por calentamiento y enfriamiento constante y corrosión inducida por la humedad. El uso de conectores que no están clasificados para el entorno operativo específico del electrodoméstico también conduce a una rápida degradación.
P: ¿Cómo se puede hacer coincidir el calibre del cable con un terminal completamente aislado?
R: Debe seguir el sistema de codificación de colores estándar de la industria. El rojo es para 22-18 AWG, el azul es para 16-14 AWG y el amarillo es para 12-10 AWG. Hacer coincidir el tamaño del cilindro con el alambre garantiza una compresión adecuada y una resistencia a la extracción adecuada.
P: ¿Cuáles son los tamaños estándar de desconexión rápida para HVAC y electrodomésticos?
R: Los tamaños de pestaña estándar de la industria son 0,250' (6,3 mm) y 0,187' (4,8 mm). Estas dimensiones se adaptan a la gran mayoría de relés, contactores y tableros de control utilizados en sistemas modernos de calefacción, ventilación y electrodomésticos.
P: ¿Se requieren terminales completamente aislados para cumplir con UL?
R: Si bien no son universalmente necesarios para todas las conexiones, a menudo son necesarios para pasar pruebas de seguridad específicas de UL. Los diseños de electrodomésticos de alta densidad dependen de ellos para cumplir con requisitos estrictos de espaciado, resistencia al voltaje dieléctrico y seguridad táctil.
P: ¿Se pueden utilizar herramientas de engarzado estándar en terminales completamente aislados?
R: No, debes evitar el uso de herramientas genéricas. Necesita matrices de doble engarzado específicas diseñadas para conectores aislados. Estas herramientas especializadas aseguran tanto los hilos del cable como la funda aislante sin perforar la carcasa protectora de plástico.
