Las fallas de conectividad eléctrica en entornos de alta vibración causan cortocircuitos catastróficos, graves riesgos de seguridad y tiempos de inactividad no planificados. Los equipos de ingeniería equilibran constantemente los requisitos de montaje rápido con la necesidad de conexiones seguras y protegidas del medio ambiente. El metal expuesto crea riesgos inmediatos de arco en entornos de cableado denso, especialmente cuando se colocan arneses cerca de componentes del chasis conectados a tierra. Necesita un método confiable para unir y separar circuitos sin comprometer la integridad dieléctrica o la retención mecánica. El terminal completamente aislado sirve como estándar definitivo para mitigar estas tensiones mecánicas y eléctricas. Esta guía de evaluación técnica detalla cómo especificar los conectores correctos en varios calibres de cables, factores de forma y condiciones de funcionamiento. Examinaremos la selección de materiales, los requisitos de herramientas de engarzado y las estrategias de implementación en campo para garantizar un rendimiento impecable del sistema en plataformas industriales y automotrices.
Seguridad y prevención de fallas: Los terminales completamente aislados eliminan el metal expuesto después del acoplamiento, lo que reduce drásticamente el riesgo de cortocircuitos en arneses automotrices, paneles de control industrial y cableado de electrodomésticos densamente poblados.
Tolerancia térmica y de vibración: La selección del material (aislamiento de nailon versus vinilo; latón versus aleaciones de cobre) determina el rendimiento bajo tensión mecánica y ciclos térmicos.
Especificidad de la aplicación: las aplicaciones automotrices priorizan la resistencia a la humedad y las vibraciones, mientras que los equipos industriales se centran en la modularidad, el aislamiento de alto voltaje y el cumplimiento de UL/CSA.
Dependencia de la implementación: La confiabilidad de un terminal de desconexión rápida depende completamente de utilizar el perfil de engarzado correcto, cumplir con los requisitos específicos de AWG (American Wire Gauge) y seguir las instrucciones de operación del fabricante.
¿Por qué utilizar terminales totalmente aislados?
Las desconexiones eléctricas confiables deben cumplir estrictos requisitos básicos. Los ingenieros evalúan estos componentes en función de métricas de rendimiento específicas. Una conexión debe permanecer segura bajo estrés físico y al mismo tiempo permitir un desprendimiento rápido durante el mantenimiento. Los terminales desnudos estándar no brindan protección adecuada contra contaminantes ambientales y exponen los circuitos activos a puestas a tierra accidentales.
Para establecer una conexión confiable, evalúe estos parámetros básicos:
Fuerza de extracción: la resistencia mecánica necesaria para separar el cable del cilindro de engarzado.
Conductividad: La capacidad del metal base para transferir corriente con una caída de voltaje mínima.
Rigidez dieléctrica: Capacidad del aislamiento para soportar altas tensiones sin deteriorarse.
Retención de acoplamiento: el ajuste por fricción entre la pestaña macho y el receptáculo hembra.
| Calibre del cable (AWG) | Fuerza mínima de extracción (libras) | Aplicación típica |
| 22-18 CAE | 8 - 15 libras | Sensores, iluminación LED, señales de bajo voltaje. |
| 16-14 CAE | 30 - 50 libras | Accesorios estándar para automóviles, paneles de control. |
| 12-10 CAE | 70 - 80 libras | Maquinaria pesada, motores HVAC, distribución de energía. |

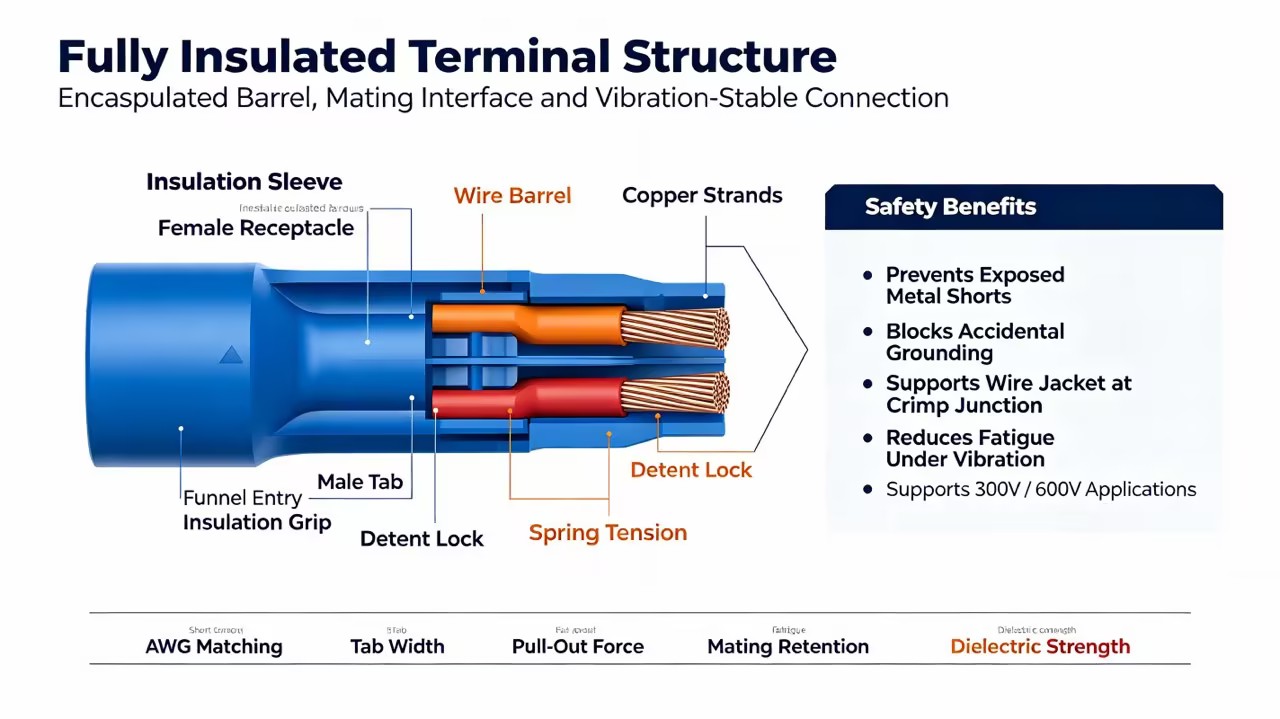

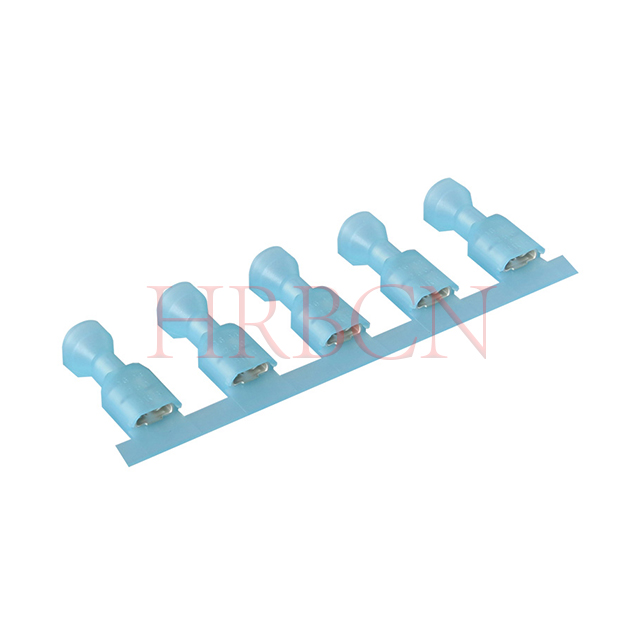

Una conexión completamente aislada incluye una lengüeta macho, un receptáculo hembra, un cilindro de cable y una funda aislante. La funda cubre la conexión y ayuda a evitar que el metal expuesto entre en contacto con cables, herramientas o superficies metálicas cercanas. También soporta el cable cerca del área de engarzado, lo que reduce la tensión en los hilos de cobre y ayuda a mantener una conexión confiable en aplicaciones de alta vibración.
Tipos y materiales de terminales de desconexión rápida
Factores de forma y configuraciones de acoplamiento
La selección del factor de forma correcto depende completamente del diseño de la aplicación y de la carga actual. Los terminales de pala o cuchilla representan el estándar de la industria para relés e interruptores. Ofrecen una gran superficie de contacto para una transferencia de corriente eficiente. Los conectores tipo bala presentan un perfil cilíndrico. Los técnicos automotrices y marinos los prefieren por su forma aerodinámica. Proporcionan una acción de acoplamiento segura y a presión que resiste la tracción lateral. Los terminales superpuestos sirven como conectores combinados. Cuentan con una pestaña macho y un receptáculo hembra. Este diseño permite múltiples conexiones a un solo poste terminal. Son ideales para la distribución de energía en espacios limitados.
Materiales de aislamiento: nailon, vinilo (PVC) y termocontraíble
El material aislante dicta la resistencia ambiental. Evaluamos tres materiales primarios para el despliegue en el campo.
| Material de aislamiento | Clasificación de temperatura | Resistencia química | Estándar |
| Vinilo (PVC) | Hasta 105°C | Bajo a moderado | Paneles de control interiores, electrodomésticos estándar. |
| Nylon | Hasta 125°C | Alto (Resiste aceites/disolventes) | Compartimentos de motores para automóviles, cableado aeroespacial |
| Termocontraíble | Hasta 135°C | Máximo (sello impermeable) | Entornos marinos, chasis de vehículos exteriores |
El vinilo ofrece una solución rentable. Se adapta a entornos industriales estándar con climas controlados. Sin embargo, el vinilo posee umbrales de temperatura más bajos y puede agrietarse bajo un frío extremo. El nailon ofrece una resistencia superior a los disolventes y los hidrocarburos. Resiste esfuerzos mecánicos sin fracturarse. Los ingenieros prefieren el nailon para aplicaciones automotrices y aeroespaciales. El aislamiento termorretráctil proporciona el máximo sellado ambiental. Cuando se calienta, el adhesivo interno se funde y encapsula la cubierta del alambre. Esto crea una barrera impermeable contra la humedad y la corrosión. Las aplicaciones marinas y automotrices expuestas requieren tecnología termorretráctil.
Metales comunes y enchapados
El metal central determina la conductividad eléctrica y la retención mecánica. El latón sirve como metal base estándar. Proporciona una conductividad adecuada y una alta resistencia a la tracción. Los fabricantes utilizan latón en aplicaciones de uso general de terminales de desconexión rápida . El cobre estañado representa una mejora. El cobre ofrece una conductividad eléctrica superior. El estañado mejora la resistencia a la corrosión. Los equipos industriales de alta corriente dependen del cobre estañado para evitar la degradación térmica en el punto de conexión.
Estándares de tamaño y codificación de colores
La codificación de colores estándar de la industria garantiza una coincidencia precisa de los cables. El aislamiento rojo indica compatibilidad con cables de 22-18 AWG. El aislamiento azul corresponde a cables de 16-14 AWG. El aislamiento amarillo se adapta a cables de 12 a 10 AWG. Las especificaciones de ancho de pestaña también siguen estándares estrictos. Los tamaños más comunes incluyen 0,250 pulgadas, 0,187 pulgadas y 0,110 pulgadas. Hacer coincidir el ancho exacto de la pestaña con el receptáculo garantiza el máximo contacto con la superficie. Los tamaños no coincidentes provocan una alta resistencia eléctrica y una peligrosa generación de calor.
Terminales de desconexión rápida para aplicaciones automotrices
Arneses y conexiones de sensores
Los mazos de cables de los automóviles requieren una organización meticulosa. El espacio sigue siendo muy limitado detrás de los salpicaderos y dentro de los paneles de las puertas. Las desconexiones rápidas completamente aisladas organizan, aseguran y distribuyen estas complejas redes de cableado. Conectan componentes como parlantes, luces exteriores y conjuntos de sensores. La carcasa aislada evita cortocircuitos cuando los cables rozan contra los componentes metálicos del chasis. Esta protección resulta necesaria en cavidades automotrices estrechas donde la abrasión es común.
Gestión de vibraciones y ciclos térmicos
Los compartimentos del motor exponen las conexiones eléctricas a condiciones extremas. Las temperaturas fluctúan rápidamente desde cero hasta más de 200 grados Fahrenheit. La vibración constante de la carretera prueba la retención mecánica. Los engarzados estándar suelen fallar en estas condiciones. Los ingenieros especifican terminales con sujetacables reforzados. Los diseños de doble engarzado aseguran tanto el conductor desnudo como la cubierta del cable. Este método de doble agarre previene la fatiga mecánica. Garantiza que el terminal permanezca conectado a pesar de la vibración continua del motor.
Modularidad de los componentes
El mantenimiento de vehículos modernos exige eficiencia. Las desconexiones rápidas facilitan el reemplazo rápido de componentes. Los técnicos pueden cambiar los faros, los ventiladores de refrigeración y el equipo de audio no original al instante. El proceso no requiere corte de alambre ni soldadura. Esta modularidad reduce significativamente los tiempos de reparación. Permite a los mecánicos de campo restaurar la funcionalidad del vehículo utilizando herramientas manuales básicas. Las carcasas completamente aisladas garantizan que estas conexiones modulares permanezcan a salvo de la humedad y la suciedad.
Terminales de desconexión rápida para aplicaciones industriales y de electrodomésticos
Paneles de control de alta densidad
Los paneles de control industriales albergan cientos de circuitos distintos. Selección de componentes de accionamiento de seguridad y eficiencia espacial. Los terminales completamente aislados se integran perfectamente en bloques de terminales modulares. Distribuyen energía de forma segura a través del cableado del controlador lógico programable (PLC). Las conexiones seguras al tacto son obligatorias en estos entornos. El personal de mantenimiento frecuentemente realiza la resolución de problemas del panel en vivo. El aislamiento total protege a los técnicos de descargas accidentales durante los procedimientos de diagnóstico.
Climatización y maquinaria pesada
La maquinaria pesada opera bajo tensión mecánica continua. Los sistemas HVAC consumen importantes corrientes de arranque. Los terminales deben soportar cargas elevadas sin degradarse. Las aplicaciones incluyen la conexión de tableros de control, extractores de aire de alta resistencia y termostatos industriales. La vibración de motores grandes puede aflojar conexiones inferiores. Las desconexiones rápidas de alta retención mantienen la integridad del circuito. Evitan caídas de tensión que podrían dañar los sensibles componentes electrónicos de control.
Electrodomésticos y electrodomésticos
La seguridad del consumidor dicta los estándares de fabricación de electrodomésticos. El cableado interno de lavadoras y refrigeradores se enfrenta a un movimiento constante. La vibración del motor amenaza con desalojar las conexiones eléctricas. Las desconexiones rápidas completamente aisladas aseguran estos circuitos internos. Protegen a los consumidores de posibles riesgos de descarga eléctrica. El aislamiento evita que los cables perdidos entren en contacto con la carcasa metálica del aparato. Esta confiabilidad reduce los reclamos de garantía y garantiza la funcionalidad del electrodoméstico a largo plazo.
Estándares y certificaciones de seguridad de terminales
Los equipos de adquisiciones deben verificar el cumplimiento normativo antes de especificar los componentes. Las aplicaciones industriales y OEM exigen hardware certificado.
| de mejor caso de uso | Área de enfoque | Impacto en la selección de componentes |
| UL 310 | Terminales eléctricos de conexión rápida | Garantiza que el terminal cumpla con la seguridad básica para el transporte de corriente y la retención mecánica. |
| CSA C22.2 | Código eléctrico canadiense | Obligatorio para equipos implementados en instalaciones industriales de América del Norte. |
| RoHS | Sustancias peligrosas | Restringe el plomo y el cadmio, necesarios para la distribución global de OEM. |
La certificación UL (Underwriters Laboratories) garantiza que el terminal pasó rigurosas pruebas de seguridad. La certificación CSA (Asociación Canadiense de Estándares) garantiza el cumplimiento de los estándares norteamericanos. El cumplimiento de RoHS (Restricción de sustancias peligrosas) verifica la ausencia de materiales peligrosos como el plomo. La evaluación de los componentes según estos estándares mitiga la responsabilidad y garantiza la aceptación en el mercado global.
Terminales completamente aislados versus terminales parcialmente aislados
Seleccionar entre terminales total y parcialmente aislados requiere analizar restricciones específicas del proyecto. Los ingenieros deben sopesar los costos iniciales con la confiabilidad a largo plazo. Los requisitos de inspección visual también influyen en la decisión. Las limitaciones de espacio dentro de las carcasas de los conectores dictan las dimensiones físicas.
| Criterios de evaluación | Terminales completamente aislados | Terminales parcialmente aislados |
| Mitigación de riesgos | Máxima protección contra arcos y puestas a tierra accidentales. | Deja la interfaz de apareamiento expuesta; mayor riesgo de cortocircuitos. |
| Inspección visual | La carcasa opaca oculta la conexión metálica acoplada. | Permite la confirmación visual directa de la relación metal con metal. |
| Restricciones de espacio | Mayor huella física debido a la funda aislante extendida. | El diseño compacto cabe en bloques más estrechos y de alta densidad. |
| Impacto en los costos | Mayor costo unitario, pero menores gastos de mantenimiento a largo plazo. | Menor costo unitario inicial, pero mayor riesgo de costosas fallas en el sistema. |
La diferencia de costes unitarios parece insignificante a pequeña escala. Sin embargo, entre miles de conexiones, los costos se multiplican. A pesar del precio inicial más alto, las variantes completamente aisladas proporcionan ahorros sustanciales a largo plazo. Reducen drásticamente las llamadas de mantenimiento y los costos de prevención de fallas. La principal compensación implica la inspección visual. Las carcasas completamente aisladas ocultan la conexión metálica. Los técnicos no pueden verificar visualmente la profundidad del asiento. Los terminales parcialmente aislados permiten la confirmación visual pero exponen el circuito. Por último, los terminales totalmente aislados ocupan un poco más de espacio. Esta huella más grande puede complicar el enrutamiento en carcasas de conectores ultradensas.
Conclusión
Audite su lista de materiales actual para garantizar que todas las especificaciones del terminal coincidan con sus requisitos ambientales.
Implementar un programa de calibración obligatorio para todas las herramientas de engarce con trinquete en la línea de ensamblaje.
Estandarice los kits de mantenimiento con terminales específicos de aplicación codificados por colores para eliminar errores de reparación en campo.
Solicite muestras físicas del fabricante para realizar pruebas de tracción internas y verificar la fuerza de retención.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre un terminal completamente aislado y un terminal parcialmente aislado?
R: Un terminal completamente aislado encapsula tanto el cilindro de engarce del cable como toda la interfaz de acoplamiento. Esto evita que cualquier metal quede expuesto después de la conexión. Un terminal parcialmente aislado solo cubre el cilindro de engarce del cable, dejando la conexión de acoplamiento metálica expuesta a posibles cortocircuitos o puesta a tierra.
P: ¿Cuándo debo especificar un conector tipo bala en lugar de una desconexión rápida de hoja estándar?
R: Especifique un conector tipo bala en entornos que requieran un perfil aerodinámico y resistencia al movimiento lateral. Su forma cilíndrica facilita su paso por espacios reducidos. Son muy preferidos en aplicaciones automotrices y marinas donde es necesaria una acción de acoplamiento segura y a presión para soportar vibraciones multidireccionales.
P: ¿Puedo usar alicates estándar para engarzar un terminal de desconexión rápida completamente aislado?
R: No. Los alicates estándar aplastan el terminal de manera desigual, dañando el aislamiento y no asegurando los hilos de cobre. Debe utilizar una herramienta de engarzado con trinquete diseñada específicamente para terminales aislados. Esta herramienta aplica una presión precisa y garantiza una conexión eléctrica segura y hermética sin perforar la funda protectora.
P: ¿Qué calibres de cable (AWG) son más comunes para los terminales de desconexión rápida de automóviles?
R: Las aplicaciones automotrices utilizan principalmente cables de 22 AWG a 10 AWG. Los terminales están codificados por colores para estos tamaños: el rojo se adapta a 22-18 AWG para sensores y luces de bajo consumo, el azul se adapta a 16-14 AWG para accesorios estándar y el amarillo se adapta a 12-10 AWG para componentes de alta corriente como ventiladores de refrigeración y relés de alta resistencia.
P: ¿Por qué se prefieren los terminales aislados de nailon a los de vinilo en los compartimentos del motor?
R: El nailon ofrece una estabilidad térmica y una resistencia química superiores en comparación con el vinilo. Los compartimentos del motor exponen los componentes a calor extremo, aceite y fluidos automotrices. El vinilo puede derretirse, agrietarse o degradarse en estas condiciones. El nailon mantiene su integridad estructural, lo que garantiza que la conexión permanezca segura y completamente aislada bajo tensión mecánica.
P: ¿Cómo puedo determinar el tamaño de pestaña correcto para un terminal de desconexión rápida?
R: El tamaño de la pestaña se determina midiendo el ancho de la hoja macho. Los estándares de la industria son 0,250 pulgadas, 0,187 pulgadas y 0,110 pulgadas. Debe hacer coincidir el receptáculo hembra exactamente con el ancho de la pestaña macho para garantizar un contacto superficial adecuado, una conductividad máxima y una retención mecánica adecuada.
