Principales preguntas sobre conectores eléctricos y respuestas de expertos

Todos los días utilizas conectores eléctricos sin siquiera darte cuenta. Funcionan dentro de su automóvil, el cargador de su teléfono y el equipo hospitalario. Un conector eléctrico une circuitos, permitiendo que la energía y los datos fluyan entre las partes. Actúa como un puente para la electricidad.

Elegir el conector incorrecto puede provocar fallos en el sistema, costosos tiempos de inactividad y riesgos para la seguridad. Los ingenieros se enfrentan a muchos tipos y estándares al tomar esta decisión. Necesita un rendimiento confiable en cada aplicación.

Este artículo proviene de ingenieros experimentados en conectores. Respondemos preguntas comunes sobre tipos, selección, estándares y solución de problemas. Aprenderá consejos prácticos respaldados por expertos que podrá utilizar de inmediato en sus proyectos. Comprender la selección de conectores protege sus diseños y mejora la confiabilidad general.

Conclusiones clave

• Para evitar el sobrecalentamiento y las fallas, elija clasificaciones de conectores que coincidan con el voltaje y la corriente de su sistema.

• Utilice conectores IP67 o IP68 en áreas húmedas o polvorientas para evitar la entrada de agua y suciedad.

• Elija conectores que tengan cierres fuertes y chapados en oro para lugares con muchas sacudidas o uso intensivo.

• Busque certificaciones UL, IEC o MIL-SPEC para asegurarse de que la pieza sea segura y funcione bien.

• Puede detener los problemas de conexión aleatorios solucionando sus causas, como usar la grasa adecuada para evitar la corrosión por fricción.

Comprender los conceptos básicos: ¿Qué es un conector eléctrico?

Piensa en un conector eléctrico como un puente que puedes quitar en cualquier momento. Une dos circuitos para que la energía y los datos puedan moverse, pero puedes separarlos fácilmente para repararlos o actualizarlos. Sin él, cambiar una pieza rota significaría desoldar o cortar cables, lo que lleva tiempo y conlleva riesgos. Esta capacidad de separarse es la característica principal que hace que los conectores eléctricos sean tan importantes en la electrónica actual.

Un conector eléctrico es un dispositivo que une circuitos eléctricos. . Tiene un género (enchufe macho y toma hembra). En informática, es parte de la capa física del modelo OSI.

La anatomía de un conector: enchufes, clavijas y contactos

Cada conector tiene una clavija y un jack. El enchufe es la parte macho y el conector es la parte hembra. Cuando se conectan, los contactos internos se tocan. Los contactos son las piezas metálicas que transportan la corriente eléctrica. Los materiales comunes son el cobre, el oro, las aleaciones de plata y los metales del grupo del platino. El cobre es el conductor más utilizado porque cuesta poco y funciona bien. El oro resiste muy bien la corrosión pero cuesta más. Las aleaciones de plata soportan bien la corriente pero pueden empañarse. Estos materiales ayudan a garantizar un buen flujo de corriente y a resistir la oxidación. El cuerpo del conector mantiene todo junto y evita fugas de electricidad. Los diferentes tipos de conectores utilizan diferentes formas y tamaños para adaptarse a trabajos específicos. Los conectores eléctricos proporcionan un vínculo separable. . Los conectores vienen en muchas formas y tamaños. Los diferentes tipos de conectores tienen diferentes usos. Algunos conectores están diseñados para cargas pesadas, otros para una transferencia rápida de datos. Muchos conectores tienen una función de bloqueo para evitar que se suelten debido a las sacudidas. Todos los conectores deben proporcionar un enlace confiable.

El enlace separable ofrece grandes ventajas. Puedes reemplazar un cable defectuoso sin cambiar todo el equipo. Las pruebas son más fáciles porque puede llegar a los puntos de prueba sin alterar el enlace principal. También puede cambiar una red fácilmente agregando o quitando partes. Estas características reducen el tiempo de inactividad y aumentan la confiabilidad. Los buenos conectores evitan el daño lento causado por la suciedad, la humedad y el calor. Los codos de conexión a tierra proporcionan un punto de conexión a tierra visible, lo que hace que el mantenimiento sea más seguro. Los puntos de prueba capacitivos le permiten detectar voltaje sin tocar el conductor. Esto hace que su sistema dure más. Muchos diseños están hechos para muchos usos, por lo que puedes reutilizarlos.

Clasificaciones eléctricas clave para conectores: voltaje, corriente y resistencia

Los conectores eléctricos tienen clasificaciones que indican sus límites de seguridad. La clasificación de voltaje indica cuánta presión eléctrica puede soportar el aislamiento. Esta clasificación depende del material aislante y del espacio entre contactos. Superar esta clasificación puede provocar chispas y fallas. La clasificación actual muestra la potencia máxima que los contactos pueden transportar sin calentarse demasiado. Esta clasificación está limitada por el tamaño y el material del contacto y por su capacidad para emitir calor. Una corriente más alta necesita contactos más grandes o mejores materiales. La resistencia de contacto es cuánto se ralentiza el flujo de corriente en el punto donde se encuentran los contactos. Se ve afectado por la fuerza de contacto, el material del revestimiento y la limpieza de la superficie. La baja resistencia es muy importante para obtener señales claras y un buen flujo de energía. Incluso un pequeño aumento en la resistencia puede causar pérdida de señal o sobrecalentamiento. El uso de un conector que supere su clasificación actual puede provocar un sobrecalentamiento, lo que podría derretir el aislamiento y provocar un incendio.

Cuando elige conectores, debe hacer coincidir estas clasificaciones con su trabajo. Por ejemplo, un conector de alimentación necesita una clasificación de corriente alta, mientras que un conector de datos necesita una resistencia de contacto baja para mantener la señal clara. Los diferentes tipos de conectores ofrecen diferentes niveles de rendimiento. Los conectores de alimentación suelen tener contactos más grandes. Siempre consulte la hoja de datos para conocer las especificaciones de voltaje, corriente y resistencia. Esto garantiza que su enlace siga siendo confiable a lo largo del tiempo. Conocer estas clasificaciones le ayudará a elegir los conectores eléctricos adecuados para su proyecto. Este conocimiento hace que todo su sistema funcione mejor. Prestar atención a estas calificaciones le ayuda a evitar fallos y a mantener todo funcionando durante mucho tiempo.

Una guía de conectores eléctricos por aplicación

Los conectores eléctricos se dividen en tres grupos principales. Estos son cable a cable, cable a placa y placa a placa. Cada tipo soluciona un problema de cableado diferente. Su elección depende de cómo mueve la energía, las señales o los datos en su sistema. Conocer estos tipos de conectores le ayudará a evitar elecciones equivocadas. Una falla en el conector puede detener todo su proyecto.

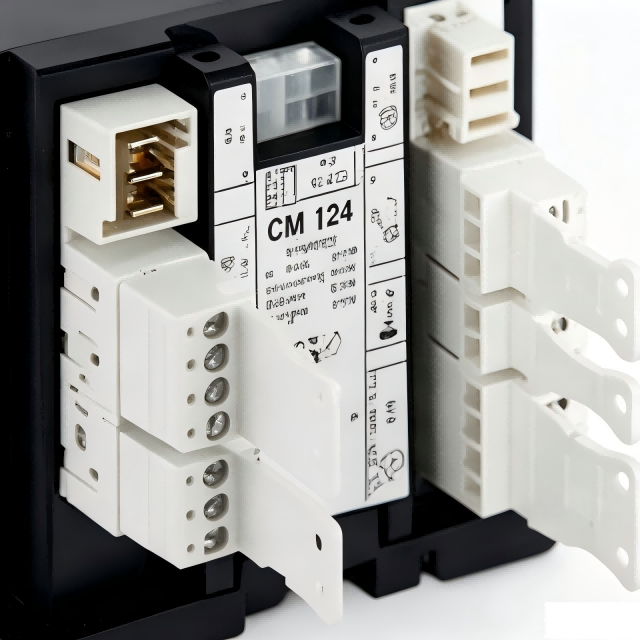

Conectores cable a cable y cable a placa para alimentación y señal

Los conectores cable a cable unen dos cables. Estos conectores crean una conexión duradera entre los cables . Los encuentra en automóviles, teléfonos, televisores y máquinas de fábrica. Los conectores de cable a placa conectan un cable a una placa de circuito impreso (PCB). Le permiten cablear una PCB de forma flexible. Los usos comunes son en electrónica doméstica, electrodomésticos de cocina y fábricas. HRB&HRBCN Connector vende conectores cable a cable con tamaños de paso de 3,0 mm a 10,0 mm. Estos funcionan tanto para necesidades de baja señal como de alta potencia. Para cable a placa, los tamaños de paso van de 0,8 mm a 6,2 mm . Los pasos más pequeños, como 0,5 mm, se adaptan a las pantallas de los teléfonos. Los pasos más grandes, como 5,08 mm , manejan los terminales de alimentación. Cuando necesite enviar energía, elija un tono más amplio y contactos fuertes. Sólo para señales, un tono más pequeño funciona bien. Los conectores USB y los conectores RJ45 son tipos comunes de cable a placa. Mantienen la calidad de la señal para una transferencia de datos confiable. Los diferentes tipos de conectores son para diferentes usos. Los conectores USB comunes también aparecen en las fábricas para el registro de datos.

Conectores especializados para entornos hostiles: tipos industriales y resistentes al agua

Algunos usos necesitan conectores que combatan el agua, el polvo y las sacudidas. Para uso en exteriores , necesita una clasificación IP67 . Esta clasificación evita que entre polvo y protege contra inmersiones breves en agua. Los tipos impermeables utilizan cerraduras y piezas de goma selladas. Operan de -55°C a +85°C. La resistencia de contacto se mantiene por debajo de los 10 miliohmios. Estos conectores son buenos para automóviles eléctricos, luces exteriores y robots de fábrica. Los conectores placa a placa también funcionan en industrias difíciles. Industrias como la de automóviles, aviones, hospitales y teléfonos dependen de ellos. Manejan datos rápidos y energía constante. Una mayor demanda de automóviles eléctricos, servidores de inteligencia artificial y 5G impulsa nuevas ideas. Debe elegir el conector correcto para su configuración. Un conector impermeable en un panel interior seco desperdicia dinero. Un conector estándar en un lugar exterior húmedo falla rápidamente. Conocer estos tipos de conectores especiales protege su dinero. Su sistema necesita un flujo de datos confiable y energía constante.

Cómo elegir el conector adecuado para sus aplicaciones

Elegir el conector adecuado para su proyecto significa equilibrar los factores eléctricos, mecánicos y ambientales. . No puede centrarse en un solo área. Un conector que funciona perfectamente en interiores puede fallar rápidamente en exteriores. Un conector con excelentes clasificaciones eléctricas puede aflojarse bajo una vibración constante. Su elección debe coincidir con todas las condiciones que enfrentará su sistema.

Evaluación de factores ambientales: clasificaciones IP y rangos de temperatura

El entorno donde opera su conector determina muchas de sus elecciones. El agua, el polvo, los productos químicos y las temperaturas extremas afectan el rendimiento del conector. Necesita saber exactamente qué condiciones encontrará su aplicación.

Las clasificaciones de IP le indican qué tan bien resiste un conector al polvo y al agua. El primer dígito muestra protección contra el polvo. El segundo dígito muestra la protección del agua. Una clasificación IP67 significa protección completa contra el polvo y protección contra inmersión temporal en agua hasta 1 metro durante 30 minutos. La clasificación IP68 va más allá y permite una inmersión continua de más de 1 metro. La siguiente tabla muestra las diferencias clave.

Piense en un teléfono inteligente con clasificación IP67 . Puede sobrevivir a una breve caída en un charco poco profundo. La inmersión prolongada puede causar problemas. Un reloj de buceo con clasificación IP68 aguanta estar sumergido durante mucho tiempo sin problemas. Su aplicación determina qué calificación necesita.

El rango de temperatura también importa. Los conectores impermeables HRB y HRBCN funcionan de -55 °C a +85 °C. Esta gama cubre la mayoría de las aplicaciones industriales y al aire libre. Si su sistema opera cerca de motores u hornos, necesita conectores clasificados para temperaturas más altas. Consulte siempre la hoja de datos para conocer el rango de temperatura de funcionamiento antes de comprar.

Consideraciones mecánicas: ciclos de acoplamiento, mecanismos de bloqueo y materiales

Los factores mecánicos afectan la duración del conector y la confiabilidad de su rendimiento. Los ciclos de apareamiento, los mecanismos de bloqueo y los materiales desempeñan papeles importantes.

Los ciclos de acoplamiento se refieren a cuántas veces se puede conectar y desconectar un conector antes de que se desgaste. Los diferentes tipos de conectores tienen diferentes clasificaciones. Los conectores tipo Sub-d y M manejan hasta 750 ciclos de acoplamiento . Los conectores de grado militar como el MIL-DTL-38999 Serie III duran 1500 ciclos. . Algunos conectores militares en miniatura alcanzan más de 2000 ciclos . Los conectores push-pull pueden manejar más de 5000 ciclos. Para aplicaciones de alta vibración, opte por conectores clasificados para más de 1000 ciclos de acoplamiento, verificados según los métodos de prueba IEC 60512 o MIL-DTL.

Los mecanismos de bloqueo evitan la desconexión accidental. Existen varias opciones:

• Los acoplamientos roscados requieren múltiples vueltas para asegurarlos. Proporcionan conexiones sólidas pero requieren tiempo para interactuar.

• Las cerraduras de bayoneta utilizan un movimiento de un cuarto de vuelta de empujar y girar. Se conectan rápidamente y resisten el aflojamiento por la vibración.

• Las cerraduras de un cuarto de vuelta ofrecen una instalación rápida y un bloqueo confiable.

• Los terminales de resorte y de presión mantienen una fuerza constante contra el conductor, ajustándose automáticamente a la deformación del cable y la expansión térmica.

Las cerraduras de bayoneta ofrecen distintas ventajas sobre los acoplamientos roscados. Proporcionan conexión y desconexión rápida , lo cual es importante en operaciones urgentes. Resisten la desconexión accidental incluso en condiciones de vibración moderada. Requieren una fuerza física mínima, lo que reduce la fatiga del operador durante el uso repetido. La respuesta táctil confirma una conexión segura.

Los materiales también afectan la selección del conector. Las carcasas de latón niquelado proporcionan resistencia a la abrasión y contacto eléctrico constante. También ofrecen blindaje EMI. Las secciones transversales de contacto más grandes ayudan a reducir la resistencia y previenen la acumulación de calor en aplicaciones de alta corriente. Para la entrega de energía, elija conectores con carcasas robustas y terminales diseñados para una mayor capacidad de corriente.

La selección de su conector afecta directamente la confiabilidad y el rendimiento del sistema. Un conector bien elegido garantiza una transmisión de señal estable y una transferencia de datos confiable. Una mala elección genera tiempo de inactividad, costos de mantenimiento y posibles riesgos para la seguridad. Tómese el tiempo para evaluar cada factor antes de tomar una decisión.

Navegando por los estándares de la industria y el cumplimiento de los conectores

Existen estándares para protegerlo a usted, a su equipo y a sus usuarios finales. Definen límites de seguridad, puntos de referencia de rendimiento y métodos de prueba. Cuando elige conectores que cumplen con estándares reconocidos, gana confianza en su confiabilidad e interoperabilidad. También simplifica el comercio global porque las piezas certificadas satisfacen los requisitos reglamentarios en muchos mercados. Ignorar los estándares puede provocar fallas en los productos, problemas legales y daños a la reputación.

Estándares comunes: UL, IEC y MIL-SPEC explicados

Los estándares UL provienen de Underwriters Laboratories, una empresa de ciencias de la seguridad. Estas normas se centran en los riesgos eléctricos y de incendio. Para conectores eléctricos, UL 1977 cubre conectores de componentes utilizados en aplicaciones de datos, señales, control y energía. Otros estándares UL importantes incluyen UL 486A-486B para conectores de cables y UL 310 para terminales de conexión rápida. La siguiente tabla muestra los estándares UL comunes que puede encontrar.

Las normas IEC sirven a los mercados internacionales. La serie IEC 60603-7 define conectores modulares de 8 vías. La subparte 60603-7-5 cubre conectores Cat6 blindados, mientras que 60603-7-7 aborda conectores Cat6A blindados. Estos estándares garantizan un rendimiento de transmisión de datos consistente entre diferentes fabricantes.

Los estándares MIL-SPEC se aplican a aplicaciones militares y aeroespaciales. La familia MIL-DTL-38999 admite velocidades de transmisión multigigabit y formatos de medios mixtos. La Serie III utiliza roscas de triple inicio que evitan la desconexión accidental bajo vibración. Estos conectores soportan temperaturas extremas de -65°C a +175°C.

El conector HRB&HRBCN cuenta con las certificaciones UL, VDE, TUV y TS16949. Esto significa que nuestros productos cumplen con los requisitos globales de seguridad y rendimiento. Cuando selecciona conectores certificados, reduce el riesgo de diseño y acelera el proceso de aprobación.

Cumplimiento medioambiental: RoHS y REACH en la fabricación de conectores

Las normativas medioambientales determinan la forma en que los fabricantes construyen conectores hoy en día. RoHS restringe las sustancias peligrosas en equipos eléctricos y electrónicos. La directiva limita el plomo, el mercurio, el cadmio y otros materiales. El cadmio tiene el límite más estricto del 0,01% en peso. Todas las demás sustancias restringidas permiten una concentración del 0,1%.

El reglamento REACH exige que las empresas registren sustancias químicas en la Agencia Europea de Sustancias Químicas. . Esto se aplica a todos los productos vendidos en la UE, incluidos los conectores eléctricos. Debe mantener documentación que demuestre el cumplimiento de cada material en su conector. La ECHA actualiza periódicamente su lista de sustancias restringidas, por lo que los fabricantes deben controlar los cambios continuamente.

Los conectores que no cumplen con las normas pueden provocar interrupciones en la cadena de suministro y multas. En Francia, las sanciones pueden alcanzar los 15.000 euros . También corre el riesgo de prohibir productos y perder la confianza del cliente. Los acabados de las superficies deben cumplir con los estándares REACH y RoHS. Cuando elige conectores de fabricantes certificados, protege su cadena de suministro y su reputación.

Solución de problemas y soluciones comunes de conectores

Incluso los sistemas bien diseñados pueden tener fallas en los conectores . Necesita saber qué sale mal y cómo solucionarlo. La mayoría de los problemas se dividen en dos grupos: daños causados ​​por el medio ambiente y desgaste por el uso. Conocer estos tipos de fallas le ayuda a evitar costosos tiempos de inactividad.

Cómo lidiar con la corrosión, la contaminación y el ingreso de humedad

La corrosión ataca los contactos metálicos cuando se mezclan la humedad y la suciedad. El agua crea caminos para la oxidación. La suciedad y los productos químicos empeoran el daño. Debe proteger sus conexiones de estos peligros.

Entre los mecanismos de falla más comunes e impactantes en los vehículos se encuentran la corrosión por fricción, la entrada de agua y el estrés térmico..

La corrosión por fricción necesita una atención especial. Ocurre cuando pequeños movimientos entre los contactos desgastan la placa protectora. Esto expone el metal fresco a la oxidación. La capa de óxido se acumula y aumenta la resistencia al contacto. Es posible que no vea este daño, pero debilita el rendimiento con el tiempo.

Muchos ingenieros se preocupan por las pruebas de niebla salina. La verdad los sorprende.

El principal mecanismo de falla de los contactos estañados es la corrosión por contacto, , no la niebla salina. La prueba de niebla salina no tiene relación con este mecanismo de falla. Incluso si la capa de óxido se vuelve negra después de la niebla salina, en la práctica el terminal coincidente puede eliminar fácilmente la capa de óxido y entrar en contacto con el estaño puro del interior, formando una conexión confiable. Las pruebas de niebla salina no tienen factor de aceleración y pasar 48 horas de niebla salina no indica la vida útil real del producto.

Los conectores impermeables HRB y HRBCN utilizan piezas de goma selladas y cerraduras de carcasa a terminal. Estas características bloquean la humedad y el polvo. Los contactos estañados resisten la corrosión y mantienen una buena conductividad. Para lugares hostiles, elija conectores con clasificación IP67. Funcionan de -55°C a +85°C y mantienen la resistencia de contacto por debajo de 10 miliohmios.

Prevención de conexiones intermitentes y desgaste por contacto

Las conexiones intermitentes frustran a los técnicos porque van y vienen. Un Chevrolet Sonic 2012 mostró claramente este problema. El auto tenía problemas intermitentes de falta de arranque, iluminación errática y transmisión. Al mover brevemente el arnés del conector X1 del ECM se restauró brevemente el arranque del motor. La inspección reveló un clip de Garantía Positiva del Conector dañado y un arnés no asegurado. El técnico sospechó que el malestar terminal empeoraba con el movimiento del arnés. La limpieza ligera del terminal, la grasa del conector y la fijación del arnés solucionaron el problema para siempre.

Este caso muestra cómo el micromovimiento crea oxidación y fallas intermitentes. Debe solucionar la causa raíz, no sólo el síntoma.

El desgaste de contactos es importante para usos de ciclo alto. El espesor del chapado en oro afecta directamente la cantidad de ciclos de acoplamiento que sobreviven sus conectores.

Debe hacer coincidir el grosor del revestimiento con su frecuencia de uso real. Un conector que se acopla una vez durante el ensamblaje necesita menos oro que uno que se conecta y desconecta diariamente. Probar su diseño temprano evita fallas en el campo. Los conectores confiables reducen los costos de mantenimiento y mantienen sus sistemas en funcionamiento.

Ahora comprende cómo funcionan los conectores eléctricos. Usted conoce los tipos, clasificaciones y estándares que son importantes. Este conocimiento evita que sus proyectos fracasen.

Al elegir conectores, mire más allá del precio. Una pieza barata que falla cuesta más que una buena que dura. Piense en la confiabilidad, la vida útil y el costo general. Su elección afecta directamente el rendimiento y la seguridad del sistema.

Consulte siempre las hojas de datos antes de comprar. Si no está seguro, solicite ayuda a los fabricantes o ingenieros. Pueden ayudarle a combinar conectores con sus aplicaciones específicas.

Aprenda estos conceptos básicos para tomar buenas decisiones. Tú decidirás sobre la potencia, los datos y la calidad de la conexión. Tus proyectos funcionarán mejor y durarán más. Una buena elección de conector ahora evita problemas costosos en el futuro.

Preguntas frecuentes

Aquí encontrará respuestas a preguntas comunes sobre conectores eléctricos. . Estas preguntas frecuentes cubren la selección, las clasificaciones y el mantenimiento de diferentes tipos de conectores.

¿Cuál es la diferencia entre conectores IP67 e IP68?

Los conectores IP67 pueden soportar inmersiones breves en agua de hasta 1 metro. Los conectores IP68 pueden permanecer bajo el agua a más de 1 metro. Ambos tipos mantienen completamente alejado el polvo. Elija los conectores correctos según la cantidad de agua a la que se enfrentarán.

¿Cómo selecciono conectores para aplicaciones de alta potencia?

Para las necesidades de alimentación, elija conectores con tamaños de paso más grandes y contactos fuertes. Verifique la clasificación actual en la hoja de datos. Los conectores HRB y HRBCN admiten la entrega de energía con pasos de 6,35 mm a 10,0 mm.

¿Qué estándares comunes se aplican a los conectores eléctricos?

Los estándares comunes incluyen UL 1977 para conectores de componentes e IEC 60603-7 para conectores modulares. Estos estándares de conectores garantizan la seguridad, el rendimiento y la confiabilidad entre diferentes fabricantes.

¿Cómo evito la corrosión en los conectores?

Elija conectores con carcasas selladas y contactos estañados. Utilice conectores con clasificación IP67 para entornos húmedos. Aplique grasa para conectores para proteger los contactos. La inspección periódica ayuda a detectar el desgaste prematuro.

¿Qué son los conectores USB y cuándo debo usarlos?

Los conectores USB son conectores de cable a placa comunes para transferencia de datos y suministro de energía. Trabajan en electrónica, equipos industriales y registro de datos. Proporcionan conexiones confiables para señal y energía.
