Cada minuto de inactividad industrial cuesta miles de dólares, a menudo debido a una sola mala conexión. ¿Cómo se construyen sistemas de conectores que sigan siendo confiables a lo largo del tiempo? La respuesta es un plan claro: determine sus necesidades de señal y energía, verifique los problemas ambientales como el calor, el frío, la suciedad y las sacudidas, establezca el tamaño, el número de pines y el tamaño de los contactos, luego elija los conectores adecuados para su equipo. Las piezas de bloqueo evitan la desconexión accidental y las clasificaciones IP muestran qué tan bien bloquean el agua y el polvo. Este plan le ayuda a elegir conectores resistentes y soluciones de cableado que reduzcan el tiempo de inactividad y mantengan un vínculo estable. Planifique suficientes ciclos de conexión y desconexión y una configuración sencilla para que todo siga funcionando a largo plazo. Al hacer esto, puede diseñar sistemas de conectores confiables que sigan siendo confiables en su equipo.
Conclusiones clave
Primero, determine sus necesidades de señal y energía. Esto evita costosas reparaciones posteriores.
Elija un conector que se adapte a su espacio y satisfaga sus necesidades eléctricas. Esto ayuda a que funcione bien y se mantenga confiable..
Utilice cerraduras, sellos y protectores para protegerse contra sacudidas, humedad y ruidos de señal. Esto mantiene los enlaces estables.
Planifique la cantidad de veces que conecta y desconecta y facilite la instalación. Esto mantiene la fiabilidad del sistema durante mucho tiempo y ahorra tiempo.
Hable con expertos en conectores desde el principio. Ellos pueden ayudarle a elegir la mejor opción para su máquina.
Evalúe las necesidades ambientales y de señales para sistemas de conectores confiables
Antes de seleccionar cualquier pieza, necesita saber qué requiere su máquina. Un buen diseño de conector comienza con dos preguntas clave: ¿qué señales debe transportar el conector y qué condiciones enfrentará durante su uso? Responder a estas preguntas con antelación le ayudará a evitar reparaciones costosas y a mantener todo funcionando bien con el tiempo.
Identificar requisitos de energía, datos y señales
Cada conexión en su sistema tiene un trabajo. Algunos enlaces transportan alta corriente para motores o calentadores. Otros envían señales de sensor de bajo nivel. Otros mueven datos a alta velocidad entre controladores y pantallas. Cada tipo impone diferentes exigencias al conector. Para los circuitos de potencia, el material de contacto debe soportar alta corriente sin calentarse demasiado. Para las líneas de señal y datos, el blindaje es clave para mantener las señales claras y bloquear las interferencias electromagnéticas. Las señales analógicas de bajo nivel necesitan especial atención a la resistencia de contacto, ya que incluso unos pocos miliohmios pueden alterar las lecturas.
Los conectores cable a cable de HRB&HRBCN Connector muestran esta flexibilidad. Estos resistentes conectores admiten usos tanto de baja señal como de alta potencia. Los fuertes diseños de bloqueo también resisten la vibración y el estrés térmico , lo que los hace adecuados para entornos difíciles.

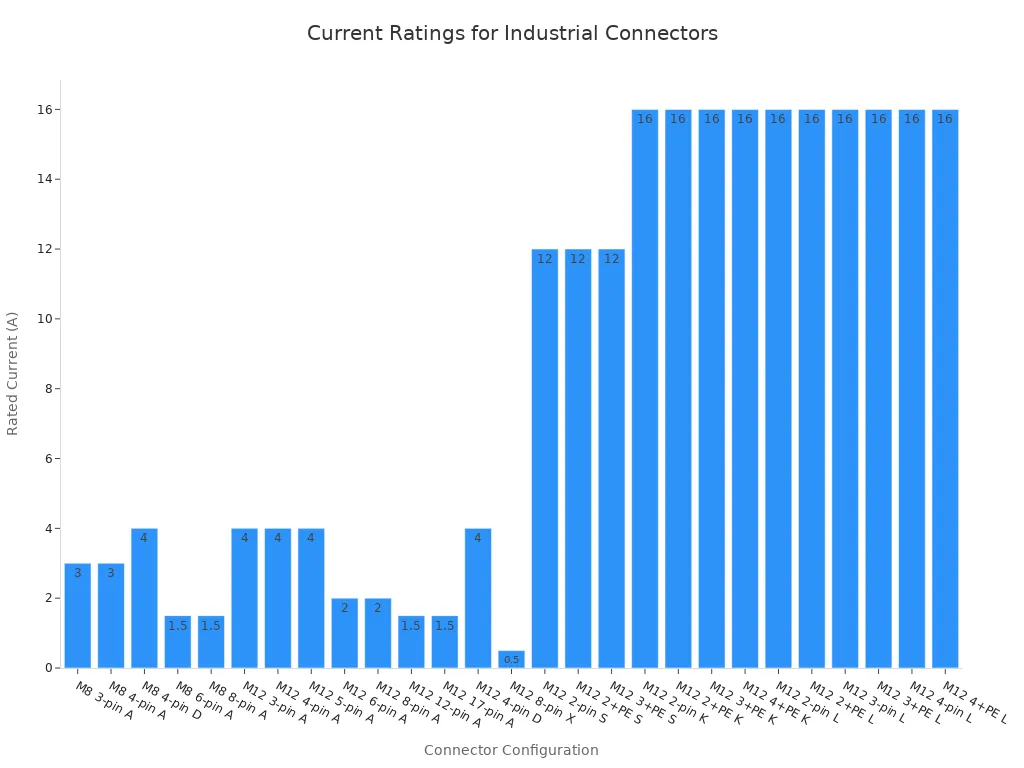

Los estándares de la industria brindan una guía clara sobre las calificaciones actuales. El estándar IEC para conectores M8 y M12 muestra cómo el número de pines y la codificación afectan la capacidad actual. Por ejemplo, un conector M12 con 3 pines y codificación A transporta 4 amperios, , mientras que un conector M12 con 2 pines y codificación K transporta 16 amperios. El siguiente cuadro muestra estas calificaciones en diferentes configuraciones.
Para usos con gran cantidad de datos, necesita conectores resistentes que mantengan la calidad de la señal bajo estrés por vibración y calor. Los conectores de cable a cable HRB y HRBCN admiten datos de alta velocidad con baja pérdida de señal y retrasos. Mantienen una energía estable incluso cuando el equipo tiembla o se calienta constantemente.
Evalúe la temperatura, los contaminantes y la vibración
El entorno de trabajo decide qué conectores durarán a largo plazo. Las temperaturas extremas pueden dañar las carcasas de plástico y cambiar la fuerza del resorte de contacto. La humedad y los contaminantes químicos aceleran la corrosión en las superficies metálicas expuestas. La vibración provoca corrosión por fricción, un proceso de desgaste que aumenta la resistencia del contacto con el tiempo.

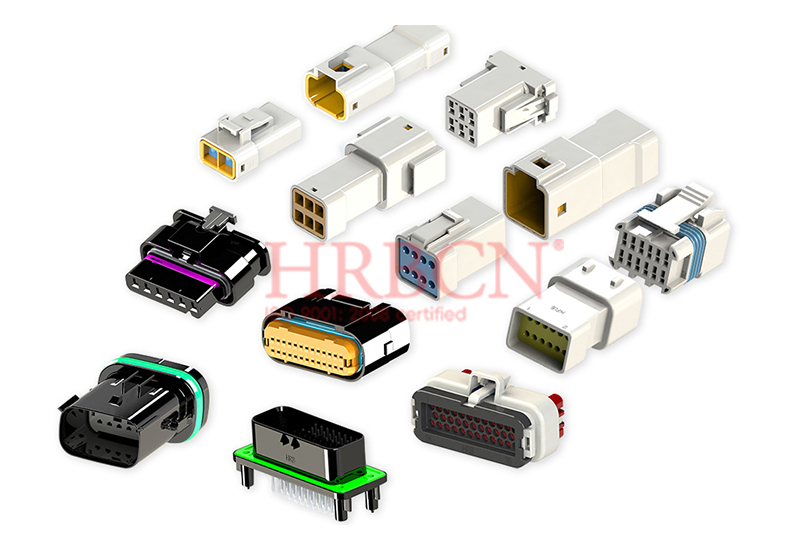

Los conectores de alimentación impermeables IP67 de HRB muestran un claro ejemplo de especificaciones medioambientales. Estos conectores resistentes funcionan en un rango de temperatura de -55 °C a +85 °C. . La clasificación IP67 según IEC 60529 garantiza protección contra el polvo y la inmersión temporal en agua. Esto los hace buenos para lugares hostiles, como áreas de lavado en el procesamiento de alimentos o equipos para actividades al aire libre expuestos a la lluvia.
La siguiente tabla enumera las especificaciones clave para diferentes modelos de conectores HRB:
Modelo de conector | Clasificación IP | Rango de temperatura de funcionamiento |
Cable a placa con paso de 2,5 mm (ángulo recto) | IP67 (IEC 60529) | -55°C a +85°C |
Impermeable automotriz con paso de 2,5 mm | IP67 | -55°C a +85°C |
Montaje en panel de 3,0 mm a prueba de agua | IP67 | -40°C a +130°C |
Las pruebas de vibración siguen estándares conocidos como MIL-STD-202 . Esta norma comprueba cómo la vibración afecta a las piezas en los rangos y niveles de frecuencia observados durante el uso en campo. Muestra posibles problemas cuando una pieza no cumple con las reglas de vibración. Cuando elija conectores para entornos difíciles, busque diseños que hayan pasado estas pruebas. Estas piezas utilizan fuertes mecanismos de bloqueo y contactos precisos para reducir estos riesgos.
Al verificar tanto las necesidades de señal como las condiciones ambientales, construye una base sólida para su diseño. Este paso garantiza la elección de piezas con los materiales de contacto, blindaje, sellado y resistencia mecánica adecuados. El resultado es un sistema que ofrece energía, datos y monitoreo confiables de las operaciones del sistema.
Especificar dimensiones físicas y configuraciones de contacto
Los armarios para equipos industriales rara vez ofrecen espacio adicional. Debe colocar conectores en paneles estrechos, PCB abarrotados o rutas de cables estrechas. Las dimensiones físicas de su sistema de conectores afectan directamente el éxito de la instalación y la confiabilidad a largo plazo. Para diseñar sistemas de conectores confiables, debe considerar dos factores: el estilo de carcasa que coincida con su ubicación de montaje y el número de pines con tamaño de contacto que coincida con sus cargas eléctricas.
Haga coincidir el tamaño del conector y el estilo de la carcasa con las restricciones de espacio
Cada conector ocupa terreno. Elija un estilo de carcasa que se adapte a su espacio disponible sin comprometer el acceso de mantenimiento. Los receptáculos de montaje en panel funcionan bien para instalaciones fijas donde se pasan cables a través de un mamparo. Los enchufes en línea o de montaje en cable se adaptan a secciones móviles o espacios reducidos donde es imposible cortar un panel.
Los conectores IDC compactos demuestran los beneficios de ahorro de espacio. Estos conectores eliminan el pelado de cables, lo que ahorra tiempo de montaje y reduce los errores de instalación. La siguiente tabla muestra cómo el tamaño del paso afecta sus opciones de diseño :
Paso | Beneficio de ahorro de espacio | Contexto clave |
1,27 mm | Ahorra espacio en la placa al admitir más conductores en un espacio compacto, lo que permite el enrutamiento de señales de alta densidad | Lo mejor para diseños de PCB densos, módulos compactos, servidores, equipos de comunicación y módulos industriales donde el espacio es limitado |
2,54 mm | No es la opción más pequeña, pero sí práctica para conexiones industriales estándar donde el acceso al servicio y una inspección más sencilla son importantes. | Adecuado para paneles de control industriales, sistemas CNC, enrutadores, interruptores y equipos de prueba donde el acceso para mantenimiento es importante |
El paso de 1,27 mm le permite enrutar muchas señales en un área pequeña. Esto se adapta a diseños de alta densidad como servidores o módulos de comunicación. El paso de 2,54 mm ofrece un equilibrio entre densidad y facilidad de acceso. Puede sondear e inspeccionar conexiones sin herramientas especiales.
El estilo de la concha también importa. Los receptáculos de montaje en panel utilizan un corte fijo con una tuerca o brida roscada. El conector iMINI C utiliza un receptáculo cuadrado de 1 1/8 de pulgada con una rosca de montaje de 3/4 NPT. La versión con tapón tiene un diámetro exterior máximo de 1 1/4 pulgadas. Estas dimensiones le indican exactamente cuánto espacio necesita detrás del panel.
Calcule el número de pines y el tamaño de contacto para la integridad de la corriente y la señal
El paso del conector se relaciona directamente con la capacidad de transporte de corriente. Un paso más grande significa contactos más grandes, que manejan más potencia. Un paso más pequeño significa contactos más pequeños, que se adaptan a conexiones de nivel de señal. Haga coincidir el número de pines y el tamaño de los contactos con sus cargas reales.
Considere los conectores de cable a placa de HRB. Los bloques de terminales con paso de 5,08 mm se adaptan a la entrada de cables de alta corriente. Los conectores de paso de 2,5 mm se adaptan a diseños de PCB compactos donde se necesita potencia moderada y enrutamiento de señal densa. Los conectores de paso más grande, como 6,35 mm o 10,0 mm, admiten transmisión de alta potencia para motores, calentadores o fuentes de alimentación. Los pasos más pequeños funcionan para conexiones de nivel de señal donde la corriente es baja pero la densidad es alta. Los materiales utilizados en estos contactos, como el latón y la aleación de cobre con estañado, garantizan un rendimiento estable en el tiempo. Estos materiales resisten la corrosión y mantienen una baja resistencia al contacto. Esto garantiza una entrega de potencia estable incluso en condiciones de carga elevada.
La relación entre el tono y la calificación actual sigue un patrón claro. Un conector de paso de 3,5 mm normalmente transporta hasta 8 amperios por pin. Esta clasificación sigue siendo la misma ya sea que utilice 2, 3 o 4 pines. El recuento de pines no cambia la capacidad actual por pin. Cada contacto sigue transportando su corriente nominal de forma independiente.
Los bloques de terminales de 5,08 mm se adaptan a la entrada de cables de alta corriente. Las clasificaciones actuales varían según el diseño: los conectores JST PH transportan 2 amperios por pin , los conectores Molex Micro-Fit transportan 9 amperios por pin y los conectores DIN-5 transportan aproximadamente 3 amperios por pin. Un paso más grande generalmente admite una mayor capacidad de transporte de corriente por pin, mientras que los pasos más pequeños tienen clasificaciones más bajas.
Paso de 3,5 mm: clasificación de corriente de contacto de hasta 8 amperios (de los datos del producto TE)
Para el mismo paso de 3,5 mm, los números de pines de 2, 3 y 4 comparten la misma clasificación de 8 amperios. El recuento de pines no afecta la capacidad actual por pin
Los fabricantes ofrecen opciones de paso que incluyen 2,5 mm y 5,08 mm, lo que implica diferentes clasificaciones de corriente.
También debe considerar la caída de voltaje y la acumulación de calor. Cada contacto genera calor proporcional al cuadrado de la corriente. En un conector multipin, el calor de las clavijas adyacentes se acumula. Esto puede reducir la clasificación actual efectiva. Siempre verifique la curva de reducción del fabricante.
La integridad de la señal requiere atención al espaciamiento de los contactos. Los contactos muy espaciados pueden captar diafonía de señales adyacentes. Para líneas de datos de alta velocidad, mantenga una separación adecuada entre los pares de señales. Utilice planos de tierra o blindaje cuando sea necesario.
El número de pines que elija también afecta el esfuerzo de instalación. Más pines significan más engarzados, más inserciones y más puntos potenciales de falla. Utilice la cantidad mínima de pines que cumpla con los requisitos de su circuito. Reserve uno o dos pines adicionales para futuras expansiones.
Al crear conjuntos de cables, tenga en cuenta las dimensiones físicas del conector a lo largo de la ruta de enrutamiento del cable. Los conjuntos de cables con radios de curvatura estrechos o cables de gran calibre necesitan más espacio alrededor del conector. Planifique un alivio de tensión y soporte de cables para evitar tensiones mecánicas en los contactos. Este enfoque reduce las tasas de fallas y simplifica el servicio de campo.
Al hacer coincidir el estilo de la carcasa con su espacio y el número de pines con sus cargas, construye un sistema de conectores que se adapta físicamente y funciona eléctricamente. El siguiente paso es agregar mecanismos de bloqueo, sellado y blindaje que protejan la conexión en entornos hostiles.
Seleccione mecanismos de bloqueo, sellado y protección
Una vez que se decida por las dimensiones físicas y las configuraciones de contacto, debe proteger la conexión misma. La vibración, la humedad y las interferencias electromagnéticas pueden degradar el rendimiento con el tiempo. Los mecanismos de bloqueo, sellado y protección adecuados mantienen su sistema estable y seguro.
Elija bloqueo y codificación para evitar la desconexión y el mal acoplamiento
La vibración representa una amenaza constante para la integridad del conector. Una conexión suelta provoca señales intermitentes, sobrecalentamiento o falla total del sistema. Necesita un mecanismo de bloqueo que resista el estrés mecánico de su aplicación . Los diferentes mecanismos ofrecen distintos niveles de protección:
Mecanismo de bloqueo | Mecanismo primario | Clasificación de resistencia a las vibraciones |
Compuesto bloqueador de roscas | Enlace químico/fricción | Alto |
Arandela de seguridad dividida | tensión del resorte | Bajo a moderado |
Arandela estrella/dentada | Mordida mecánica | Moderado a alto |
Tuerca de inserción de nailon | Interferencia de polímeros | Alto |
Tuerca y pasador almenados | Tope mecánico positivo | Extremo |
Los conectores de tornillo pueden aflojarse con la vibración a menos que los combine con contratuercas, arandelas de resorte o compuestos de bloqueo de roscas. Los diseños de bayoneta, con sus características de leva de bloqueo , resisten mejor el aflojamiento axial, pero la tensión radial o de torsión aún puede afectarlos. de HRB Los conectores impermeables IP67 utilizan bloqueos de carcasa a terminal para un rendimiento confiable. Estas cerraduras evitan la desconexión accidental incluso en entornos exigentes.
Mucha gente considera que una combinación de un par inicial adecuado y un fijador de roscas de resistencia media proporciona el mejor equilibrio para la maquinaria industrial. Depender demasiado de las arandelas mecánicas sin verificar el torque aún puede provocar fallas si la frecuencia de vibración coincide con la velocidad del resorte de la arandela.
El codificado evita un mal acoplamiento, lo que causa costosos retrabajos y daños al equipo. Existen dos opciones principales :
Opción de clave | Mecanismo | Cómo reduce los errores de montaje |
Conectores de colores combinados | Exteriores en tonos brillantes o gráficos codificados por colores | Combinación visual más rápida y sencilla de colores coordinados, lo que permite una rápida identificación de discrepancias |
Conectores con llave mecánica | Forma distintiva que solo se adapta a un conector correspondiente y solo se puede insertar de una manera | Previene físicamente el acoplamiento u orientación incorrectos; También actúa como una característica de polarización para evitar errores de rotación de 180 grados, especialmente en escenarios de acoplamiento ciego. |
La codificación mecánica utiliza formas o protuberancias únicas para bloquear la inserción incorrecta. La codificación codificada por colores ayuda a los operadores a detectar rápidamente los pares coincidentes. Las funciones de polarización garantizan una orientación correcta en todo momento. Estos elementos de diseño reducen la dependencia de la memoria del operador, eliminan el retrabajo y aumentan la confianza en escenarios de acoplamiento ciego.
Especifique clasificaciones de IP y blindaje EMI para entornos resistentes
El sellado protege los contactos internos del agua, el polvo y los productos químicos. El sistema de clasificación IP clasifica este nivel de protección. IP67 , según IEC 60529, garantiza protección contra el polvo y resistencia temporal a la inmersión en agua. Esta clasificación es adecuada para entornos de lavado en procesamiento de alimentos o instalaciones al aire libre expuestas a la lluvia. Los conectores impermeables de HRB cumplen con este estándar y funcionan de -55 °C a +85 °C con una resistencia de contacto de 10 miliohmios o menos. Estos conectores resistentes mantienen un rendimiento eléctrico estable incluso cuando se sumergen brevemente.
La interferencia electromagnética (EMI) interrumpe la transmisión de datos y degrada la calidad de la señal. Para aplicaciones con uso intensivo de datos, necesita un blindaje que bloquee el ruido externo y evite que se escapen las emisiones. HRB&HRBCN Connector ofrece soluciones para aplicaciones de centros de datos y telecomunicaciones que requieren protección contra altas temperaturas y cargas. Estos conectores resistentes brindan doble protección contra el estrés térmico y la interferencia eléctrica, lo que garantiza una transferencia de señal limpia en bastidores de equipos densos.
La elección de los mecanismos de protección adecuados depende de su entorno específico. Evalúe los niveles de vibración, la exposición a la humedad y las fuentes de EMI en sus instalaciones. Luego seleccione el bloqueo, el sellado y el blindaje que coincidan con esas condiciones. Este enfoque sistemático garantiza que sus conectores resistentes ofrezcan confiabilidad a largo plazo en entornos hostiles. Cada conexión que proteja hoy evitará una costosa falla mañana.
Planifique los ciclos de acoplamiento, la instalación y la confiabilidad a largo plazo
Cuenta para la vida del ciclo de apareamiento y la resistencia mecánica
Cada conector tiene un número limitado de veces que se puede enchufar y desenchufar. Necesita saber con qué frecuencia se conectará y desconectará su equipo a lo largo de su vida útil. Este número le ayuda a elegir el material de contacto y el revestimiento adecuados.
El metal base afecta qué tan bien el contacto mantiene su fuerza elástica y cuánto dura. El latón funciona para uso de ciclo bajo. El bronce fosforado funciona mejor para uso de ciclo alto. El estañado está bien para conectores generales, pero no para uso de ciclos muy altos. El baño de oro es mejor para uso de ciclo alto. El estaño funciona bien en condiciones secas y de bajo nivel, pero no es bueno para uso a largo plazo con altas temperaturas o ciclos altos..
Los conectores impermeables IP67 de HRB utilizan contactos de aleación de cobre y latón estañado. Estos materiales resisten la oxidación y mantienen una baja resistencia al contacto con el tiempo. Para aplicaciones que necesitan muchos ciclos de conexión y desconexión, debe utilizar un baño de oro. El oro dura más que el estaño y soporta temperaturas más altas..
Las pruebas de resistencia mecánica siguen la norma EIA-364-09. . Esta norma comprueba si el conector puede soportar muchos ciclos de conexión y desconexión sin perder rendimiento. Después de la prueba, el conector no debe presentar ningún desgaste o daño importante. Su rendimiento eléctrico debe mantenerse dentro de unos límites establecidos. Compruebe siempre que los conectores elegidos hayan pasado esta prueba.
Diseño para facilidad de instalación y capacidad de servicio en campo
La velocidad de instalación afecta el costo total del sistema. Los métodos antiguos, como el engarzado manual, tardan unos 55 segundos por conexión . La soldadura tarda unos 100 segundos más el tiempo de limpieza. Los conectores IDC no necesitan pelado de cables . Le permiten conectar cables multiconductores en segundos.
'El beneficio del ahorro de tiempo y costos, además de la facilidad de instalación, ya que simplemente se sujetan sin necesidad de pelar cables, hace que los IDC sean una opción muy convincente .' — Brad Blietz, 3M
Los conectores IDC de HRB admiten este rápido montaje. Vienen en pasos de 1,27 mm y 2,54 mm. Se adaptan a diseños compactos donde el espacio es reducido. Los conectores RAST brindan beneficios de instalación adicionales para uso automotriz e industrial:
Los conjuntos de cables preterminados que utilizan conexiones estilo IDC ahorran mucho tiempo a los instaladores en comparación con los métodos antiguos de terminales de tornillo. Eliminan los pasos de terminación en el sitio y reducen el riesgo de errores de cableado. Esto reduce los costos de instalación y mantenimiento.
El conector HRB&HRBCN cuenta con las certificaciones ISO 9001, UL, VDE y TS16949. Estos confirman una calidad y confiabilidad constantes para un uso industrial a largo plazo. Cuando elige conectores certificados, reduce el riesgo de tiempo de inactividad y se asegura de que su diseño cumpla con los estándares mundiales. Este enfoque en la calidad, además de una buena planificación de los ciclos de acoplamiento y una fácil instalación, brinda la alta confiabilidad que su equipo necesita.
El diseño de sistemas de conectores fiables exige elecciones deliberadas en cada paso. Debe evaluar las condiciones ambientales, especificar dimensiones físicas, seleccionar mecanismos de protección y planificar las demandas del ciclo de vida. Ningún conector funciona mejor para todas las aplicaciones. La solución óptima equilibra el rendimiento eléctrico, la protección ambiental, el tamaño físico y el costo.
Consulte siempre las hojas de datos del fabricante para obtener datos de rendimiento específicos. HRB&HRBCN Connector ofrece soluciones de interconexión estándar y personalizadas para necesidades de aplicaciones únicas. Sus conectores ofrecen conexión confiable y transmisión de energía en entornos industriales exigentes.
Colabore con fabricantes de conectores experimentados desde el principio de su proceso de diseño. Garantizan que sus necesidades reciban una comprensión total. Esta colaboración aumenta la eficiencia y reduce el tiempo de inactividad. Su equipo merece esta atención. Un diseño bien pensado produce una mayor eficiencia y confiabilidad a largo plazo para todo su sistema.
Preguntas frecuentes
¿Qué clasificación IP necesito para entornos de lavado?
Elija IP67 para equipos que se rocían con agua o se sumergen brevemente. Esta clasificación, establecida por IEC 60529, evita la entrada de polvo y soporta caídas cortas. de HRB Los conectores impermeables IP67 funcionan de -55 °C a +85 °C, por lo que se adaptan al procesamiento de alimentos y a equipos para exteriores.
¿Cómo selecciono el tono adecuado para mi aplicación?
Haga coincidir el tono con sus necesidades de energía. Pasos más grandes, como 6,35 mm o 10,0 mm, transfieren alta potencia a motores y calentadores. Pasos más pequeños, como 1,27 mm o 2,5 mm, se adaptan a conexiones de señal donde el espacio importa más que la potencia. Siempre verifique la curva de reducción del fabricante para configuraciones de múltiples pines.
¿Qué mecanismo de bloqueo funciona mejor en entornos de alta vibración?
Los bloqueos de carcasa a terminal evitan que la vibración separe las conexiones. Los conectores IP67 de HRB utilizan este diseño para mantenerse seguros bajo tensión. Para conectores tipo tornillo, agregue compuesto bloqueador de roscas o tuercas de inserción de nailon para evitar que se aflojen. La codificación mecánica también bloquea conexiones incorrectas, cortes y daños.
¿Cuántos ciclos de apareamiento debo planificar?
Cuente cuántas veces su equipo se conecta y desconecta durante su vida. Los contactos de latón duran menos de 500 ciclos. Los contactos de aleación de cobre y bronce fosforado soportan de 500 a más de 5000 ciclos. Para enchufes frecuentes, elija contactos chapados en oro. Resisten el desgaste y mantienen una baja resistencia por mucho más tiempo que los estañados.
