Imagine que su prototipo falla en el campo porque un conector derretido provoca un costoso tiempo de inactividad. Los retiros por motivos de seguridad, como fallas en las bolsas de aire en más de 300.000 vehículos, , muestran lo que está en juego. ¿Cómo se elige el conector eléctrico adecuado entre miles de opciones? Esta guía brinda un plan claro, paso a paso, basado en las necesidades eléctricas, mecánicas y ambientales. Convierte la selección de conectores de un juego de adivinanzas en una elección de ingeniería precisa, lo que le ahorra tiempo, dinero y estrés. Un tipo de conector incorrecto puede provocar retiradas del mercado, incluido el riesgo de incendio debido a un cableado defectuoso. Para muchos usos, los conectores eléctricos circulares ofrecen un gran rendimiento. Elegir el conector circular correcto garantiza confiabilidad en condiciones difíciles. Este método organizado le ayuda a elegir conectores eléctricos para diferentes usos, mejorando el rendimiento.
Conclusiones clave
Para obtener confiabilidad a largo plazo, conecte los conectores al 70-80 % de su corriente nominal.
Haga coincidir las clasificaciones de IP con su entorno para evitar que la humedad cause fallas.
Utilice terminales engarzados cuando haya muchas sacudidas o movimientos. Utilice soldadura cuando la pieza permanezca quieta y enfrente poca tensión.
Verifique que el fabricante tenga certificaciones UL, VDE e ISO para confirmar su calidad.
Evalúe las especificaciones eléctricas para su conector eléctrico
Antes de verificar el ajuste físico o la resistencia ambiental, primero debe asegurarse de que el conector eléctrico pueda soportar la energía y las señales que su aplicación necesita. Este paso protege su diseño contra el sobrecalentamiento, la corrupción de la señal y fallas tempranas. Es necesario tener en cuenta dos factores clave: las clasificaciones de corriente y voltaje, además de las necesidades de integridad de la señal.
Clasificaciones de corriente y voltaje
Cada conector eléctrico tiene una clasificación de corriente y una clasificación de voltaje de funcionamiento. Estos números muestran la carga eléctrica máxima segura en condiciones establecidas. Debe elegir un tipo de conector que vaya más allá de sus necesidades reales, no uno que simplemente las satisfaga. Para usos de alta potencia, los conectores cable a cable de HRB ofrecen opciones de paso más grande, que se ajustan a terminales más gruesos y liberan mejor el calor. Los pasos más pequeños funcionan para conexiones de nivel de señal donde las demandas actuales se mantienen bajas.
La práctica de la industria sugiere funcionar entre el 70% y el 80% de la corriente nominal para lograr confiabilidad a largo plazo. Esta regla de reducción tiene en cuenta las condiciones del mundo real: temperaturas ambiente más altas, flujo de aire limitado y muchos conectores energizados en un espacio reducido. Ninguna norma estricta exige este margen, pero los ingenieros experimentados lo tratan como un amortiguador de seguridad imprescindible. Debe utilizar el mismo enfoque al dimensionar sus conectores.
Superar las calificaciones actuales causa una cadena de problemas. El calentamiento Joule , calculado como la potencia es igual a la corriente al cuadrado por la resistencia (P = I²R), eleva las temperaturas rápidamente. La resistencia al contacto aumenta con el tiempo debido a la oxidación y la relajación del estrés, lo que empeora el calor. Los resultados incluyen fallas en el aislamiento, desgaste de los equipos, envejecimiento más rápido y riesgos para la seguridad. Considere este ejemplo: a 200 A, un aumento de 0,1 mΩ en la resistencia de contacto agrega 4 vatios de calor en un punto de contacto. Las temperaturas localizadas pueden superar los 120°C, muy por encima de los límites operativos seguros. Se cree que una mala resistencia de contacto causa el 30% de las fallas de la batería, lo que provoca sobrecalentamiento y una menor eficiencia.
Funciona entre el 70% y el 80% de la corriente nominal para brindar confiabilidad a largo plazo
Considere la temperatura ambiente, el flujo de aire y la densidad del conector.
Observe la resistencia al contacto a medida que crece con la oxidación y la relajación del estrés.
Verifique los diseños con pruebas ambientales como Double 85 (85°C/85% RH durante 1008 horas)
Integridad de la señal y necesidades de datos
Las aplicaciones modernas envían cada vez más datos junto con energía. Sus conectores eléctricos deben mantener la calidad de la señal sin agregar ruido ni distorsión. La pérdida de señal se produce de varias maneras: reflexiones de la señal por desajuste de impedancia, atenuación por pérdida de señal y diafonía o interferencia electromagnética de conductores cercanos.
Los conectores mal diseñados pueden causar desajustes de impedancia, diafonía y reflejos de la señal, todo lo cual conduce a la pérdida de la señal. Un blindaje débil o una mala conexión a tierra pueden provocar interferencias electromagnéticas (EMI), lo que perjudica aún más la integridad de la señal.
Puede reducir estos problemas mediante elecciones de diseño cuidadosas. Mantenga las líneas de señal cortas y las rutas de retorno anchas para limitar las interrupciones de impedancia en los conectores. Haga coincidir los retrasos de propagación de las líneas de reloj y señal relacionadas para evitar errores de sincronización. Elija materiales de PCB de baja pérdida y controle la forma de la traza para reducir la pérdida de señal. Aumente el espacio entre pistas cercanas, como usar la regla de 3W , para reducir la diafonía. Diseñar una red de distribución de energía con baja impedancia para reducir la potencia y el ruido del suelo.
Para usos mixtos de alimentación y señales, es posible que necesite tipos de conectores separados dentro del mismo sistema. Los conectores cable a cable de HRB admiten ambas funciones, pero debe hacer coincidir el paso y el diseño del terminal con las necesidades de cada señal. Los conectores eléctricos circulares suelen funcionar bien en estos casos porque su diseño proporciona control de impedancia estable y opciones de blindaje. El tipo de conector circular correcto garantiza un rendimiento confiable en ambas áreas.
Su elección de conectores eléctricos afecta directamente la confiabilidad del sistema. Al verificar la clasificación de corriente, el voltaje de operación y la integridad de la señal en conjunto, se construye una base para un rendimiento sólido. Este enfoque organizado evita costosos rediseños y fallas en el campo. A continuación, observará el ajuste mecánico para garantizar que sus conectores encajen físicamente con su diseño.
Evaluación del ajuste mecánico de conectores eléctricos
Una vez que esté seguro de que las especificaciones eléctricas funcionan, debe verificar que el conector se ajuste físicamente a su diseño. El ajuste mecánico decide si la conexión permanece firme durante el montaje, uso y reparación. Hay que tener en cuenta tres cosas: el tamaño, cómo se monta y cómo se bloquea.
Tamaño, montaje y bloqueo
El tamaño de tu conector debe coincidir con el espacio que tienes. No puedes saltarte este paso. de HRB Los conectores de cable a placa muestran cómo cambia el diseño para adaptarse a diferentes diseños de PCB. Puede elegir encabezados en ángulo recto para construcciones de perfil bajo o encabezados verticales para conexiones rectas. Las configuraciones de una sola fila funcionan para circuitos simples, mientras que las opciones de dos filas manejan más pines en la misma área.
La elección del estilo de montaje afecta la estabilidad del conector. Las piezas de orificio pasante (THT) crean una unión fuerte porque los cables atraviesan el tablero y se anclan firmemente. Esto hace que THT sea ideal para automóviles, aviones o equipos militares que enfrentan estrés físico. Las piezas de montaje en superficie (SMT) son más pequeñas y le permiten empaquetar más circuitos, pero se rompen más fácilmente bajo tensión o torsión. Para dispositivos portátiles y señales de alta velocidad, SMT funciona bien. Para conectores que se conectan muchas veces, THT ofrece mayor confiabilidad.
Los mecanismos de bloqueo evitan que el conector se suelte. Un pestillo seguro o un bloqueo de fricción mantienen el conector en su lugar incluso cuando se sacude. Los conectores de cable a placa de HRB tienen piezas de bloqueo resistentes que soportan la tensión durante el uso. Siempre debes verificar que el candado coincida con la cantidad de vibración que tendrá tu aplicación.
Los estándares de la industria le indican cómo probar la confiabilidad mecánica. IEC 60512 brinda formas estándar de medir la fuerza de inserción, la fuerza de extracción y cuántas veces puede enchufarlo. USCAR-2 enumera las necesidades de rendimiento mecánico para usos de alta confiabilidad. Estas pruebas le ayudan a adivinar cuánto durará el conector y a detectar riesgos de fallo antes de usarlo.
Estilos de terminación: engarzado, soldado e IDC
Su método de terminación decide cómo se conecta el cable al terminal. Cada estilo tiene sus propios beneficios y desventajas.
El prensado crea una unión soldada en frío apretando el cilindro del terminal alrededor del cable. Si se hacen correctamente, los engarzados brindan una gran resistencia mecánica y flujo eléctrico. Según las pruebas USCAR-21, las conexiones engarzadas duran más de 15 años en entornos automotrices difíciles. La clave es utilizar la herramienta de engarzado y el troquel adecuados para el tamaño de su terminal. Debe hacer coincidir exactamente el tamaño del cable con el diámetro del cilindro del terminal.
La soldadura une el cable al terminal utilizando metal fundido. Si bien la soldadura crea una conexión eléctrica sólida, tiene una gran debilidad. La soldadura se endurece formando una estructura cristalina que no es muy flexible . Al sacudirlo o doblarlo, la tensión se acumula donde la soldadura dura se encuentra con el cable trenzado flexible. Este estrés inicia grietas que crecen con cada sacudida. Las conexiones soldadas generalmente se debilitan después de 5 a 7 años en lugares hostiles, mientras que las uniones engarzadas adecuadas duran décadas.
Los conectores de desplazamiento de aislamiento (IDC) ofrecen una tercera opción. La tecnología IDC elimina la necesidad de pelar cables. Una horquilla afilada en el terminal corta el aislamiento y toca el cable del interior. Esto ahorra tiempo de instalación y reduce el riesgo de errores. de HRB Los conectores IDC funcionan con varios tamaños de cables y vienen en múltiples opciones de paso. Funcionan bien para cables planos y trabajos de terminación masiva.
Su elección del estilo de terminación afecta el rendimiento a largo plazo. Para usos con sacudidas o cambios de temperatura, el engarzado proporciona una mayor confiabilidad. Para un montaje rápido y espacios reducidos, IDC ahorra tiempo. La soldadura funciona mejor en lugares de baja tensión donde no se necesita flexibilidad.
El ajuste mecánico de sus conectores eléctricos afecta directamente la confiabilidad del sistema. Al verificar el tamaño, el montaje, el bloqueo y la terminación juntos, se asegura el ajuste físico para todos los usos. Este método paso a paso evita fallas en el campo y costosos rediseños. A continuación, analizará la resiliencia ambiental para asegurarse de que sus conectores sobrevivan condiciones difíciles.
Considere la resiliencia ambiental
El entorno operativo de su conector determina su vida útil más que cualquier otro factor. La humedad, los cambios de temperatura y las vibraciones atacan las conexiones silenciosamente, degradando los materiales hasta que se produce una falla. Según investigaciones de la industria, la entrada de humedad es una de las principales causas de fallas en los conectores en aplicaciones automotrices. Debes evaluar tu entorno honestamente antes de finalizar tu elección.
Protección contra la temperatura y la humedad
Las temperaturas extremas tensionan los materiales de los conectores de maneras opuestas. El calor acelera la oxidación en las superficies de contacto, aumentando la resistencia y generando más calor. El frío hace que las carcasas se vuelvan quebradizas y los sellos menos flexibles. La humedad agrava estos problemas al permitir la corrosión y la migración electroquímica entre contactos adyacentes.

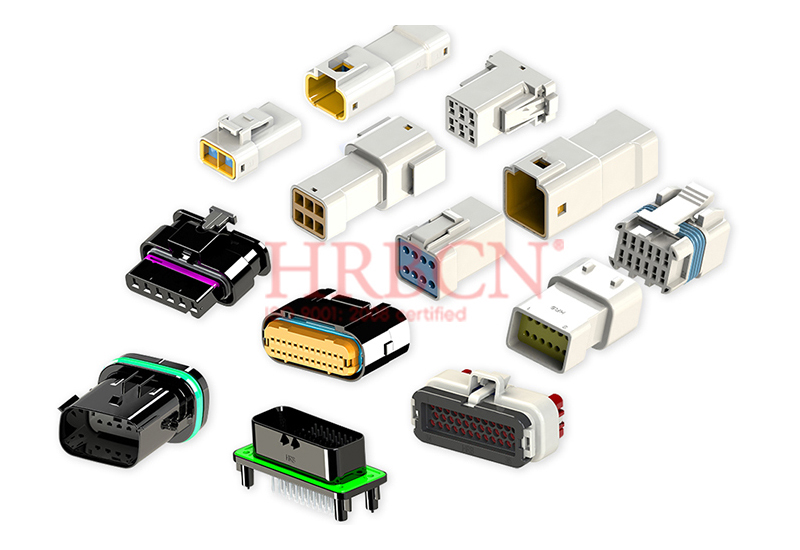

Las clasificaciones IP proporcionan su primera línea de defensa contra líquidos y polvo. Estos códigos de dos dígitos le indican exactamente lo que puede soportar su conector. Para sensores exteriores y matrices de energía renovable, son adecuados los conectores con protección temporal contra inmersión. Los equipos marinos y el tratamiento de aguas residuales exigen conectores con capacidad de inmersión continua. El cableado automotriz y las líneas de procesamiento de alimentos requieren protección contra lavados a alta presión. Sobreespecificar un nivel de protección más alto para instalaciones simples en exteriores agrega costos sin valor funcional, mientras que subespecificar para ambientes de lavado conduce a una rápida falla del sello.
HRB diseña conectores para desafíos industriales específicos. Los conectores de maquinaria agrícola resisten condiciones de tormentas y protegen los circuitos críticos durante la exposición prolongada al campo. Los conectores de automatización industrial ofrecen absoluta confiabilidad en entornos industriales húmedos donde se forma condensación con regularidad. Estos diseños especializados incorporan carcasas selladas y materiales resistentes a la corrosión que mantienen el rendimiento bajo estrés de humedad constante.
Las pruebas validan sus elecciones medioambientales. La prueba 85/85 (85°C con 85% de humedad relativa durante 1008 horas) revela corrosión, degradación del aislamiento y migración electroquímica. Pasar estas pruebas le dará la confianza de que sus conectores eléctricos sobrevivirán años de exposición en el mundo real.
Vibración y estrés mecánico
La vibración provoca corrosión por fricción, un modo de falla importante en el que el micromovimiento entre las superficies de contacto desgasta las placas protectoras. Este mecanismo representa una alta resistencia de contacto en aproximadamente el 45% de todas las fallas de los arneses. . Bajo corriente constante, esta resistencia genera un calor anormal, lo que puede derretir los conectores o provocar incendios.
Las pruebas de vibración estándar incluyen movimientos armónicos simples a frecuencias y amplitudes específicas, barridos durante un tiempo en cada una de las tres direcciones perpendiculares. Los síntomas de falla incluyen contactos intermitentes, cableado desgastado y sujetadores flojos. Las pruebas de vibración estándar cubren la vibración sinusoidal para entornos de maquinaria giratoria y la vibración aleatoria del transporte y el uso de vehículos.
La mitigación comienza con la selección adecuada del terminal. El chapado en oro o estaño resiste eficazmente la corrosión por contacto. El engarzado automatizado con monitoreo de fuerza en tiempo real garantiza una calidad de terminación constante. Un soporte adecuado del arnés y puntos de amarre reducen la transmisión de vibraciones a las interfaces del conector. Los terminales de alta fuerza de retención mantienen la presión de contacto incluso bajo tensión mecánica continua.
Para aplicaciones exigentes, los conectores circulares ofrecen ventajas inherentes. Su diseño simétrico distribuye la tensión mecánica de manera uniforme por todo el cuerpo del conector, reduciendo los puntos de fatiga localizados. Esta resiliencia estructural hace que las opciones circulares sean particularmente adecuadas para aplicaciones de transporte y automatización industrial donde la vibración persiste continuamente. Los conectores de automatización industrial de HRB mantienen una precisión precisa a través de millones de ciclos operativos, incluso en ambientes húmedos y vibrantes.
Revisar materiales, cumplimiento y abastecimiento
Ha verificado las especificaciones eléctricas, el ajuste mecánico y la resistencia ambiental. Ahora debes verificar materiales, certificaciones y la confiabilidad de tu proveedor. Estas comprobaciones finales protegen su diseño de fallos de seguridad, problemas legales e interrupciones en la cadena de suministro.
Selección de materiales y revestimiento
Los materiales de contacto determinan qué tan bien su conector transmite corriente y resiste el desgaste. La conductividad afecta directamente la eficiencia de la transmisión . El límite elástico indica cuándo comienza la deformación plástica, lo que es importante para la retención del contacto. La conductividad térmica gobierna la disipación del calor. La resistencia a la corrosión protege contra la degradación ambiental. El módulo elástico refleja rigidez y estabilidad mecánica. La dureza afecta la resistencia al desgaste. La formabilidad determina la facilidad con la que los fabricantes dan forma al contacto.
Propiedad material | Relevancia funcional |
Conductividad | Afecta la eficiencia de transmisión actual. |
Fuerza de producción | Crítico para la retención de contactos |
Conductividad térmica | Gobierna la disipación de calor. |
Resistencia a la corrosión | Protege contra la degradación ambiental. |
Dureza | Afecta la resistencia al desgaste y la deformación. |
La elección del revestimiento afecta significativamente el rendimiento a largo plazo. El baño de oro ofrece una excelente resistencia a la corrosión y admite una gran cantidad de ciclos de acoplamiento. Esto hace que el oro sea ideal para entornos hostiles con alta vibración. El estañado cuesta menos pero forma óxidos rápidamente y admite menos ciclos de acoplamiento. El estaño también sufre corrosión por contacto y crecimiento de bigotes, lo que puede provocar cortocircuitos. Para aplicaciones exigentes, el mayor costo inicial del oro se compensa con su confiabilidad y longevidad. Para ambientes estáticos y benignos, el estaño funciona bien.
Certificaciones y confiabilidad del fabricante
Las certificaciones verifican que sus conectores cumplen con estándares reconocidos de seguridad y calidad. La aprobación UL proviene de Underwriters Laboratories, , una organización científica de seguridad independiente. La certificación VDE garantiza el cumplimiento de las normas alemanas e internacionales en materia de seguridad, calidad y fiabilidad. ISO 9001 confirma que el sistema de gestión de calidad del fabricante cumple con los requisitos internacionales. HRB posee certificaciones relevantes, lo que demuestra su compromiso con el cumplimiento en los mercados globales.
El incumplimiento conlleva graves consecuencias. Los mercados europeos exigen el cumplimiento de CE y RoHS. Ignorar estas normas puede generar multas que alcanzan decenas de miles de euros. . Las aduanas pueden destruir envíos que no cumplan. Los importadores, distribuidores y minoristas comparten la responsabilidad si no verifican el cumplimiento. Estos riesgos pueden derivar en contratos rotos con las principales marcas.
La confiabilidad del fabricante depende de las capacidades internas. El estampado de precisión determina la exactitud dimensional y el rendimiento eléctrico de los contactos. . El moldeo por inyección garantiza la alineación mecánica y el aislamiento. El montaje final requiere una inserción precisa del pasador. El control de calidad de todo el proceso garantiza la coherencia en todas las etapas. HRB opera como un fabricante de servicio completo con fabricación y estampado de moldes internos. Esta integración vertical garantiza un alto control de calidad y un suministro fiable. Evita retrasos y variaciones de calidad que conlleva la subcontratación de pasos críticos de producción.
Elegir un fabricante con estas capacidades simplifica su abastecimiento. Obtendrá calidad constante, cumplimiento normativo y entrega confiable. Esta validación final completa el proceso de selección de su conector.
Seleccionar el conector eléctrico adecuado es un proceso sistemático de eliminación. Empiece por las especificaciones eléctricas para garantizar la seguridad. Luego se evalúa el ajuste mecánico para determinar la compatibilidad física. Finalmente, valida la resiliencia ambiental y el cumplimiento para una confiabilidad a largo plazo.
Tomarse el tiempo para evaluar estos factores por adelantado evita costosos rediseños, fallas del sistema y riesgos de seguridad. Este enfoque funciona en todas las aplicaciones, desde la automoción hasta la automatización industrial. Para aplicaciones exigentes, los conectores circulares ofrecen un excelente rendimiento y durabilidad.
Consulte a un distribuidor de componentes o la hoja de datos del fabricante para la validación final. Asociarse con un fabricante confiable como HRB&HRBCN Connector simplifica el proceso. Con una amplia experiencia y una amplia gama de productos, garantizan soluciones compatibles y de alta calidad para sus aplicaciones. Sus conectores eléctricos cumplen con estándares rigurosos, brindándole confianza en cada conexión.
Preguntas frecuentes
¿Cómo puedo determinar la calificación actual correcta para mi aplicación?
Calcule la corriente constante más alta que usará su dispositivo y luego construya espacio adicional. Una regla común es utilizar sólo entre el 70% y el 80% de la corriente nominal para lograr una confiabilidad duradera. Este cojín cubre entornos más calurosos, menos movimiento de aire y muchos conectores empaquetados juntos. Elija un conector que vaya más allá de lo que realmente necesita.
¿Qué significa la clasificación IP para mi elección de conector?
Las clasificaciones IP muestran qué tan bien un conector bloquea el polvo y el agua. Por ejemplo, una clasificación admite sumergimientos breves, otra permite la inmersión total y otra resiste fuertes salpicaduras de agua. Haga coincidir la calificación con su entorno real. Elegir una calificación superior a la necesaria cuesta más sin añadir valor.
¿Debo elegir terminación engarzada, soldada o IDC?
Las conexiones engarzadas aguantan más de 15 años en entornos hostiles de automóviles cuando se hacen correctamente. Las uniones soldadas se debilitan después de 5 a 7 años con las sacudidas. Los conectores IDC reducen el tiempo de montaje al evitar el pelado de cables. Para entornos inestables, opte por el rizado. Para un montaje rápido, IDC funciona bien. La soldadura se adapta a usos de bajo estrés.
¿Cómo verifico la confiabilidad de un fabricante?
Busque certificaciones relevantes. Busque fabricantes de servicio completo con moldes y herramientas de estampado internos. Este control completo garantiza una calidad constante y un suministro confiable. Pregunte sobre su trayectoria en su campo. Un fabricante con amplia experiencia en muchos usos muestra resultados comprobados.
¿Para qué son mejores los conectores eléctricos circulares?
Los conectores eléctricos circulares brillan en entornos difíciles con sacudidas constantes. Su forma redonda distribuye la tensión mecánica uniformemente por todo el cuerpo, eliminando los puntos débiles. Esta resistencia incorporada los hace perfectos para la automatización y el transporte industriales, donde la confiabilidad es clave.
