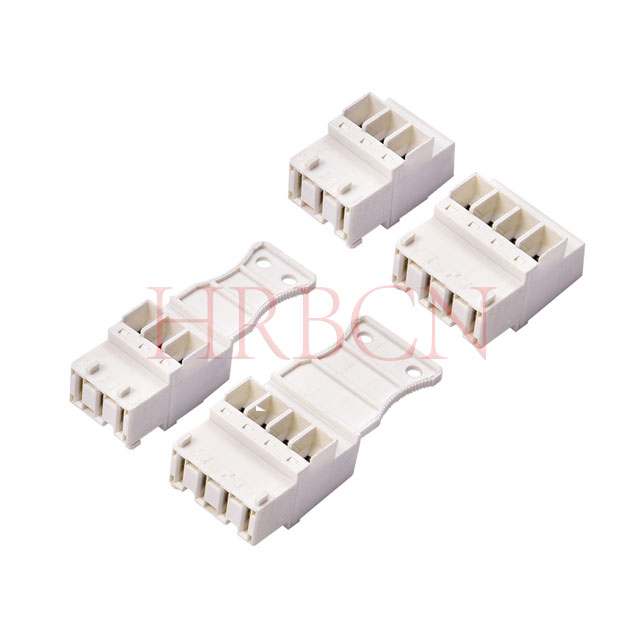

Conector de PCB de acoplamiento indirecto con tornillo y IDC RAST 5 serie M5039 M5040 de 5,0 mm

Compartir con:

Conector de PCB de acoplamiento indirecto con tornillo y IDC RAST 5 serie M5039 M5040 de 5,0 mm

M5039-XX-XXX-X

M5040-XX-XXX-X

Bloque Terminal RAST 5 Conector de placa de circuito impreso para acoplamiento indirecto, con terminal de tornillo, con abrazadera de elevación con protección contra extravío, con orificios de prueba y bloqueo interior, colocación consecutiva sin pérdida de paso, salida de cable opuesta a bloqueo, con o sin pestillo de manija.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
M5039-XX-XXX-X
Marca del producto:
HRB&HRBCN

P/N Definición

M5039 -X -X -X XX -X

① ② ③ ④ ⑤

① : número de serie del artículo HRB

② : Número de pines: 2-7

③ : Color

④: código de codificación

⑤ : Código de bloqueo

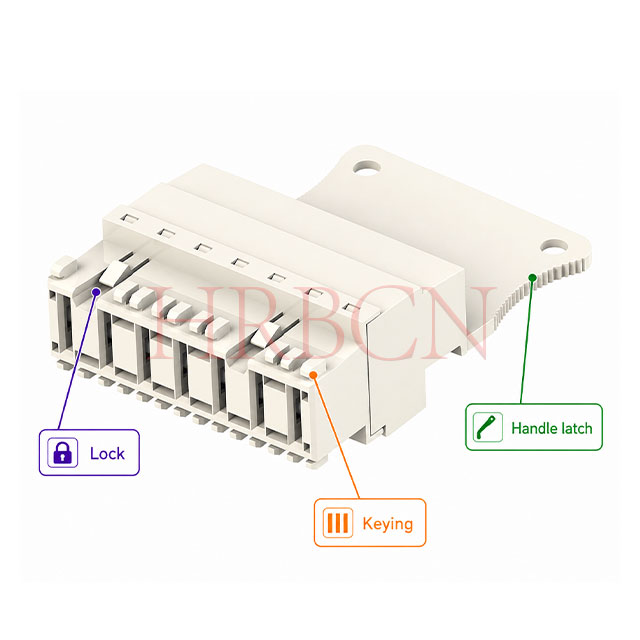

M5039

Con respecto al conector de PCB de acoplamiento indirecto IDC de las series M5039 y M5040 , a continuación se enumeran ejemplos de configuraciones de codificación. Otras opciones de codificación estándar están disponibles a pedido. Comuníquese con el departamento de ventas de HRB para obtener más detalles.

Número de pines (2-7 pines)	HRB P/ N Ejemplos de claves	SPQ (piezas)	Tamaño del cartón (cm)	Paso de contacto (mm)
2	M5039-2-W-042-A0 M5039-2-W-001-A0 M5039-2-W-002-A1 etc.	2160	33×30×27	5.0
3	M5039-3-W-000-A0 M5039-3-W-064-A0 M5039-3-W-083-A0 etc.	1560	33×30×27	5.0
4	M5039-4-W-019-A0 M5039-4-W-029-A1 M5039-4-W-018-A1 etc.	1200	33×30×27	5.0
5	M5039-5-W-003-A0 M5039-5-W-007-B0 M5039-5-W-011-B0 etc.	960	33×30×27	5.0
6	M5039-6-W-000-B0 M5039-6-W-006-A0 M5039-6-W-007-B0 etc.	720	33×30×27	5.0
7	M5039-7-W-000-A4 M5039-7-W-000-B2 M5039-7-W-005-B3 etc.	600	33×30×27	5.0

Parámetros técnicos

Clasificación actual: 10 A CA, CC máx.
Clasificación de voltaje: 250 V CA, CC
Rango de temperatura: -40 ℃ a +120 ℃
Resistencia de contacto: 10MΩMax.
Resistencia de aislamiento: 1000MΩMin.
Voltaje que soporta: 1500V AC/minuto
Material: Carcasa: Nylon66 UL94V-0
Terminal: Bronce fosforado, estañado
Abrazadera: Latón, Niquelado
Tornillo: Acero, Galvanizado
Tamaño del cable: Sección de cable trenzado: 0,14-2,5 mm² (AWG#26-14)
Sección de cable sólido: 0,14-4,0 mm² (AWG#26-12)
Longitud de pelado: 8 ± 1 mm
GWT: 750 ℃ IEC-60335-1

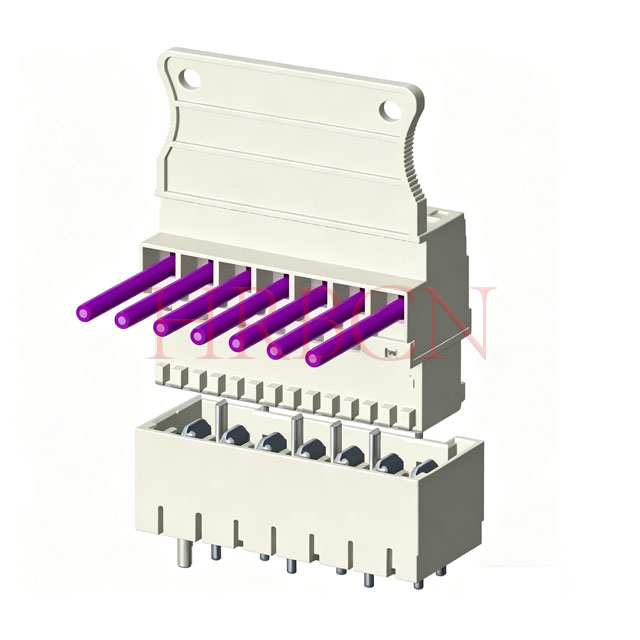

Diagrama de acoplamiento de PCB indirecto

Conexión de cable a placa (con la serie HRB M940X)

Cable M5039 a placa de 90 grados.

Conexión de cable a cable (con las series HRB M5041 y M5042)

M5038 y M5042 cable a cable

⒈P: ¿Cuál es la diferencia entre M5038, M5039 y M5040?

R: Las 3 series pertenecen a los conectores de PCB de acoplamiento indirecto HRB RAST 5 IDC y comparten el mismo paso, clasificación de corriente y rendimiento del núcleo. Las principales diferencias radican en la configuración mecánica, especialmente el bloqueo interno, las nervaduras de codificación y los diseños de lado cerrado, para cumplir con los diferentes requisitos de aplicación y diseño de PCB:

Serie HRB P/N	salida de cables	claveteando	Orificio de prueba	Cerradura interior	Pestillo de manija
M5038	Recto (en línea)	SÍ (anti-mal enchufe)	No	SÍ	No
M5039	Angular (90°), opuesto al bloqueo	SÍ (anti-mal enchufe)	SÍ	SÍ	SÍ
M5040	Angular (90°), opuesto al bloqueo	SÍ (anti-mal enchufe)	SÍ	SÍ	No

⒉P: ¿Cómo elijo entre las series M5038, M5039 y M5040 ?

R: Las sugerencias de selección son las siguientes:

①Elija M5038

Cuando el espacio de cableado es lineal y se requiere instalación horizontal

No es necesario realizar pruebas o inspecciones de circuitos en el sitio

Requisitos de conexión básicos y económicos

Espacio de montaje lateral limitado; se prefiere el enrutamiento recto

②Elija M5040

El equipo requiere cableado lateral de 90° para un diseño compacto

Se necesita un orificio de prueba reservado para mantenimiento, resolución de problemas y detección de circuitos.

Diseño de bloqueo estándar, no se requiere montaje y desmontaje frecuentes.

③Elija M5039

Misma demanda de cableado de 90° y orificio de prueba que M5040

Difícil de desconectar debido a una instalación apretada o espacio reducido

Necesita manija auxiliar para una conexión y liberación rápidas

Entorno de vibración, operación manual más fácil para el servicio.

⒊P: ¿Cuál es el plazo de entrega para estos conectores de PCB de acoplamiento indirecto RAST 5 IDC?

R: Todos los plazos de entrega se basan en la producción estándar y no incluyen el tiempo de tránsito del envío.

①Muestras (sin stock/personalizadas): 2-3 semanas.

②Pedidos al por mayor (sin stock/personalizados): 4-6 semanas (sujeto a la cantidad del pedido y al cronograma de producción).

⒋P: ¿Cuál es la cantidad mínima de pedido para estos conectores de PCB de acoplamiento indirecto RAST 5 IDC?

R: Pedidos al por mayor/sin stock: 5000 piezas (negociable según la cantidad y la personalización).

Diseñados para soluciones duraderas de conexión de cable a placa, las series HRB M5039 y M5040 RAST 5 son conectores de PCB de acoplamiento indirecto de alto rendimiento construidos con terminación híbrida IDC y abrazadera de elevación de tornillo, estructura de bloqueo interno integrada, nervaduras de codificación antidesadaptación y diseño de orificio de prueba reservado. Al adoptar una carcasa retardante de llama de alta calidad y contactos estañados, esta gama de conectores proporciona una excelente rigidez estructural, una fuerte resistencia a las vibraciones y una certificación de seguridad global completa, manteniendo un rendimiento de conexión estable y a largo plazo en entornos operativos complejos.

Diseñados para un diseño compacto de equipos y un mantenimiento conveniente en el campo, las series de conectores RAST 5 M5039 y M5040 cuentan con una estructura de salida de cable en ángulo de 90° y un paso estandarizado de 5,0 mm. El diseño de manija de liberación auxiliar opcional permite enchufar y desenchufar fácilmente, mientras que el aislamiento eléctrico confiable y la resistencia a altas temperaturas satisfacen diversas necesidades de instalación. Ampliamente utilizado en electrodomésticos, sistemas HVAC, automatización industrial, control inteligente y equipos eléctricos generales para una conexión de cableado estable.

Serie HRB RAST 5 IDC de conectores PCB de acoplamiento indirecto | Descripción de la aplicación

Electrodomésticos y hogar inteligente

Lavadoras, refrigeradores, equipos de calefacción, electrodomésticos de cocina, calentadores de agua y componentes de control domésticos inteligentes, que proporcionan una conexión de cableado segura y estable para los equipos eléctricos diarios.

Sistemas de control y automatización industrial

Paneles de control industriales, equipos de detección, actuadores, unidades de control de potencia y equipos de producción automatizados, que garantizan una señal estable y una conexión de energía en condiciones de trabajo complejas.

HVAC y automatización de edificios

Sistemas de aire acondicionado, equipos de calefacción y ventilación, unidades inteligentes de control de edificios y dispositivos de control ambiental, adaptándose a los requisitos de operación continua a largo plazo.

Equipos de potencia y energía

Unidades de distribución de energía de bajo voltaje, equipos de suministro de energía, componentes auxiliares de almacenamiento de energía e instalaciones de energía industrial, logrando una conexión de cableado segura y firme.

Equipos comerciales y especializados

Instrumentos inteligentes, equipos electromecánicos, instalaciones de protección ambiental y unidades eléctricas exteriores, con gran adaptabilidad a cambios de temperatura y vibraciones mecánicas.

Con un diseño estructural optimizado, producción estandarizada y estándares de calidad confiables, la serie de conectores PCB de acoplamiento directo HRB RAST 5 IDC ofrece soluciones de conexión rentables y de alta calidad para las industrias eléctricas e industriales globales.

Por qué elegir los conectores PCB de acoplamiento indirecto HRB RAST 5 IDC Serie Screw-Lock

Compatible con el estándar industrial RAST 5, totalmente compatible en dimensión, ensamblaje y rendimiento eléctrico para un reemplazo directo sin problemas.
Estructura de bloqueo interno integrada: resiste eficazmente sacudidas y resbalones, perfecto para el funcionamiento a largo plazo de equipos domésticos y al aire libre.
Terminación con abrazadera de elevación y tornillo: logra un engarzado firme del cable y un cableado de campo sencillo, lo que brinda confiabilidad de conexión permanente.
Codificación antidesadaptación y carcasa cerrada: evita la inserción incorrecta y el riesgo de cortocircuito, ofreciendo una protección estructural superior.
Diseño de orificios de prueba: facilita la detección, el mantenimiento y la resolución de problemas de circuitos en el sitio para una operación más segura.
Estructura de salida en ángulo de 90°: optimiza el espacio de instalación estrecho y admite un diseño compacto de PCB.
Opciones de configuración dual: Disponible con o sin manija auxiliar para una operación flexible en espacios reducidos.
Certificación reconocida mundialmente: Cumple con los principales estándares de seguridad eléctrica para respaldar la implementación en el mercado global.
Adaptación de amplio rango de cables: Adecuado para cables de 0,14 a 2,5 mm² (AWG#26-14), que cubren la conexión del circuito de señal y de alimentación.
