Materiales de conectores eléctricos: plástico, latón, aleación de cobre, chapado en oro y más

¿Alguna vez te has preguntado qué materiales hay dentro de las piezas eléctricas? Estas piezas necesitan conexiones que funcionen bien. El mercado mundial de conectores eléctricos valía más de 74.000 millones de dólares en 2022 y sigue creciendo aproximadamente un 7,4 % cada año. ¿Pero qué materiales se utilizan? La elección de los materiales de los conectores afecta directamente qué tan bien conducen la electricidad, cuánto duran, cuánto cuestan y cómo funcionan en general. En este artículo, analizamos de cerca los materiales más comunes : plástico, latón, aleación de cobre y baño de oro. Cada material juega un papel clave para garantizar que las conexiones sean confiables y duraderas. Al final, tendrá una guía sencilla para elegir con confianza los materiales adecuados para sus propias piezas eléctricas.

Conclusiones clave

• Utilice latón cuando necesite una conexión económica y duradera. Elija aleaciones de cobre para piezas que se mueven mucho o enfrentan fuertes sacudidas.

• Las carcasas de plástico mantienen los contactos seguros y evitan fugas de electricidad. Utilice materiales como PBT para una alta resistencia química y al calor.

• El baño de oro ayuda a que las piezas funcionen de manera confiable cuando transportan pequeñas corrientes eléctricas y se usan muchas veces. Agregar una capa de níquel debajo hace que duren aún más.

• Elija los materiales del conector según lo que necesite: piense en la carga eléctrica, el entorno, la tensión mecánica y el costo.

• Elegir el material adecuado ayuda a que los conectores duren más y evita averías; Pregunta a los expertos cuál es la mejor opción.

Materiales clave del conector: metales básicos

Los metales comunes son el núcleo de cada conector eléctrico. Transportan la corriente y brindan un fuerte soporte para mantener firmes las conexiones. Necesita materiales que tengan puntos de contacto estables , que soporten las sacudidas, transporten mucha electricidad y combatan el óxido. El metal base correcto decide si su conector emite señales constantes o se rompe bajo presión.

Latón: el caballo de batalla rentable

El latón es una mezcla de cobre y zinc en diferentes cantidades. Esta aleación encuentra un buen equilibrio entre qué tan bien conduce la electricidad y qué tan fuerte es. El latón con plomo tradicional, como el CuZn35Pb2, tiene entre un 1% y un 3% de plomo en peso para que sea más fácil darle forma. Esta combinación permite una producción económica de formas de conectores complejas. Pero el plomo reduce la conductividad al 12-15% IACS, mucho menos que el 100% IACS del cobre puro.

Puede encontrar latón en terminales y contactos para muchos usos. Los sistemas hidráulicos, los equipos neumáticos, los instrumentos y la plomería dependen de accesorios de latón. La electrónica, la ingeniería eléctrica, los automóviles, las máquinas industriales y los sistemas de energía renovable también utilizan mucho latón. La mayoría de los accesorios de latón pueden soportar temperaturas de -325 °F a 400 °F y presiones de hasta 3000 psi..

El latón tiene buenas propiedades eléctricas pero un límite elástico bajo. Esto significa que el latón no es ideal para contactos que necesitan muchos ciclos de conexión. La moderada resistencia a la tracción del metal de 360 ​​MPa funciona bien cuando el conector permanece conectado durante mucho tiempo. Algunos fabricantes utilizan latón para los contactos de sus conectores impermeables IP67. . Aquí, el equilibrio entre rendimiento y costo del material es útil. Para estos conectores, el latón proporciona una conductividad constante y al mismo tiempo mantiene el producto económico para los automóviles y la industria.

Aleaciones de cobre: ​​cobre berilio y bronce fosforado

Cuando los usos necesitan mejores propiedades elásticas y una mejor resistencia al desgaste por dobleces repetidas, las aleaciones de cobre se vuelven importantes. El cobre berilio y el bronce fósforo son las dos opciones principales para conectores de alta confiabilidad.

El cobre berilio proporciona una excelente combinación de resistencia y conductividad. Con una resistencia a la tracción de hasta 1280-1480 MPa y una conductividad de entre 45-63% IACS, esta aleación es mucho mejor que el latón. Su fuerza de contacto cambia sólo ±8% cuando cambia la temperatura, lo que muestra muy buena estabilidad. Puede encontrar cobre berilio en conectores aeroespaciales, dispositivos médicos, herramientas de precisión y equipos de prueba de alto ciclo . La resistencia del material a la oxidación prolonga su vida en lugares húmedos e industriales. Pero el cobre berilio es bastante caro y las reglas sobre la toxicidad del berilio hacen que sea más difícil de usar.

El bronce fosforado es una alternativa económica con buena capacidad de moldeo. Su resistencia a la tracción oscila entre 324 y 965 MPa, con una conductividad de alrededor del 15% IACS. Aunque no es tan fuerte como el cobre berilio, el bronce fósforo funciona bien en determinadas condiciones. El material muestra muy buena resistencia al desgaste por flexión repetida y relajación de tensiones en lugares corrosivos. Su fuerza de contacto cambia en ±15% cuando cambia la temperatura, lo cual está bien para muchos usos.

Puede encontrar bronce fosforado en mazos de cables de automóviles, , conectores industriales , electrodomésticos y sistemas de control de energía. El material funciona bien para sistemas de contacto más grandes donde no se necesita un rendimiento de resorte muy alto. Para usos de alta confiabilidad, el cobre berilio sigue siendo la mejor opción si el presupuesto lo permite. El bronce fosforado es una opción muy duradera para usos en los que el costo importa más que el máximo rendimiento.

Ambas aleaciones de cobre demuestran por qué es importante elegir el material adecuado. Su elección entre latón, cobre berilio y bronce fosforado depende de lo que necesite en cuanto a conductividad, resistencia, número de ciclos y costo. Comprender estas compensaciones le ayudará a elegir el metal base adecuado para sus piezas eléctricas.

Plásticos en conectores eléctricos

El papel de las carcasas de plástico

Las carcasas de plástico hacen más que simplemente cubrir las partes metálicas dentro de un conector. Sirven como aislante y soporte estructural de todo el conjunto. La carcasa protege los contactos de daños físicos, polvo y humedad. También proporciona polarización , lo que garantiza que conecte el enchufe y el receptáculo en la orientación correcta. Esto evita conexiones no coincidentes que podrían dañar su equipo. Las guías de alineación dentro de la carcasa mantienen los contactos en una posición precisa. Esto mantiene una presión de contacto constante y una transmisión de señal confiable.

La carcasa también asegura los terminales en su lugar. Evita cortocircuitos y pérdida de señal al aislar cada ruta de contacto. Algunos fabricantes utilizan materiales de carcasa resistentes en sus conectores cable a cable y cable a placa. Estas carcasas ofrecen flexibilidad de diseño , permitiendo formas complejas que integran múltiples características en una sola pieza. El bajo peso del plástico reduce la masa total del sistema. Esto facilita la instalación y el manejo, especialmente en aplicaciones industriales y de automoción. Las carcasas de plástico también proporcionan una resistencia inherente a la corrosión. . No necesita tratamientos superficiales adicionales para protegerlas contra el óxido. Esta es una verdadera ventaja sobre los metales en ambientes húmedos o químicos. El proceso de fabricación es rentable para una producción de gran volumen. La estabilidad dimensional mantiene estable el ajuste mecánico y la alineación en todo el rango de temperatura de funcionamiento.

Propiedades clave: aislamiento y resistencia ambiental.

Las propiedades de aislamiento del material plástico determinan qué tan bien el conector previene las fugas de corriente. Los distintos plásticos ofrecen distintos niveles de resistencia térmica. Por ejemplo, los plásticos PBT reforzados ofrecen una alta resistencia térmica adecuada para componentes eléctricos que generan calor. La temperatura de distorsión térmica (HDT) mide la rigidez a corto plazo bajo calor. La inflamabilidad es otra propiedad crítica. La clasificación UL94V-0 es el estándar para los conectores debajo del capó de automóviles. . Estas piezas enfrentan exposición al calor y al combustible. Un material con clasificación UL94V-0 deja de arder rápidamente después de que se retira la llama y no gotea partículas en llamas. Materiales como PA y PPS suelen cumplir con esta clasificación.

La resistencia química afecta la supervivencia a largo plazo en entornos industriales. La composición química de la carcasa determina su resistencia a aceites, disolventes, refrigerantes y detergentes. El nailon y el PBT se prefieren en los paneles de control industriales debido a sus excelentes propiedades dieléctricas. Sin embargo, los plásticos no tratados en instalaciones exteriores sufren degradación por rayos UV. Esto provoca grietas en la superficie y pérdida de integridad estructural. Las altas clasificaciones de IP por sí solas no garantizan la resistencia química . Debe verificar la compatibilidad del polímero específico con los químicos presentes en su aplicación . El caucho y la silicona ofrecen flexibilidad y capacidades de sellado para entornos hostiles. La protección ofrecida por el material de la carcasa afecta directamente a la fiabilidad de sus componentes eléctricos. Materiales como PA, PBT y PPS ofrecen cada uno diferentes equilibrios de resistencia térmica, índice de inflamabilidad y resistencia química. Su elección depende de las demandas específicas de sus componentes eléctricos. Seleccionar el plástico adecuado garantiza que sus componentes eléctricos funcionen de manera confiable en el entorno previsto.

Revestimiento para mejorar el rendimiento del conector

El revestimiento añade una fina capa metálica a los contactos del conector. Esta capa mejora la conductividad eléctrica , aumenta la resistencia a la corrosión y brinda protección contra el desgaste. Sin revestimiento, los metales básicos se oxidarían rápidamente y fallarían. El revestimiento adecuado prolonga significativamente la vida útil de sus componentes eléctricos. Muchos componentes eléctricos dependen de un revestimiento adecuado para un funcionamiento confiable.

Chapado en oro: el estándar de oro para la confiabilidad

El baño de oro es la mejor opción para aplicaciones de baja corriente y alta confiabilidad. El cobre conduce la electricidad mejor que el oro, pero el cobre se oxida cuando se expone al aire . El oro resiste completamente la oxidación . Esto hace que el oro sea altamente resistente a la oxidación, por lo que su señal se mantiene limpia con el tiempo. El oro también resiste la corrosión en ambientes hostiles, lo que lo hace altamente resistente a la corrosión.

La superficie lisa del oro reduce la resistencia al contacto. Esto asegura que una fuerte corriente eléctrica fluya a través de la conexión. Para conectores que enfrentan ciclos de acoplamiento frecuentes, el baño de oro ofrece un rendimiento constante. El metal conserva su conductividad eléctrica incluso a altas temperaturas. Su conductividad térmica ayuda a disipar el calor en entornos exigentes.

El principal inconveniente es el costo. El oro cuesta mucho más que el níquel o el estaño . Sin embargo, galvanizar una capa delgada sobre metales más baratos como el cobre o el aluminio le brinda los beneficios del oro sin el gasto total. Este método de galvanoplastia aplica metales preciosos de manera eficiente. Galvanizar metales preciosos sobre metales básicos es una práctica industrial estándar. Algunos fabricantes ofrecen opciones de chapado en oro en sus conectores de cable a placa. . Esta opción se adapta a aplicaciones que necesitan estabilidad a largo plazo, como equipos aeroespaciales o médicos.

El espesor del revestimiento importa. Una fina capa de oro funciona para aplicaciones de acoplamiento único de ciclo bajo. Una capa más gruesa proporciona un ciclo de vida más largo y una mejor resistencia a la porosidad. Para áreas de alto desgaste, busque un espesor adecuado de galvanoplastia. Utilice una capa de barrera de níquel de suficiente espesor debajo. Esta combinación previene la corrosión y mantiene el rendimiento durante muchos ciclos de acoplamiento. Una galvanoplastia adecuada garantiza una cobertura uniforme en toda la superficie de contacto. El espesor constante de galvanoplastia evita puntos débiles que conducen a fallas prematuras.

Revestimientos alternativos: estaño, plata y níquel

El estañado ofrece una solución rentable para muchas aplicaciones. El estaño tiene menor conductividad que el níquel. Aún así, el estaño funciona bien para conexiones estáticas y líneas de alta potencia. El alto voltaje rompe la capa de óxido que se forma en el estaño. Algunos fabricantes utilizan contactos estañados para mayor durabilidad y rentabilidad. Estos conectores soportan entornos hostiles sin exceder su presupuesto. La galvanoplastia de estaño sobre contactos de latón proporciona una capa protectora que resiste el desgaste.

La plata proporciona la mejor conductividad entre los metales enchapados. La plata conduce más electricidad que el cobre. Sin embargo, la plata se corroe al aire libre y cuesta más que el níquel. Utilice plata sólo en ambientes interiores controlados. La galvanoplastia de plata requiere un control cuidadoso del proceso para lograr resultados consistentes.

El níquel ofrece una excelente resistencia a la corrosión y durabilidad. Con mejor conductividad que el estaño, el níquel funciona bien en entornos de alto desgaste y altas temperaturas. Muchos fabricantes utilizan níquel como capa base debajo del baño de oro o estaño. Este enfoque en capas combina las fortalezas de ambos metales. La galvanoplastia de níquel como capa barrera evita la migración entre el metal base y el revestimiento superior.

La elección del revestimiento de contactos eléctricos depende de sus necesidades específicas. Para ciclos de apareamiento elevados, elija oro. Para conexiones estáticas con pocos ciclos, el estaño funciona bien. Para entornos con mucha vibración, como sensores automotrices, el oro sobre el níquel proporciona la mejor protección. . Comprender estas compensaciones le ayudará a seleccionar el revestimiento adecuado para sus componentes eléctricos. Cada opción de galvanoplastia ofrece distintas ventajas para diferentes escenarios. Sus componentes eléctricos funcionarán mejor cuando combine el revestimiento con la aplicación.

Elegir los materiales adecuados para los conectores eléctricos

Combinación de materiales con las necesidades de la aplicación

Ahora conoces las partes básicas. El siguiente paso es elegir los materiales adecuados para sus necesidades. Comience con una lista de verificación clara. Primero, determine sus necesidades eléctricas. Verifique el voltaje y la corriente que requiere su sistema. Recuerde que las configuraciones de contactos múltiples necesitan una reducción de potencia. Un par de contactos de 50 A cae a 38 A en una configuración de 5 núcleos. Este factor de calor afecta la elección del metal base.

A continuación, observe el medio ambiente. Decida la clasificación IP que necesita. Las instalaciones exteriores suelen necesitar IP67 o superior. El rango de temperatura también importa. Los automóviles suelen necesitar piezas que funcionen entre -40°C y +125°C. Piense en la humedad, la niebla salina y la exposición a productos químicos. Estos factores afectan la resina de su carcasa y las opciones de materiales de sellado.

La siguiente tabla muestra cómo los diferentes materiales manejan estas presiones:

Los límites mecánicos vienen después. Establezca el número de ciclos de acoplamiento y fuerzas de inserción. Los niveles de vibración deciden su mecanismo de bloqueo. Para obtener datos rápidos, concéntrese en la impedancia controlada y el blindaje EMI. Para usos eléctricos, busque una baja resistencia de contacto y un revestimiento adecuado.

Finalmente, equilibre el costo y el rendimiento. Sopese las opciones materiales con lo que necesita. Las características de blindaje y sellado a menudo separan las opciones económicas de las premium. Este método paso a paso le ayuda a elegir los materiales de conector adecuados en todo momento.

Materiales de conectores en aplicaciones del mundo real

Algunos fabricantes muestran estas ideas en sus líneas de productos. Sus conectores IDC para telecomunicaciones utilizan carcasas de nailon 66. . Este material proporciona resistencia al fuego UL94 V-0 y una mecánica resistente. Los contactos de latón o bronce fosforado proporcionan conductividad y resistencia. Las opciones de enchapado en estaño u oro equilibran el costo con la resistencia a la corrosión. Estos conectores cumplen con las certificaciones UL y cUL y siguen los estándares RoHS y REACH.

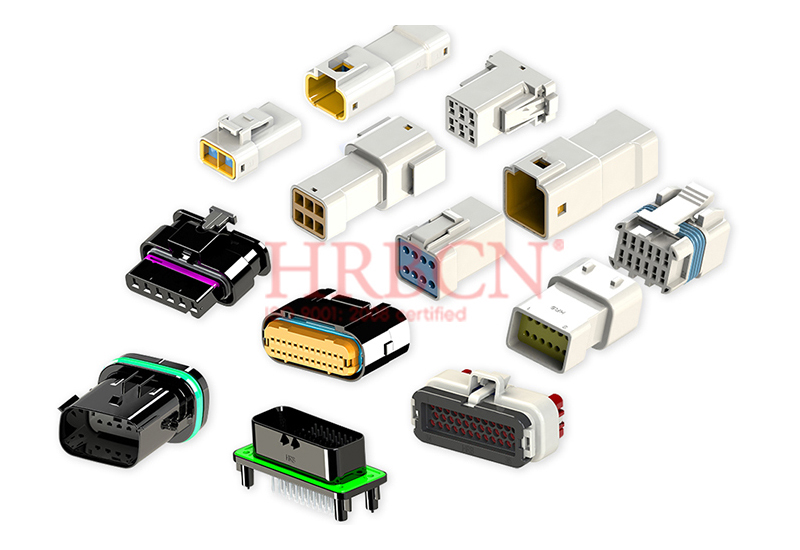

Para los conectores impermeables para automóviles, la ciencia de los materiales impulsa el rendimiento IP67. Las carcasas de PBT soportan temperaturas superiores a 85 °C y contacto químico regular. Este material mantiene su tamaño con el tiempo. Los engarces aptos para automóviles y el revestimiento adecuado resisten la corrosión, la vibración y las temperaturas extremas. El material de la carcasa, el revestimiento de contacto y los métodos de sellado trabajan juntos para mantener un sello hermético.

Los conectores de cable a placa para electrónica de consumo utilizan opciones de chapado en oro para un mejor rendimiento. Esta elección se adapta a usos que necesitan estabilidad a largo plazo. El proceso de galvanoplastia coloca una fina capa de oro sobre una capa base de níquel. Esta mezcla detiene la corrosión y mantiene el rendimiento durante muchos ciclos de acoplamiento.

La elección siempre depende de la temperatura de funcionamiento y de la exposición química. PBT se adapta a ambientes superiores a 85°C o con contacto químico regular. El nailon 66 funciona en condiciones ambientales normales. Esto muestra cómo se utiliza la ciencia de los materiales para adaptar líneas de productos a necesidades ambientales específicas.

El cobre y el oro siguen siendo vitales para la conductividad, pero sus oscilaciones de precios afectan los costos de producción . . Los fabricantes deben equilibrar la calidad y la rentabilidad. Las opciones más baratas pueden perjudicar el rendimiento y la confiabilidad. Los conectores de alta resistencia necesitan materiales especiales y pruebas rigurosas, lo que aumenta los costos. La competencia de precios empuja a los fabricantes a equilibrar el rendimiento y la rentabilidad.

Sus piezas eléctricas merecen una cuidadosa selección de materiales. Siga la lista de verificación, verifique su entorno y combine los materiales con sus necesidades. Este método garantiza un rendimiento constante y una larga vida útil. Los materiales de conector adecuados le brindan una buena compatibilidad en todo el sistema. Cuando utiliza estas ideas, obtiene conexiones que funcionan para muchos usos y duran mucho tiempo.

Cada material tiene un trabajo específico. Los metales comunes transportan electricidad. Los plásticos proporcionan aislamiento y protección. El revestimiento mejora la superficie. Ningún material funciona mejor para cada conector. Su elección depende de factores eléctricos, mecánicos y de costo. Las nuevas tendencias, como mejores aleaciones y el uso de aluminio en lugar de cobre, conducen a diseños más ligeros y eficientes. Estos nuevos materiales ofrecen una mejor resistencia a la oxidación y buenas propiedades para entornos difíciles. Los métodos de galvanoplastia también mejoran, haciendo que los contactos sean más confiables. La galvanoplastia avanzada y las nuevas técnicas de enchapado protegen las piezas eléctricas durante más tiempo. Los materiales ecológicos y los metales reciclados reducen el daño al medio ambiente. Mire lo que necesita su aplicación. Piense en las necesidades de conductividad, resistencia y costo de sus piezas eléctricas. Los conectores fiables se consiguen seleccionando los materiales adecuados. Trabajar con un fabricante cualificado facilita la elección. Su conocimiento le brinda una solución confiable y rentable para sus conectores eléctricos. Consulte su gama de productos o solicite asesoramiento experto a su equipo.

Preguntas frecuentes

¿Cómo elijo entre contactos de aleación de latón y de cobre?

Primero, piensa cuántas veces lo enchufarás y desenchufarás. El latón funciona bien para conexiones permanentes con pocos ciclos de acoplamiento. El cobre berilio puede resistir miles de veces sin perder su elasticidad. Para lugares con muchas sacudidas, elija aleaciones de cobre. Para conexiones económicas que permanecen quietas, el latón es una buena opción.

¿Cuándo vale la pena gastar dinero extra en un baño de oro?

El baño de oro vale la pena cuando necesitas que tu pieza funcione bien durante mucho tiempo. Elija oro para señales de baja potencia, muchos ciclos de conexión o áreas que causan óxido. El estañado está bien para conexiones con pocos ciclos de acoplamiento. La plata trabaja en interiores en lugares controlados. Su entorno de trabajo debe guiar su elección.

¿Qué material de carcasa de plástico debo elegir?

Adapte la carcasa a sus necesidades químicas y de temperatura. PBT soporta temperaturas más altas y resiste bien los productos químicos. El nailon 66 funciona en condiciones ambientales normales. Para entornos de fábrica difíciles, el PPS ofrece una mejor resistencia al calor y a los productos químicos. Siempre verifique la clasificación contra incendios UL94V-0 por seguridad.

¿Importa el espesor del revestimiento para su funcionamiento?

Sí, el grosor afecta directamente su duración. Una fina capa de oro funciona para conexiones que se conectan una vez. Una capa más gruesa aumenta en gran medida la cantidad de veces que se puede utilizar. Utilice una capa de barrera de níquel de espesor suficiente debajo del oro. Una buena galvanoplastia brinda una cobertura uniforme y detiene los puntos débiles que causan fallas tempranas.

¿Cómo afecta el revestimiento de contactos a las piezas eléctricas?

El revestimiento de contactos decide durante cuánto tiempo las piezas eléctricas mantienen señales claras. El oro resiste completamente la oxidación, por lo que la resistencia se mantiene estable con el tiempo. El estaño forma una capa de óxido que el alto voltaje puede atravesar. El níquel proporciona una gran resistencia a la oxidación como capa base. Su elección de revestimiento afecta directamente la confiabilidad a largo plazo.
