Las diferencias entre conectores placa a placa y cable a placa

Puede ver una gran diferencia entre los conectores placa a placa y los conectores de cable a placa en la forma en que conectan los componentes electrónicos. Los conectores placa a placa unen dos placas de circuito impreso. Los conectores de cable a placa conectan cables a una placa de circuito. Lo que elijas cambiará la confiabilidad y solidez de tu diseño. El conector HRB&HRBCN ofrece buenas opciones para ambos tipos. La siguiente tabla muestra qué conector es mejor para diferentes trabajos:

Si desea una conexión interna pequeña, utilice conectores de placa a placa. Si necesita cables externos o más energía, use conectores de cable a placa.

Conclusiones clave

• Los conectores placa a placa unen dos placas de circuito impreso. Esto ayuda a que los dispositivos sean más pequeños y funcionen mejor.

• Los conectores de cable a placa conectan cables externos a una placa de circuito. Esto le permite conectar energía y señales de diferentes maneras.

• Utilice conectores placa a placa si desea un diseño pequeño. Son buenos para datos rápidos en teléfonos inteligentes y computadoras portátiles.

• Elija conectores de cable a placa si necesita conexiones externas. Se utilizan para sensores y cables de alimentación en automóviles y máquinas domésticas.

• Piense en aspectos como el tamaño del paso, la clasificación actual y cuánto durará el conector cuando elija uno para su proyecto.

• Siempre verifique si el conector puede soportar cosas como agua y sacudidas. Esto asegura que funcione en lugares difíciles.

• Planifique bien el diseño de su PCB para que todo quede alineado correctamente. Esto ayuda a detener problemas con sus conectores.

• Los conectores HRB y HRBCN tienen muchas opciones que siguen las reglas de seguridad. Esto los hace seguros y buenos para muchos usos.

Descripción general de los conectores placa a placa

¿Qué son los conectores placa a placa?

Los conectores placa a placa unen dos placas de circuito impreso. Estos conectores le ayudan a fabricar sistemas electrónicos en piezas. No necesita cables adicionales, por lo que los dispositivos pueden ser más pequeños. Los conectores placa a placa mueven datos rápidamente y simplifican las cosas. También ayudan con las sacudidas, los problemas de señal y el calor en sus diseños.

Aquí hay una tabla que enumera las principales características de diseño y lo que hacen :

Estos conectores se ven en muchos dispositivos nuevos. Trabajan en computadoras portátiles, teléfonos inteligentes y máquinas para trabajar. Shenzhen Haiyuncheng Electronic Co., Ltd. fabrica conectores placa a placa que son resistentes al agua y vienen en diferentes tamaños. Estas características les ayudan a funcionar bien por dentro y por fuera.

Tipos y configuraciones

Hay algunos tipos de btb comunes que puede elegir para su sistema. Cada tipo funciona para una configuración o trabajo diferente.

Entresuelo

Los conectores mezzanine le permiten colocar una placa encima de otra. Esto ahorra espacio y le permite cambiar el diseño. A menudo se ven conectores intermedios en configuraciones con una placa principal y una placa más pequeña. Le ayudan a conectar tableros uno al lado del otro o uno encima del otro.

Tarjeta de borde

Los conectores de tarjeta de borde utilizan el borde de una PCB para conectarse. Deslizas la placa en el conector para unirlos. Este tipo es bueno para una configuración rápida y cambios fáciles. Los conectores de tarjetas de borde se encuentran en computadoras y sistemas telefónicos.

Apilado

Los conectores apilables le permiten colocar muchas placas una encima de otra. Esto forma una pila alta. Utiliza conectores apilables en dispositivos que necesitan muchas conexiones. Te ayudan a fabricar productos pequeños con muchos usos.

Aquí hay una tabla que muestra los tipos de conexiones y lo que hacen:

Aplicaciones

Encontrarás conectores placa a placa en muchas cosas que utilizas. Unen PCB sin cables, por lo que hay menos desorden. Estos conectores son ideales para espacios pequeños. Los usas mucho en configuraciones con una placa principal y una placa más pequeña. En electrónica, se encuentran en portátiles y teléfonos inteligentes. Muchos pines los hacen buenos para dispositivos pequeños. En las máquinas de trabajo, los conectores impermeables de Shenzhen Haiyuncheng Electronic Co., Ltd. mantienen las cosas a salvo de la suciedad y el agua. Puede contar con estos conectores en lugares difíciles como fábricas o luces exteriores.

Consejo: elija conectores con una clasificación IP alta si desea evitar la entrada de agua o polvo. Esto ayuda a que su equipo dure más y funcione mejor.

Parámetros clave

Cuando elige conectores placa a placa, debe tener en cuenta algunos parámetros importantes. Estos factores le ayudarán a decidir si un conector se adapta a su proyecto. Estas son las cosas principales que debes verificar:

1. Opciones de paso
   Paso significa la distancia entre los pines del conector. Los tamaños de paso más pequeños le permiten colocar más pines en un espacio pequeño. Esto es ideal para dispositivos pequeños como teléfonos inteligentes. Los tamaños de paso más grandes brindan conexiones más fuertes y son más fáciles de manejar. La siguiente tabla muestra cómo el tono afecta otras características:

   Paso (mm)	Clasificación actual (A)	Densidad de conexión (pines/cm²)	Robustez mecánica	Complejidad de fabricación
   0.4	0.3	625	*	*****
   0.5	0.5	400	**	****
   0.8	0.5	156	****	**
   1.27	0,5-1,0	62	*****	*

   Nota: Los pasos más pequeños le ayudan a ahorrar espacio , pero pueden hacer que el conector sea menos resistente y más difícil de ensamblar.

2. Corriente y voltaje
   Debe verificar cuánta corriente y voltaje puede soportar el conector. Si usa demasiada energía, el conector puede calentarse o fallar. Siempre haga coincidir la clasificación del conector con las necesidades de su dispositivo. Los buenos conectores placa a placa mantienen sus señales claras y seguras.

3. Durabilidad
   La durabilidad le indica cuántas veces puede conectar y desconectar las placas antes de que el conector se desgaste. Algunos conectores duran miles de ciclos. Si es necesario abrir y cerrar su dispositivo con frecuencia, elija un conector con alta durabilidad. Además, busque características que protejan contra golpes, vibraciones y humedad.

Consideraciones de diseño

Cuando planifique su proyecto, debe pensar en las consideraciones de diseño de btb. Estas opciones afectan el funcionamiento de los conectores placa a placa en la vida real.

Diseño de PCB

• Debe planificar cuidadosamente el diseño de sus placas de circuito impreso. Asegúrese de que los conectores estén alineados con las almohadillas de ambas placas.

• Piensa en la altura de la pila. Este es el espacio entre los dos tableros. Elija un conector que se ajuste a su diseño.

• Verifique el espacio alrededor del conector. Deje suficiente espacio para el montaje y las pruebas.

Alineación

• Una buena alineación le ayuda a evitar pasadores doblados y malas conexiones. Utilice postes guía o elementos de alineación si es posible.

• Asegúrese de que la fuerza de acoplamiento no sea demasiado alta. Si es así, podrías dañar el conector o la placa.

• Pruebe el ajuste antes de terminar su diseño. Esto le ayuda a detectar problemas a tiempo.

Consejo: revise siempre las consideraciones de diseño de btb, como la alineación, la altura de la pila y la integridad de la señal. Estos pasos le ayudarán a evitar errores costosos y a hacer que su dispositivo sea más confiable.

Cuando sigue estos pasos, se asegura de que sus conectores placa a placa funcionen bien y duren mucho tiempo.

Conectores de cable a placa con conector HRB y HRBCN

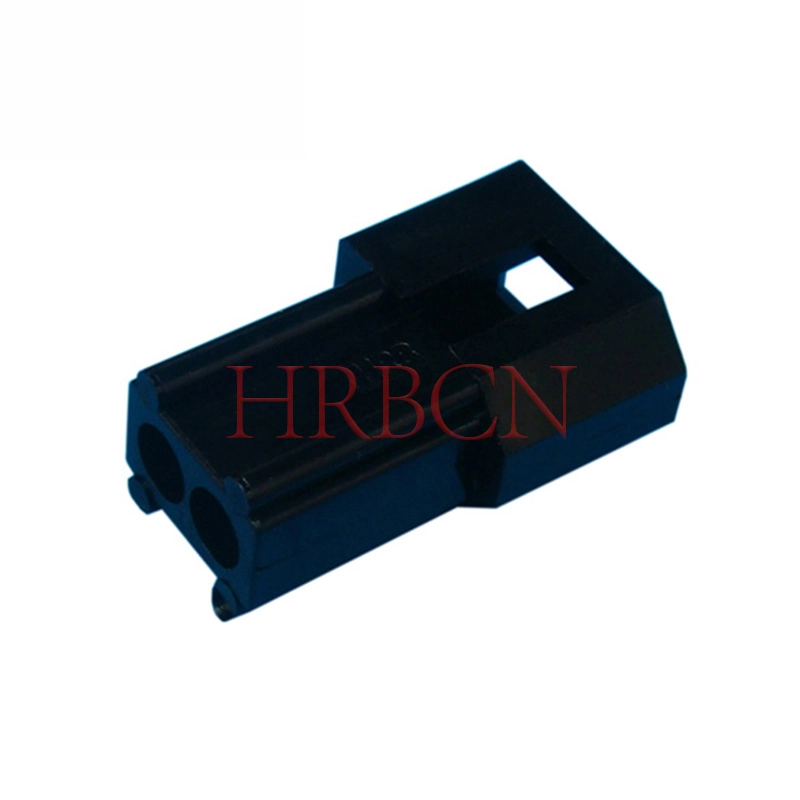

¿Qué son los conectores de cable a placa?

Los conectores de cable a placa unen los cables directamente a una placa de circuito impreso. Estos conectores ayudan a realizar conexiones eléctricas fuertes y seguras. Puedes encontrarlos en muchos dispositivos electrónicos. Le permiten llevar energía o señales desde cables externos a la placa de su dispositivo. El conector tiene un encabezado en la placa y una carcasa para el cable. Los hay de muchas formas y tamaños para diferentes usos.

Aquí hay una tabla que enumera las características principales y las partes de los tipos de wtb comunes:

Usted elige el conector correcto verificando el paso, la corriente, el voltaje y otros detalles. Estas cosas le ayudarán a hacer coincidir el conector con su proyecto.

Tipos y características

Hay algunos tipos de wtb comunes entre los que puede elegir. Cada tipo es mejor para determinados trabajos y facilita la construcción.

Rizar

Los conectores engarzados utilizan una pieza de metal presionada sobre el cable. Necesitas una herramienta especial para apretarlo bien. Esto crea un vínculo fuerte entre el cable y el conector. Los conectores de engarce son rápidos de usar y muy confiables. Los ves en automóviles y máquinas donde necesitas una conexión segura.

IDC

IDC significa conector de desplazamiento de aislamiento. No es necesario pelar el cable primero. El conector tiene hojas afiladas que atraviesan la cubierta del cable y tocan el metal. Los conectores IDC ahorran tiempo y funcionan bien con cables planos. Los encuentras en computadoras y paneles de control.

Terminal de tornillo

Los conectores de terminales de tornillo utilizan un tornillo para sujetar el cable. Introduces el cable y giras el tornillo para mantenerlo apretado. Este tipo es simple y le permite cambiar los cables rápidamente. Los terminales de tornillo se utilizan en equipos de fábrica y fuentes de alimentación.

Aplicaciones

Los conectores de cable a placa se utilizan en muchos lugares. Conectan energía y señales en autos eléctricos . También los ves en los sistemas de asistencia al conductor. Estos conectores constituyen vínculos fuertes en los sistemas eléctricos de los automóviles. En las fábricas trabajan en máquinas y sistemas de control.

Consejo: elija el conector adecuado para su trabajo para que su dispositivo sea más seguro y resistente.

Los conectores de cable a placa le brindan resistencia y flexibilidad. Puede usarlos en automóviles, aparatos electrónicos domésticos y máquinas de fábrica. Le ayudan a crear dispositivos que duren y funcionen bien.

Especificaciones técnicas

Cuando elige conectores de cable a placa, debe verificar algunas especificaciones clave. Estas especificaciones le ayudarán a elegir el conector adecuado para su proyecto. También se aseguran de que su conector funcione bien en todas las situaciones.

Tamaños de paso

El tamaño del paso es el espacio entre cada pin del conector. Puede encontrar muchos tamaños de paso, como 2,5 mm y 5,08 mm. Los tamaños de paso pequeños le permiten colocar más pines en un área pequeña. Los tamaños de paso grandes son más fáciles de usar y crean vínculos más fuertes. Siempre haga coincidir el tamaño del paso con su diseño y las consideraciones de diseño de wtb.

• Paso pequeño (como 2,5 mm): bueno para dispositivos pequeños y circuitos estrechos.

• Paso grande (como 5,08 mm): ideal para enlaces fuertes y fácil instalación.

Opciones de revestimiento

El revestimiento cubre las clavijas del conector para detener la oxidación y ayudar a que la electricidad se mueva. Puedes elegir chapado en oro o estaño. El baño de oro brinda la mejor protección y funciona en lugares difíciles. El estañado es bueno para la mayoría de los usos y cuesta menos.

• Chapado en oro: Ideal para lugares difíciles y de alta conductividad.

• Estañado: Bueno para uso diario y ahorra dinero.

Resistencia ambiental

Quiere que su conector dure, incluso en lugares difíciles. Los buenos conectores de cable a placa evitan la entrada de agua, polvo y productos químicos. También funcionan en climas cálidos o fríos. Busque características como resistencia a la oxidación y materiales resistentes. Estas cosas ayudan a que su conector dure más y mantengan su dispositivo seguro.

Consejo: piense siempre en consideraciones de diseño de WTB, como vibración, impacto y temperatura, cuando elija un conector. Esto le ayuda a evitar problemas en su dispositivo.

Ventajas del conector de cable a placa HRB y HRBCN

Obtienes muchas cosas buenas cuando utilizas el conector de cable a placa de HRB&HRBCN Connector. Estos conectores están fabricados para ofrecer un alto rendimiento y seguridad en muchos trabajos.

Versatilidad

Puede utilizar estos conectores de muchas maneras. Vienen en muchos tamaños y formas de tono. Puede elegir cabezales verticales o en ángulo recto, diseños de una o dos filas y diferentes opciones de revestimiento. Esto facilita la instalación del conector en su proyecto. Puede usarlos en automóviles, fábricas y aparatos electrónicos para el hogar. También funcionan bien en cosas como electrodomésticos inteligentes y máquinas de fábrica.

Fiabilidad

Los conectores de cable a placa HRB y HRBCN están hechos para durar. Tienen cerraduras fuertes y pueden soportar sacudidas y golpes. Puedes utilizarlos en lugares con mucho movimiento o mal tiempo. Estos conectores cumplen con los principales estándares de la industria, como ISO 9001 , UL/cUL, TS16949, TUV y VDE. Puede confiar en ellos para mantener su dispositivo seguro y funcionando. También le ayudan a ahorrar dinero porque no es necesario reemplazarlos con frecuencia.

Nota: Siempre verifique las certificaciones y las consideraciones de diseño de WTB antes de elegir un conector. Esto le ayuda a cumplir las normas de seguridad y a mantener su dispositivo funcionando bien.

Comparación: placa a placa frente a cable a placa

Diferencias funcionales

Cuando comparas cómo funcionan estos conectores, ves que son diferentes. Los conectores placa a placa unen dos placas de circuito impreso. Los usas si quieres que tu dispositivo sea pequeño y ordenado. Los conectores de cable a placa le permiten conectar cables a una placa de circuito impreso. Esto le ayuda a conectar cosas como sensores o interruptores a su placa principal.

Aquí hay una tabla que muestra las principales diferencias :

Utiliza conectores de placa a placa cuando desea vincular dos placas dentro de un dispositivo. Utiliza conectores de cable a placa cuando necesita traer energía o señales desde el exterior.

Consejo: piensa en lo que necesitas para conectarte. Si desea unir dos placas, utilice conectores placa a placa. Si necesita conectar cables, utilice conectores de cable a placa.

Casos de uso y rendimiento

Es importante saber cómo funciona cada conector en la vida real. Los conectores placa a placa mueven datos rápidamente entre placas. Son mejores para dispositivos que necesitan muchas señales en un espacio pequeño, como teléfonos inteligentes o servidores. Estos conectores pueden enviar datos muy rápido, a veces a más de 10 Gbps.

Los conectores de cable a placa son buenos para alimentación y señales más lentas. Los usas cuando necesitas conectar cables a una placa, como en electrodomésticos o automóviles. Funcionan bien para distancias cortas o medias y facilitan agregar o cambiar piezas.

Aquí hay una tabla para ayudarlo a comparar cómo funcionan y dónde los usa:

• Conectores de placa a placa: los utiliza cuando necesita datos rápidos y muchas conexiones, como en computadoras o dispositivos inteligentes.

• Conectores de cable a placa: los utiliza cuando necesita conectar piezas externas, como sensores o cables de alimentación, a su placa.

Nota: Los conectores placa a placa le ayudan a crear dispositivos pequeños y rápidos. Los conectores de cable a placa lo ayudan a agregar piezas externas y facilitar las reparaciones.

Factores mecánicos y ambientales

Debe pensar dónde y cómo utilizará cada conector. El lugar donde los uses puede cambiar su funcionamiento. Los conectores placa a placa suelen estar dentro de los dispositivos, por lo que deben ajustarse perfectamente y soportar sacudidas o golpes. Debes verificar cosas como el tono, el número de pines y cuántas veces puedes conectarlos y desconectarlos.

Los conectores de cable a placa a menudo enfrentan más estrés. Es posible que necesiten evitar la entrada de agua, polvo o productos químicos. Debes fijarte en qué tan fuerte es la cerradura, qué tan bien resiste los tirones y si puede soportar cambios de temperatura o humedad.

Aquí hay algunas cosas importantes en las que pensar:

• Dónde lo usas (adentro o afuera)

• ¿Cuánta fuerza necesitas para conectar o desconectar?

• Qué tan profundo entra el conector y configuración de los pines

• Número de pasos y pines

• Cuantas veces puedes usarlo antes de que se gaste

• Si puede soportar temblores, golpes, humedad y cambios de temperatura.

• Si puede resistir cosas que causan óxido.

Consejo: elija siempre un conector que coincida con el lugar donde lo utilizará. Si su dispositivo se mueve mucho o enfrenta mal tiempo, elija un conector que pueda soportarlo.

Puede utilizar esta comparación de ingeniería para ayudarle a elegir el conector adecuado para su proyecto. Piense en lo que necesita para conectarse, qué tan rápido deben llegar sus señales y dónde se utilizará su dispositivo.

Cuándo elegir cada tipo

Necesita saber cuándo utilizar conectores placa a placa y cuándo utilizar conectores cable a placa. Cada tipo funciona mejor en diferentes situaciones. Si quieres que tu proyecto funcione bien, debes adaptar el conector a tus necesidades.

Elija conectores placa a placa cuando:

• Quiere conectar dos o más placas de circuito impreso dentro de un dispositivo.

• Usted construye dispositivos electrónicos modulares que necesitan actualizaciones o reparaciones sencillas.

• Usted diseña productos con placas hijas o de expansión.

• Debe enrutar señales entre PCB sin utilizar cables adicionales.

• Quiere un diseño compacto y ordenado dentro de un recinto.

Estos conectores te ayudan a ahorrar espacio y mantener tu dispositivo organizado. A menudo los ves en computadoras portátiles, teléfonos inteligentes y otros dispositivos electrónicos pequeños. También funcionan bien en máquinas que necesitan muchas tablas apiladas juntas.

Elija conectores de cable a placa cuando:

• Debe conectar cables desde el exterior de su dispositivo a una placa de circuito impreso.

• Quiere agregar sensores, interruptores o cables de alimentación a su sistema.

• Usted construye dispositivos que necesitan cableado flexible o fácil montaje.

• Trabaja con equipos que se enfrentan a vibraciones, movimientos o entornos hostiles.

• Quiere realizar reparaciones o cambios sin abrir todo el dispositivo.

Los conectores de cable a placa le brindan más flexibilidad. Puede utilizarlos en automóviles, electrodomésticos y máquinas de fábrica. Facilitan la adición o el cambio de piezas.

Consejo: observe siempre las necesidades de su proyecto antes de elegir un conector. Piensa dónde lo usarás, cuánto espacio tienes y con qué frecuencia necesitas conectar o desconectar piezas.

Puede utilizar una comparación de ingeniería para ayudarle a decidir. Observe la estructura, el caso de uso y el entorno de cada conector. De esta manera, eliges el mejor tipo para tu diseño y haces que tu dispositivo dure más.

Elegir el conector correcto

Requisitos de solicitud

Debe elegir un conector que se ajuste a su proyecto. Cada tipo de conector tiene su propia forma y mejor uso. La siguiente tabla muestra qué conector funciona para diferentes trabajos:

Siempre verifique el tamaño, el paso y la cantidad de energía que necesita su conector. Piensa dónde lo usarás y con qué frecuencia lo enchufarás o desenchufarás.

Errores de selección comunes

A veces la gente comete errores al elegir conectores. Estos errores pueden causar problemas en su dispositivo. Éstos son algunos de los más comunes:

• Elegir un conector sin pensar en sacudidas , calor o cuánto lo usas. Esto puede hacer que se rompa demasiado pronto.

• Elegir un conector sólo porque es barato. Esto puede hacer que su dispositivo funcione mal cuando está ocupado.

• Utilizando un conector normal en un lugar difícil. Esto puede hacer que deje de funcionar en el exterior o en las fábricas.

• Los pines no están alineados correctamente. Esto sucede por mala construcción o tamaños incorrectos.

Puede detener estos errores si sabe con anticipación qué necesita su dispositivo. Piense siempre en la calidad de las piezas, el revestimiento y la carcasa. Trabaje con empresas que se preocupan por los detalles y ofrezcan formas de ayudar con la alineación.

Consejos para evitar errores

Puede tomar mejores decisiones siguiendo algunos sencillos consejos. La siguiente tabla le ofrece consejos útiles :

Consejo: Pruebe siempre su conector en la vida real antes de terminar su diseño. Esto le ayuda a encontrar problemas a tiempo y mantiene su dispositivo funcionando bien.

También debes hablar sobre tus opciones de conectores con tu equipo. Esto le ayuda a encontrar errores y elegir el mejor conector para su proyecto.

Soluciones de conectores HRB y HRBCN

Quieres un conector que funcione bien y dure mucho tiempo. HRB&HRBCN Connector le ofrece muchas opciones para sus proyectos. Puede encontrar soluciones para automóviles, hogares inteligentes, fábricas y dispositivos médicos. La empresa se asegura de que cada conector cumpla con altos estándares. Obtiene productos que pasan las pruebas ISO 9001, UL, TS16949, TUV y VDE. Estas certificaciones demuestran que los conectores son seguros y confiables.

Puede elegir entre una amplia gama de tipos de conectores. Algunos funcionan mejor para unir cables a placas. Otros te ayudan a conectar dos tableros. Puede elegir el tamaño de tono, la forma y el revestimiento adecuados para sus necesidades. El conector HRB&HRBCN también ofrece opciones a prueba de agua. Estos mantienen sus dispositivos a salvo del agua y el polvo.

Aquí hay una tabla que muestra lo que obtiene con el conector HRB&HRBCN:

Puede hablar con el equipo de HRB&HRBCN Connector si necesita ayuda. Responden a tus preguntas y te ayudan a elegir el mejor conector. También puedes pedir diseños personalizados. El equipo de I+D de la empresa puede fabricar un conector exclusivo para su proyecto.

Consejo: compruebe siempre las certificaciones y características antes de elegir un conector. Esto le ayuda a tomar una decisión segura e inteligente.

Puede visitar el sitio web de HRB&HRBCN Connector para ver todos los productos y soluciones. Encontrará conectores para muchas industrias y usos. Puede confiar en HRB&HRBCN Connector para ayudarle a crear dispositivos resistentes y seguros.

Se puede notar que los conectores placa a placa y cable a placa no son lo mismo. Los conectores placa a placa unen PCB para crear dispositivos pequeños. Los conectores de cable a placa conectan cables externos para diseños más flexibles. Si desea elegir el conector correcto, siga estos pasos:

1. Piensa en lo que necesita tu proyecto , como espacio y dónde se utilizará.

2. Trabaje con su equipo para verificar el diseño y los materiales que necesita.

3. Asegúrese de que el conector sea resistente y dure mucho tiempo.

4. Pruebe los conectores antes de terminar su proyecto.

También debes fijarte en aspectos como el tamaño del conector , cuánta electricidad puede soportar y si cumple con las normas de seguridad. Comprueba si funciona bien en lugares calientes, húmedos o inestables para que tu dispositivo se mantenga seguro y funcione en todo momento.

Preguntas frecuentes

¿Cuál es la principal diferencia entre los conectores placa a placa y cable a placa?

Se utilizan conectores placa a placa para unir dos placas de circuito. Los conectores de cable a placa le permiten conectar cables a una placa de circuito. Cada tipo se adapta a diferentes necesidades de diseño.

¿Cuándo debería utilizar un conector placa a placa?

Debe utilizar conectores placa a placa en dispositivos compactos. Estos conectores le ayudan a ahorrar espacio y mantener su diseño ordenado. Funcionan mejor dentro de dispositivos electrónicos como computadoras portátiles y teléfonos inteligentes.

¿Qué industrias utilizan conectores de cable a placa?

Encontrará conectores de cable a placa en automoción, automatización industrial, electrónica de consumo y tecnología médica. Estos conectores le ayudan a construir sistemas fuertes y flexibles.

¿Cómo se elige el paso correcto del conector?

Verifica el tamaño de su dispositivo y las necesidades de señal. El paso pequeño se adapta a espacios reducidos. El paso grande proporciona conexiones más fuertes. Siempre haga coincidir el tono con los requisitos de su proyecto.

¿Están certificados los conectores HRB y HRBCN en materia de seguridad?

Sí. Los conectores HRB y HRBCN cumplen con las normas ISO 9001, UL, TS16949, TUV y VDE. Puede confiar en estos conectores para un rendimiento seguro y confiable.

¿Se pueden utilizar conectores de cable a placa en exteriores?

Puede utilizar conectores de cable a placa en exteriores si elige tipos impermeables o resistentes a la corrosión. Estos conectores protegen su dispositivo del agua y el polvo.

¿Qué opciones de revestimiento están disponibles para los conectores?

Puedes elegir chapado en oro o estañado. El baño de oro proporciona una mejor conductividad y dura más. El estañado funciona bien para la mayoría de los usos y cuesta menos.
