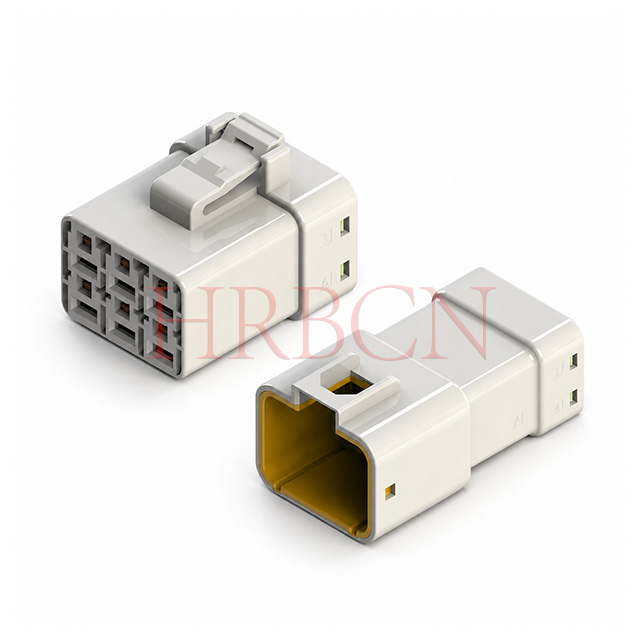

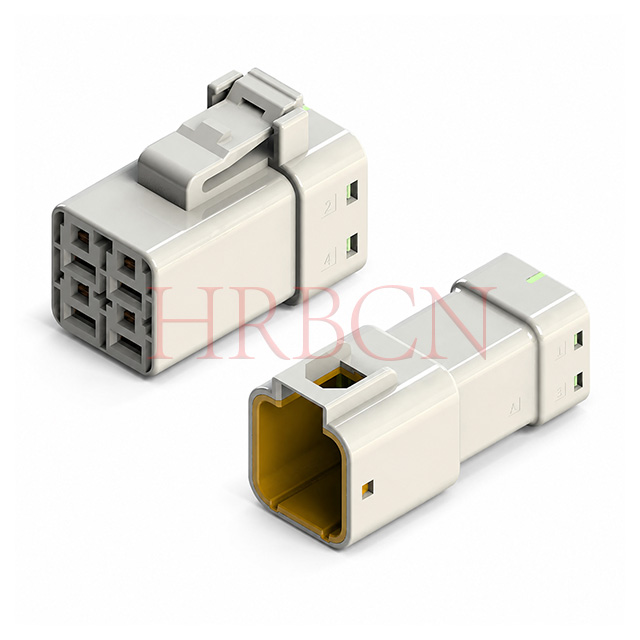

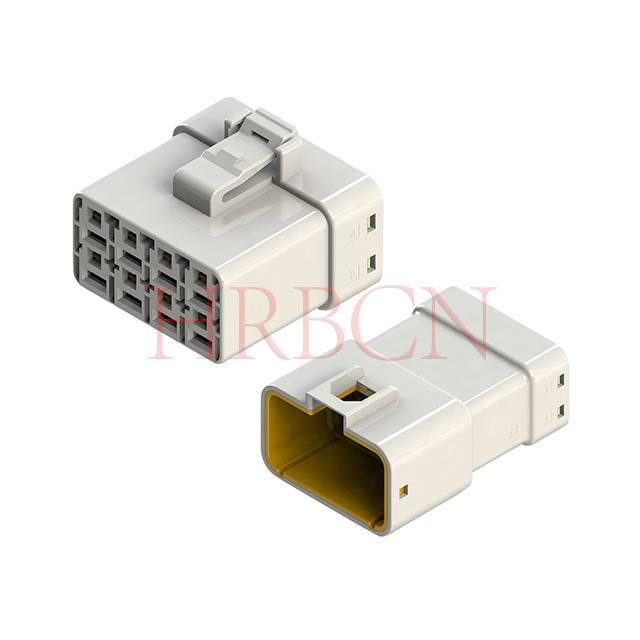

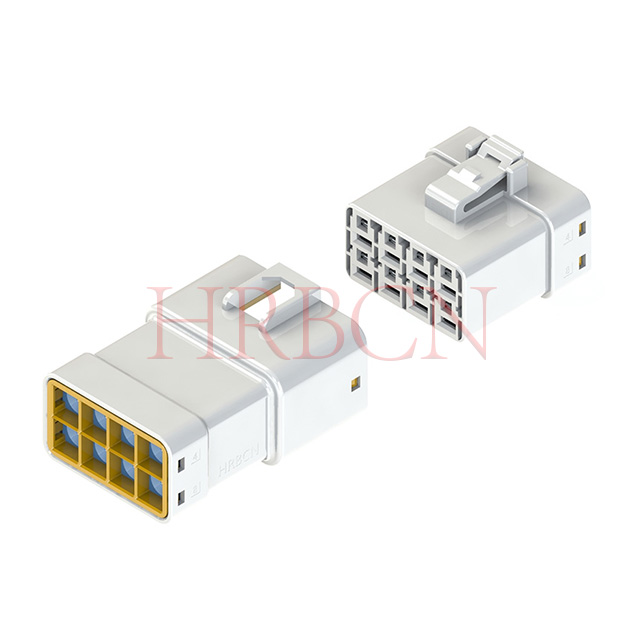

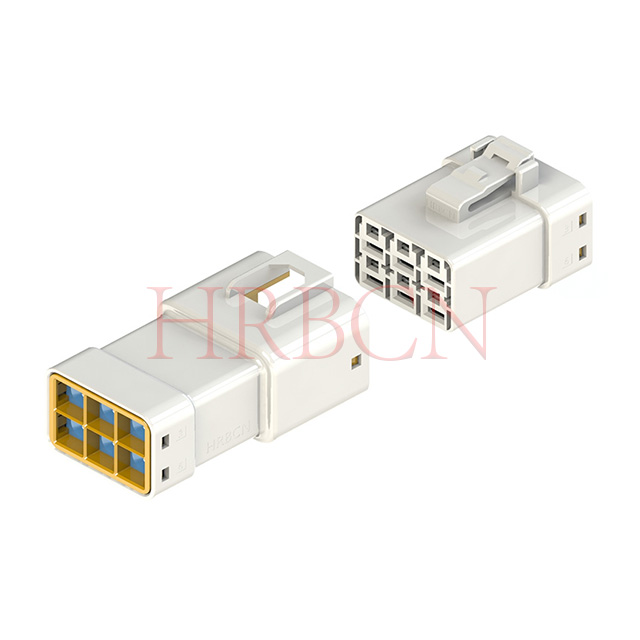

Conector de cable a cable de 2 filas impermeable automático HRB de 6,35 mm

Los conectores impermeables de cable a cable de doble fila HRBCN con paso de 6,35 mm cumplen con el estándar IEC 60529 IP67 a prueba de agua y polvo. El diseño de doble fila ofrece una mayor densidad de circuito dentro de un ancho de carcasa limitado, admitiendo 4/6/8 pines para integración de señal y alimentación multicanal, ideal para equipos con altura de instalación vertical restringida.
Al adoptar una carcasa PBT UL94V-0, un tapón de sellado de silicona integrado y contactos de bronce fosforado niquelado, la serie resiste un voltaje nominal de 600 V y transporta una corriente máxima de hasta 30 A, funcionando de manera estable de -40 ℃ a +130 ℃. Equipados con un mecanismo de bloqueo dual (bloqueo principal + bloqueo secundario TPA) para evitar la extracción del terminal bajo una fuerte vibración, todos los modelos cumplen con RoHS y están disponibles con un servicio de ensamblaje de mazos de cables personalizado, ampliamente aplicado en maquinaria de ingeniería, robots AGV, camiones refrigerados, iluminación de minería, almacenamiento de energía al aire libre y ambientes marinos con niebla salina. Los sellos de alambre, clips de retención, anillos de sellado, terminales y carcasas cooperan sinérgicamente para ofrecer un rendimiento de acoplamiento seguro, una protección de sellado confiable y un rendimiento de ensamblaje estable a largo plazo.
  • Totalmente compatible con RoHS y REACH
  • Certificado UL y cUL
Estado de Disponibilidad:
Cantidad:
  • A-M63501WF, A-M63502WF

  • HRBCN

  • 8536909000

Definición de P/N



A- M63501WF -2X N -W -X

           ①          ② ③ ④ ⑤

①M63501WF: serie HRB, enchufe

②2: doble fila;

③N: Número de pines 4/6/8 pines

④Color: W: Blanco

⑤Color del tapón del sello:

-1: Verde (aislamiento del cable OD 2,65-3,1 mm)

En blanco: azul (aislamiento del cable DE 2,9 a 4,0 mm)


A- M63502WF -2X N -W -X

           ①          ② ③ ④ ⑤

①M63502WF: serie HRB, receptáculo

2: doble fila;

N: Número de pines 4/6/8 pines

④Color: W: Blanco

⑤Color del tapón del sello:

-1: Verde (aislamiento del cable OD 2,65-3,1 mm)

En blanco: azul (aislamiento del cable DE 2,9 a 4,0 mm)



Características principales



  • Rendimiento IP67 a prueba de agua y polvo para ambientes exteriores y húmedos

  • Paso de contacto fijo de 6,35 mm, estructura de carcasa compacta para montaje en espacio limitado

  • Sistema de bloqueo dual (bloqueo principal + bloqueo secundario TPA) para detener la extracción del terminal

  • Anillo de sellado integrado de silicona para un efecto impermeable estable a largo plazo

  • Terminales de bronce fosforado con revestimiento de Ni+Sn, baja resistencia de contacto y resistencia a la corrosión.

  • Amplio rango de temperatura de funcionamiento: -40 ℃ ~ +130 ℃

  • Múltiples opciones de recuento de pines para cubrir diferentes requisitos de conexión de señal y alimentación

  • Cumple con RoHS, suministro directo de fábrica con servicio de ensamblaje de arnés personalizable


Vista explosionada

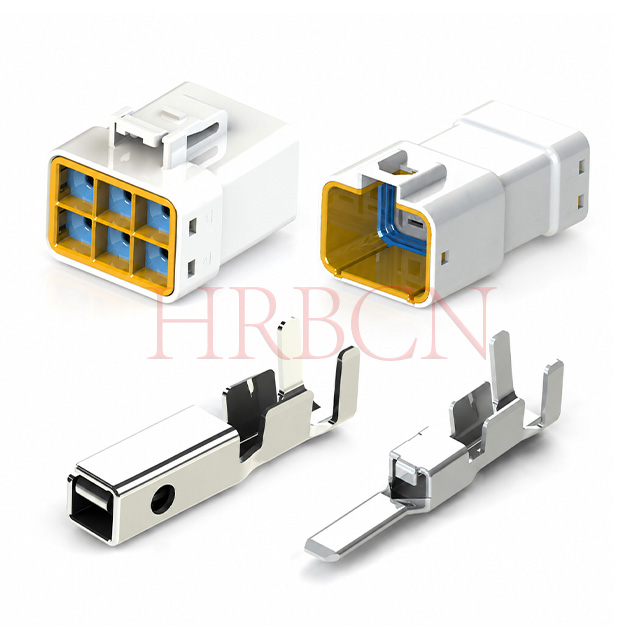

Los sellos de alambre, clips de retención, anillos de sellado, terminales y carcasas cooperan sinérgicamente para ofrecer un rendimiento de acoplamiento seguro, una protección de sellado confiable y un rendimiento de ensamblaje estable a largo plazo.


Vista despiezada del conector impermeable 6.35



Escenarios de aplicación



  • Maquinaria de construcción

Adecuado para excavadoras y vehículos de ingeniería, resistiendo vibraciones y condiciones climáticas adversas al aire libre.

  • Robots logísticos AGV

Conexión eléctrica estable para equipos automatizados de manipulación de almacenes.

  • Vehículos de transporte frigoríficos

Adáptese a entornos operativos de baja temperatura a largo plazo.

  • Iluminación Minera

El diseño resistente al agua y al polvo se adapta a las condiciones húmedas de los túneles subterráneos.

  • Equipos de almacenamiento de energía

Admite transmisión de alta potencia para sistemas de almacenamiento de energía en exteriores.

  • Equipo marino

Capaz de hacer frente a ambientes marinos húmedos y con niebla salina.





Preguntas técnicas frecuentes


P: ¿Cómo insertar contactos engarzados en la carcasa del conector?

R: Antes de insertar contactos engarzados, oriente tanto el conjunto de la carcasa del conector como los contactos para que coincidan correctamente. Coloque la carcasa con su elemento de bloqueo hacia arriba y alinee el contacto de modo que el lado de la costura cilíndrica también mire hacia arriba.

NO gire el contacto durante o después de la inserción; La rotación puede causar daños al sello de goma o agrietar la carcasa.


⒈En caso de contacto con el receptáculo

Paso ①: Incline el contacto engarzado. Apoye su punta en la cavidad de acoplamiento equipada con sello. Amplíe la abertura del sello con cuidado para evitar dañar la superficie superior de la cavidad. Presione la punta del contacto sobre la placa de sellado de goma para insertar la sección de caja del contacto.

Paso ②: Enderece el contacto engarzado y luego inserte la punta de su sección de caja. Empuje el contacto completamente hacia adentro (no haga palanca ni aplique fuerza excesiva) hasta que escuche un clic.

Paso ③: Después de escuchar un clic audible al insertar completamente el contacto, tire suavemente del cable para confirmar que el contacto esté firmemente bloqueado por la lanza de la carcasa.


⒉En caso de contacto con pestaña

Paso ①: Inserte el contacto engarzado directamente en la carcasa. Evite dañar la periferia de la cavidad equipada con sello con la punta de contacto. Inclinar el contacto hacia el lado de bloqueo de la carcasa durante la inserción puede cortar la placa de sellado de goma y hacer que la punta del contacto entre en una cavidad vecina. Consulte la figura siguiente; preste mucha atención a la orientación de inserción.

Paso 2: Empuje el contacto engarzado hasta el fondo. No haga palanca ni aplique fuerza excesiva; deténgase cuando escuche un clic audible.

Paso ③: Después de escuchar un clic audible al insertarlo por completo, tire suavemente del cable para confirmar que el contacto engarzado esté firmemente bloqueado por la lanza de la carcasa.


P: Cómo quitar contactos engarzados de la carcasa después de una inserción incorrecta

R: Si se inserta un contacto engarzado en la cavidad incorrecta, sólo personal calificado deberá realizar su extracción. No reutilice la carcasa ni la placa de sellado de goma una vez que se hayan utilizado.

Inserte la herramienta de extracción entre el contacto engarzado y la carcasa desde el lado de acoplamiento. Empuje la herramienta en la dirección ① para desenganchar la lanza de la carcasa del gancho de bloqueo de contactos. Luego tire del cable en la dirección ② para retirar el contacto de la carcasa.

¿Cómo extraer el contacto de la vivienda?



P: ¿Cuál es el procedimiento correcto para acoplar las carcasas macho y hembra de este conector impermeable?

Paso ①:    Alinee la pestaña de bloqueo de la carcasa macho con la palanca de bloqueo de la carcasa del receptáculo, como se ilustra en la figura siguiente. Realizar el acoplamiento a lo largo del eje de acoplamiento; no hagas palanca.

Paso ②: Haga coincidir las dos carcasas hasta que la cerradura esté completamente enganchada. Verifique el bloqueo seguro de la carcasa tirando suavemente de la carcasa. (Se escuchará un clic cuando la palanca de bloqueo y la pestaña de bloqueo estén correctamente enganchadas).

Diagrama de montaje de A-M63501 y A-M63502

P: ¿Cuáles son las diferencias entre las carcasas de conectores de una y dos filas y cómo hacer la selección correcta?

1. Diferencias principales entre carcasas de una hilera y de dos hileras

Vivienda de una sola fila

Estructura: Pines dispuestos en línea recta; Ancho lateral compacto, cableado sencillo

Característica eléctrica: Número limitado de pines (normalmente 2/3/4 pines para la serie de 6,35 mm); menor carga de corriente total por unidad de espacio lateral

Ventaja del ensamblaje: fácil alineación durante el acoplamiento, baja tasa de error de inserción ciega; operación conveniente de inserción y extracción de terminales

Característica del espacio: ocupación horizontal estrecha, necesita suficiente altura de instalación vertical

Vivienda de doble fila

Estructura: Pasadores dispuestos en dos filas paralelas; mayor densidad de pasadores dentro de un ancho de carcasa limitado

Característica eléctrica: Admite más pines (4/6/8 pines, etc.) para integrar señales/alimentación de múltiples circuitos; cableado centralizado para múltiples circuitos

Nota de ensamblaje: Requiere una alineación precisa contra errores; requisito de operación ligeramente mayor para la carga terminal

Característica del espacio: Ahorra altura de instalación vertical, adecuado para escenarios de espacios verticales estrechos


2. Reglas de selección estándar

Elija viviendas de una sola fila si:

Solo se requieren de 2 a 4 señales de circuito/alimentación, no se necesitan más posiciones de pines

El equipo tiene un espacio de instalación horizontal estrecho y un ancho reservado lateral limitado.

El montaje in situ requiere una operación sencilla, mantenimiento y desmontaje frecuentes

Se requiere cableado independiente para cada circuito, evitando interferencias cruzadas del cableado de varias filas.

Elija viviendas de doble fila si:

Es necesario integrar más de 4 circuitos, se requiere un diseño de cableado central

El gabinete del equipo tiene una altura vertical limitada, es necesario aumentar la densidad de pines sin ampliar el ancho de la carcasa

Se necesita transmisión de señal y potencia multicanal para módulos como controladores y unidades de control principal AGV

Se requiere una gestión unificada del arnés para reducir la ocupación dispersa de conectores de una sola fila





Clasificación actual
30 A máx. (AWG10)
25 A máx. (AWG12)
Clasificación de voltaje
600 V CA CC
Rango de temperatura
-40 ºC a +130 ºC
Resistencia de contacto
≤20mΩ máx.
Resistencia de aislamiento
1000MΩ mín.
Tensión soportada
2200 VCA/minuto
Grado impermeable
IP67 de IEC 60529
Aplicabilidad de terminales
AWG10
AWG16-12
AWG18-16
Material
Contactos: aleación de cobre
Vivienda: PBT
Anillo de sellado/tapón: Silicio
Finalizar
Estañado sobre Ni en el área de contacto
Sellable
