Cable de paso de 6,35 mm para subir a conectores impermeables

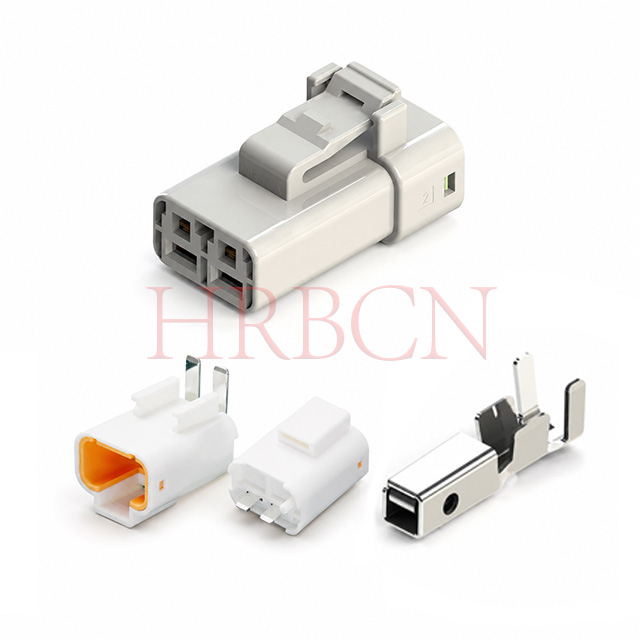

Los conectores de cable a placa impermeables HRB cuentan con un paso de contacto de 6,35 mm con protección de ingreso IP67. Equipados con anillos de sellado confiables y estructuras TPA de doble bloqueo, estos conectores previenen eficazmente la extracción del terminal y la entrada de agua. Los terminales están hechos de bronce fosforoso con una capa inferior de níquel y un revestimiento de estaño grueso, lo que brinda una conductividad estable y una excelente resistencia a la corrosión. Hay disponibles varios números de pines para satisfacer diversas demandas de cableado para automóviles, vehículos eléctricos y dispositivos impermeables para exteriores.
  • Totalmente compatible con RoHS y REACH
  • Certificado UL y cUL
Estado de Disponibilidad:
Cantidad:
  • A-M63501, A-M63505R

  • HRBCN

  • 8536909000

Definición de P/N



A- M63501WF -1X N -W -X

           ①          ② ③ ④  ⑤

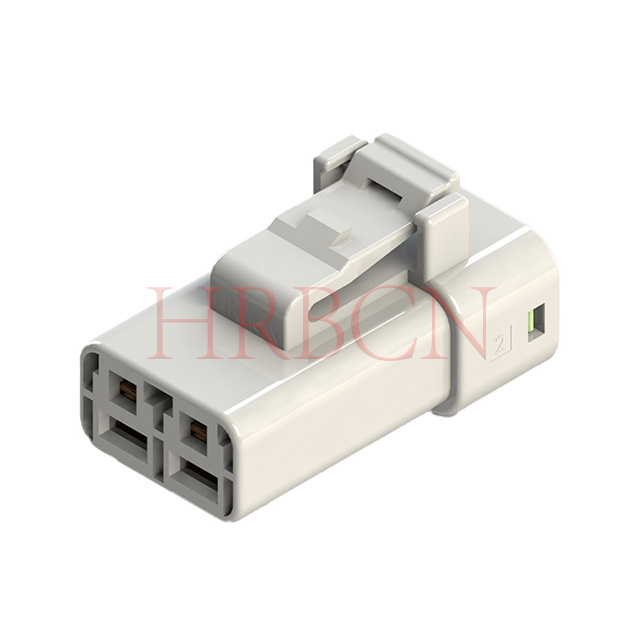

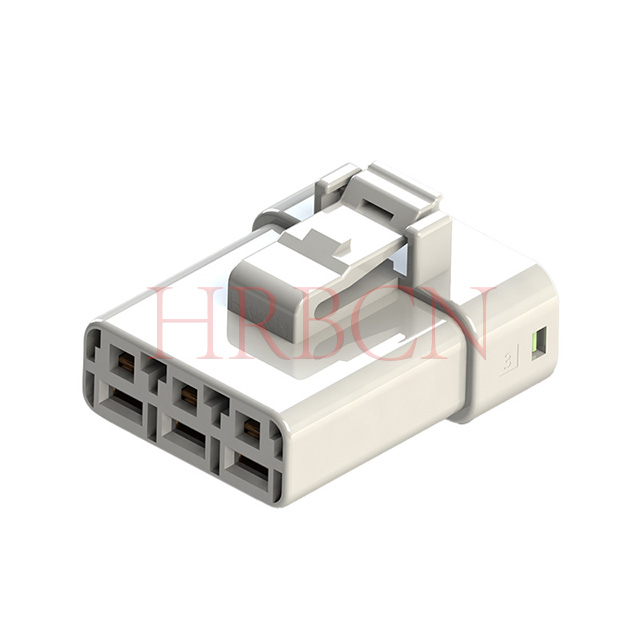

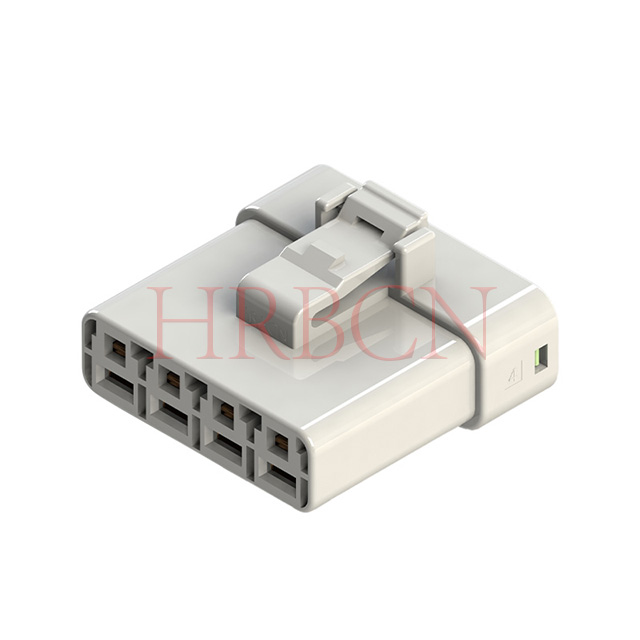

M63501WF: serie HRB, enchufe

②1: fila única

③N: Número de pines por fila 2/3/4 pines

④Color: W: Blanco

Color del tapón de sellado :

-1: Verde (aislamiento del cable OD 2,65-3,1 mm)

En blanco: azul (aislamiento del cable DE 2,9 a 4,0 mm)


A- M63505R WF-1XN-W

           ①    ②      ③ ④ ⑤

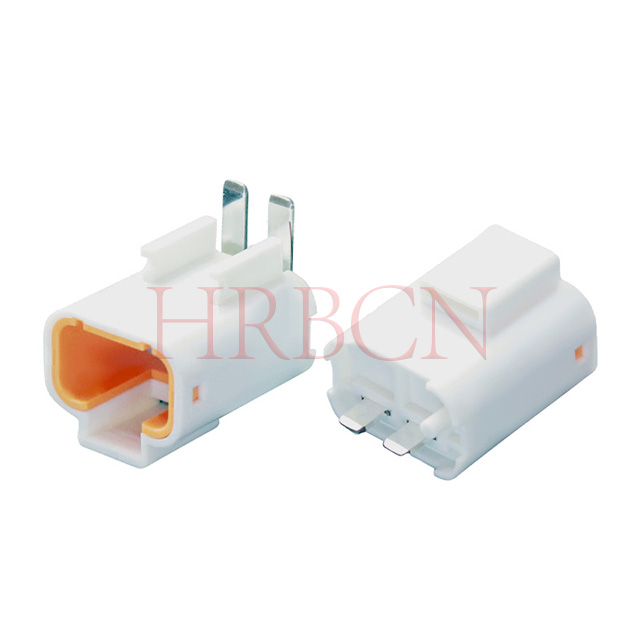

①M63501WF: serie HRB, cabezal de PCB

②En blanco (sin R): 180 grados; Con R: 90 grados

1: fila única

N: Número de pines por fila 2/3/4 pines

Color: W: Blanco


Características principales



  • Rendimiento IP67 a prueba de agua y polvo para ambientes exteriores y húmedos

  • Paso de contacto fijo de 6,35 mm, estructura de carcasa compacta para montaje en espacio limitado

  • Sistema de bloqueo dual (bloqueo principal + bloqueo secundario TPA) para detener la extracción del terminal

  • Anillo de sellado integrado de silicona para un efecto impermeable estable a largo plazo

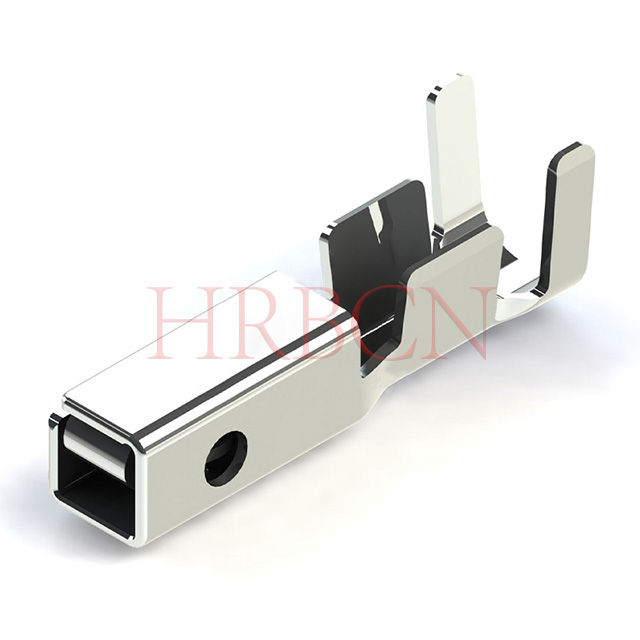

  • Terminales de bronce fosforado con revestimiento de Ni+Sn, baja resistencia de contacto y resistencia a la corrosión.

  • Amplio rango de temperatura de funcionamiento: -40 ℃ ~ +130 ℃

  • Múltiples opciones de recuento de pines para cubrir diferentes requisitos de conexión de señal y alimentación

  • Cumple con RoHS, suministro directo de fábrica con servicio de ensamblaje de arnés personalizable


Escenarios de aplicación



  • Maquinaria de construcción

Adecuado para excavadoras y vehículos de ingeniería, resistiendo vibraciones y condiciones climáticas adversas al aire libre.

  • Robots logísticos AGV

Conexión eléctrica estable para equipos automatizados de manipulación de almacenes.

  • Vehículos de transporte frigoríficos

Adáptese a entornos operativos de baja temperatura a largo plazo.

  • Iluminación Minera

El diseño resistente al agua y al polvo se adapta a las condiciones húmedas de los túneles subterráneos.

  • Equipos de almacenamiento de energía

Admite transmisión de alta potencia para sistemas de almacenamiento de energía en exteriores.

  • Equipo marino

Capaz de hacer frente a ambientes marinos húmedos y con niebla salina.









Preguntas técnicas frecuentes



P: ¿Debo seleccionar un cabezal en ángulo recto de 90° o un cabezal recto de 180° para el conector de cable a placa resistente al agua HRB M63505?

R: La selección depende del diseño de la PCB, el espacio interno del gabinete y los requisitos de enrutamiento del cableado; El rendimiento eléctrico, el grado de impermeabilidad (IP67) y las clasificaciones de corriente/voltaje son idénticos para ambos estilos.

⒈Cabezal recto de 180° (pasador vertical)

Escenarios aplicables:

Espacio libre vertical suficiente sobre la PCB; Los cables se extienden hacia adelante a lo largo de la dirección vertical de la superficie de la PCB.

Cajas de control, módulos de baterías para automóviles y equipos exteriores con abundante espacio para cableado interno, fáciles de conectar y mantener.

Conectores de varias filas densamente dispuestos que requieren cableado directo uniforme.

Ventajas: Montaje sencillo, operación de inserción intuitiva, menor tensión de flexión del cable, cómoda inspección y desmontaje poscomercialización.

Desventajas: Ocupa altura vertical dentro de la vivienda; no recomendado para equipos delgados y de altura limitada.


⒉Cabecera en ángulo recto de 90° (pasador horizontal)

Escenarios aplicables:

Gabinetes compactos y delgados con altura interna vertical limitada, como cámaras para automóviles integradas, controladores de motocicletas eléctricas y mini módulos impermeables para exteriores.

Los cables deben pasar horizontalmente a lo largo de la superficie de la PCB o la pared lateral de la carcasa para evitar la extrusión por la cubierta de la carcasa.

Equipos de vehículos propensos a vibraciones: el cableado horizontal dispersa la fuerza de tracción del cable lejos de las uniones de soldadura de PCB para reducir el riesgo de rotura de pines.

Ventajas: Ahorra mucho espacio de instalación vertical, enrutamiento lateral ordenado y reduce la flexión excesiva del cable.

Desventajas: Requiere espacio lateral horizontal reservado para el cableado; Operabilidad ligeramente menor durante la inserción ciega en cavidades estrechas.




P: ¿Cómo insertar contactos engarzados en la carcasa del conector?

R:  Antes de insertar contactos engarzados, oriente tanto el conjunto de la carcasa del conector como los contactos para que coincidan correctamente. Coloque la carcasa con su elemento de bloqueo hacia arriba y alinee el contacto de modo que el lado de la costura cilíndrica también mire hacia arriba.

NO gire el contacto durante o después de la inserción; La rotación puede causar daños al sello de goma o agrietar la carcasa.


⒈En caso de contacto con el receptáculo

Paso ①: Incline el contacto engarzado. Apoye su punta en la cavidad de acoplamiento equipada con sello. Amplíe la abertura del sello con cuidado para evitar dañar la superficie superior de la cavidad. Presione la punta del contacto sobre la placa de sellado de goma para insertar la sección de caja del contacto.

Paso ②:  Enderece el contacto engarzado y luego inserte la punta de su sección de caja. Empuje el contacto completamente hacia adentro (no haga palanca ni aplique fuerza excesiva) hasta que escuche un clic.

Paso ③:  Después de escuchar un clic audible al insertar completamente el contacto, tire suavemente del cable para confirmar que el contacto esté firmemente bloqueado por la lanza de la carcasa.


⒉En caso de contacto con pestaña

Paso ①:  Inserte el contacto engarzado directamente en la carcasa. Evite dañar la periferia de la cavidad equipada con sello con la punta de contacto.  Inclinar el contacto hacia el lado de bloqueo de la carcasa durante la inserción puede cortar la placa de sellado de goma y hacer que la punta del contacto entre en una cavidad vecina. Consulte la figura siguiente; preste mucha atención a la orientación de inserción.

Paso 2:  Empuje el contacto engarzado hasta el fondo. No haga palanca ni aplique fuerza excesiva; deténgase cuando escuche un clic audible.

Paso ③:  Después de escuchar un clic audible al insertarlo por completo, tire suavemente del cable para confirmar que el contacto engarzado esté firmemente bloqueado por la lanza de la carcasa.


P: Cómo quitar contactos engarzados de la carcasa después de una inserción incorrecta

R: Si se inserta un contacto engarzado en la cavidad incorrecta, sólo personal calificado deberá realizar su extracción. No reutilice la carcasa ni la placa de sellado de goma una vez que se hayan utilizado.

Inserte la herramienta de extracción entre el contacto engarzado y la carcasa desde el lado de acoplamiento. Empuje la herramienta en la dirección ① para desenganchar la lanza de la carcasa del gancho de bloqueo de contactos. Luego tire del cable en la dirección ② para retirar el contacto de la carcasa.

¿Cómo extraer el contacto de la vivienda?

Precauciones:

  • Antes de retirarlo, confirme que la punta de la herramienta de extracción esté completamente insertada en el espacio libre entre el contacto engarzado y la lanza de la carcasa.

  • Antes de reutilizar un contacto engarzado retirado, confirme que no esté deformado. Si se detecta alguna deformación en el contacto, reemplácelo por uno nuevo (es necesario volver a engarzarlo).

  • No haga palanca en el contacto engarzado con la herramienta de extracción. Si se hace palanca durante la extracción, reemplace el contacto por uno nuevo.

  • Al retirar un contacto de receptáculo, si la herramienta de extracción se inserta por error en el espacio de la sección de acoplamiento del contacto, reemplace el contacto por uno nuevo independientemente de la profundidad de inserción.

  • Si el contacto engarzado no se puede quitar ni siquiera tirando suavemente del cable, no aplique fuerza para sacarlo. Reinicie el procedimiento de eliminación desde el principio.

  • Si el contacto engarzado no se puede quitar ni siquiera tirando suavemente del cable, no aplique fuerza para sacarlo. Reinicie el procedimiento de eliminación desde el principio.



Clasificación actual
30 A máx. (AWG10)
25 A máx. (AWG12)
Clasificación de voltaje
600 V CA CC
Rango de temperatura
-40 ºC a +130 ºC
Resistencia de contacto
≤20mΩ máx.
Resistencia de aislamiento
1000MΩ mín.
Tensión soportada
2200 VCA/minuto
Grado impermeable
IP67 de IEC 60529
Aplicabilidad de terminales
AWG10
AWG16-12
AWG18-16
Material
Aleación de cobre
Vivienda: PBT
Anillo de sellado/tapón: Silicio
Finalizar
Estañado sobre Ni en el área de contacto
Sellable
