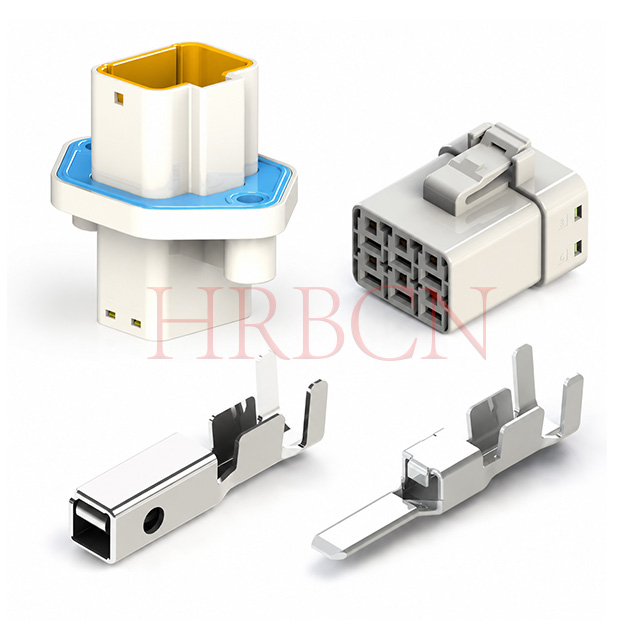

Preguntas técnicas frecuentes
P: ¿Cómo insertar contactos engarzados en la carcasa del conector?
R: Antes de insertar contactos engarzados, oriente tanto el conjunto de la carcasa del conector como los contactos para que coincidan correctamente. Coloque la carcasa con su elemento de bloqueo hacia arriba y alinee el contacto de modo que el lado de la costura cilíndrica también mire hacia arriba.
NO gire el contacto durante o después de la inserción; La rotación puede causar daños al sello de goma o agrietar la carcasa.

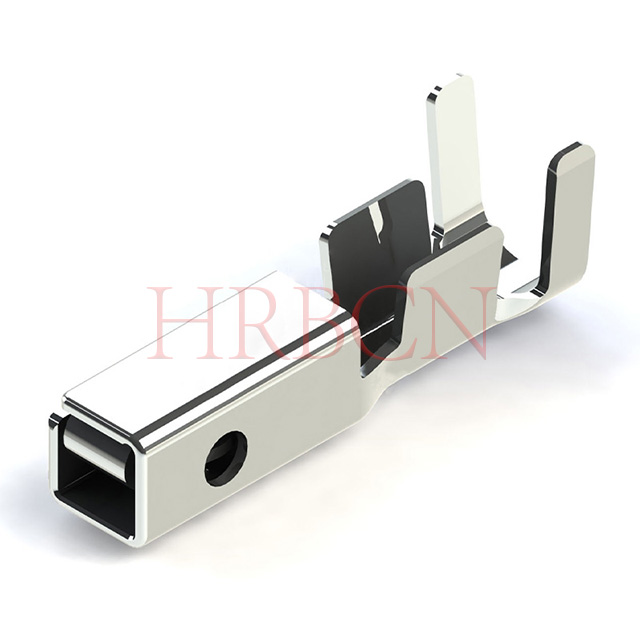

⒈En caso de contacto con el receptáculo
Paso ①: Incline el contacto engarzado. Apoye su punta en la cavidad de acoplamiento equipada con sello. Amplíe la abertura del sello con cuidado para evitar dañar la superficie superior de la cavidad. Presione la punta del contacto sobre la placa de sellado de goma para insertar la sección de caja del contacto.
Paso ②: Enderece el contacto engarzado y luego inserte la punta de su sección de caja. Empuje el contacto completamente hacia adentro (no haga palanca ni aplique fuerza excesiva) hasta que escuche un clic.
Paso ③: Después de escuchar un clic audible al insertar completamente el contacto, tire suavemente del cable para confirmar que el contacto esté firmemente bloqueado por la lanza de la carcasa.

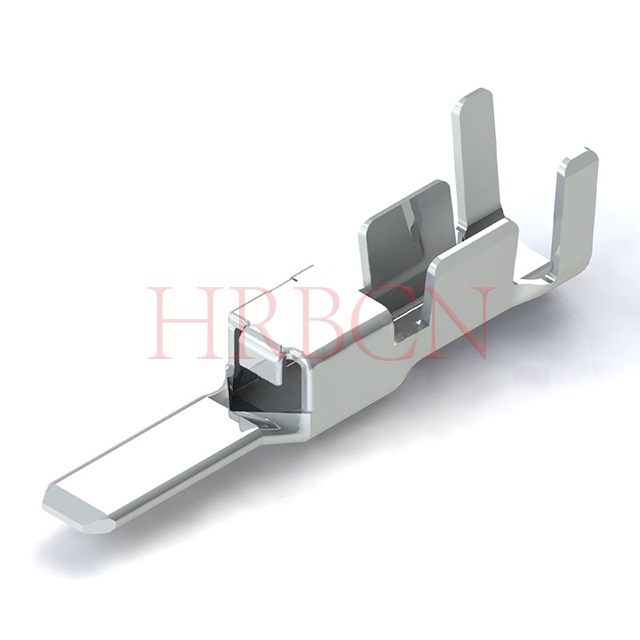

⒉En caso de contacto con pestaña
Paso ①: Inserte el contacto engarzado directamente en la carcasa. Evite dañar la periferia de la cavidad equipada con sello con la punta de contacto. Inclinar el contacto hacia el lado de bloqueo de la carcasa durante la inserción puede cortar la placa de sellado de goma y hacer que la punta del contacto entre en una cavidad vecina. Consulte la figura siguiente; preste mucha atención a la orientación de inserción.
Paso 2: Empuje el contacto engarzado hasta el fondo. No haga palanca ni aplique fuerza excesiva; deténgase cuando escuche un clic audible.
Paso ③: Después de escuchar un clic audible al insertarlo por completo, tire suavemente del cable para confirmar que el contacto engarzado esté firmemente bloqueado por la lanza de la carcasa.
P: Cómo quitar contactos engarzados de la carcasa después de una inserción incorrecta
R: Si se inserta un contacto engarzado en la cavidad incorrecta, sólo personal calificado deberá realizar su extracción. No reutilice la carcasa ni la placa de sellado de goma una vez que se hayan utilizado.

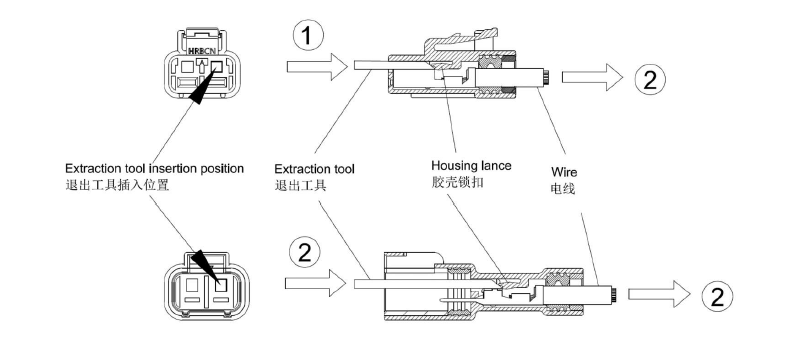

Inserte la herramienta de extracción entre el contacto engarzado y la carcasa desde el lado de acoplamiento. Empuje la herramienta en la dirección ① para desenganchar la lanza de la carcasa del gancho de bloqueo de contactos. Luego tire del cable en la dirección ② para retirar el contacto de la carcasa.

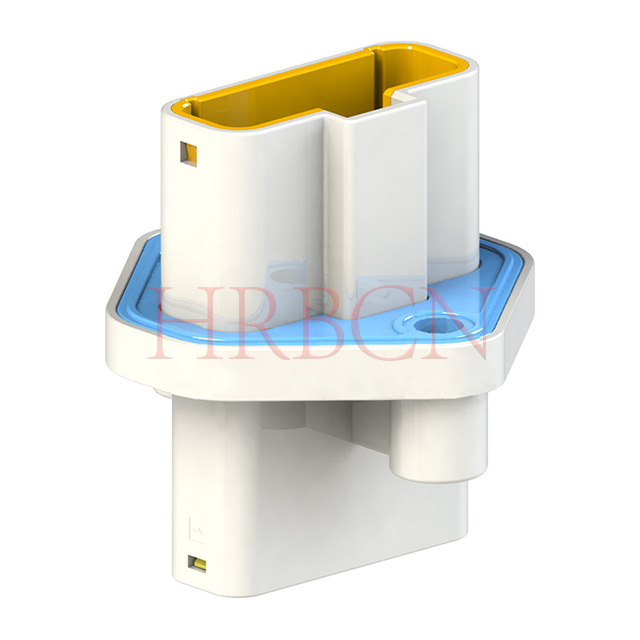

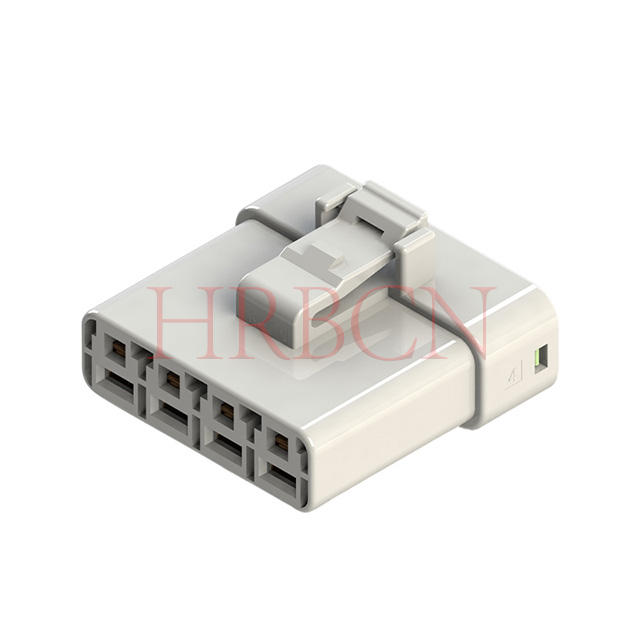

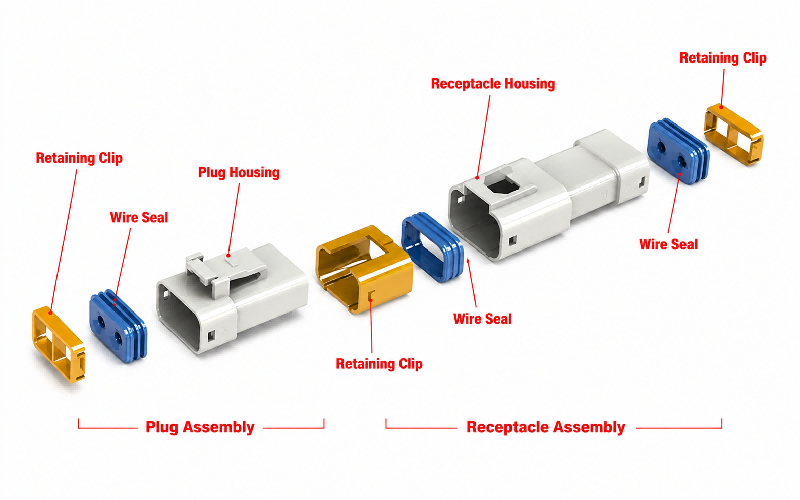

P: ¿Cuál es el procedimiento correcto para acoplar las carcasas macho y hembra de este conector impermeable?

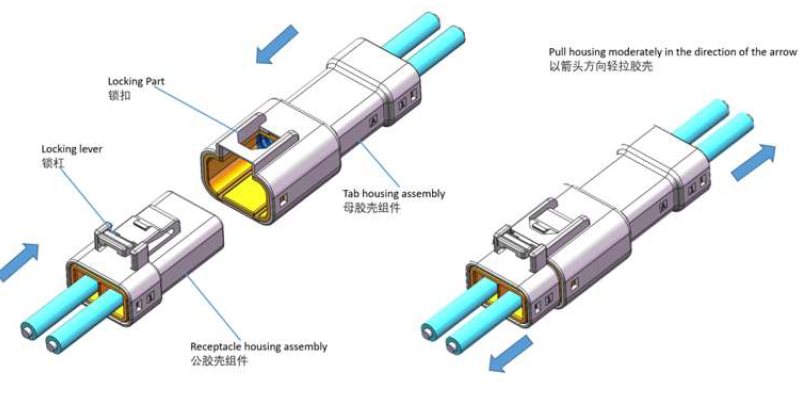

Paso ① : Alinee la pestaña de bloqueo de la carcasa macho con la palanca de bloqueo de la carcasa del receptáculo, como se ilustra en la figura siguiente. Realizar el acoplamiento a lo largo del eje de acoplamiento; no hagas palanca.
Paso ②: Haga coincidir las dos carcasas hasta que la cerradura esté completamente enganchada. Verifique el bloqueo seguro de la carcasa tirando suavemente de la carcasa. (Se escuchará un clic cuando la palanca de bloqueo y la pestaña de bloqueo estén correctamente enganchadas).
