Conector WTW sellado automotriz HRB IP67 IP69K

Definición de P/N

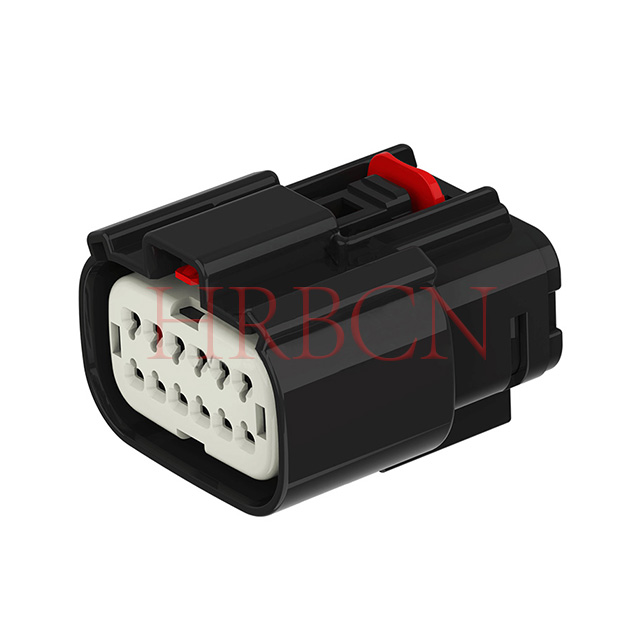

A-M35004-2xN-XCXX

①       ②          ③ ④⑤⑥ ⑦

① A: Aplicación automotriz

② Número de serie del artículo HRB, carcasa del receptáculo

③ Número de pin: doble fila,  Número de pines por fila: 2 x2 / 2x 3/ 2x 4/ 2x 6/ 2x 8/ 2x 10 Pin

④ Código de codificación: tipo A/B/C/D

⑤ HSG Color: B: negro, Y: amarillo, LG: Gris claro, DG: gris oscuro, SG: Gris piedra, N: Natural

⑥ Color del sello del anillo: GN: verde, R: rojo

⑦ C: Con CPA, En blanco: Sin CPA

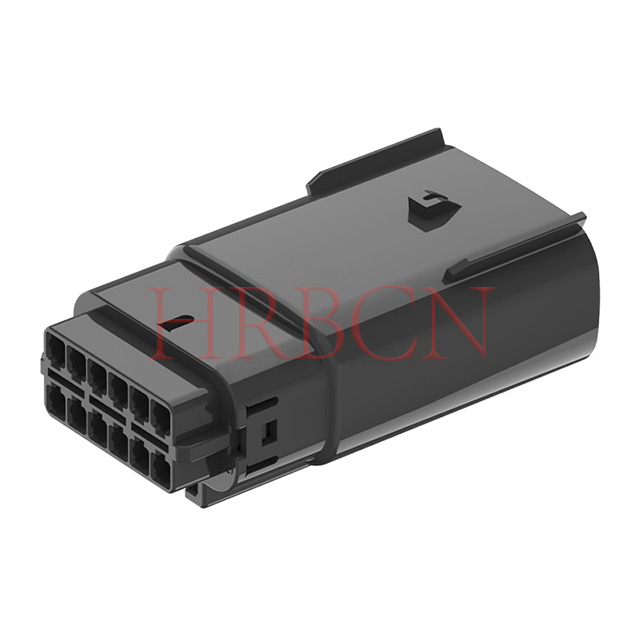

A -M 35005-2X N -X -C

①       ②          ③   ④⑤

①A: Aplicación automotriz

②Serie HRB, carcasa de enchufe

③ Número de pin: doble fila, número de pines por fila: 2x2/2x3/2x4/2x6/2x8/2x10 Pin

④Polaridad: A: tipo A; B: tipo B; C: tipo C; D: tipo D

⑤Color: B: Negro; Y: Amarillo; LG: gris claro; DG: Gris oscuro; SG: Gris piedra

Ventajas principales y características clave

• Rendimiento de sellado dual IP67 e IP69K

Cumple con los estándares de inmersión IEC 60529 IP67 y de lavado con agua caliente a alta presión USCAR-2 IP69K. La estructura interna completamente sellada bloquea la entrada de polvo, agua y detergente, ideal para maquinaria alimentaria, lavadoras industriales y entornos exteriores hostiles para todo tipo de clima.

• Opciones de terminales de revestimiento doble

Contactos de aleación de cobre con estañado estándar para proyectos industriales en general; Chapado en oro personalizable para equipos costeros de alta humedad, alta vibración o larga duración para reducir la oxidación de contacto y la atenuación de la señal.

• Amplia temperatura y carcasa PBT duradera

La carcasa de plástico PBT presenta una excelente resistencia al calor, resistencia mecánica y antienvejecimiento, funcionamiento estable a -40 °C ~ +125 °C, resistencia al calor del motor, al frío exterior y a ciclos de temperatura frecuentes.

• Coincidencia de cables universal AWG14–22

Cubre los principales cables de señal delgados AWG14, AWG16, AWG18, AWG20, AWG22, flexible para sensor, alimentación de baja corriente y conjunto de arnés de señal.

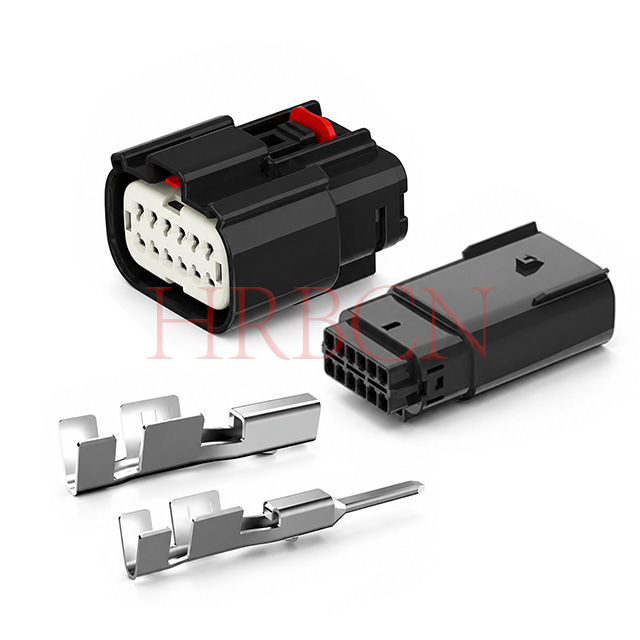

• Sistema completo de emparejamiento de soporte

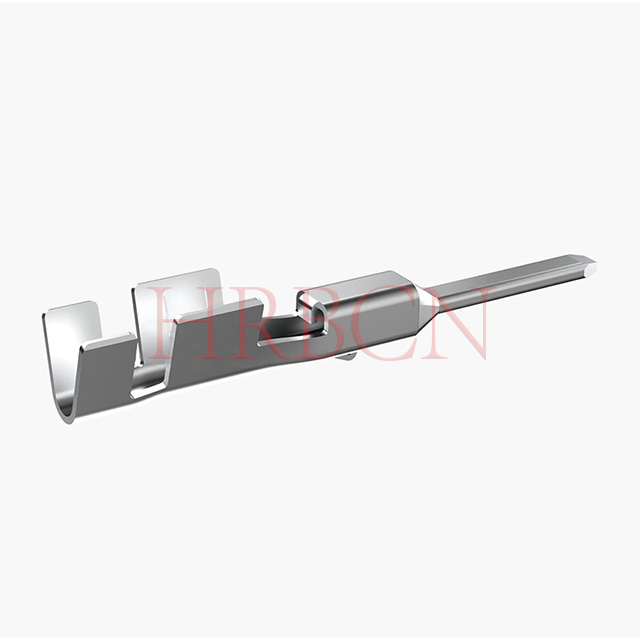

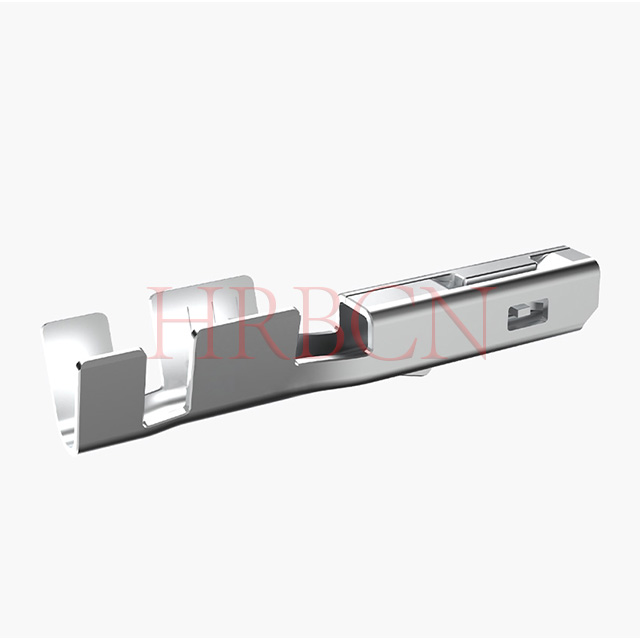

Juego completo de carcasas macho/hembra y terminales de engarce dedicados (A-T35005PS/A-T35004PS) disponibles; envío a granel separado de componentes para simplificar los flujos de trabajo de producción en fábrica de arneses.

• Cumplimiento medioambiental de la UE

Totalmente compatible con RoHS y REACH, sin sustancias peligrosas restringidas, despacho de aduanas fluido para pedidos de exportación europeos y globales.
