Terminal de desconexión hembra completamente aislado de 4,8 mm (AWG 16-14)

M6350FNS-8(5)-b; M6350FNS-8(8)-b; M6350FNS-8(5)-b1; M6350FNS-8(8)-b1
El terminal de desconexión hembra totalmente aislado de 4,8 mm está diseñado para cables AWG 16-14. Proporciona una conexión eléctrica segura y confiable en sistemas de cableado industrial, de electrodomésticos y de automóviles.
Este terminal de desconexión rápida cuenta con una funda completamente aislada para mayor seguridad y protección, lo que lo hace ideal para aplicaciones que requieren resistencia a las vibraciones y conexión/desconexión frecuente.
Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

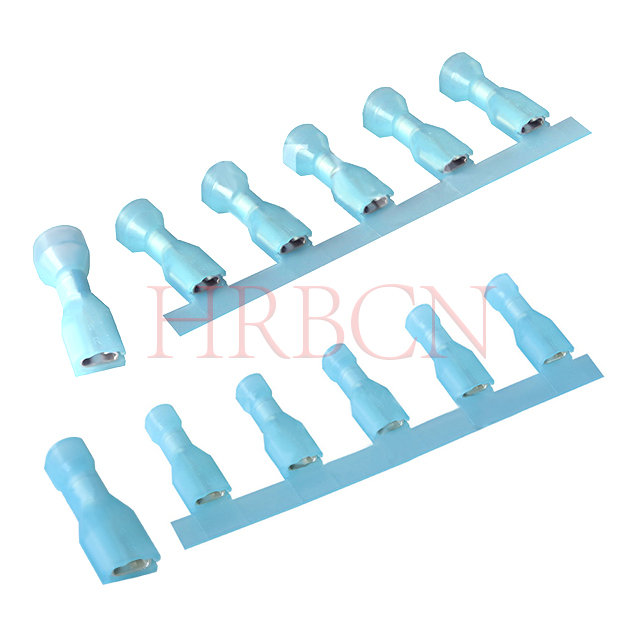

  • M6350FNS-8(5)-b; M6350FNS-8(8)-b; M6350FNS-8(5)-b1; M6350FNS-8(8)-b1

  • HRB

  • 8536909000

P/N Definición


N/P HRB Grosor de la lengüeta de acoplamiento
 Rango de diámetro de aislamiento compatible SPQ (piezas)

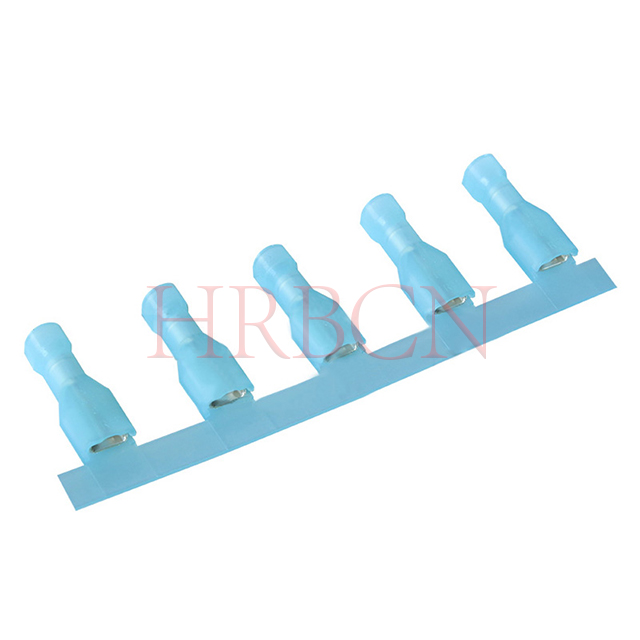

M6350FNS-8(5)-b 4,8x0,5mm 4,06 mm 2500/carrete
M6350FNS-8(8)-b 4,8x0,8mm 4,06 mm 2500/carrete

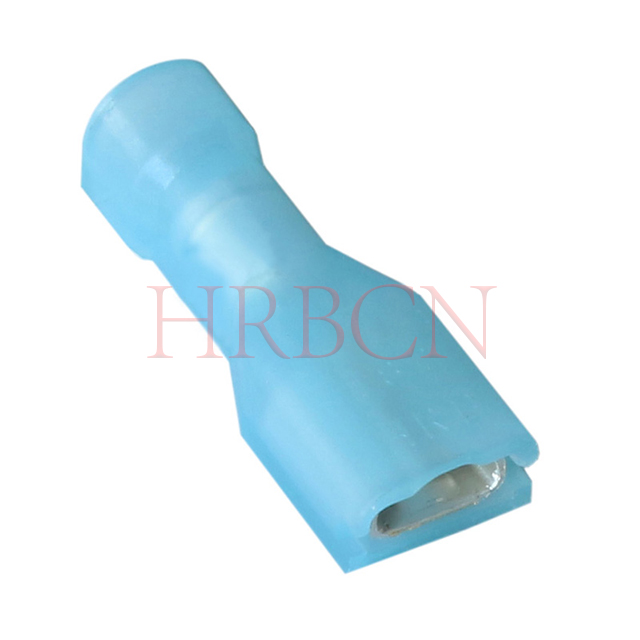

M6350FNL-8(5)-b 4,8x0,5mm 4,06 mm 1000/bolsa
M6350FNL-8(8)-b 4,8x0,8mm 4.06milímetros 1000/bolsa

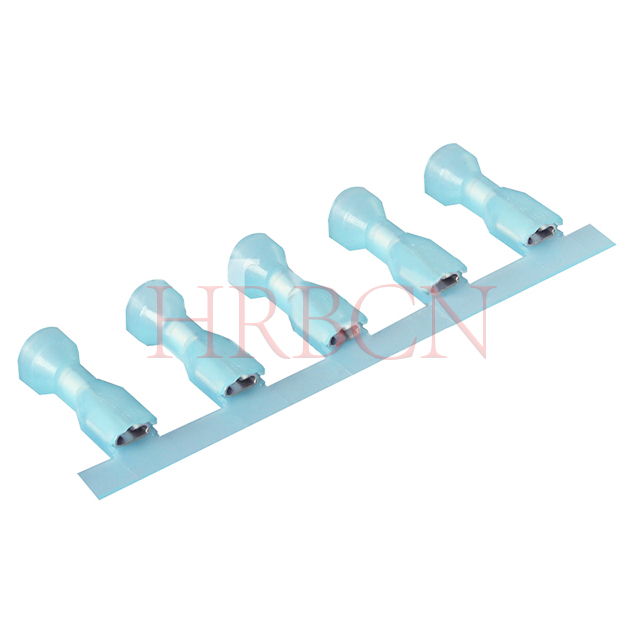

M6350FNS-8(5)-b1 4,8x0,5mm 6,60 mm 1500/carrete
M6350FNS-8(8)-b1 4,8x0,8mm 6.60milímetros 1500/carrete

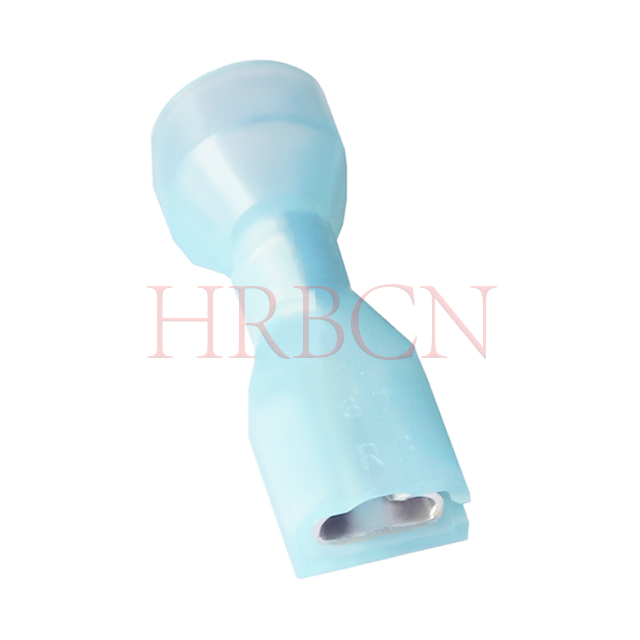

M6350FNL-8(5)-b1 4,8x0,5mm 6.60milímetros 1000/bolsa
M6350FNL-8(8)-b1 4,8x0,8mm 6.60milímetros 1000/bolsa

  • Tipo: M=Terminado

  • Tipo de producto: 6350=Terminal hembra recto completamente aislado

  • F=Aislamiento todo incluido

  • N = nailon

Método de embalaje: S=tira L=pieza suelta

Serie: 8=4,8 mm (0,187 pulg.)

b=Azul (16-14 AWG), Ins. Diámetro máximo: 4,06 mm; b1=Azul (16-14 AWG), Ins. Diámetro máximo: 6,60 mm


Parámetros técnicos

  • Clasificación actual: 15 A CA, CC.

  • Clasificación de voltaje: 300 V CA, CC

  • Temperatura de funcionamiento: -25 ºC a +105 ºC

  • Material: Carcasa: Nylon66 UL 94V-2;  Terminal: Latón. estañado

  • Tamaño de la pestaña: 4,8x0,8 mm o 4,8x0,5 mm

  • Cable aplicable: AWG16-14 (1,31-2,08 mm²)

  • Rango de diámetro de aislamiento compatible: 4,06 mm/6,60 mm

  • La fuerza de inserción y el terminal macho: ≤7,8 kg

  • La fuerza de extracción y el terminal macho: ≥3,0 kg

  • Terminal de línea y fuerza: ≥5,0 kg


Características del producto

  • Características del terminal: tope de cable.

  • Capacidad: Individual

  • Engarzado: engarzado F

  • Tipo de barril: cerrado

  • Terminar en: Alambre y cable

  • Con aislamiento: Totalmente aislado

  • Tipo de retención de acoplamiento: cerradura con hoyuelos

  • Embalaje: Tira/Carrete, o piezas sueltas en opciones de bolsa


Características técnicas

- Latón estañado para resistencia a la corrosión.

- Aislamiento de nailon para mayor durabilidad a altas temperaturas

- Diseño de cilindro de engarce seguro para una fuerte retención del cable

- Clasificado para aplicaciones de hasta 300 V


Diagrama de apareamiento


El receptáculo hembra aislado recto HRB AWG16-14 de 1,31-2,08 mm 2  (serie M6350 AWG16-14) generalmente se acopla con


Acoplamiento TERMINAL FASTON

Referencia cruzada | Terminales estándar intercambiables


Este receptáculo hembra aislado HRB de 4,8 mm y 0,187' cumple con las especificaciones estándar globales y es totalmente intercambiable con terminales de desconexión rápida estándar utilizados en todo el mundo.

Ofrece capacidad de reemplazo directo con forma, ajuste y función coincidentes para sistemas de cableado estándar.





P:  ¿Cuáles son los parámetros básicos del terminal de desconexión hembra totalmente aislado de 4,8 mm (AWG 16-14)?

A: Tipo de terminal de desconexión rápida: receptáculo/recto

Tamaño del cable: AWG 16-14 (1,31-2,08 mm²)

Ancho de la pestaña de acoplamiento: 4,8 (0,187')

Grosor de la lengüeta de acoplamiento: 0,5 mm/0,8 mm

Rango de diámetro de aislamiento compatible: 4,06 mm/6,60 mm

P:  ¿Cuál es la cantidad mínima de pedido para un terminal aislado de 4,8 mm y 0,187 '?

R: MOQ: 5000 unidades/artículo.

P: ¿Cuál es el plazo de entrega para el terminal aislado de 4,8 mm y 0,187 '?

R: L/T: 3-4 semanas.

P: ¿Cuál es la temperatura máxima nominal para este terminal de 4,8 mm?

R: La temperatura máxima es de 105ºC.

P: ¿Se puede utilizar este receptáculo AWG16-14 en entornos de vibración automotriz?

R:  Sí, este receptáculo AWG16-14 presenta una retención de contacto segura que resiste los niveles de vibración típicos de los automóviles. Es adecuado para circuitos de corriente media cuando se instala según las especificaciones.

P: ¿Cuál es la diferencia entre conectores de 4,8 mm y 6,3 mm?

R: La diferencia es el ancho de la pestaña del terminal. Los conectores de 4,8 mm son más pequeños y se utilizan para aplicaciones más ligeras, mientras que los de 6,3 mm

Los conectores soportan corrientes más altas.

P: ¿Cómo elijo el tamaño AWG correcto?

R: Seleccione el conector según el calibre de su cable. Este producto está diseñado para cables AWG16-14 (1,31-2,08 mm²) , lo que garantiza un ajuste de engarzado adecuado.

P: ¿Estos conectores están aislados?

R: Sí, cuentan con una funda completamente aislada para evitar cortocircuitos y mejorar la seguridad.

P:  ¿Qué tamaño de cable admite AWG16-14?

R: Los terminales AWG 16-14 están diseñados para cables con un área de sección transversal adecuada para aplicaciones eléctricas de corriente media a alta.

P: ¿Qué certificaciones tienen los conectores HRB (UL, RoHS, REACH)?

R:  Los conectores HRB cuentan con certificaciones UL/cUL, RoHS y REACH, además de aprobaciones industriales y automotrices clave.

UL/cUL: Certificado según UL 1977  (archivo n.º E322751)

P:  ¿Qué es un terminal de desconexión hembra de 4,8 mm?

R: El terminal de desconexión hembra de 4,8 mm es un tipo de conector eléctrico diseñado para adaptarse a una pestaña macho de 4,8 mm, lo que permite una conexión rápida y segura.

conexiones de cables.

P: ¿Este terminal es adecuado para uso automotriz?

R: Sí, este terminal de desconexión hembra completamente aislado se usa ampliamente en sistemas de cableado automotriz debido a su conexión segura y

resistencia a las vibraciones.

P: ¿Cuál es la diferencia entre AWG16-14 y AWG22-18? ¿Cómo seleccionar el tamaño de cable correcto?

R:  Los cables AWG16-14 tienen una sección transversal más grande y soportan cargas de corriente más altas, ideales para circuitos de alimentación principal y de corriente media. Por el contrario, los cables AWG22-18 son más delgados y están diseñados para cableado auxiliar y de baja corriente.

Elija AWG16-14 para componentes de alta potencia y aplicaciones de servicio pesado, mientras que se recomienda AWG22-18 para líneas de señal y sistemas eléctricos auxiliares.











Cumplimiento

  • Directiva RoHS de la UE (UE) 2015/863 que modifica el anexo II de la Directiva 2011/65/UE

  • Directiva sobre vehículos al final de su vida útil (2000/53/CE)

  • AfPS GS 2019: 01 PAK-Hidrocarburos aromáticos policíclicos (HAP)

  • Reglamento Europeo COPs (UE) 2019/1021

  • Reglamento Europeo COPs (UE) 2024/2570

  • Reglamento Europeo COPs (UE) 2025/718

  • Reglamento Europeo COPs (UE) 2023/1608

  • Reglamento Europeo COPs (UE) 2019/1021

  • Reglamento Europeo COPs (UE) 2025/843

  • Reglamento Europeo COPs (UE) 2025/1930

  • Reglamento (CE) Np 1907/2006 relativo al REACH

  • Propuesta 65 de California de EE. UU.

Certificados de producto

Aprobaciones y certificaciones de seguridad:  UL y cUL

Clasificación de inflamabilidad UL: UL 94V-2






Aplicación TERMINAL FASTON


Los terminales universales de conexión rápida totalmente aislados se aplican ampliamente en diversos campos, entre los que se incluyen:


  1. Electrodomésticos : sistemas HVAC, refrigeradores, lavadoras, lavavajillas, hornos y calentadores de agua, que proporcionan conexiones de cableado seguras y convenientes para componentes eléctricos domésticos.

  2. Automoción: sistemas de cableado de vehículos, incluidos iluminación, sensores, actuadores y sistemas auxiliares de vehículos eléctricos, que garantizan una conexión estable incluso en condiciones de vibración.

  3. Controles Industriales : Motores, variadores, fuentes de alimentación, PLC, sensores y paneles de control, satisfaciendo las necesidades de cableado industrial de baja tensión.

  4. Electrónica e iluminación: fuentes de alimentación, controladores LED, electrónica de consumo y equipos de audio, con aislamiento confiable y rendimiento de conexión rápida.

Propósito general: Adecuado para conexiones de señal y potencia de bajo/medio voltaje, corriente pequeña y de desconexión rápida segura, ampliamente utilizado en electrodomésticos, automoción, industria y equipos electrónicos.
