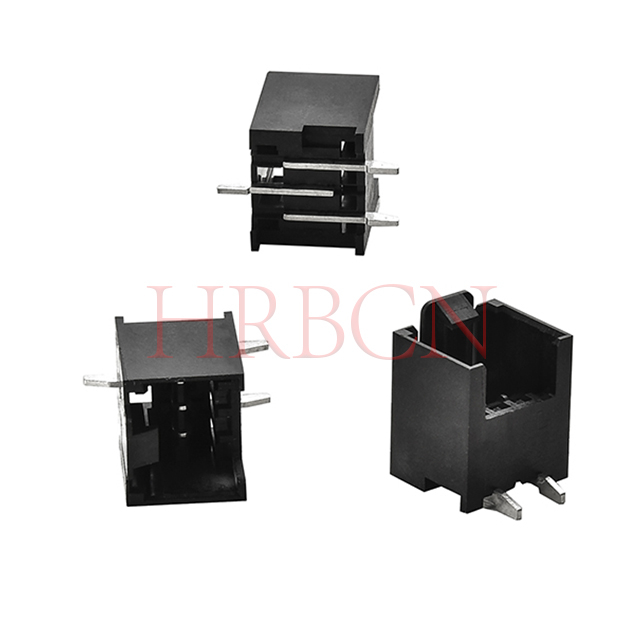

Paso de contacto vertical del cabezal de clavija RAST 2,5 SMT de 2,5 mm - Conector HRB

M7268-X-XXXX-2B
La serie HRB M7268 es una Conector de clavija vertical SMT compatible con el estándar RAST 2.5 con Paso de contacto de 2,5 mm, con pestillo de bloqueo integrado, llave de doble cara y espiga de posicionamiento opcional. Proporciona conexiones de placa a cable seguras, a prueba de errores y que ahorran espacio para el ensamblaje SMT automatizado, ampliamente utilizado en electrodomésticos, electrónica automotriz, controles industriales y módulos de potencia.
Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

  • M7268-X-XXXX-2B

  • HRB

  • 8536909000

P/N Definición

M7268 -X -XXXX -2B (P)

   ①       ②     ③           ④

①:  número de serie del artículo HRB

②: Número de pines: 3-10

③: Tecleado: 0000-9999

④:  En blanco: Sin espiga de posicionamiento

     (P): Con espiga de posicionamiento


Con respecto a los cabezales de pines de la serie M7268, a continuación se enumeran ejemplos de configuraciones de codificación. Otras opciones de codificación estándar están disponibles a pedido. Comuníquese con el departamento de ventas de HRB para obtener más detalles.


Número de pines

(3-10 pines)

HRB P/ N

Ejemplos de claves

 SPQ/carrete (piezas) SPQ/caja de cartón (unidades) Tamaño del cartón (cm)
3

M7268-3-0000-2B

M7268-3-0003-2B

M7268-3-0005-2B

etc.

 300
 1500
 50×50×23
4

M7268-4-0000-2B

M7268-4-0001-2B

M7268-4-0002-2B

etc.

 300 1500 50×50×23

5

M7268-5-0000-2B

M7268-5-0001-2B

M7268-5-0002-2B

etc.

 300
 1200 50×50×23

Parámetros técnicos

  • Clasificación actual: 3A CA, CC máx.

  • Clasificación de voltaje: 32 V CA, CC

  • Temperatura de funcionamiento: -40 ℃ ~ +120 ℃

  • Resistencia de contacto: 10 mΩ máx.

  • Resistencia de aislamiento: 1000 mΩ mín.

  • Voltaje que soporta: 1000V AC/minuto

  • Material: Vivienda: PA9T UL94V-0;  Terminal: Latón, Estañado.


Piezas de acoplamiento

IDC serie HRB M7280

IDC serie HRB M7234

M7268..






Cumplimiento

  • Directiva RoHS de la UE (UE) 2015/863 que modifica el anexo II de la Directiva 2011/65/UE

  • Directiva sobre vehículos al final de su vida útil (2000/53/CE)

  • AfPS GS 2019: 01 PAK-Hidrocarburos aromáticos policíclicos (HAP)

  • Reglamento Europeo COPs (UE) 2019/1021

  • Reglamento Europeo COPs (UE) 2024/2570

  • Reglamento Europeo COPs (UE) 2025/718

  • Reglamento Europeo COPs (UE) 2023/1608

  • Reglamento Europeo COPs (UE) 2019/1021

  • Reglamento Europeo COPs (UE) 2025/843

  • Reglamento Europeo COPs (UE) 2025/1930

  • Reglamento (CE) Np 1907/2006 relativo al REACH

  • Propuesta 65 de California de EE. UU.

Certificados de producto

Aprobaciones y certificación de seguridad: VDE

Clasificación de inflamabilidad UL: UL 94V-0


APLICACIONES DEL SISTEMA DE CONECTORES HRB RAST2.5 Y RAST5.0
  • <strong><span style=Aplicaciones de lavadoras" />
  • <strong><span style=Lavadoras comerciales" />
  • <strong><span style=Conexión de energía" />
  • <strong><span style=Electrónica automotriz" />

¿Qué tecnología de conexión utiliza el conector RAST 2.5?

Este conector RAST 2.5 utiliza tecnología profesional de desplazamiento de aislamiento IDC para una terminación de cables rápida y confiable.

¿Cuáles son las especificaciones de paso y pin de este conector IDC?

Este conector IDC presenta un paso estándar de 2,5 mm y proporciona múltiples configuraciones de pines para adaptarse a diversos diseños de cableado industrial.

¿Cuál es la clasificación de corriente y voltaje de este conector IDC RAST 2.5?

Este conector RAST 2.5 IDC tiene corriente y voltaje nominales estables para aplicaciones de transmisión de señales y energía industrial.

¿Este conector RAST 2.5 es adecuado para montaje automático?

Sí, este conector RAST 2.5 admite el ensamblaje automático, lo que ayuda a mejorar la eficiencia del cableado para la producción en masa.

¿Este conector IDC tiene funciones antivibración y antiemañamiento?

Este conector IDC está diseñado con bloqueo y polarización para evitar que se afloje y se acople incorrectamente en entornos de trabajo hostiles.

¿Qué normas de seguridad y retardantes de llama cumple este conector de cable a placa?

Este conector de cable a placa utiliza material altamente ignífugo y cumple con los estándares ambientales y de seguridad industrial globales.

¿Qué rangos de cables son compatibles con este conector RAST 2.5 IDC?

Este conector RAST 2.5 IDC coincide con los tamaños de cables industriales comunes y se usa ampliamente en sistemas de mazos de cables estándar.

¿Cuáles son las aplicaciones típicas de este conector de alimentación industrial?

Este conector de alimentación industrial se utiliza ampliamente en control industrial, electrodomésticos, módulos de alimentación y equipos de automatización.

¿Puede este conector IDC reemplazar los conectores de engarce tradicionales?

Sí, este conector IDC elimina el pelado y el engarzado y puede reemplazar los conectores tradicionales para reducir los costos de producción.

¿Este conector RAST 2.5 es compatible con interfaces industriales estándar?

Este conector RAST 2.5 sigue los estándares industriales universales y tiene buena compatibilidad con los principales sistemas de arneses.
