Conector RAST 2.5 IDC con tecnología IDT | Conector HRB M728X

Compartir con:

Conector RAST 2.5 IDC con tecnología IDT | Conector HRB M728X

Los conectores IDC HRB M728X RAST 2.5 están diseñados para conexiones de cable a placa compactas y confiables en electrodomésticos, electrónica industrial y sistemas de control inteligentes.
Con tecnología avanzada de desplazamiento de aislamiento (IDT), la serie M728X permite una terminación de cables rápida y eficiente sin pelar ni engarzar, lo que ayuda a reducir el tiempo de ensamblaje y mejorar la consistencia de la producción.
Con estructuras de codificación RAST 2.5 estandarizadas y mecanismos de bloqueo seguros, estos conectores evitan eficazmente errores de conexión y garantizan un rendimiento eléctrico estable en aplicaciones exigentes.
El diseño compacto, la transmisión de señal confiable y las opciones de codificación flexibles hacen que los conectores HRB RAST 2.5 sean ideales para sistemas electrónicos modernos que requieren soluciones de conectividad seguras, duraderas y que ahorren espacio.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
M728X
Marca del producto:
HRB
Código De Producto:
8536909000

Descripción de codificación HRB e interfaz de acoplamiento

Serie	Pos. No.	Presentación de contacto	Descripción	Apareándose con

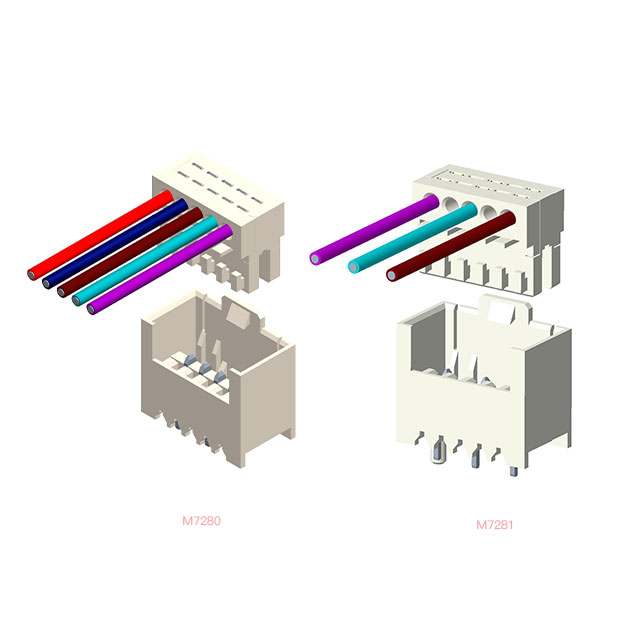

M7280	2-20 pines	2,5 mm	Conector RAST 2.5 para acoplamiento indirecto y aislamiento tecnología de desplazamiento (IDT), con nervio de manipulación	M7230 M7268
M7281	3-19 pines	5,0 mm	Conector RAST 2.5 para acoplamiento indirecto y aislamiento tecnología de desplazamiento (IDT), con nervio de manipulación	M7264

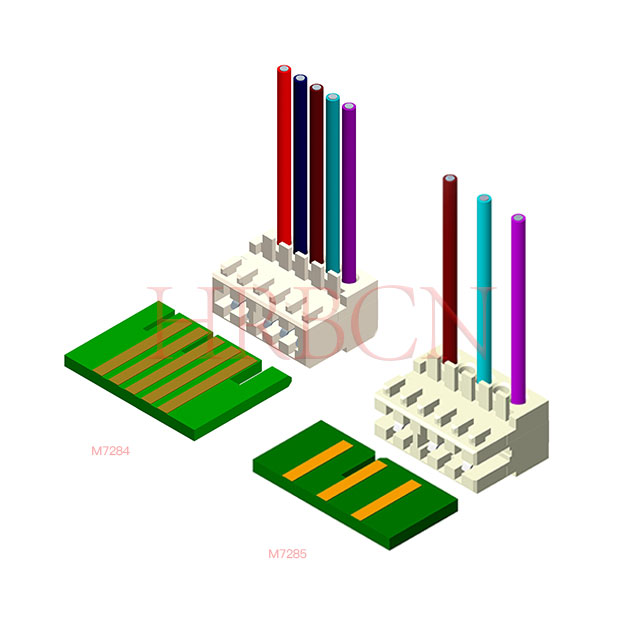

M7284	2-20 pines	2,5 mm	Conector RAST 2.5 para conexión directa, tecnología de desplazamiento de aislamiento (IDT), alternativamente con o sin nervio de unión y lados cerrados, para conductores individuales	tarjeta de circuito impreso
M7285	3-19 pines	5,0 mm	Conector RAST 2.5 para conexión directa, tecnología de desplazamiento de aislamiento (IDT), alternativamente con o sin nervio de unión y lados cerrados, para conductores individuales	tarjeta de circuito impreso

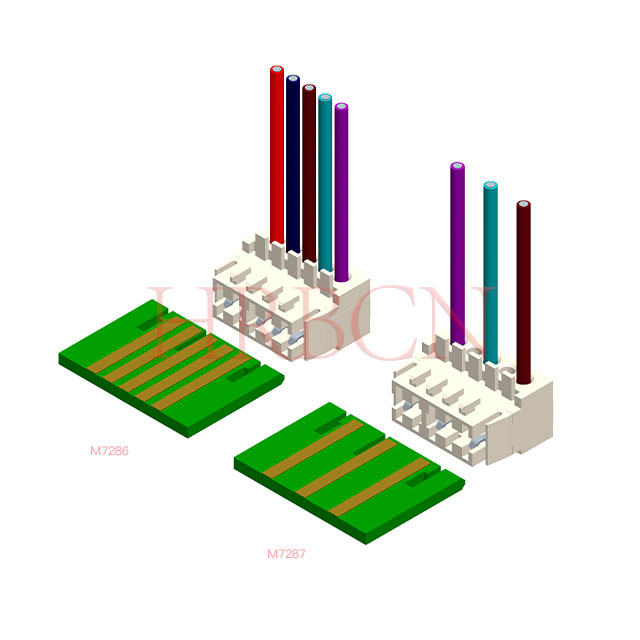

M7286	2-20 pines	2,5 mm	Conector RAST 2.5 para acoplamiento directo, tecnología de desplazamiento de aislamiento (IDT), con bloqueo en placa de circuito impreso mediante ganchos de bloqueo laterales, con nervio de codificación, para conductores individuales.	tarjeta de circuito impreso
M7287	3-19 pines	5,0 mm	Conector RAST 2.5 para conexión directa, tecnología de desplazamiento de aislamiento (IDT), con bloqueo en placa de circuito impreso mediante ganchos de bloqueo laterales, con nervio de codificación, para conductores individuales	tarjeta de circuito impreso

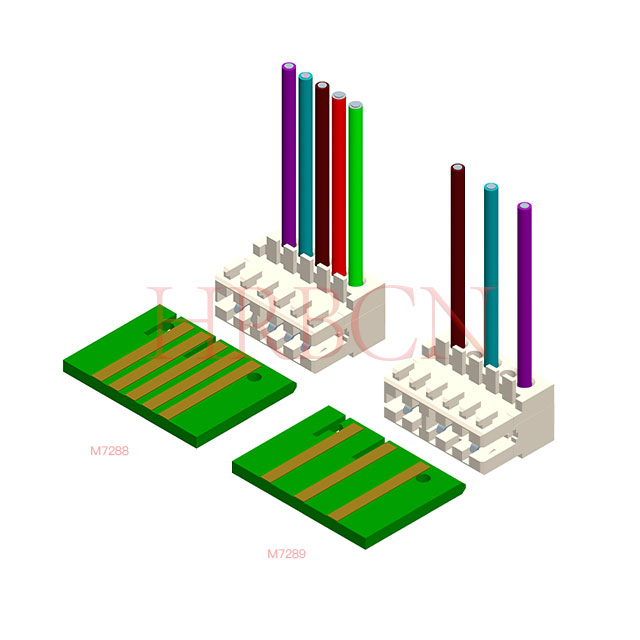

M7288	2-20 pines	2,5 mm	Conector RAST 2.5 para conexión directa, tecnología de desplazamiento de aislamiento (IDT), con bloqueo en placa de circuito impreso mediante ganchos de bloqueo, alternativamente con o sin nervio de codificación y lados cerrados, para conductores individuales	tarjeta de circuito impreso
M7289	3-19 pines	5,0 mm	Conector RAST 2.5 para conexión directa, tecnología de desplazamiento de aislamiento (IDT), con bloqueo en placa de circuito impreso mediante ganchos de bloqueo, alternativamente con o sin nervio de codificación y lados cerrados, para conductores individuales	tarjeta de circuito impreso

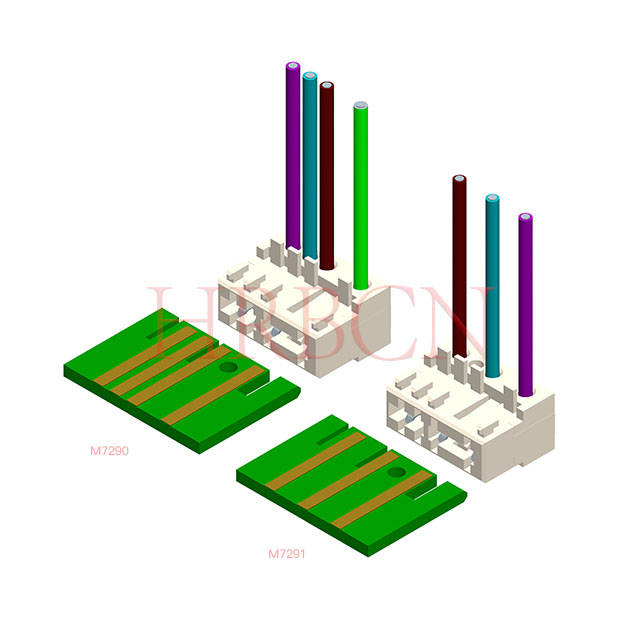

M7290	2-20 pines	2,5 mm	Conector RAST 2.5 para conexión directa, tecnología de desplazamiento de aislamiento (IDT), con bloqueo en placa de circuito impreso mediante ganchos de bloqueo, alternativamente con o sin nervio de codificación y lados cerrados, para conductores individuales	tarjeta de circuito impreso
M7291	3-19 pines	5,0 mm	Conector RAST 2.5 para conexión directa, tecnología de desplazamiento de aislamiento (IDT), con bloqueo en placa de circuito impreso mediante ganchos de bloqueo, alternativamente con o sin nervio de codificación y lados cerrados, para conductores individuales	tarjeta de circuito impreso

Ventajas de la tecnología IDC

Terminación de cable rápida y eficiente
Errores de montaje reducidos
Contacto eléctrico estable y confiable
Diseño simplificado del mazo de cables
Menores costos de mano de obra y producción.
Consistencia de conexión mejorada
Alta durabilidad durante el transporte y la instalación.

Características del producto

Interfaz estandarizada RAST 2.5
Terminación de cable IDT confiable
Diseño compacto de cable a placa
Opciones de polarización y bloqueo seguro
Montaje rápido y coste laboral reducido
Rendimiento eléctrico estable
Configuraciones de codificación flexibles
Adecuado para producción automatizada

Cumplimiento

Directiva RoHS de la UE (UE) 2015/863 que modifica el anexo II de la Directiva 2011/65/UE
Directiva sobre vehículos al final de su vida útil (2000/53/CE)
AfPS GS 2019: 01 PAK-Hidrocarburos aromáticos policíclicos (HAP)
Reglamento Europeo COPs (UE) 2019/1021
Reglamento Europeo COPs (UE) 2024/2570
Reglamento Europeo COPs (UE) 2025/718
Reglamento Europeo COPs (UE) 2023/1608
Reglamento Europeo COPs (UE) 2019/1021
Reglamento Europeo COPs (UE) 2025/843
Reglamento Europeo COPs (UE) 2025/1930
Reglamento (CE) Np 1907/2006 relativo a la Proposición 65 de REACHUS California

Certificados de producto

Aprobaciones y certificaciones de seguridad: VDE, UL, cUL

Clasificación de inflamabilidad UL: UL 94V-0

Aplicaciones típicas

Electrodomésticos y lavadoras.
Sistemas de control industriales
Módulos electrónicos automotrices
Dispositivos domésticos inteligentes
Equipo de suministro de energía
Sistemas de electrodomésticos comerciales
Equipos de ofimática
Dispositivos de comunicación y redes.

P: ¿Por qué elegir RAST 2.5 y RAST 5.0?

R: Flexibilidad de paso dual: RAST 2.5 para potencia compacta de baja a media; RAST 5.0 para aplicaciones resistentes y de alta corriente.

Alta eficiencia: los conectores HRB cuentan con terminación IDC que elimina el pelado y engarzado de cables, lo que reduce el tiempo de ensamblaje en más de un 50 % para líneas automatizadas.

Fiabilidad comprobada: el diseño de contacto de 4 puntos, el cumplimiento del hilo incandescente y el bloqueo positivo garantizan un rendimiento a largo plazo en condiciones extremas.

Estandarización global: intercambiable con conectores compatibles con RAST de fabricantes líderes, lo que reduce los riesgos de la cadena de suministro.

Desde dispositivos domésticos inteligentes compactos hasta maquinaria industrial de alta resistencia, los conectores RAST 2.5 y RAST 5.0 ofrecen versatilidad, confiabilidad y rentabilidad inigualables para el diseño electrónico moderno.

P: ¿Cuál es la diferencia entre los conectores RAST 2.5 y RAST 5.0?

R: La principal diferencia radica en el tamaño del tono y la calificación actual. RAST 2.5 adopta un paso compacto de 2,5 mm para ahorrar espacio y una conexión de potencia baja a media; RAST 5.0 presenta un paso de 5,0 mm, adecuado para aplicaciones de alta corriente y alta potencia. Ambos siguen una estructura estándar unificada de la industria con un diseño de bloqueo y acoplamiento infalible.

P: ¿Cuáles son los principales escenarios de aplicación de los conectores de la serie RAST?

R: Se utilizan ampliamente en electrodomésticos, dispositivos domésticos inteligentes, sistemas HVAC, automatización de edificios, electrónica interior de automóviles, paneles de control industrial y equipos de suministro de energía, cubriendo necesidades de conexión de cable a placa, placa a placa y cable a cable.

P: ¿Son los conectores RAST resistentes a altas temperaturas y vibraciones?

R: Definitivamente. La serie adopta materiales aislantes de alta calidad y un diseño estructural optimizado, con excelente tolerancia a la temperatura y rendimiento antivibración, estable para funcionamiento a largo plazo en entornos de trabajo hostiles domésticos, HVAC y automotrices.

P: ¿La serie HRB RAST admite la terminación IDC?

R: Sí. Los conectores HRB RAST 2.5 y RAST 5.0 admiten la tecnología de terminación IDC profesional, que omite los procedimientos de pelado y engarzado de cables, lo que mejora en gran medida la eficiencia de producción y es adecuado para líneas de ensamblaje en masa automatizadas.

P: ¿RAST 2.5 y RAST 5.0 tienen función antiinserción errónea?

R: Sí. La polarización integrada y la estructura de codificación evitan eficazmente errores de conexión. Equipado con un mecanismo de bloqueo seguro para evitar la conexión suelta causada por la vibración, lo que garantiza la estabilidad y seguridad de la conexión.

P: ¿Puede la serie HRB RAST reemplazar los conectores estándar convencionales?

R: Sí. HRB RAST 2.5 y RAST 5.0 siguen las dimensiones y especificaciones de instalación estándar universales de la industria, con buena compatibilidad, lo que puede reemplazar perfectamente los componentes de interconexión estándar convencionales y reducir los costos de adquisición.

P: ¿Qué métodos de cableado están disponibles para los conectores RAST?

R: Admite conexión por desplazamiento de aislamiento IDC y métodos tradicionales de cableado de engarzado, flexible para diferentes procesos de producción, se pueden aplicar líneas de ensamblaje manual y automática.

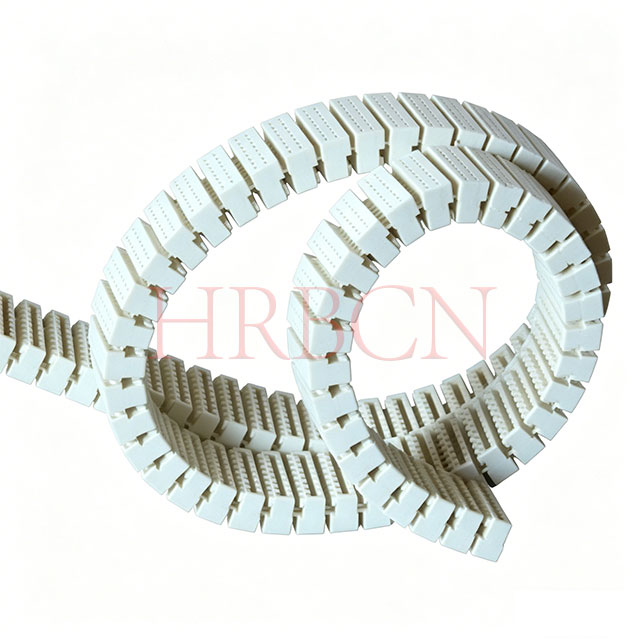

P: ¿Cuál es el método de empaquetado del conector RAST 2.5 IDC M728X?

R: Nuestros conectores RAST 2.5 IDC adoptan un empaque de carrete estándar adecuado para montaje SMT automático.
