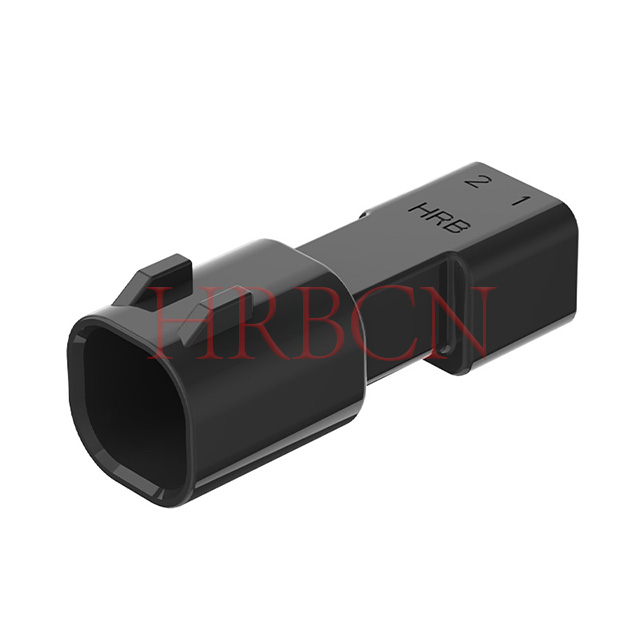

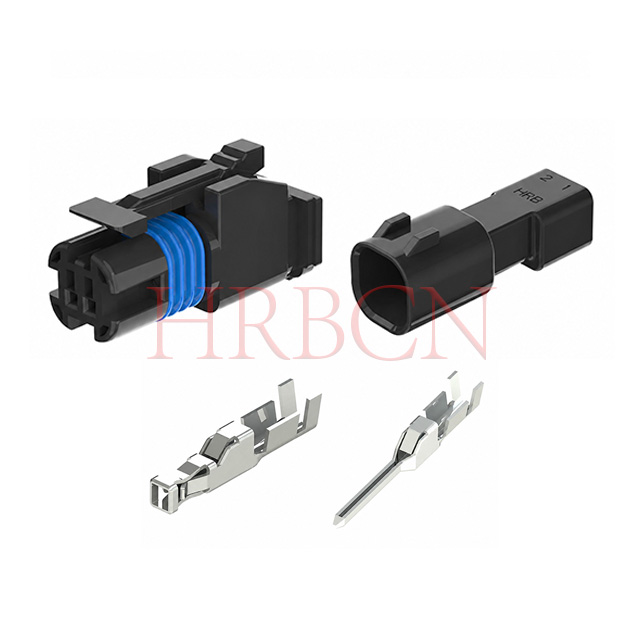

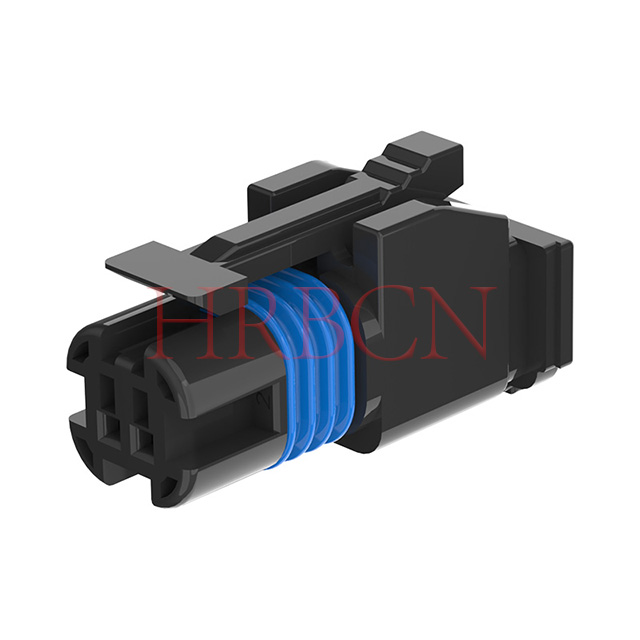

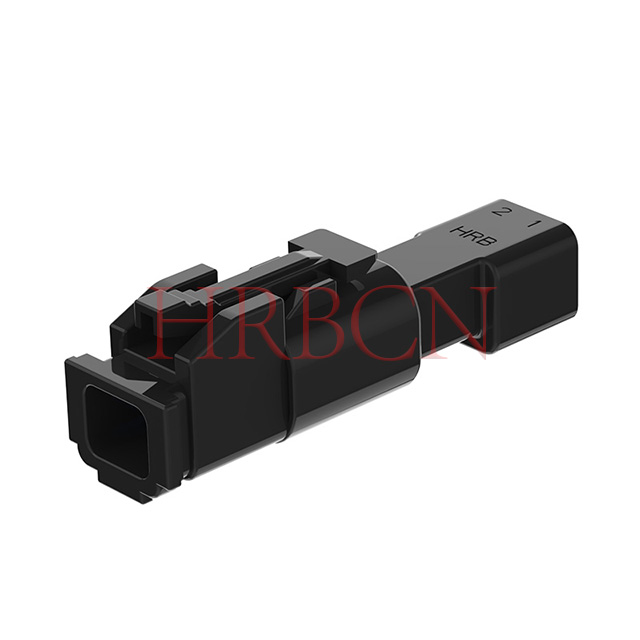

Conector impermeable clasificado IP67 para cable a cable de carcasa macho hembra

Definición de P/N

M20032S -1X N -B

     ①        ② ③ ④

①M20032S: Serie HRB, carcasa macho, versión S (versión rentable)

②1: fila única;

③N: Número de pines por fila 2/3/4/5/6/7/8/9/10/12 pines

④B: El color de la carcasa es negro

M20033S -2X N -B

     ①         ② ③ ④

①M20033S: Serie HRB, carcasa hembra, versión S (versión rentable)

②1: fila única;

③N: Número de pines por fila 2/3/4/5/6/7/8/9/10/12 pines

④B: El color de la carcasa es negro

Características clave

• Clasificación IP67 a prueba de agua y polvo según IEC 60529 para condiciones de funcionamiento en exteriores con polvo y humedad

• IPX7 resistente al agua, soporta 1 m, 30 minutos de inmersión bajo el agua.

• Cumple con el requisito de grado de vibración V3 para aplicaciones con vibración intensa

• Admite 20 ciclos de acoplamiento con un rendimiento de resistencia de contacto estable

• Enchufe y receptáculo de carcasa de una sola fila, diseño compacto de alta densidad para una interconexión confiable de cable a cable

• El mecanismo de bloqueo secundario TPA evita que el terminal se salga debido a vibraciones y golpes para brindar confiabilidad del arnés a largo plazo

• Carcasa retardante de llama PBT UL94 V‑0, contactos de aleación de cobre estañado

• Amplia temperatura de funcionamiento: Carcasa: -40 ℃ ~ +105 ℃

• Clasificación de 3 A/100 V CA/CC, admite calibres de cable AWG 22‑24

• Los elementos de sellado de silicona integrados garantizan un sellado completo cuando están completamente acoplados.

• Doble fila, disponible en configuraciones de 2, 3, 4, 5, 6, 7, 8, 9, 10 y 12 pines

• Cumple con RoHS y REACH

• Aprobado por UL

• Interconexión rentable de cable a cable, con un precio competitivo en comparación con las series Mini 2.0 y E-unlock 2.0.

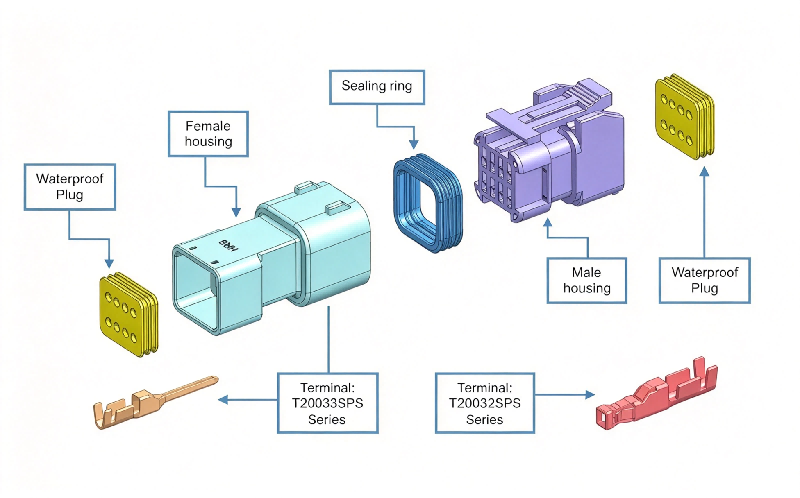

Vista explosionada

Los sellos impermeables, los ojales, los retenedores y los terminales engarzados funcionan en conjunto con la carcasa del receptáculo y la carcasa del enchufe para proporcionar interconexiones eléctricas confiables, herméticas y a prueba de polvo.

Campos de aplicación

Los conectores impermeables HRB se utilizan ampliamente en múltiples escenarios de aplicaciones en condiciones adversas y ofrecen una señal estable y

Transmisión de energía para dispositivos al aire libre y orientados a la movilidad.

- Equipo para exteriores : cortadoras de césped y otra maquinaria de jardín, resisten el polvo, la humedad y las fluctuaciones de temperatura exterior.

- Sistema envolvente de 360° para vehículos : sistemas de imágenes panorámicas para automóviles, conexión confiable para la señal de la cámara del vehículo

transmisión.

- UAV agrícola : Drones de fumigación agrícola, resistentes a la humedad, el polvo y las duras condiciones del entorno agrícola.

- Cámara de visión trasera para automóvil : mazo de cables de la cámara de visión trasera para automóvil, salida de señal estable para componentes de visión del vehículo.

- Bicicletas para exteriores : bicicletas eléctricas y bicicletas para exteriores, conexión duradera para circuitos de alimentación y señal.

- Silla de ruedas eléctrica : Las sillas de ruedas eléctricas para movilidad garantizan una interconexión eléctrica segura y confiable para ayudas a la movilidad.
