Especificaciones
Material:
Vivienda: PBT UL94V-0
Anillo de sellado: caucho de silicona
Tapón de sellado: caucho de silicona
Contactos: aleación de cobre.
Especificaciones eléctricas
Voltaje que soporta: 1000 VAC un minuto
Clasificación actual: 3 amperios máx.
Clasificación de voltaje: 1000 V CA/CC máx.
Resistencia de aislamiento: 1000 mΩ mín.
Temperatura de funcionamiento: -40 grados a 105 grados

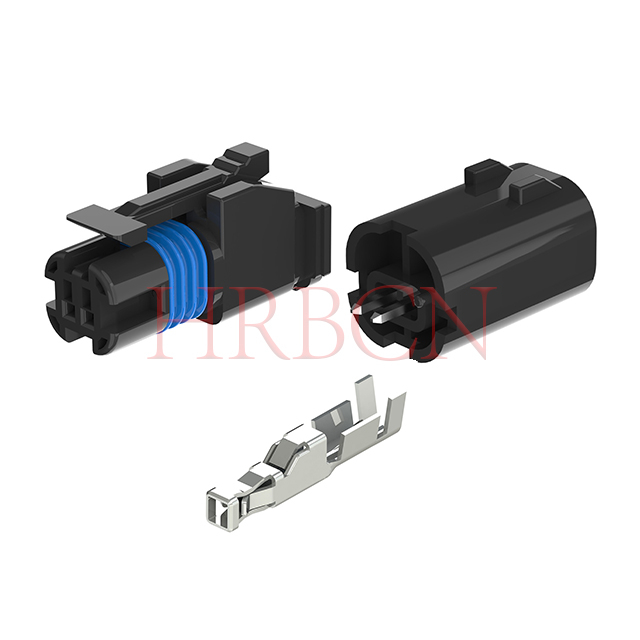

Conector impermeable de cable a placa:
La mayoría de los conectores impermeables son grandes, difíciles de manejar en un entorno de producción y costosos.Satisfacer las necesidades de los clientes de un conector impermeable de factor de forma pequeño que sea fácil de manejar y rentable ha sido durante mucho tiempo un desafío.

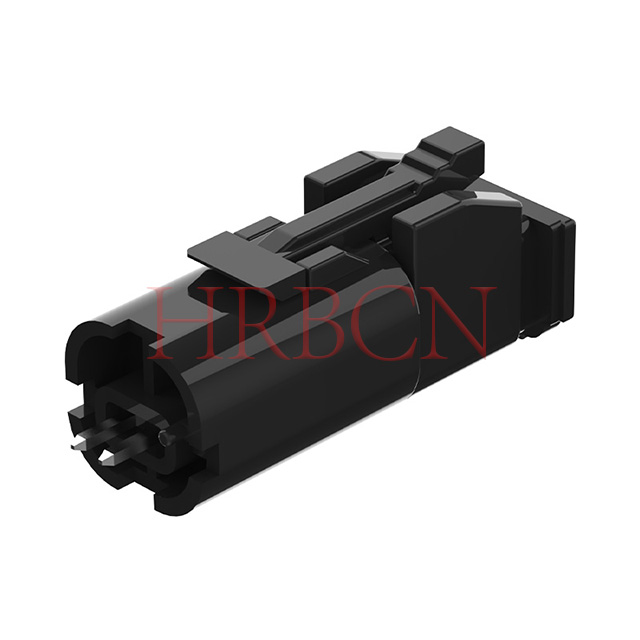

Conectores eléctricos impermeables de cable a placa satisface la necesidad de un conector impermeable de factor de forma pequeño.Tiene una clasificación de impermeabilidad IP67 según IEC 60529. Tiene un paso de 2,0 mm (contacto a contacto) y un espacio de fila a fila de 4,0 mm para las versiones de doble fila.El tamaño total cuando está acoplado es de solo 30,2 mm para la serie de cable a cable y de 21,0 m para la versión de cable a PCB.

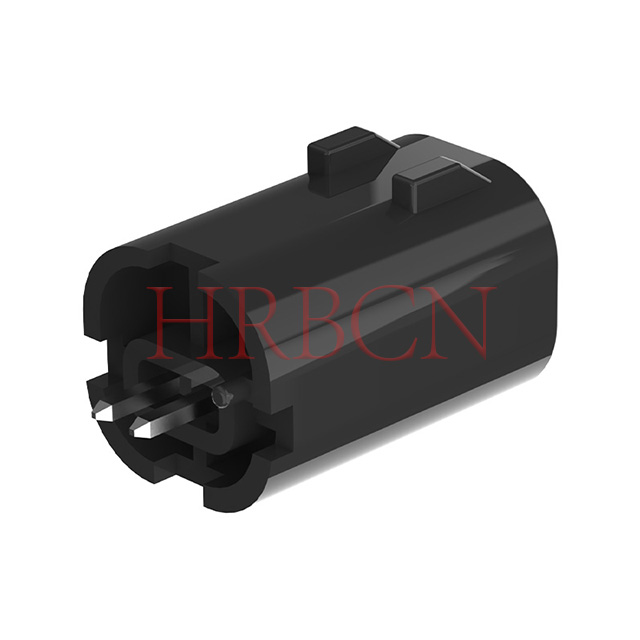

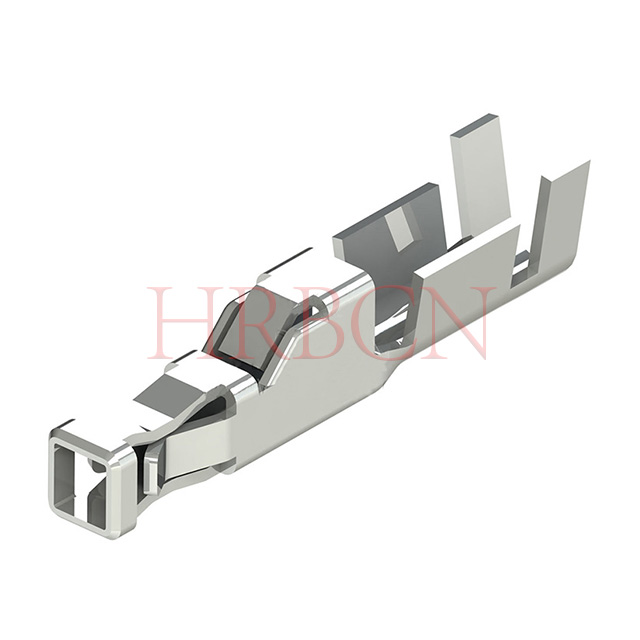

Disponibles en 2, 3 y 4 posiciones, los conectores impermeables de cable a placa ofrecen una solución rentable similar al utilizar un contacto receptáculo estañado de bronce fosforado.Al igual que con la versión cable a cable, el sistema de contacto de la versión cable a placa tiene una clasificación de 3 amperios y admite cables de 24-22 AWG.Los cabezales cubiertos utilizan un contacto estañado de aleación de cobre y están disponibles en un estilo de entrada vertical o superior y están diseñados para uso general, así como con placas de PC revestidas (“encapsuladas”).El cabezal también está diseñado para aceptar el cable a cable mediante este receptáculo de conector para máxima flexibilidad.
Característica:
Rendimiento impermeable

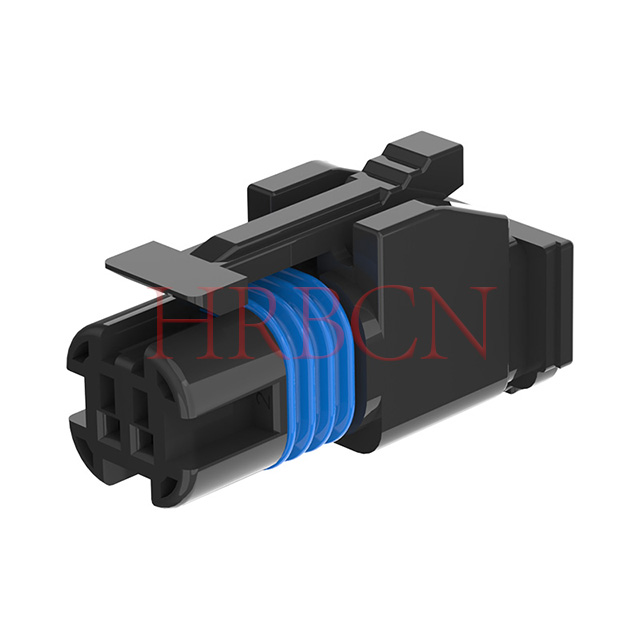

Anillo de sello contenido
Sello de goma sólida
Construcción de doble resorte
Cerraduras de carcasa a terminal
Cerradura interior de la carcasa
Solicitud:
Vehículo eléctrico
Motocicleta eléctrica
Cámara de automóvil incorporada a prueba de agua
Batería automotriz incorporada a prueba de agua
Aplicaciones de impermeabilización en exteriores
