Conector de poder impermeable del alambre al alambre de HRB 4.0m m con el soporte del panel

Compartir con:

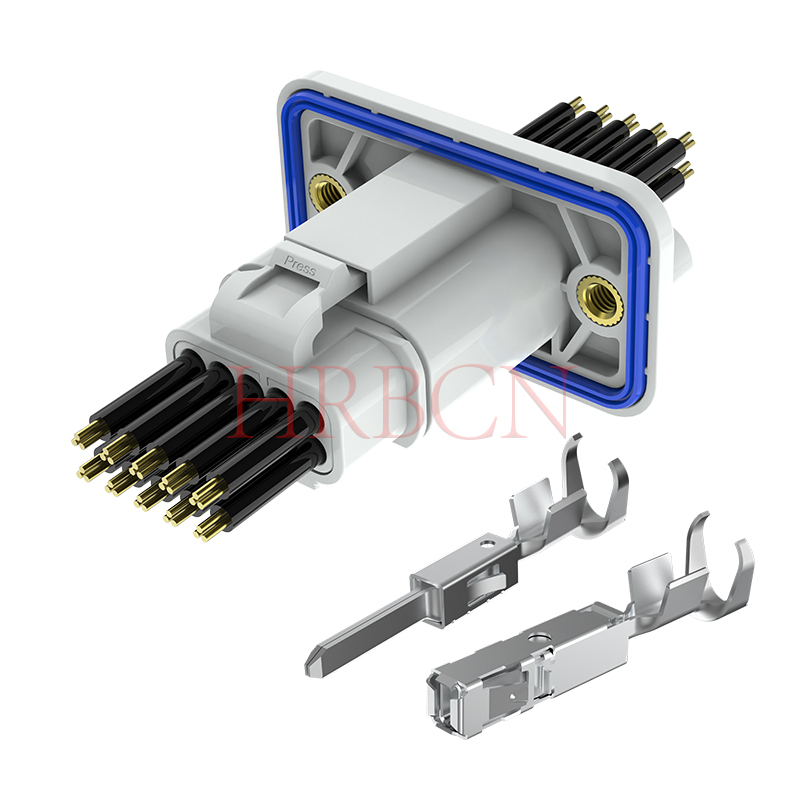

Conector de poder impermeable del alambre al alambre de HRB 4.0m m con el soporte del panel

Conector de alimentación de cable a cable resistente al agua IP67 de 4,0 mm para montaje en panel HRB A-M4084, conector pasante de doble fila certificado para automóviles con bridas de montaje. Admite cables de 16 a 24 AWG, corriente máxima de 15 A/20 A, -40 ~ +125 ℃, ideal para conexión de alimentación a través de la pared del gabinete en almacenamiento de energía, control industrial y sistemas EV.

Totalmente compatible con RoHS y REACH
LV214(VW75174)
IP67

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
A-M4084F-2xN-WP, A-M4084M-2xN-W
Marca del producto:
HRB
Código De Producto:
8536909000

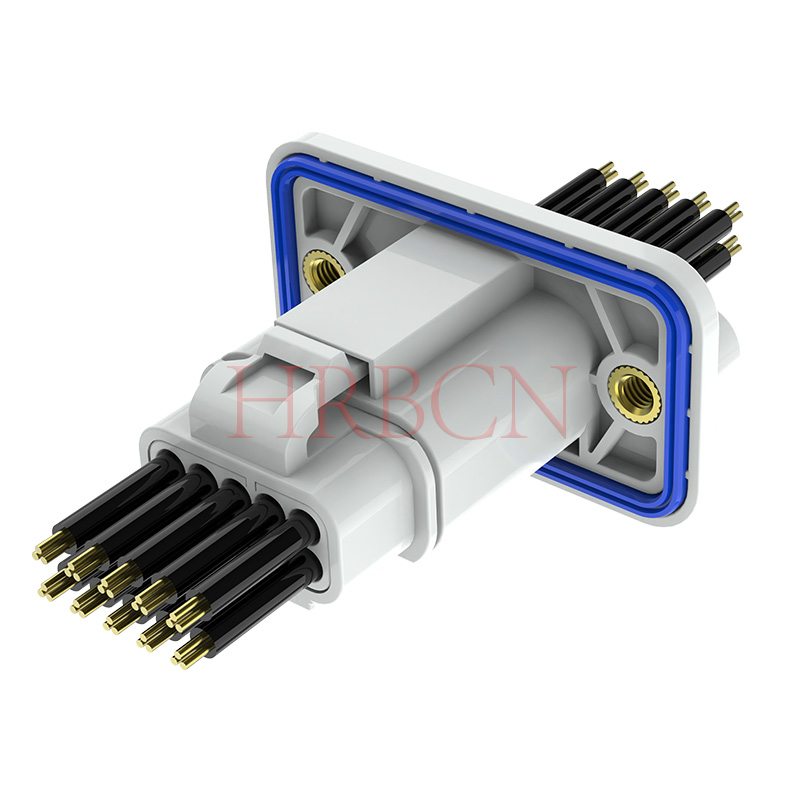

CONECTOR IMPERMEABLE DE PASO DE 4,0 mm CON MONTAJE EN PANEL

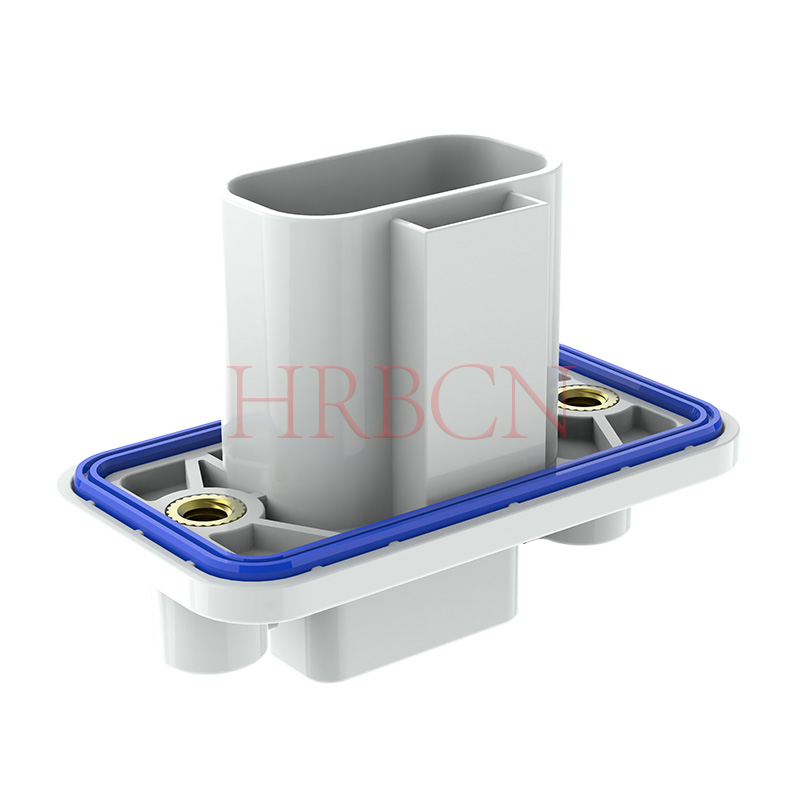

Definición de P/N de la carcasa del receptáculo

A-M4084F-2xN-WP

① ② ③ ④ ⑤ ⑥

①A: Certificación de regulación automotriz

②M4084F: Serie HRB, carcasa hembra

③2: doble fila

④N: Número de pines por fila, 3/4/5 pines

⑤W: Color de la carcasa, W: Blanco

⑥P: Montaje en panel

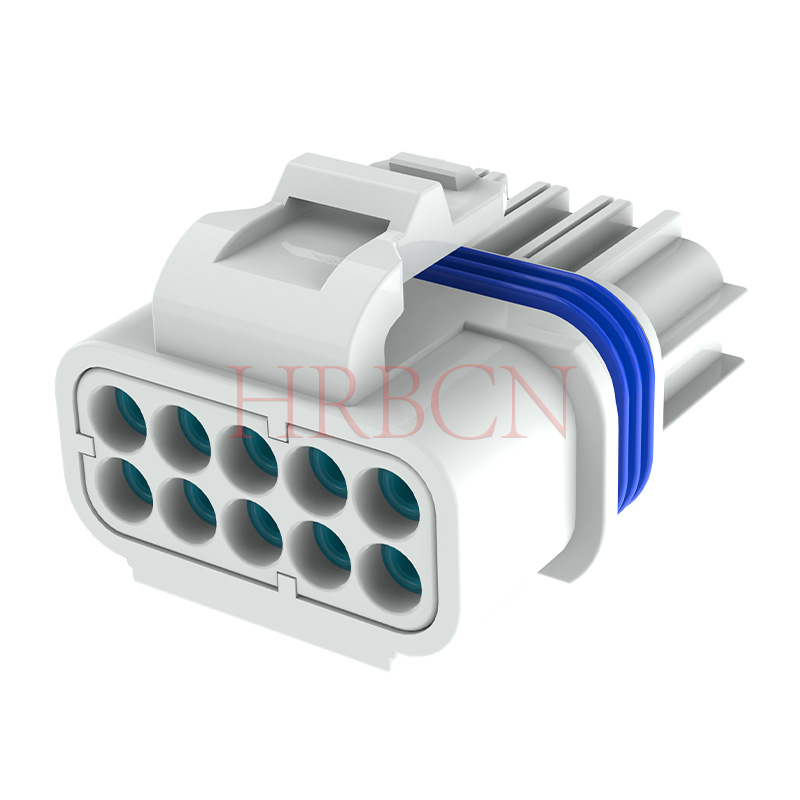

Definición de P/N de la carcasa del enchufe

A-M4084M-2xN-W

① ② ③④ ⑤

①A: Certificación de regulación automotriz

②M4084M: serie HRB, carcasa macho

③2: doble fila

④N: Número de pines por fila, 3/4/5 pines

⑤W: Color de la carcasa, W: Blanco

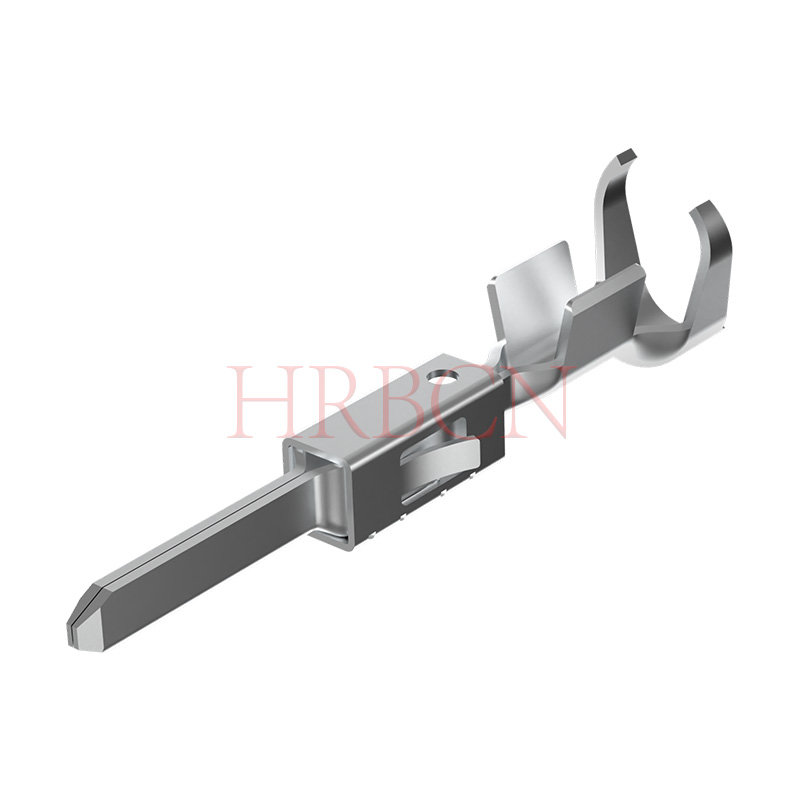

Definición de P/N del terminal macho

A-T4084MPS-XX

① ②③

①T4084MPS: serie HRB, terminal macho

②X: Opciones de calibre de cable: AWG16-24

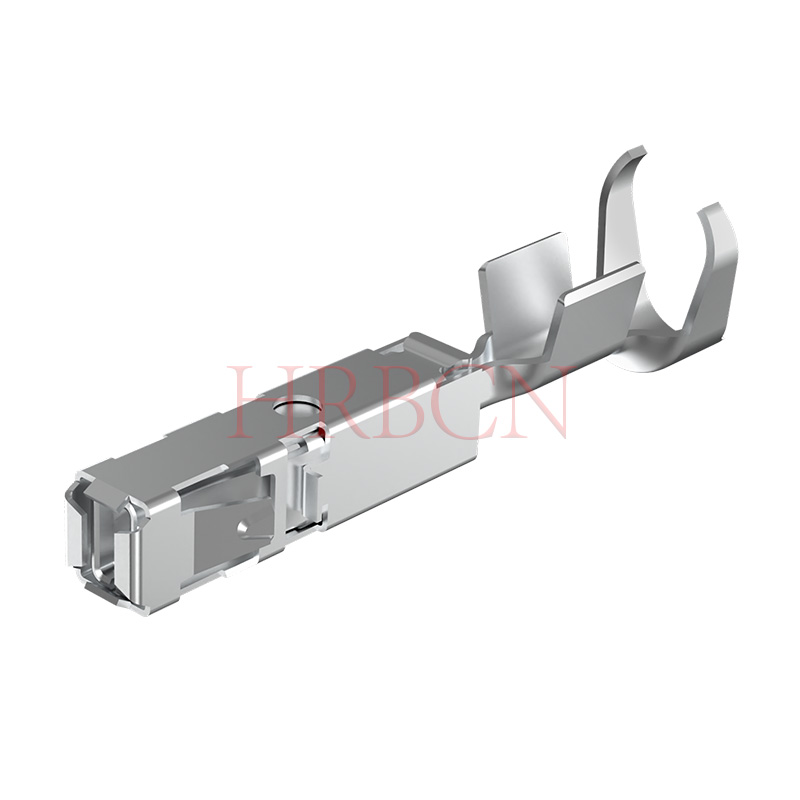

Definición de P/N del terminal hembra

A-T4084FPS-XX

① ②③

①T4084FPS: serie HRB, terminal hembra

②X: Opciones de calibre de cable: AWG16-24

Características clave

Rango de calibre del cable: 16–24 AWG (área de sección transversal de 1,5–0,22 mm²)
Diseños de cavidad disponibles: fila única: 2/3/4/5 y fila doble: 6/8/10 posiciones
Sistema de conector: cable a cable
IP67 resistente al agua y al polvo: protección dual completa contra el polvo y el agua; Protege contra la humedad, la lluvia y la inmersión temporal.
Bridas de montaje integradas con orificios para tornillos, fijadas de forma segura en paneles/mamparas del gabinete para resistir tirones de cables y vibraciones, protegiendo los terminales internos contra contactos sueltos.
El diseño que pasa por la pared actúa como una interfaz de alimentación externa estable para inversores, gabinetes de almacenamiento de energía y dispositivos de control industrial, logrando un sellado IP67 consistente después de la instalación del panel.

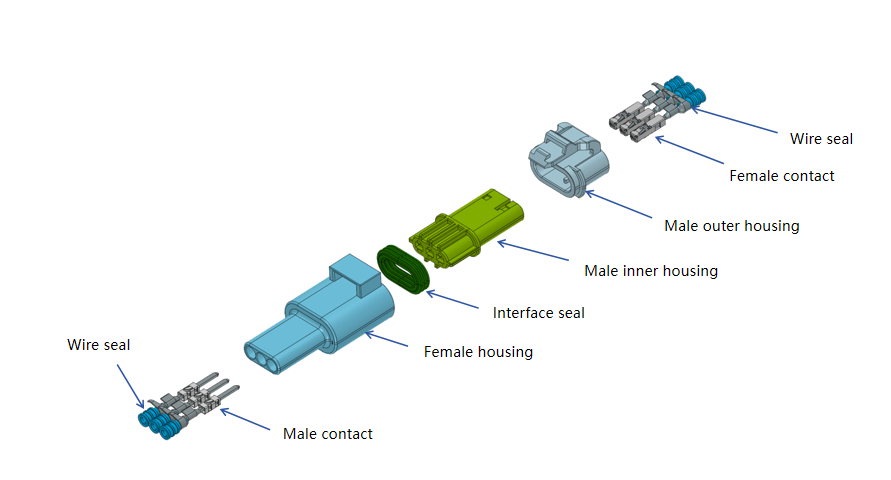

Vistas explosionadas

El sello impermeable, los terminales, la carcasa y el enchufe impermeable de un solo cable están diseñados en coordinación para garantizar la eficiencia de la instalación y la confiabilidad del sellado.

1. Vehículos eléctricos de nueva energía, vehículos de dos ruedas y almacenamiento de energía de litio

Para fuentes de alimentación BMS, interconexiones PACK, cargadores integrados, calentadores PTC y ventiladores de refrigeración CC dentro de paquetes de baterías.

Especificaciones de rendimiento: corriente nominal de 10 a 15 A, clasificación de impermeabilidad IPX7, rango de temperatura de funcionamiento de -40 ℃ a +125 ℃, estructura antivibración y diseño de tecla anti-maltización.

2. Iluminación LED para exteriores de alta potencia/luces de paisaje/luces de cultivo

Adecuado para bañadores de pared, reflectores, lámparas de mástil alto y fuentes de alimentación modulares.

La clasificación de corriente de 15 A admite cargas de 300 a 500 W. El diseño compacto de paso de 4,0 mm encaja perfectamente dentro de las carcasas de las lámparas.

3. Herramientas eléctricas/maquinaria de jardín/robots para exteriores

Ideal para conexiones de motores y baterías en cortadoras de césped, sopladores de hojas, motosierras, sillas de ruedas eléctricas y robots de limpieza.

Características obligatorias: resistencia al agua IPX7, capacidad de corriente de 15 A, sistema de bloqueo seguro, con excelente resistencia a caídas, polvo y exposición al agua.

4. Controles industriales / Inversores de bajo voltaje / Servoaccionamientos

Se aplica a puertos de fuente de alimentación de módulos de E/S de PLC compactos, líneas de bus de sensores, islas de válvulas e interfaces de alimentación externas para servocontroladores.

Las versiones de montaje en panel sirven como puertos de alimentación a través de la pared para equipos, mientras que las variantes de cable a cable son para instalación de cableado de campo.

5. Fotovoltaica / Almacenamiento de Energía / Sistemas Inversores

Se utiliza para circuitos de CC de bajo voltaje de cadenas fotovoltaicas, cajas combinadoras y unidades de almacenamiento de energía residenciales.

Equipado con sellado IPX7, capacidad de carga de 15 A y prevención de polaridad inversa, cumpliendo con los requisitos de servicio a largo plazo para instalaciones en exteriores.

6. Electrodomésticos inteligentes/electrodomésticos

Para conexiones de componentes de alta potencia en bombas de calor, secadoras de ropa, lavavajillas y calentadores de agua.

Resiste el vapor, las fugas de agua y la contaminación por aceite. IPX7 resistente al agua y corriente nominal de 15 A se han convertido en configuraciones estándar para electrodomésticos de gama media a alta.

Aplicación de conector impermeable de paso de 4,0 mm

Parte 1: Preguntas frecuentes técnicas

P1: ¿Cuál es la corriente nominal máxima del conector cable a cable resistente al agua A-M4084?

A1: Hay dos opciones de terminal disponibles. Los terminales de cobre estándar admiten hasta 15 A CA/CC; Los terminales de cobre de alta conductividad alcanzan los 20 A CA/CC, con una tensión nominal de 600 V CA/CC para transmisión de energía.

P2: ¿A qué calibre de cable y diámetro de aislamiento de cable se ajusta este conector?

A2: La sección transversal del cable compatible varía de 0,22 a 1,5 mm² (16 a 24 AWG). El diámetro exterior del aislamiento del cable aplicable es de 1,1 a 2,4 mm, lo que coincide con la mayoría de los mazos de cables de automoción, iluminación y almacenamiento de energía.

P3: ¿Qué grado de impermeabilidad y rango de temperatura puede soportar este conector?

R3: Alcanza un rendimiento IP67 a prueba de agua y polvo para bloquear el polvo, la humedad, las salpicaduras de lluvia y la inmersión temporal. La temperatura de funcionamiento cubre -40 ℃ ~ +125 ℃, adecuada para entornos hostiles debajo del capó, al aire libre y con equipos de alta temperatura.

P4: ¿Qué diseños de cavidades están disponibles para la serie M4084?

A4: Las versiones de una sola fila admiten 2/3/4/5 posiciones; Las versiones de dos filas proporcionan 6/8/10 posiciones. Tanto la carcasa del enchufe macho (A-M4084M) como la carcasa del receptáculo hembra (A-P4084F) adoptan las mismas especificaciones de diseño.

P5: ¿Qué materiales se utilizan para las carcasas y los terminales? ¿Están certificados para automóviles?

A5: La carcasa está hecha de material PA; Los terminales son de cobre puro. Todos los modelos cuentan con certificación automotriz marcada con el prefijo 'A' en los números de pieza, estable para vibraciones y ciclos térmicos a largo plazo.

P6: ¿Cómo garantiza la estructura de sellado un rendimiento impermeable confiable?

R6: Los sellos impermeables, los terminales de cobre, la carcasa de PA y los enchufes impermeables de un solo cable combinan estructuralmente en su conjunto. El diseño de ensamblaje coordinado mejora la eficiencia de la instalación y la estabilidad del sellado a largo plazo sin riesgo de ingreso de agua después del acoplamiento completo.

P: ¿Cuál es la diferencia entre conectores de cable a cable de montaje en panel y sin montaje en panel, y cómo elijo el tipo correcto para mi proyecto?

R: Diferencias principales según los 3 puntos siguientes:

Método y estructura de instalación

Los conectores de montaje en panel vienen con bridas de montaje integradas y orificios para tornillos, diseñados para fijarse firmemente en paredes de gabinetes de equipos, paneles de cajas de control o mamparas. Las versiones sin montaje en panel (que cuelgan libremente) no tienen orejetas de montaje; solo dependen de la tensión del mazo de cables para permanecer en su lugar después del acoplamiento, sin posibilidad de conectarse a las carcasas del equipo.

Estabilidad mecánica y resistencia a la carga

Los modelos de montaje en panel soportan la fuerza de tracción del cableado a través del panel en lugar de los terminales internos, evitando efectivamente el aflojamiento de los terminales o la deflexión de los pasadores causados por tirones frecuentes de cables. Los conectores colgantes transfieren toda la tensión de tracción del cable directamente a los terminales de contacto, lo que los hace inadecuados para escenarios con movimiento frecuente del cableado.

Escenarios de aplicación

Las variantes de montaje en panel sirven como interfaces de alimentación fijas a través de la pared para PLC industriales, servocontroladores, gabinetes de almacenamiento de energía y equipos de carga. Los conectores que no son de montaje en panel se utilizan para cableado flotante dentro de equipos, como arneses internos de vehículos, circuitos internos de lámparas y conexiones de baterías de herramientas eléctricas.

Guía de selección

Elija conectores de montaje en panel si necesita un puerto de alimentación fijo que penetre en la carcasa del equipo y el cableado se enfrentará a tirones, vibraciones o fuerzas externas regulares.

Elija conectores estándar de cable a cable que no sean de montaje en panel para cableado flotante interno sin necesidad de fijar el conector a los paneles del gabinete, donde los cables solo soportan una tensión estática menor.

Parte 2: Preguntas frecuentes sobre compras

P1: ¿Dónde puedo descargar la hoja de datos oficial del conector de la serie A-M4084?

R1: Envíe una consulta a nuestro equipo de ventas y le proporcionaremos la hoja de datos completa, incluida la definición del número de pieza, los dibujos dimensionales, los parámetros eléctricos y las vistas detalladas del ensamblaje para la evaluación de su proyecto.

P2: ¿Qué opciones de color están disponibles para la carcasa M4084?

A2: El color estándar de la carcasa es blanco (marcado 'W' al final del PN). Se pueden desarrollar colores de carcasa personalizados según la demanda de su pedido masivo.

P3: ¿Puedo obtener muestras de carcasas masculinas y femeninas además de terminales compatibles para realizar pruebas?

R3: Sí, admitimos el suministro de muestras para verificación. Si todos los artículos están agotados, organizaremos la producción de máquinas dedicadas y cotizaremos un costo de muestra único con un tiempo de entrega de muestra de 2 a 3 semanas.

P4: ¿Cuál es el código HS de este conector de alimentación de cable a cable resistente al agua de 4,0 mm?

R4: El código HS unificado para la serie A-M4084 es 8536909000, aplicable para la declaración de aduanas de exportación a nivel mundial.

P5: ¿Para qué industrias y aplicaciones se utiliza ampliamente este conector?

R5: Ideal para vehículos de nueva energía, vehículos de dos ruedas, almacenamiento de energía de litio, iluminación LED para exteriores, herramientas eléctricas, control industrial, almacenamiento fotovoltaico y electrodomésticos inteligentes de gama media a alta con demandas de conexión de energía IP67.

P6: ¿Cuál es el plazo de entrega estándar para los pedidos de producción en masa?

R6: Los artículos estándar en stock se pueden enviar en un plazo de 5 a 7 días hábiles. Para los modelos agotados que requieren series de producción, el tiempo de entrega en masa se confirmará por separado después de recibir la cantidad de su pedido.
