Cable impermeable de HRB 4.0m m al conector de alimentación del alambre

Compartir con:

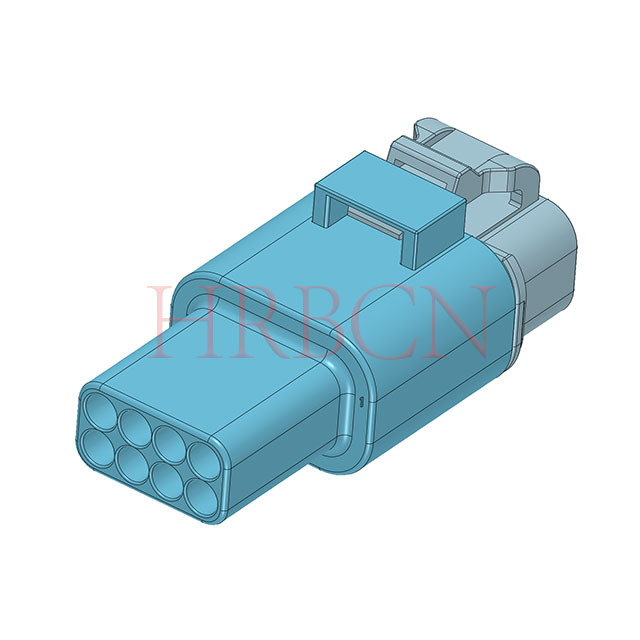

Cable impermeable de HRB 4.0m m al conector de alimentación del alambre

El conector de alimentación de cable a cable resistente al agua IP67 de la serie A-M4084 de paso de 4,0 mm HRB es un conector de acoplamiento de cable a cable macho y hembra con certificación automotriz. Opciones de fila única/doble, compatible con 16–24 AWG, capacidad de corriente alta de hasta 20 A, construcción sellada IP67 para cableado eléctrico industrial y de vehículos hostiles.

Totalmente compatible con RoHS y REACH
LV214(VW75174)
IP67

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
A-M4084M, A-P4084F
Marca del producto:
HRB
Código De Producto:
8536909000

CONECTOR IMPERMEABLE DE PASO DE 4,0 mm

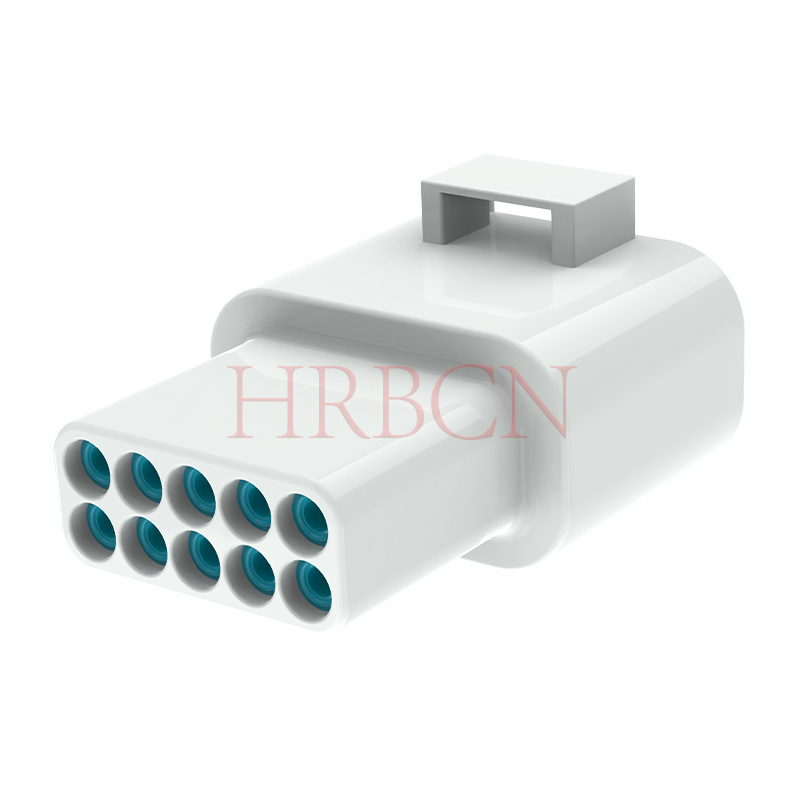

Definición de P/N de la carcasa del receptáculo

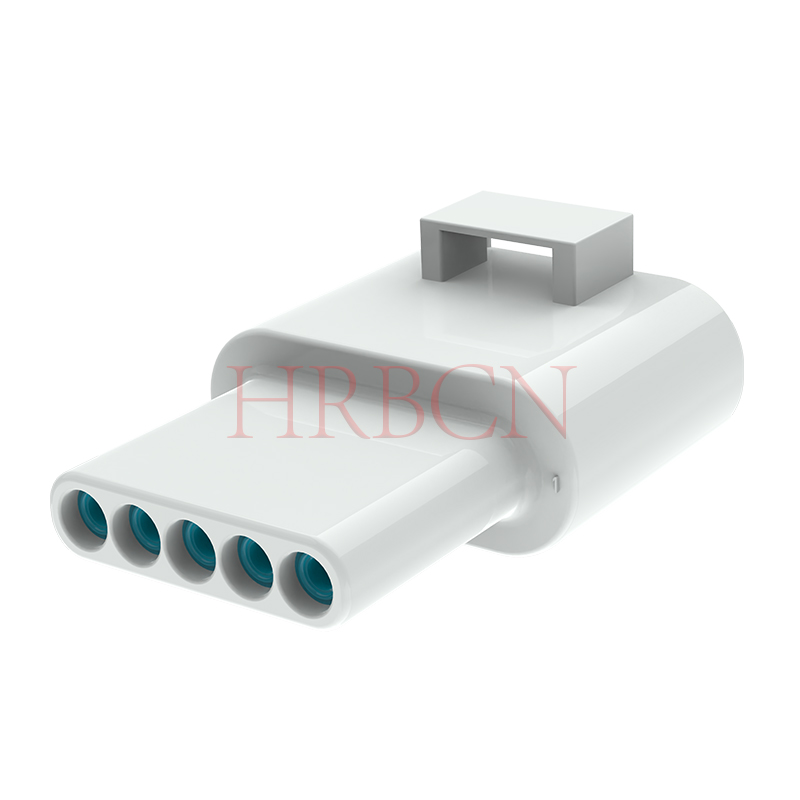

A-P4084F-NxN-W

① ② ③④ ⑤

①A: Certificación de regulación automotriz

②P4084F: Serie HRB, carcasa hembra

③N: Número de filas, 1: Una sola fila; 2: doble fila

④N: Número de pines por fila, 2/3/4/5 pines

⑤W: Color de la carcasa, W: Blanco

Definición de P/N de la carcasa del enchufe

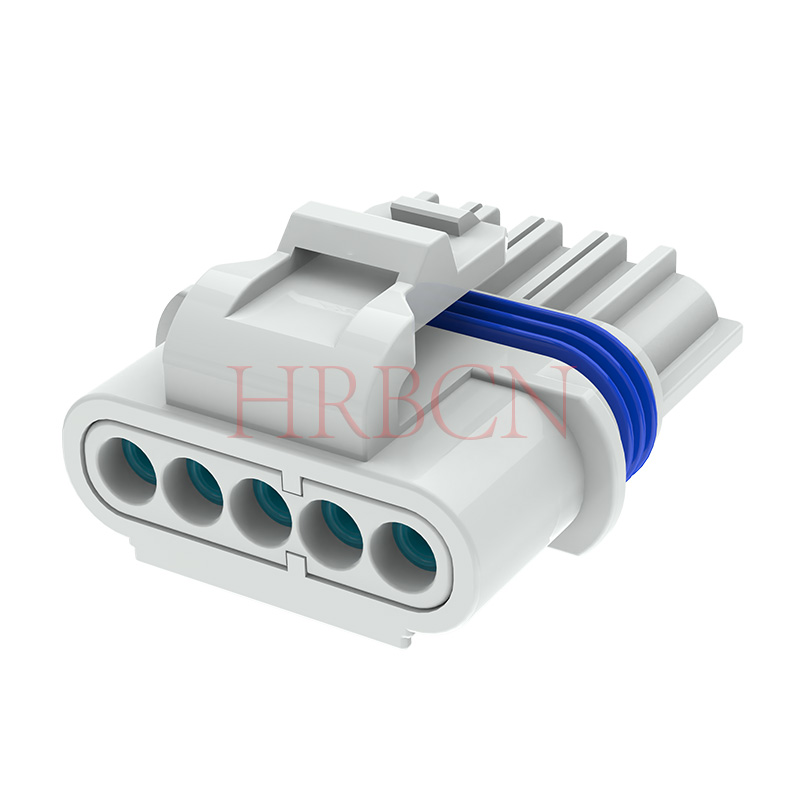

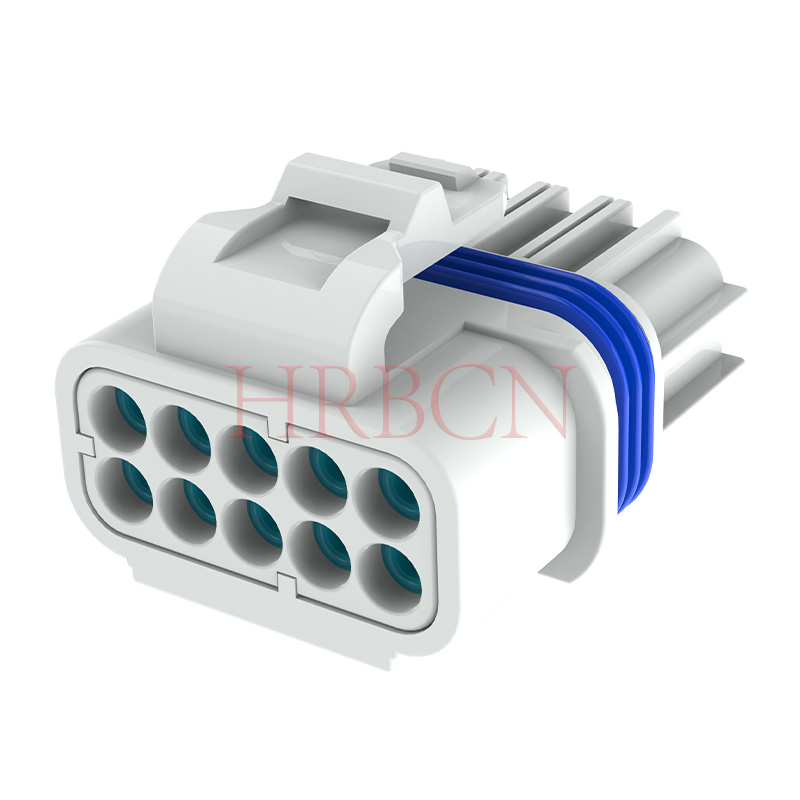

A-M4084M-NxN-W

① ② ③④ ⑤

①A: Certificación de regulación automotriz

②M4084M: serie HRB, carcasa macho

③N: Número de filas, 1: Una sola fila; 2: doble fila

④N: Número de pines por fila, 2/3/4/5 pines

⑤W: Color de la carcasa, W: Blanco

Definición de P/N del terminal macho

A-T4084MPS-XX

① ②③

①T4084MPS: serie HRB, terminal macho

②X: Opciones de calibre de cable: AWG16-24

Definición de P/N del terminal hembra

A-T4084FPS-XX

① ②③

①T4084FPS: serie HRB, terminal hembra

②X: Opciones de calibre de cable: AWG16-24

Características clave

Rango de calibre del cable: 16–24 AWG (área de sección transversal de 1,5–0,22 mm²)

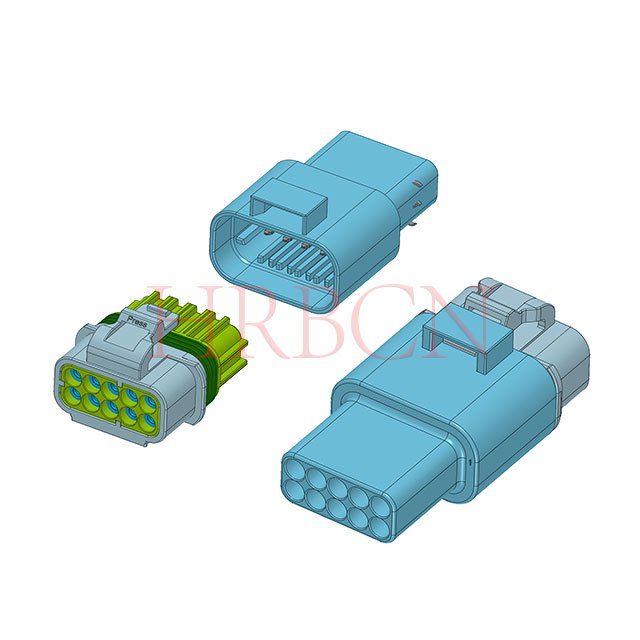

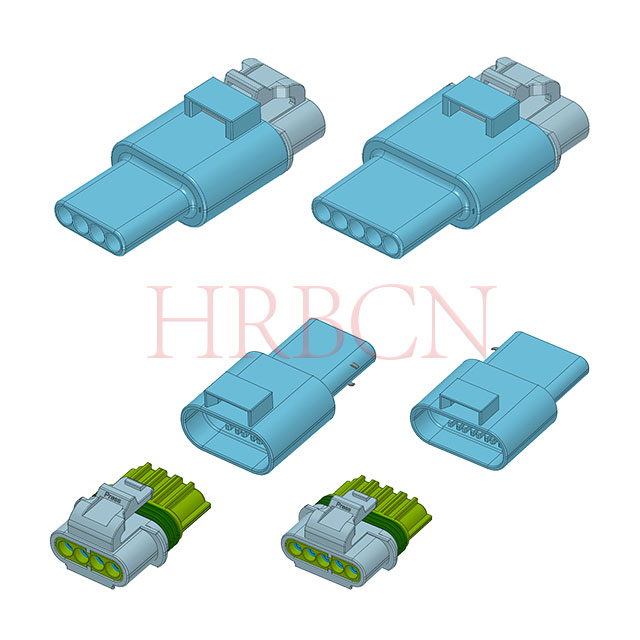

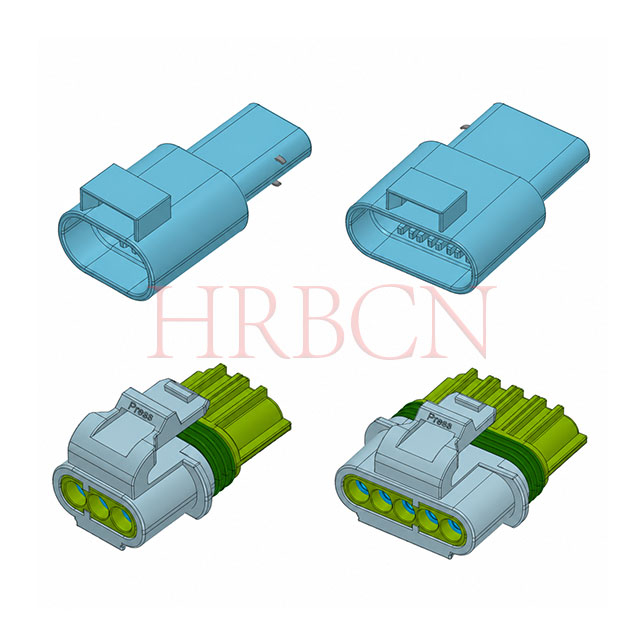

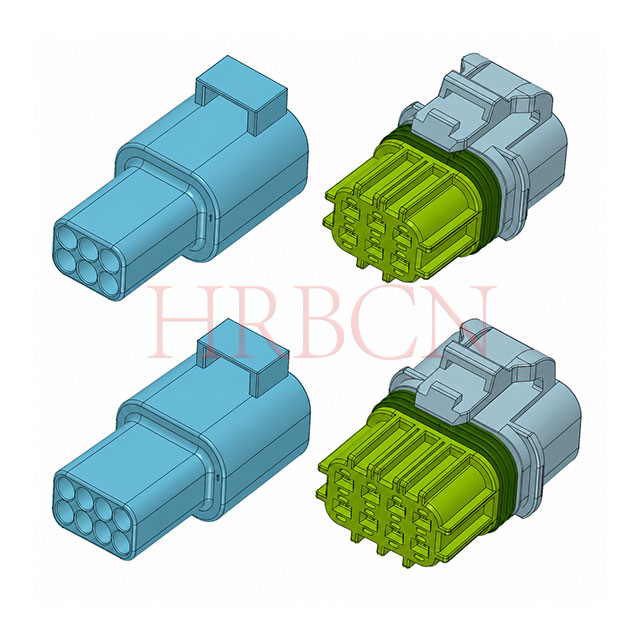

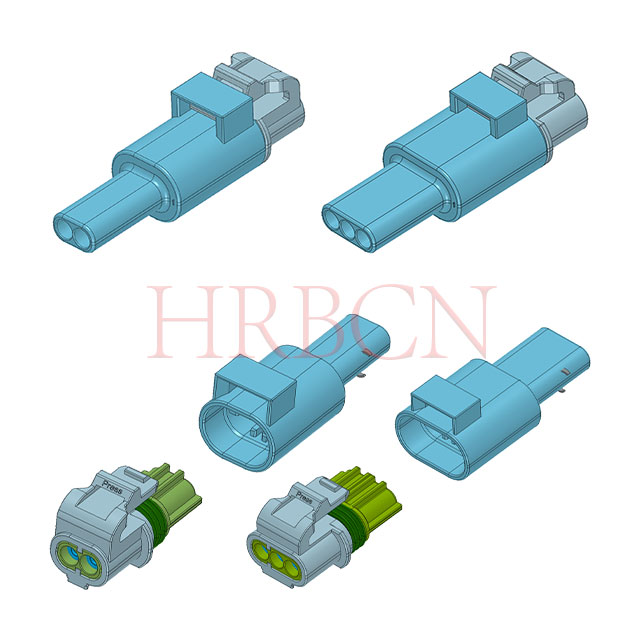

Diseños de cavidad disponibles: fila única: 2/3/4/5 y fila doble: 6/8/10 posiciones

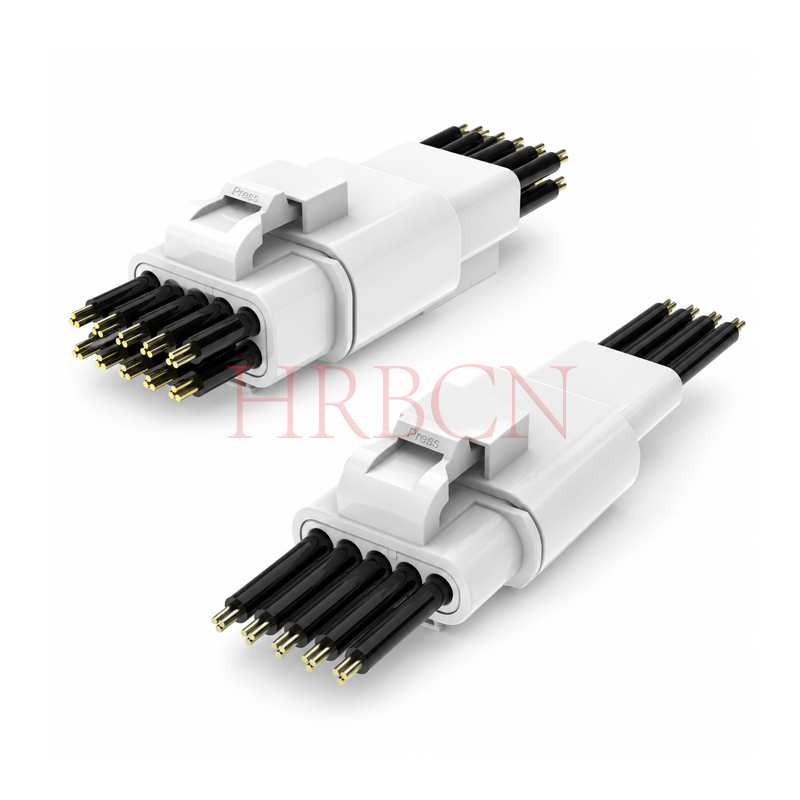

Sistema de conector: cable a cable
IP67 resistente al agua y al polvo: protección dual completa contra el polvo y el agua; Protege contra la humedad, la lluvia y la inmersión temporal.

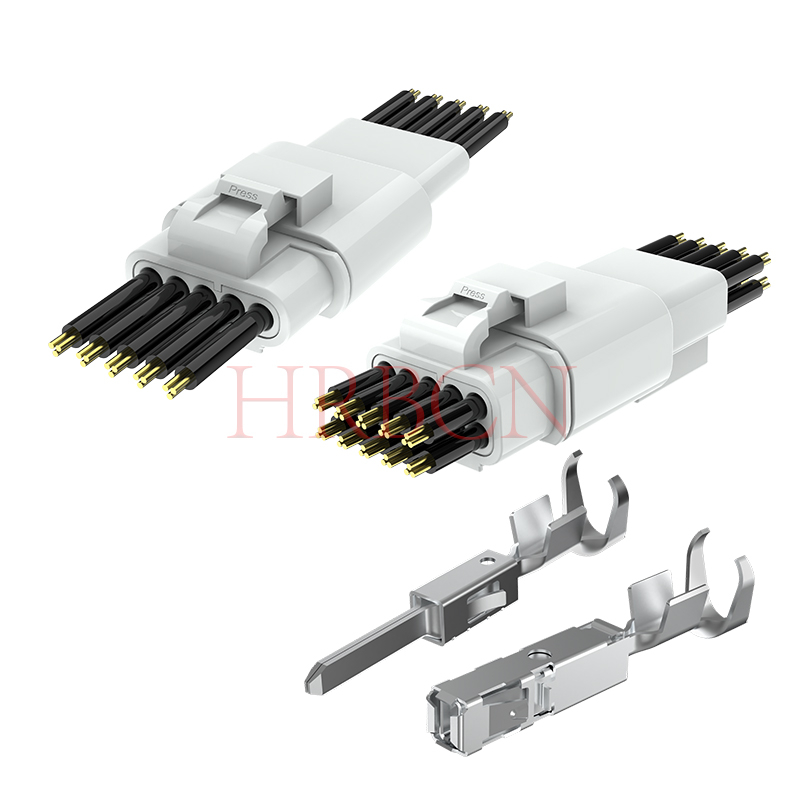

Vistas explosionadas

El sello impermeable, los terminales, la carcasa y el enchufe impermeable de un solo cable están diseñados en coordinación para garantizar la eficiencia de la instalación y la confiabilidad del sellado.

1. Vehículos eléctricos de nueva energía, vehículos de dos ruedas y almacenamiento de energía de litio

Para fuentes de alimentación BMS, interconexiones PACK, cargadores integrados, calentadores PTC y ventiladores de refrigeración CC dentro de paquetes de baterías.

Especificaciones de rendimiento: corriente nominal de 10 a 15 A, clasificación de impermeabilidad IPX7, rango de temperatura de funcionamiento de -40 ℃ a +125 ℃, estructura antivibración y diseño de tecla anti-maltización.

2. Iluminación LED para exteriores de alta potencia/luces de paisaje/luces de cultivo

Adecuado para bañadores de pared, reflectores, lámparas de mástil alto y fuentes de alimentación modulares.

La clasificación de corriente de 15 A admite cargas de 300 a 500 W. El diseño compacto de paso de 4,0 mm encaja perfectamente dentro de las carcasas de las lámparas.

3. Herramientas eléctricas/maquinaria de jardín/robots para exteriores

Ideal para conexiones de motores y baterías en cortadoras de césped, sopladores de hojas, motosierras, sillas de ruedas eléctricas y robots de limpieza.

Características obligatorias: resistencia al agua IPX7, capacidad de corriente de 15 A, sistema de bloqueo seguro, con excelente resistencia a caídas, polvo y exposición al agua.

4. Controles industriales / Inversores de bajo voltaje / Servoaccionamientos

Se aplica a puertos de fuente de alimentación de módulos de E/S de PLC compactos, líneas de bus de sensores, islas de válvulas e interfaces de alimentación externas para servocontroladores.

Las versiones de montaje en panel sirven como puertos de alimentación a través de la pared para equipos, mientras que las variantes de cable a cable son para instalación de cableado de campo.

5. Fotovoltaica / Almacenamiento de Energía / Sistemas Inversores

Se utiliza para circuitos de CC de bajo voltaje de cadenas fotovoltaicas, cajas combinadoras y unidades de almacenamiento de energía residenciales.

Equipado con sellado IPX7, capacidad de carga de 15 A y prevención de polaridad inversa, cumpliendo con los requisitos de servicio a largo plazo para instalaciones en exteriores.

6. Electrodomésticos inteligentes/electrodomésticos

Para conexiones de componentes de alta potencia en bombas de calor, secadoras de ropa, lavavajillas y calentadores de agua.

Resiste el vapor, las fugas de agua y la contaminación por aceite. IPX7 resistente al agua y corriente nominal de 15 A se han convertido en configuraciones estándar para electrodomésticos de gama media a alta.

Aplicación de conector impermeable de paso de 4,0 mm

Parte 1: Preguntas frecuentes técnicas

P1: ¿Cuál es la corriente nominal máxima del conector cable a cable resistente al agua A-M4084?

A1: Hay dos opciones de terminal disponibles. Los terminales de cobre estándar admiten hasta 15 A CA/CC; Los terminales de cobre de alta conductividad alcanzan los 20 A CA/CC, con una tensión nominal de 600 V CA/CC para transmisión de energía.

P2: ¿A qué calibre de cable y diámetro de aislamiento de cable se ajusta este conector?

A2: La sección transversal del cable compatible varía de 0,22 a 1,5 mm² (16 a 24 AWG). El diámetro exterior del aislamiento del cable aplicable es de 1,1 a 2,4 mm, lo que coincide con la mayoría de los mazos de cables de automoción, iluminación y almacenamiento de energía.

P3: ¿Qué grado de impermeabilidad y rango de temperatura puede soportar este conector?

R3: Alcanza un rendimiento IP67 a prueba de agua y polvo para bloquear el polvo, la humedad, las salpicaduras de lluvia y la inmersión temporal. La temperatura de funcionamiento cubre -40 ℃ ~ +125 ℃, adecuada para entornos hostiles debajo del capó, al aire libre y con equipos de alta temperatura.

P4: ¿Qué diseños de cavidades están disponibles para la serie M4084?

A4: Las versiones de una sola fila admiten 2/3/4/5 posiciones; Las versiones de dos filas proporcionan 6/8/10 posiciones. Tanto la carcasa del enchufe macho (A-M4084M) como la carcasa del receptáculo hembra (A-P4084F) adoptan las mismas especificaciones de diseño.

P5: ¿Qué materiales se utilizan para las carcasas y los terminales? ¿Están certificados para automóviles?

A5: La carcasa está hecha de material PA; Los terminales son de cobre puro. Todos los modelos cuentan con certificación automotriz marcada con el prefijo 'A' en los números de pieza, estable para vibraciones y ciclos térmicos a largo plazo.

P6: ¿Cómo garantiza la estructura de sellado un rendimiento impermeable confiable?

R6: Los sellos impermeables, los terminales de cobre, la carcasa de PA y los enchufes impermeables de un solo cable combinan estructuralmente en su conjunto. El diseño de ensamblaje coordinado mejora la eficiencia de la instalación y la estabilidad del sellado a largo plazo sin riesgo de ingreso de agua después del acoplamiento completo.

Parte 2: Preguntas frecuentes sobre compras

P1: ¿Dónde puedo descargar la hoja de datos oficial del conector de la serie A-M4084?

R1: Envíe una consulta a nuestro equipo de ventas y le proporcionaremos la hoja de datos completa, incluida la definición del número de pieza, los dibujos dimensionales, los parámetros eléctricos y las vistas detalladas del ensamblaje para la evaluación de su proyecto.

P2: ¿Qué opciones de color están disponibles para la carcasa M4084?

A2: El color estándar de la carcasa es blanco (marcado 'W' al final del PN). Se pueden desarrollar colores de carcasa personalizados según la demanda de su pedido masivo.

P3: ¿Puedo obtener muestras de carcasas masculinas y femeninas además de terminales compatibles para realizar pruebas?

R3: Sí, admitimos el suministro de muestras para verificación. Si todos los artículos están agotados, organizaremos la producción de máquinas dedicadas y cotizaremos un costo de muestra único con un tiempo de entrega de muestra de 2 a 3 semanas.

P4: ¿Cuál es el código HS de este conector de alimentación de cable a cable resistente al agua de 4,0 mm?

R4: El código HS unificado para la serie A-M4084 es 8536909000, aplicable para la declaración de aduanas de exportación a nivel mundial.

P5: ¿Para qué industrias y aplicaciones se utiliza ampliamente este conector?

R5: Ideal para vehículos de nueva energía, vehículos de dos ruedas, almacenamiento de energía de litio, iluminación LED para exteriores, herramientas eléctricas, control industrial, almacenamiento fotovoltaico y electrodomésticos inteligentes de gama media a alta con demandas de conexión de energía IP67.

P6: ¿Cuál es el plazo de entrega estándar para los pedidos de producción en masa?

R6: Los artículos estándar en stock se pueden enviar en un plazo de 5 a 7 días hábiles. Para los modelos agotados que requieren series de producción, el tiempo de entrega en masa se confirmará por separado después de recibir la cantidad de su pedido.
