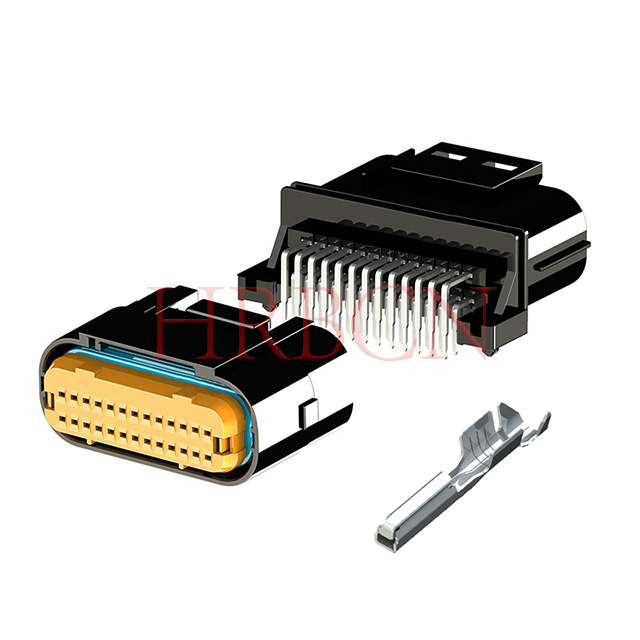

La mayoría de los conectores industriales a prueba de agua son de gran tamaño, difíciles de ensamblar y costosos. El conector impermeable de cable a placa en ángulo recto con paso de 2,5 mm HRB (modelo M2532/M2531R) está desarrollado como una solución de interconexión impermeable de tamaño mini y bajo costo para sistemas eléctricos automotrices y de exteriores.
Con grado de impermeabilidad IP67, sellado de goma sólida y mecanismo de doble bloqueo, garantiza un sellado estable y un rendimiento antiaflojamiento bajo vibración, humedad y fluctuaciones de temperatura. Múltiples números de pines de 2×9 a 2×20 satisfacen las diversas demandas de cableado de cámaras automotrices, baterías de vehículos, vehículos eléctricos de dos ruedas y maquinaria para exteriores.
P/N Definición

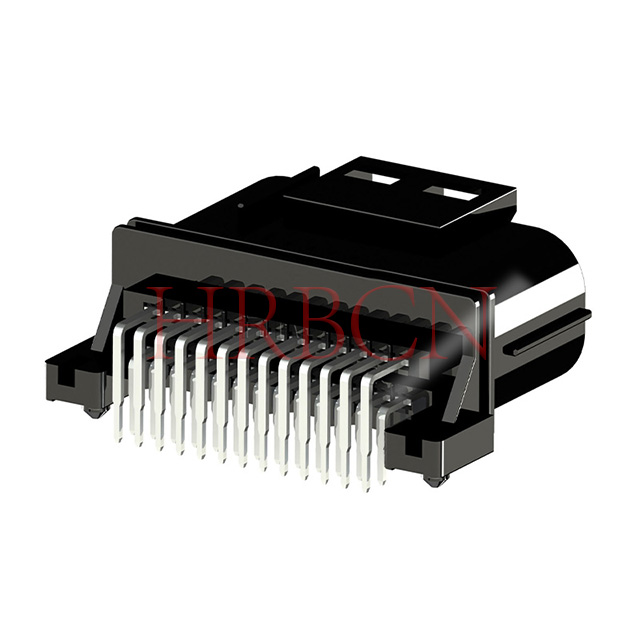

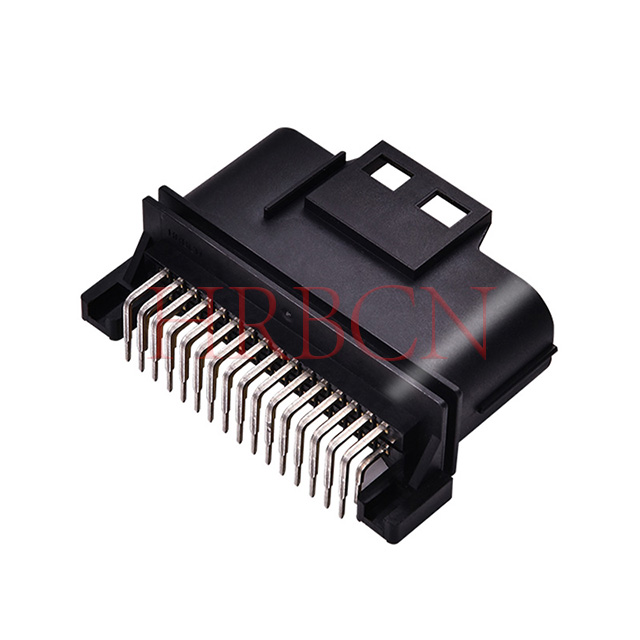

M2531R-2xN-X
① ② ③ ④
①: número de serie del artículo HRB
②: R: Ángulo recto (90°)
③: Número de pines por fila: 13/9/16/17/20
④: HSG Color: B: negro, G: gris

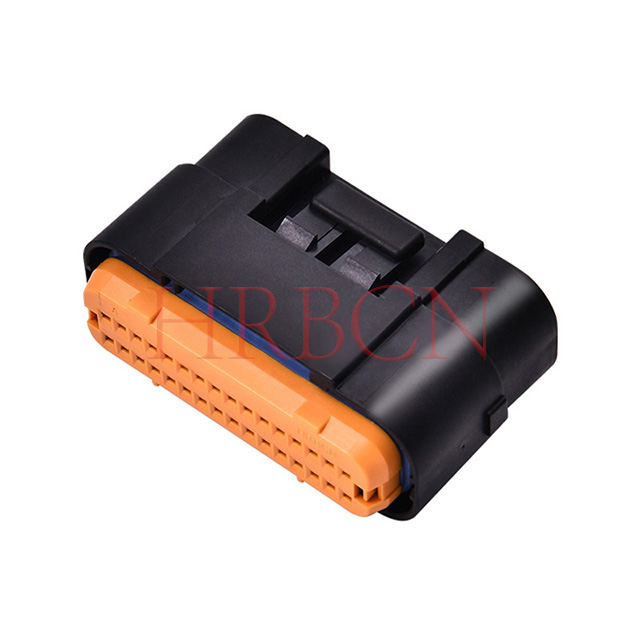

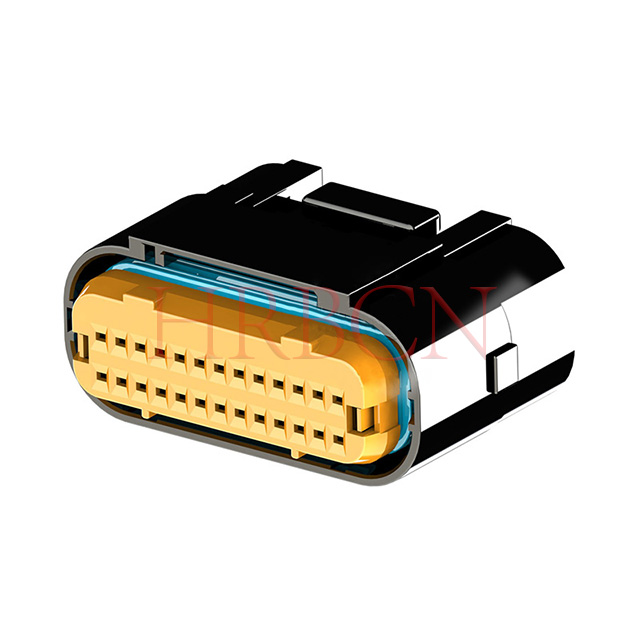

M2532-2xN-B
① ② ③
①: número de serie del artículo HRB
②: Número de pines por fila: 9/13/16/17/20
③: HSG Color: B: negro
Características principales
Clasificación de impermeabilidad IP67 que cumple con IEC 60529, totalmente resistente al polvo y al agua
Anillo de sello de caucho sólido integrado, alambre confiable y sellado del lado de acoplamiento

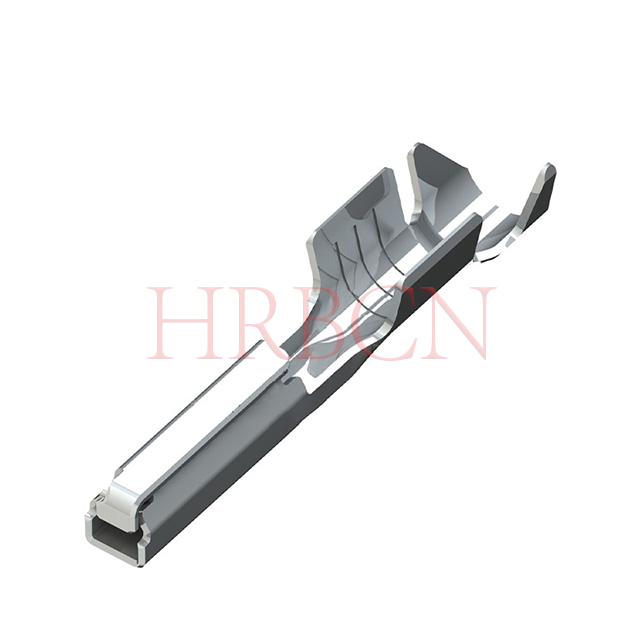

Terminales estañados de bronce fosforado de doble resorte, baja resistencia de contacto estable
Diseño de bloqueo dual: bloqueo de carcasa a terminal + bloqueo de carcasa interior, anticaída durante la vibración
Conector PCB compacto en ángulo recto que ahorra espacio de instalación interna del equipo
Amplio rango de temperatura: -40 ℃ ~ +120 ℃, se adapta a las duras condiciones de trabajo del vehículo
Múltiples opciones de pines: 2×9, 2×13, 2×16, 2×17, 2×20 posiciones
Escenarios de aplicación
Conexión impermeable de batería incorporada de vehículo eléctrico
Cableado interno de moto eléctrica
Arnés impermeable para cámara incorporada en automóvil
Monitoreo de exteriores y equipos eléctricos impermeables para exteriores
Cableado para ambientes húmedos de maquinaria industrial pequeña.
