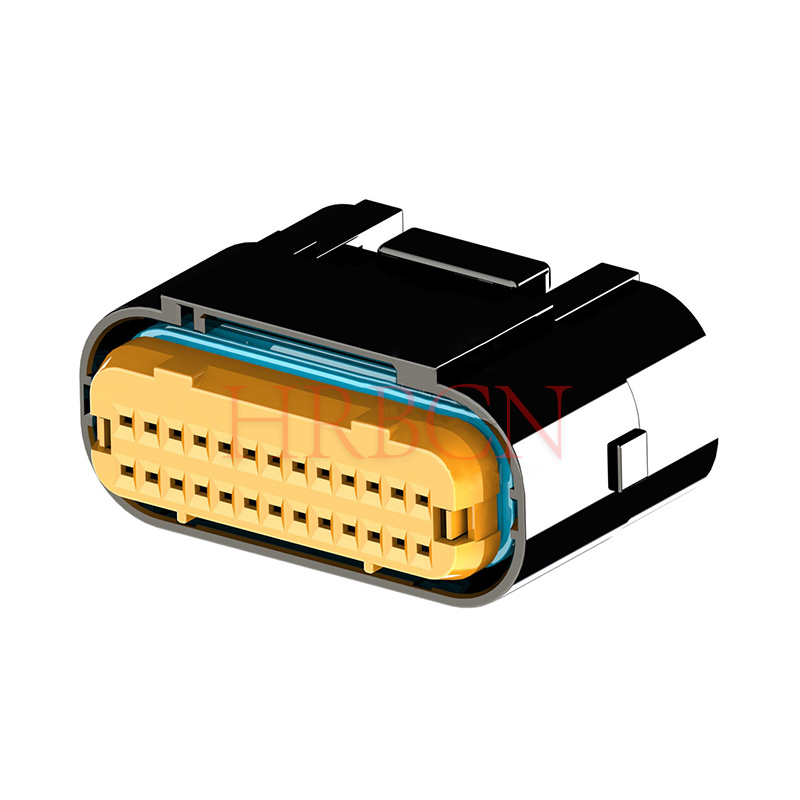

Conectores impermeables para automoción Carcasa de receptáculo de paso de 2,5 mm

Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

  • M2532-2xN-B, T2532-X-2

  • HRB

  • 8536909000

La mayoría de los conectores industriales a prueba de agua son de gran tamaño, difíciles de ensamblar y costosos. El conector impermeable de cable a placa en ángulo recto con paso de 2,5 mm HRB (modelo M2532/M2531R) está desarrollado como una solución de interconexión impermeable de tamaño mini y bajo costo para sistemas eléctricos automotrices y de exteriores.

Con grado IP67 a prueba de agua y polvo, sellado de goma sólida y mecanismo de doble bloqueo, garantiza un sellado estable y un rendimiento antiaflojamiento bajo vibración, humedad y fluctuaciones de temperatura. Múltiples números de pines de 2×9 a 2×20 satisfacen las diversas demandas de cableado de cámaras automotrices, baterías de vehículos, vehículos eléctricos de dos ruedas y maquinaria para exteriores.


 Nombre de la pieza Número de pieza
Lado del alambre Alojamiento del receptáculo Serie M2532
Terminal Serie T2532
Cable aplicable AWG16 a AWG22
Lado de PCB Cabecera DIP en ángulo recto Serie M2531R

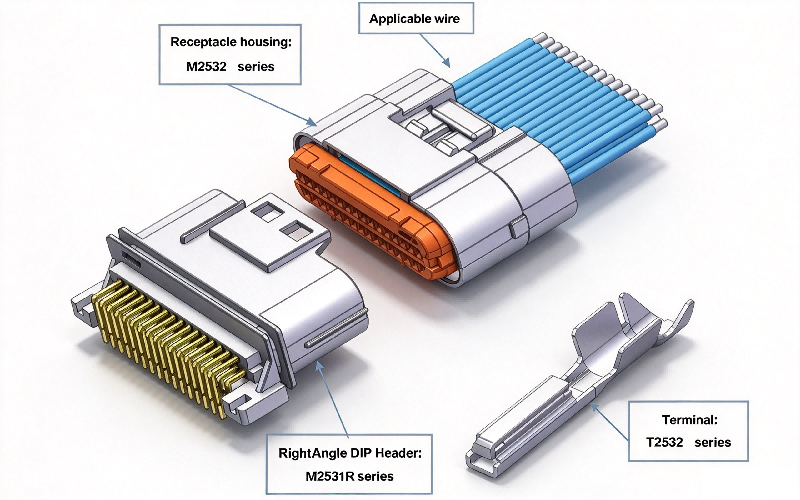

Conectores impermeables de cable a placa con paso de 2,5 mm Nombre de pieza y número de pieza, vista detallada del conector serie HRB M2532

P/N Definición

M2532-2xN-B

     ①       ② ③

①: número de serie del artículo HRB

②: Número de pines por fila: 13/09/16/17/20

③: HSG Color: B: negro




Características principales


  • Clasificación de impermeabilidad IP67 que cumple con IEC 60529, totalmente resistente al polvo y al agua

  • Anillo de sello de caucho sólido integrado, alambre confiable y sellado del lado de acoplamiento

  • Terminales estañados de bronce fosforado de doble resorte, baja resistencia de contacto estable

  • Diseño de bloqueo dual: bloqueo de carcasa a terminal + bloqueo de carcasa interior, anticaída durante la vibración

  • Conector PCB compacto en ángulo recto que ahorra espacio de instalación interna del equipo

  • Amplio rango de temperatura: -40 ℃ ~ +125 ℃, se adapta a las duras condiciones de trabajo del vehículo

  • Múltiples opciones de pines: 2×9, 2×13, 2×16, 2×17, 2×20 posiciones

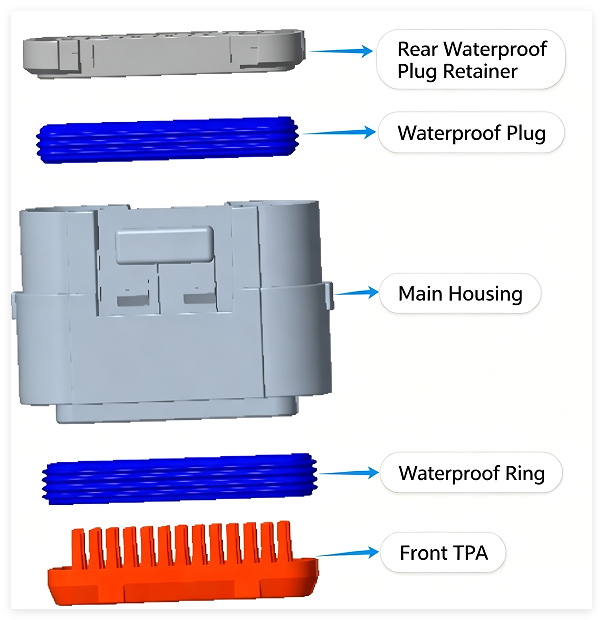

Vista explosionada


Esta vista ampliada muestra el ensamblaje completo del conector impermeable HRB M2532. Al adoptar un sellado multicapa y un bloqueo del terminal secundario TPA frontal, ofrece un rendimiento IP67 confiable contra vibraciones, humedad y polvo para aplicaciones industriales duras y de nuevas energías.

 Vista de despiece del conector serie M2532 de la carcasa del receptáculo HRB con paso de 2,5 mm

Escenarios de aplicación


  • Conexión impermeable de batería incorporada de vehículo eléctrico

  • Cableado interno de moto eléctrica

  • Arnés impermeable para cámara incorporada en automóvil

  • Monitoreo de exteriores y equipos eléctricos impermeables para exteriores

  • Cableado para ambientes húmedos de maquinaria industrial pequeña.



Clasificación actual
3A CA CC máx.
Clasificación de voltaje
100 V CA CC
Rango de temperatura
-40 ºC a +125 ºC
Resistencia de contacto
10 mΩ máx.
Resistencia de aislamiento
1000MΩ mín.
Tensión soportada
1000 VCA/minuto
Grado impermeable
IPX7 de IEC 60529
Aplicabilidad de terminales
AWG16-20 (0,5-1,25 mm²)
AWG22-20 (0,3-0,5 mm²)
Material
Terminal: aleación de cobre
Vivienda: PBT
Acabado de terminales
Estañado
Grado a prueba de polvo
IP6X

P: ¿Cuál es el requisito de prueba de durabilidad para el conector de la serie M2532?

R: El conector acoplado deberá completar 50 ciclos de acoplamiento/desacoplamiento a una velocidad máxima de 10 ciclos por minuto antes de las pruebas ambientales. Después de la prueba, la resistencia máxima de contacto no excederá los 10 mΩ.

P: ¿Cuál es el requisito de aumento de temperatura del conector M2532?

R: Con el conector completamente acoplado, pase la corriente nominal máxima y mida el aumento de temperatura del contacto. El aumento máximo de temperatura permitido es de 30°C.

P: ¿Cuál es el requisito de prueba de vibración para el conector de la serie M2532?

R: El conector acoplado se prueba con 1 A CC aplicado. La frecuencia de prueba barre 50~1000Hz en 10 minutos, 3 horas para cada eje X/Y/Z. El cable deberá fijarse durante la prueba.

Requisitos después de la prueba: Sin daños en la apariencia; resistencia de contacto ≤10mΩ; discontinuidad ≤1 microsegundo máx.

P: ¿Cuál es el requisito de prueba de resistencia al agua para el conector de la serie M2532?

R: El conector se coloca en una cámara de prueba para la prueba de pulverización cíclica de agua.

- Ducha ON: 20 min a temperatura ambiente

- Ducha APAGADA: 40 min a 100°C

- Total de 48 ciclos.

Criterios de aprobación: Sin daños en la apariencia; Resistencia de contacto ≤10mΩ.

P: ¿Cuál es el requisito de prueba de humedad para el conector de la serie M2532?

R: Los conectores completamente acoplados se exponen a una temperatura de 85 ± 2 °C y una humedad relativa del 90 ~ 95 % durante 500 horas.

Criterios de aceptación: Sin daños en la apariencia; Resistencia de contacto ≤10mΩ.
