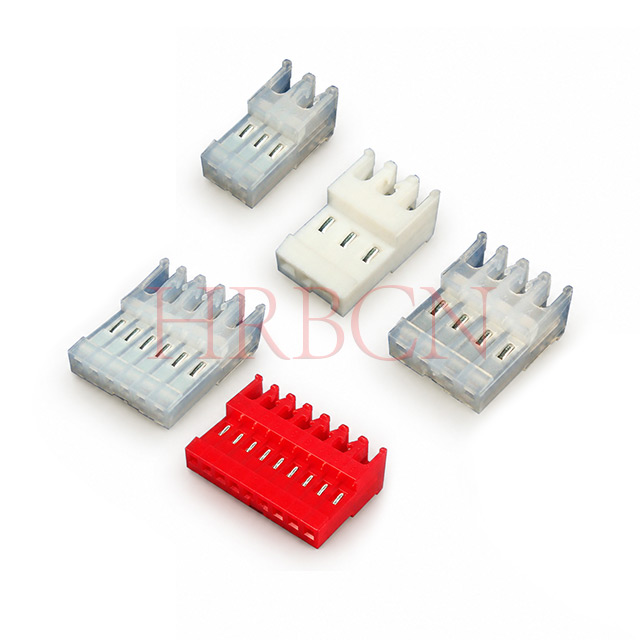

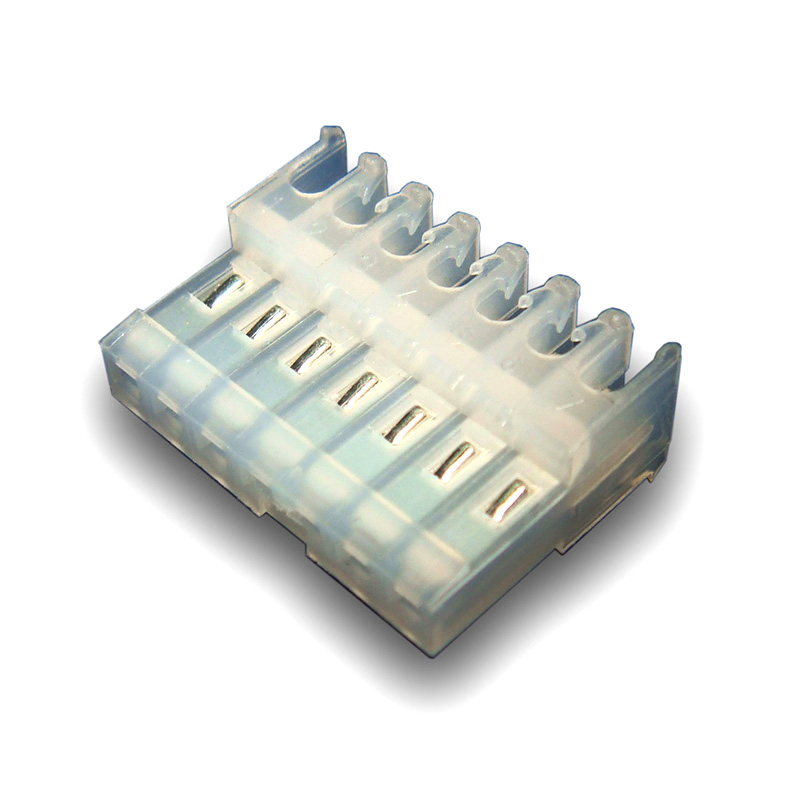

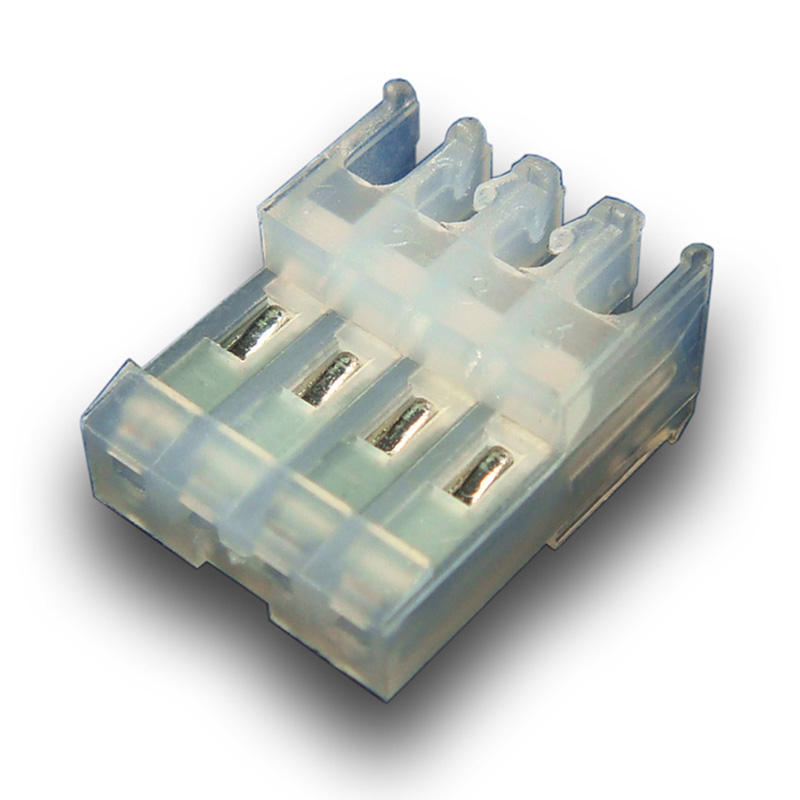

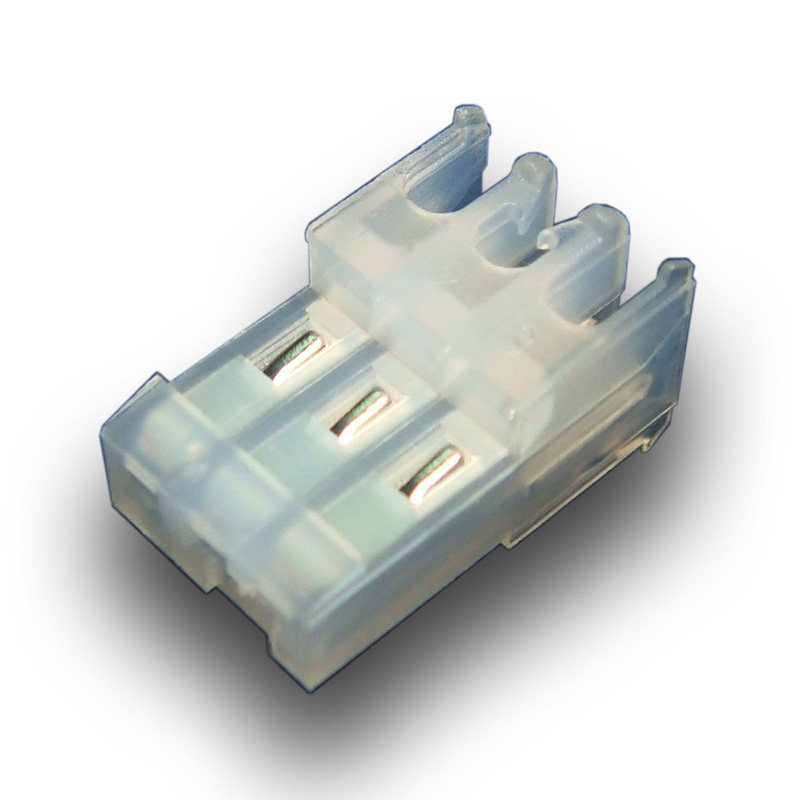

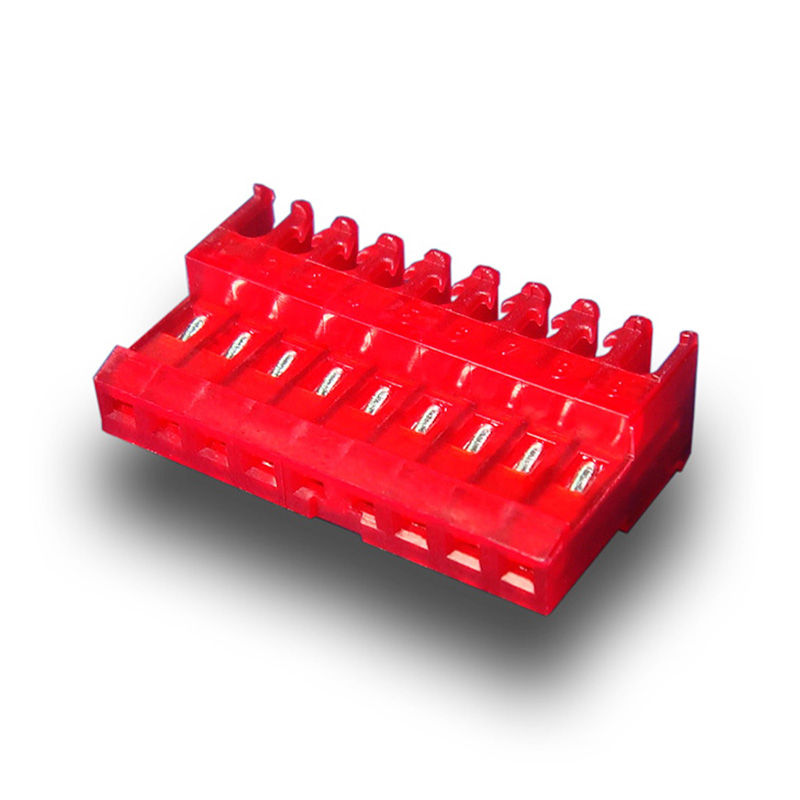

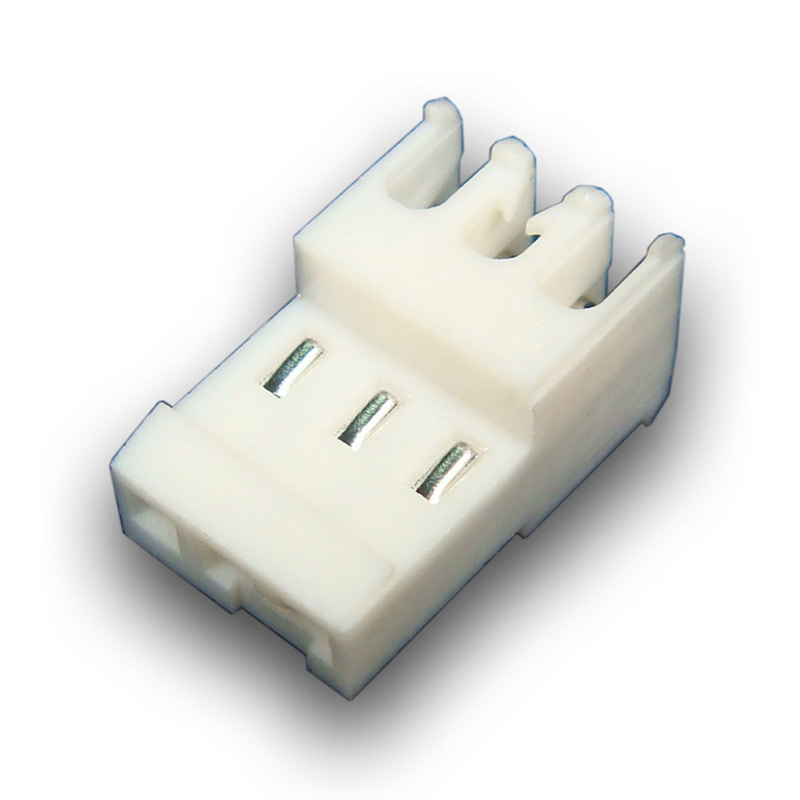

Alimentación HRB IDC sin pestañas polarizadoras

M2050-NC (180°) es un conector IDC pasante de 180° no polarizado de HRB, paso estándar de 2,54 mm sin pestañas polarizadoras anti-acoplamiento, rango de 2 a 24 circuitos. Adopta una conexión de desplazamiento de aislamiento sin pelar ni soldar; Los diferentes colores de carcasa coinciden con AWG22 (rojo)/24 (negro/blanco/natural)/26 (azul/verde). Clasificado 3A/250V, temperatura de funcionamiento -25℃~+85℃, terminales de latón chapado en estaño/oro opcional, cumple con UL E304945 y RoHS. El cuerpo pasante abierto permite un cableado en cadena ininterrumpido, ampliamente utilizado para instrumentación, control de bajo voltaje y cableado en línea interno de electrodomésticos.
  • Totalmente compatible con RoHS y REACH
  • Certificado UL y cUL
  • Carcasa retardante de llama UL 94V-2
Estado de Disponibilidad:
Cantidad:
  • M2050-NC(180°)

  • HRB

  • 8536909000

Alimentación IDC de paso de 2,54 a través de IDC sin pestañas polarizadoras


Definición de P/N de HRB

M2050-NC(180°)

    ①      ② ③④   ⑤

①M2050: serie HRB

②N: Número de pines: 2-24

③C: Color de la carcasa, consulte la explicación del cuadro a continuación

④Sin R (en blanco): sin pestañas polarizadoras

⑤180°: alimentación a través

C Color de la carcasa Tamaño del cable
R Red AWG22
W Blanco AWG24
N Natural AWG24
B Negro AWG24
b azul AWG26
G Verde AWG26


Dimensiones de M2050-NC(180°)

Dimensiones IDC M2050-NC(180°)

Número de pieza
Dimensions Número de pieza
Dimensions
UL94V-2 Circuitos Oscuro: A Oscuro: B UL94V-2 Circuitos Oscuro: A Oscuro: B
M2050-2-C(180°) 2 2.54 5.08 M2050-10-C(180°) 10 22.86 25.40
M2050-3-C(180°) 3 5.08 7.62 M2050-11-C(180°) 11 25.40 27.94
M2050-4-C(180°) 4 7.62 10.16 M2050-12-C(180°) 12 27.94 30.48
M2050-5-C(180°) 5 10.16 12.70 M2050-13-C(180°) 13 30.48 33.02
M2050-6-C(180°) 6 12.70 15.24 M2050-14-C(180°) 14 33.02 35.56
M2050-7-C(180°) 7 15.24 17.78 M2050-15-C(180°) 15 35.56 38.10
M2050-8-C(180°) 8 17.78 20.32 M2050-16-C(180°) 16 38.10 40.64
M2050-9-C(180°) 9 20.32 22.86 M2050-17-C(180°) 17 40.64 43.18


Características clave


  • La ausencia de pestañas polarizadoras ofrece una mayor flexibilidad de acoplamiento.

  • La terminación IDC permite un montaje rápido y sin soldaduras.

  • La alineación positiva mejora la confiabilidad de la conexión.

  • Reduce el riesgo de que no coincidan durante la instalación.

  • Compatible con sistemas de conectores IDC estándar 2,54.

  • La carcasa robusta proporciona una retención segura del cable.

  • Carcasa retardante de llama UL94V-2, compatible con RoHS

Diagrama de acoplamiento

  • Diseñado para combinarse con cubiertas de carcasa de la serie M2052 , evitando eficazmente que el polvo, la humedad y los residuos extraños dañen los terminales de contacto expuestos.

  • M2050-NC (180°) : acoplamiento de PCB indirecto; Se combina con los cabezales de PCB de las series M2545 y M2545R para lograr una interconexión confiable de cable a placa.~!phoenix_varIMG69!~

  • 2.54 Apareamiento IDC




Preguntas frecuentes sobre ingeniería


P1: ¿Qué tamaños de cables admiten los conectores IDC 2,54?

R: Normalmente admite 22–26 AWG, según el número de pieza específico.


P2: ¿Se requiere soldadura para la terminación?

R: No. La tecnología IDC proporciona un proceso de terminación de cables sin soldadura.


P3: ¿Cuál es la función del diseño pasante?

R: Permite que las señales pasen a través del conector para aplicaciones de cableado en cadena o en línea.


P4: ¿Cuáles son las implicaciones de diseño de usar 2.54 IDC Feed Through sin pestañas polarizadoras?
R: Sin pestañas polarizadoras, el conector no proporciona codificación mecánica, lo que significa que se puede insertar en múltiples orientaciones si existen varios cabezales idénticos. Esto requiere un diseño cuidadoso de la PCB o una guía mecánica en el diseño del sistema para evitar un mal acoplamiento.


P5: ¿Se requieren herramientas especiales para el montaje?

R: Se recomiendan herramientas manuales o herramientas de terminación de banco para una inserción consistente de los cables.


P6: ¿En qué aplicaciones se utilizan habitualmente estos conectores?

R: Controles industriales, electrodomésticos, instrumentación y sistemas electrónicos de bajo voltaje.


P7: ¿Cómo se gestiona el riesgo de mal acoplamiento en diseños sin pestañas polarizadoras?
R: En aplicaciones sin características de polarización, el mal acoplamiento generalmente se controla mediante el diseño de la carcasa, codificación de colores, etiquetado o estructuras de montaje de posición fija. Generalmente se recomienda sólo para sistemas donde la orientación del conector está inherentemente limitada o el ensamblaje está bien controlado.



Preguntas frecuentes sobre adquisiciones


P1: ¿Cuáles son los principales beneficios de los conectores IDC en comparación con las soluciones de engarce?
R: Montaje más rápido, menos componentes y costos de mano de obra reducidos.


P2: ¿Están disponibles las versiones pasantes y polarizadas en varios recuentos de circuitos?

R: Sí. Hay varias posiciones y configuraciones disponibles para cumplir con diferentes requisitos de diseño.


P3: ¿Pueden estos conectores ayudar a reducir el tiempo de montaje?

R: Sí. La terminación IDC permite una terminación masiva rápida sin pelar cables.


P4: ¿Las versiones polarizadas son intercambiables con conectores IDC estándar de 2,54?

R: Están diseñados para ser compatibles con el sistema IDC 2.54 y al mismo tiempo agregar protección de acoplamiento.


P5: ¿Qué factores se deben considerar al seleccionar un conector?

R: Número de circuitos, calibre de cables, requisitos de polarización y entorno de aplicación.


P6: ¿Son estos conectores adecuados para una producción de gran volumen?

R: Sí. Su sencillo proceso de terminación respalda la fabricación eficiente a gran escala.



Clasificación actual
3A CA CC
Clasificación de voltaje
250 V CA CC
Temperatura de funcionamiento
-25 ºC a +85 ºC
Resistencia de contacto
10 mΩ máx.
Resistencia de aislamiento
5000 MΩ mín.
Tensión soportada
750 VCA/minuto
Material
Carcasa: nailon UL94V-2
Terminal: Latón
Acabado de terminales
estañado
Chapado en oro
Orientación
180°
Tamaño del cable
AWG22
AWG24
AWG26

Aplicaciones típicas

(1) Control y automatización industrial

Módulos PLC, placas de interfaz de E/S: transmiten señales desde sensores o actuadores.

Conectores de bus de señal: para conectar varias líneas de señal de forma rápida y flexible.

Motivo: El diseño del sistema garantiza la alineación correcta de la señal, por lo que no se requiere polarización.


(2) Equipo de comunicación

Paneles de conexión, tableros de control, sistemas de E/S distribuidas.

Motivo: Conexiones frecuentes de placa a placa, pero las señales están claramente definidas por el diseño del sistema.


(3) Equipos de prueba y medición

Plantillas de prueba, placas de desarrollo, configuraciones de prototipos.

Motivo: Es posible que los usuarios necesiten libertad para reconfigurar la disposición de los pines, por lo que se prefieren los conectores no polarizados.


(4) Electrónica de Consumo/Módulos de Bajo Voltaje

Pequeñas conexiones de señal/baja potencia de PCB a PCB o de módulo a módulo.

Motivo: en diseños controlados, la orientación es conocida y la polarización no es esencial.
