Preguntas técnicas frecuentes
P: ¿Cuál es la longitud recomendada para pelar cables?
R: El valor de referencia para la longitud del pelado de cables es 3,00 ± 0,20 mm.
La longitud del pelado del cable depende del tipo de cable y del método de engarzado, y se deben utilizar las condiciones de procesamiento reales para confirmar la longitud óptima del pelado.
No corte ni corte los conductores de alambre durante la operación de pelado de cables.
P: ¿Cómo insertar correctamente el terminal engarzado en la carcasa?
R: Antes de insertar el terminal engarzado, alinee la orientación de la carcasa y el terminal para un acoplamiento adecuado.
Cuando la abertura de bloqueo de la carcasa mira hacia arriba, el lado de la costura cilíndrica del terminal engarzado también debe mirar hacia arriba.
No gire el terminal durante o después de la inserción. La rotación puede causar daños a los sellos de goma y a la carcasa.

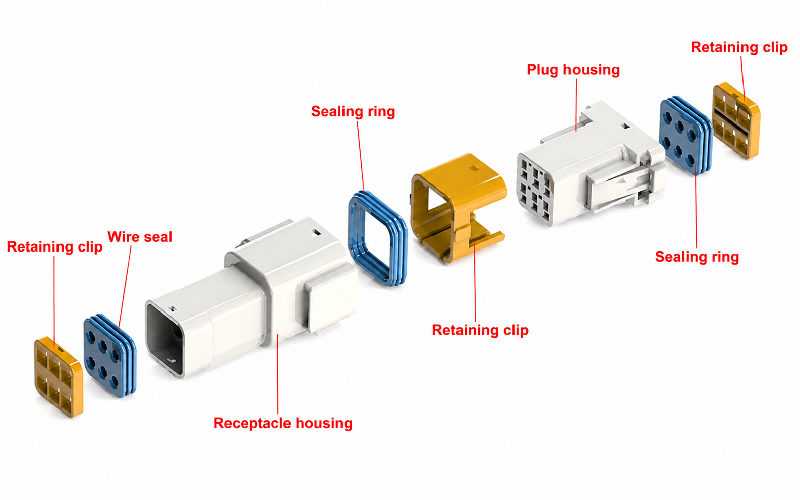

Nota: Para la inserción del terminal: mantenga la superficie lisa hacia arriba, la característica anti-llave hacia abajo y la costura del cilindro del terminal hacia arriba. La orientación incorrecta causará daños a la carcasa.
P: ¿Cuál es la recomendación de cableado para el arnés que sale del conector?
R: Evite curvas cerradas de 90 grados inmediatamente en la salida del cable del conector. Una flexión pronunciada en ángulo recto acortará la vida útil del arnés y puede provocar fallas funcionales. Se recomienda doblar el cable de forma gradual y suave durante el diseño del tendido.
P: ¿Qué se debe tener en cuenta durante la inspección del producto terminado de los conjuntos de arneses?
A:
1. Utilice accesorios de precisión durante la inspección de cables y las pruebas de continuidad eléctrica para evitar hacer palanca en el conector.
2. Realice pruebas de continuidad utilizando el conector homólogo correspondiente (por ejemplo, receptáculo para contacto de lengüeta). No utilice pruebas que no coincidan
patas. Reemplace los conectores de acoplamiento de prueba periódicamente.
3. Reemplace cualquier conector, contacto, anillo de sellado o sello de alambre deformado o dañado con piezas nuevas directamente, independientemente del daño.
gravedad. No intente realizar reparaciones.
4. Verifique que los sellos de alambre estén correctamente asentados dentro de la carcasa.
5. No realice pruebas de soplado de aire, ya que esto podría desalojar los componentes de sellado.
P: ¿Cuáles son las precauciones de almacenamiento y transporte para conectores y arneses?
A:
1. Almacene las carcasas y los contactos engarzados en condiciones: temperatura 25 °C ± 5 °C, humedad relativa ≤70 % RH. Mantenerse alejado de
luz solar directa, humedad y polvo. Los anillos obturadores y las juntas de alambre son componentes a base de caucho. La exposición a los rayos UV provocará el envejecimiento del caucho,
y la contaminación por polvo degradará el rendimiento a prueba de agua.
2. Manipule las carcasas apiladas y los mazos de cables con especial cuidado durante el almacenamiento y el transporte.

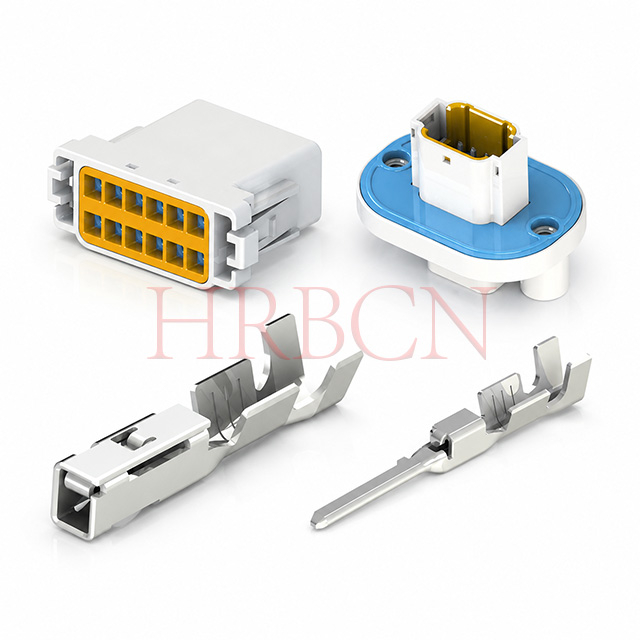

P: ¿Cómo montar el conector hembra en el panel?
A:

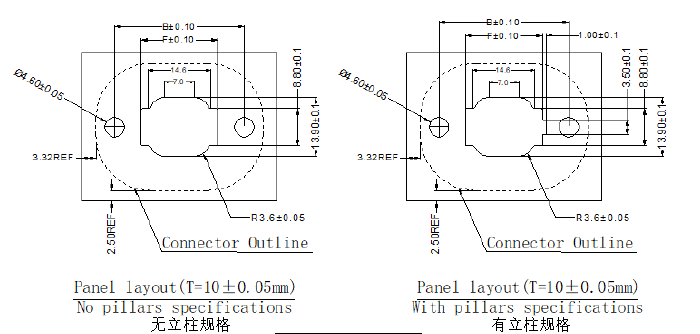

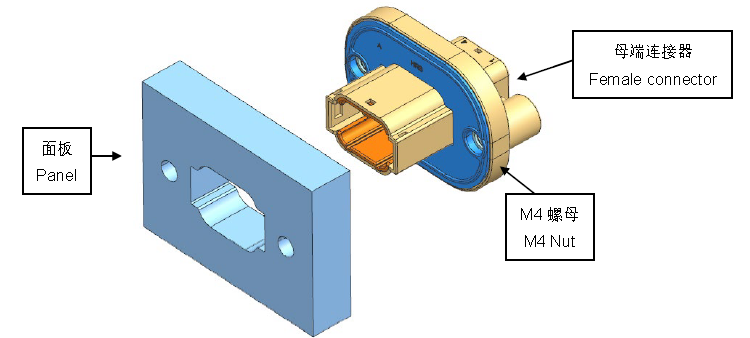

1. Coloque el conector hembra en el corte del panel.

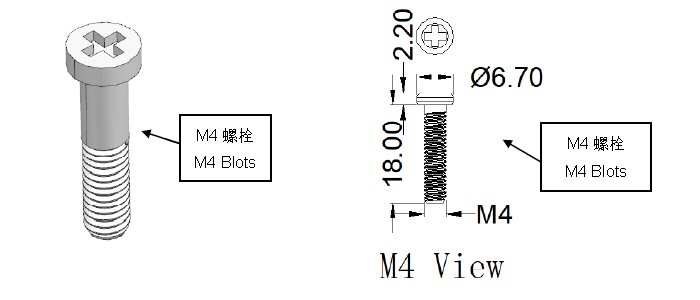

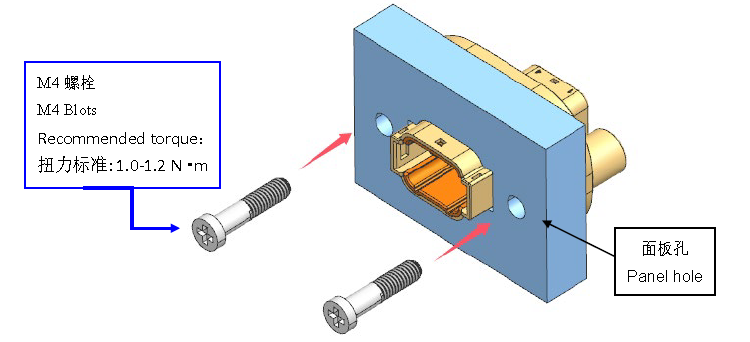

2. Sujete usando pernos M4 que atraviesen el panel y se acoplen con tuercas (siga la dirección que muestran las flechas).
