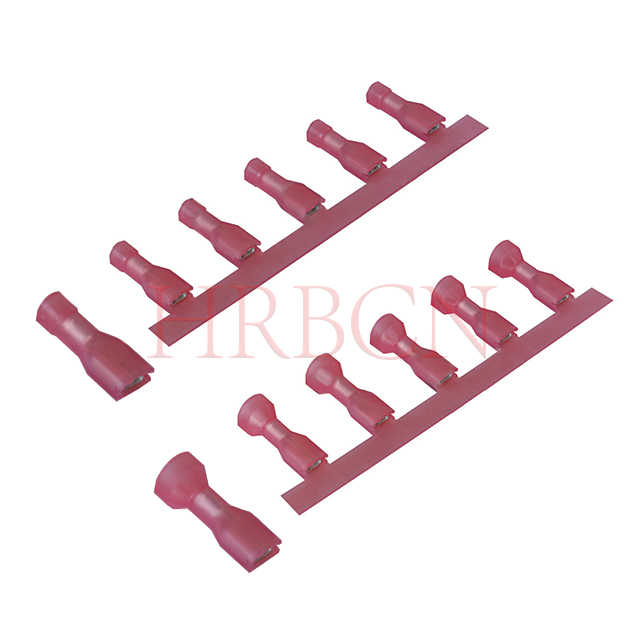

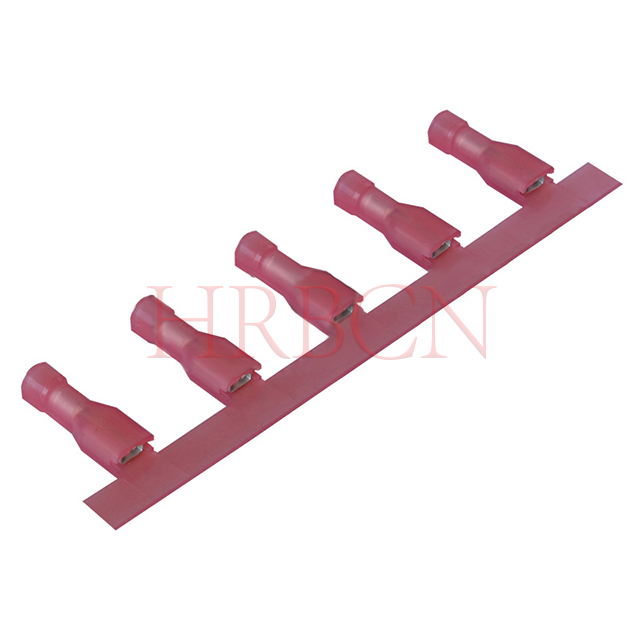

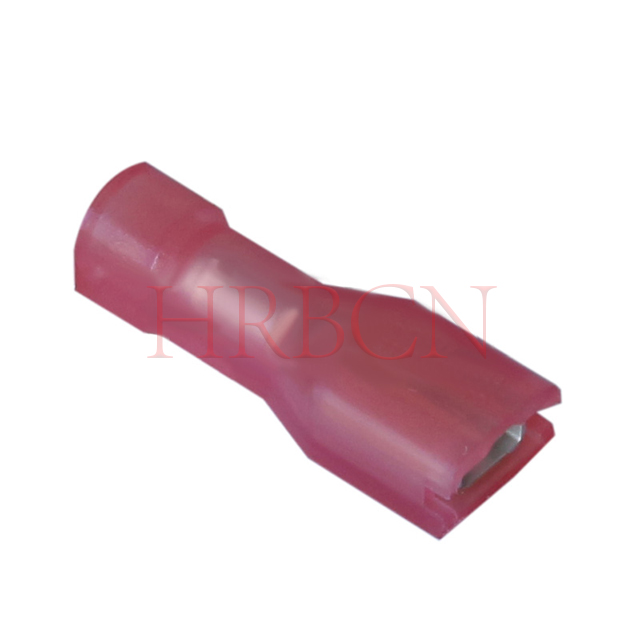

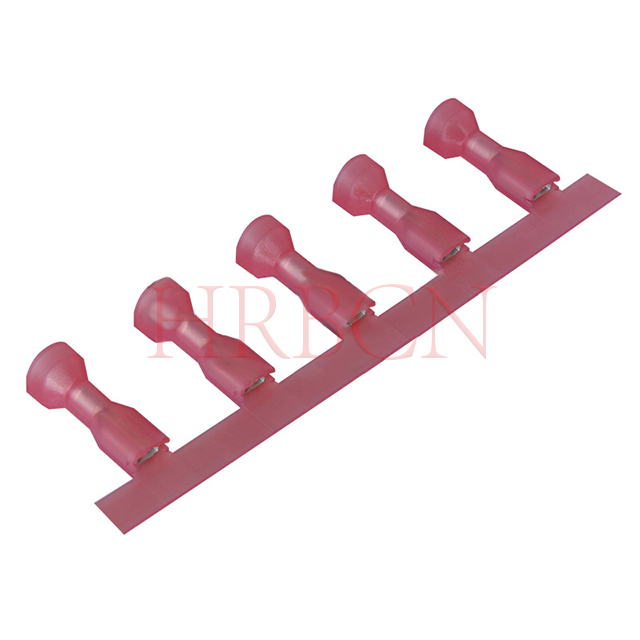

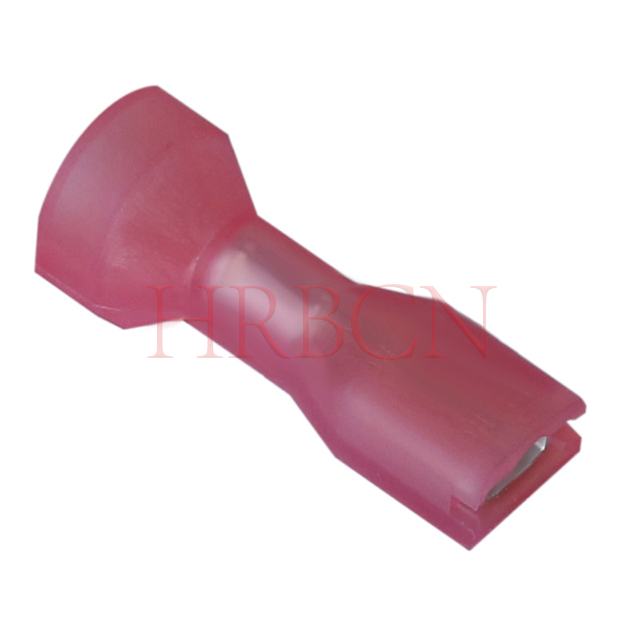

Receptáculo hembra aislado recto de 2,8 mm (0,110 ') AWG22-18 0,32-0,82 mm²

M6350FNL-1(5)-R; M6350FNL-1(5)-R1; M6350FNL-1(8)-R; M6350FNL-1(8)-R1
Tipo de terminal de desconexión rápida: receptáculo
Tamaño del cable: AWG22-18 (0,32-0,82 mm²)
Ancho de la pestaña de acoplamiento: 2,8 (0,110')
Grosor de la lengüeta de acoplamiento: 0,5 mm/0,8 mm
Rango de diámetro de aislamiento compatible: 3,05 mm/5,84 mm
Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

  • M6350FNL-1(5)-R; M6350FNL-1(5)-R1; M6350FNL-1(8)-R; M6350FNL-1(8)-R1

  • HRB

  • 8536909000

P/N Definición

N/P HRBGrosor de la lengüeta de acoplamiento
Rango de diámetro de aislamiento compatibleSPQ (piezas)
M6350FNL-1(5)-R2,8x0,5mm3,05 mm1000/bolsa
M6350FNL-1(5)-R12,8x0,5mm5,84 mm1000/bolsa
M6350FNL-1(8)-R2,8x0,8mm3,05 mm1000/bolsa
M6350FNL-1(8)-R12,8x0,8mm5,84 mm1000/bolsa

  • Tipo: M=Terminado

  • Tipo de producto: 6350=Terminal hembra recto completamente aislado

  • F=Aislamiento todo incluido

  • N = nailon

  • Método de embalaje: S=tira L=pieza suelta

  • Serie: 1=2,8 mm (0,110 pulg.)

  • 5 = espesor 0,50 mm (0,020 pulg.) 8 = espesor 0,80 mm (0,032 pulg.)

  • R=Rojo (22-18 AWG), Ins. diámetro máximo: 3,05; R1=Rojo (22-18 AWG), Entradas. Diámetro máximo: 5,84

Parámetros técnicos

  • Clasificación actual: 10 A CA, CC.

  • Clasificación de voltaje: 300 V CA, CC

  • Temperatura de funcionamiento: -25 ºC a +105 ºC

  • Material: Carcasa: Nylon66 UL 94V-2;  Terminal: Latón. estañado

  • Tamaño de la pestaña: 2,8x0,8 mm o 2,8x0,5 mm

  • Cable aplicable: AWG22-18 (0,32-0,82 mm²)

  • Rango de diámetro de aislamiento compatible: 3,05 mm/5,84 mm

  • La fuerza de inserción y el terminal macho: ≤7,8 kg

  • La fuerza de extracción y el terminal macho: ≥3,0 kg

  • Terminal de línea y fuerza: ≥5,0 kg

Característica del producto

Características del terminal: tope de cable.

Capacidad: Individual

Engarzado: engarzado F

Tipo de barril: cerrado

Terminar en: Alambre y cable

Con aislamiento: Totalmente aislado

Tipo de retención de acoplamiento: cerradura con hoyuelos


Cumplimiento

  • Directiva RoHS de la UE (UE) 2015/863 que modifica el anexo II de la Directiva 2011/65/UE

  • Directiva sobre vehículos al final de su vida útil (2000/53/CE)

  • AfPS GS 2019: 01 PAK-Hidrocarburos aromáticos policíclicos (HAP)

  • Reglamento Europeo COPs (UE) 2019/1021

  • Reglamento Europeo COPs (UE) 2024/2570

  • Reglamento Europeo COPs (UE) 2025/718

  • Reglamento Europeo COPs (UE) 2023/1608

  • Reglamento Europeo COPs (UE) 2019/1021

  • Reglamento Europeo COPs (UE) 2025/843

  • Reglamento Europeo COPs (UE) 2025/1930

  • Reglamento (CE) Np 1907/2006 relativo al REACH


Certificados de producto

Aprobaciones y certificaciones de seguridad: UL y cUL

Clasificación de inflamabilidad UL: UL 94V-2

Los terminales universales de conexión rápida totalmente aislados se aplican ampliamente en diversos campos, entre los que se incluyen:
  1. Electrodomésticos: sistemas HVAC, refrigeradores, lavadoras, lavavajillas, hornos y calentadores de agua, que proporcionan conexiones de cableado seguras y convenientes para componentes eléctricos domésticos.
  2. Automoción: sistemas de cableado de vehículos, incluidos iluminación, sensores, actuadores y sistemas auxiliares de vehículos eléctricos, que garantizan una conexión estable incluso en condiciones de vibración.
  3. Controles Industriales: Motores, variadores, fuentes de alimentación, PLC, sensores y paneles de control, satisfaciendo las necesidades de cableado industrial de baja tensión.
  4. Electrónica e iluminación: fuentes de alimentación, controladores LED, electrónica de consumo y equipos de audio, con aislamiento confiable y rendimiento de conexión rápida.
Propósito general: Adecuado para conexiones de señal y potencia de bajo/medio voltaje, corriente pequeña y de desconexión rápida segura, ampliamente utilizado en electrodomésticos, automoción, industria y equipos electrónicos.
