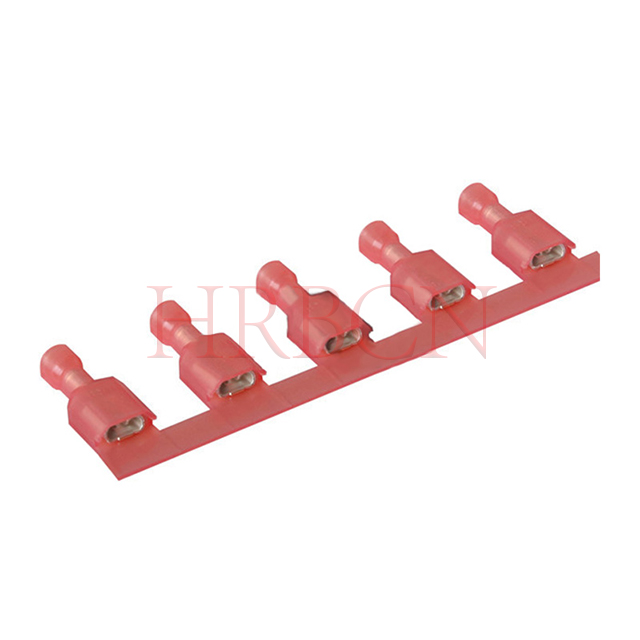

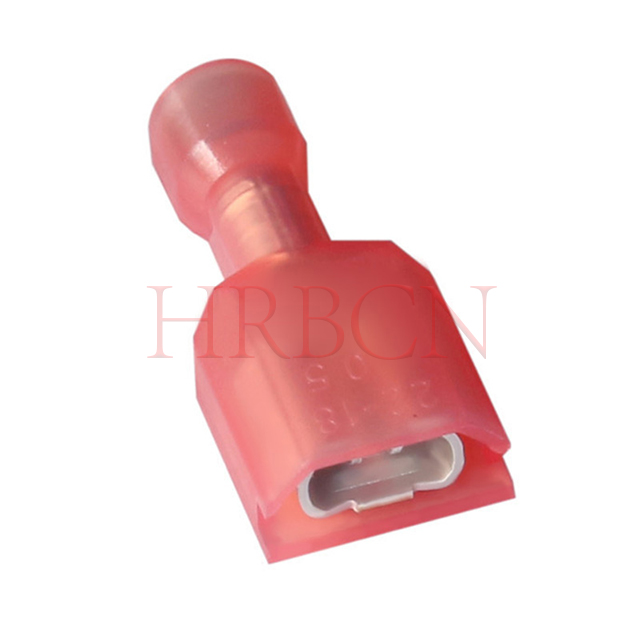

Receptáculo hembra aislado recto AWG22-18 de 5,2 mm y 0,205 ' | HRB

M6350FNL-2(5)-R; M6350FNL-2(5)-R1; M6350FNL-2(8)-R; M6350FNL-2(8)-R1
Tipo de terminal de desconexión rápida: receptáculo
Tamaño del cable: AWG22-18 (0,32-0,82 mm²)
Ancho de la pestaña de acoplamiento: 5,2 (0,205 ')
Grosor de la lengüeta de acoplamiento: 0,5 mm/0,8 mm
Rango de diámetro de aislamiento compatible: 3,05 mm/5,84 mm
Estado de Disponibilidad:
Cantidad:
  • M6350FNL-2(5)-R; M6350FNL-2(5)-R1; M6350FNL-2(8)-R; M6350FNL-2(8)-R1

  • HRB

  • 8536909000

P/N Definición

N/P HRBGrosor de la lengüeta de acoplamiento
Rango de diámetro de aislamiento compatibleSPQ (piezas)
M6350FNL-2(5)-R5,2x0,5mm3,05 mm1000/bolsa
M6350FNL-2(5)-R15,2x0,5mm5,84 mm1000/bolsa
M6350FNL-2(8)-R5,2x0,8mm3,05 mm1000/bolsa
M6350FNL-2(8)-R15,2x0,8mm5,84 mm1000/bolsa
  • Tipo: M=Terminado

  • Tipo de producto: 6350=Terminal hembra recto completamente aislado

  • F=Aislamiento todo incluido

  • N = nailon

Método de embalaje: S=tira L=pieza suelta

  • Serie: 2=5,2 mm (0,205 pulg.)

  • R=Rojo (22-18 AWG), Ins. diámetro máximo: 3,05; R1=Rojo (22-18 AWG), Entradas. Diámetro máximo: 5,84


Parámetros técnicos

  • Clasificación actual: 10 A CA, CC.

  • Clasificación de voltaje: 300 V CA, CC

  • Temperatura de funcionamiento: -25 ºC a +105 ºC

  • Material: Carcasa: Nylon66 UL 94V-2;  Terminal: Latón. estañado

  • Tamaño de la pestaña: 5,2x0,8 mm o 5,2x0,5 mm

  • Cable aplicable: AWG 22-18 (0,32-0,82 mm²)

  • Rango de diámetro de aislamiento compatible: 3,05 mm/5,84 mm

  • La fuerza de inserción y el terminal macho: ≤7,8 kg

  • La fuerza de extracción y el terminal macho: ≥3,0 kg

  • Terminal de línea y fuerza: ≥5,0 kg


Característica del producto

  • Características del terminal: tope de cable.

  • Capacidad: Individual

  • Engarzado: engarzado F

  • Tipo de barril: cerrado

  • Terminar en: Alambre y cable

  • Con aislamiento: Totalmente aislado

  • Tipo de retención de acoplamiento: cerradura con hoyuelos


Referencia cruzada | Terminales estándar intercambiables

Este receptáculo hembra aislado HRB de 5,2 mm y 0,205' cumple con las especificaciones estándar globales y es totalmente intercambiable con terminales de desconexión rápida estándar utilizados en todo el mundo.

Ofrece capacidad de reemplazo directo con forma, ajuste y función coincidentes para sistemas de cableado estándar.



P:  ¿Cuál es la cantidad mínima de pedido para un terminal aislado de 5,2 mm y 0,205 '?

R: MOQ: 5000 unidades/artículo.

P: ¿Cuál es el plazo de entrega para  el terminal aislado de 5,2 mm y 0,205 '?

R: L/T: 3-4 semanas.

P:  ¿Cómo puedo obtener una cotización del conector HRB?

R: Puede obtener fácilmente una cotización de conectores HRB proporcionando información clave.

Envíe sus requisitos, incluido el modelo del producto, el paso, la cantidad, la aplicación y las especificaciones técnicas.

Para diseños personalizados, envíe dibujos o muestras.  Nuestro equipo revisará su solicitud y le brindará una cotización profesional y oportuna para conectores estándar y personalizados.

P: ¿Qué certificaciones tienen los conectores HRB (UL, RoHS, REACH)?

R:  Los conectores HRB cuentan con certificaciones UL/cUL, RoHS y REACH, además de aprobaciones industriales y automotrices clave.

UL/cUL: Certificado según UL 1977  (archivo n.º E322751)

P: ¿HRB Connector es un fabricante confiable en China?

R: Sí, HRB es un fabricante de conectores confiable y profesional en China.

Con décadas de experiencia en producción, cuenta con las certificaciones IATF 16949, ISO 9001, UL, RoHS y REACH. El estricto control de calidad, las instalaciones de producción avanzadas y los procesos de prueba maduros garantizan un rendimiento estable.

HRB proporciona conectores estándar y personalizados de alta calidad para los mercados automotriz, industrial, de electrónica de consumo y global.




Cumplimiento

  • Directiva RoHS de la UE (UE) 2015/863 que modifica el anexo II de la Directiva 2011/65/UE

  • Directiva sobre vehículos al final de su vida útil (2000/53/CE)

  • AfPS GS 2019: 01 PAK-Hidrocarburos aromáticos policíclicos (HAP)

  • Reglamento Europeo COPs (UE) 2019/1021

  • Reglamento Europeo COPs (UE) 2024/2570

  • Reglamento Europeo COPs (UE) 2025/718

  • Reglamento Europeo COPs (UE) 2023/1608

  • Reglamento Europeo COPs (UE) 2019/1021

  • Reglamento Europeo COPs (UE) 2025/843

  • Reglamento Europeo COPs (UE) 2025/1930

  • Reglamento (CE) Np 1907/2006 relativo al REACH

  • Propuesta 65 de California de EE. UU.

Certificados de producto

Aprobaciones y certificaciones de seguridad:  UL y cUL

Clasificación de inflamabilidad UL: UL 94V-2




Los terminales universales de conexión rápida totalmente aislados se aplican ampliamente en diversos campos, entre los que se incluyen:
  1. Electrodomésticos : sistemas HVAC, refrigeradores, lavadoras, lavavajillas, hornos y calentadores de agua, que proporcionan conexiones de cableado seguras y convenientes para componentes eléctricos domésticos.
  2. Automoción: sistemas de cableado de vehículos, incluidos iluminación, sensores, actuadores y sistemas auxiliares de vehículos eléctricos, que garantizan una conexión estable incluso en condiciones de vibración.
  3. Controles Industriales : Motores, variadores, fuentes de alimentación, PLC, sensores y paneles de control, satisfaciendo las necesidades de cableado industrial de baja tensión.
  4. Electrónica e iluminación: fuentes de alimentación, controladores LED, electrónica de consumo y equipos de audio, con aislamiento confiable y rendimiento de conexión rápida.
Propósito general: Adecuado para conexiones de señal y potencia de bajo/medio voltaje, corriente pequeña y de desconexión rápida segura, ampliamente utilizado en electrodomésticos, automoción, industria y equipos electrónicos.
