La creciente complejidad de los controles electrónicos de los electrodomésticos modernos requiere sistemas de cableado que garanticen una fabricación sin defectos y una fiabilidad a largo plazo. Los fabricantes de electrodomésticos enfrentan altos costos asociados con errores de ensamblaje manual, fallas de arneses debido a vibraciones o ciclos térmicos y estrictos requisitos de cumplimiento de seguridad global. La conexión incorrecta de una sola conexión en una línea de montaje de ritmo rápido provoca fallas en el equipo, retrabajos costosos o fallas eléctricas peligrosas en el campo.
Para resolver estos cuellos de botella en ingeniería y producción, la industria confía en el estándar RAST (Raster Anschluss Steck Technik). Este marco estandarizado funciona como la columna vertebral del cableado de los electrodomésticos modernos . Al integrar dimensiones de paso estandarizadas, codificación física, opciones de acoplamiento directo e indirecto y métodos de terminación altamente eficientes, los sistemas RAST eliminan las conjeturas en la fábrica. Los ingenieros diseñan arquitecturas de señal y energía seguras, mientras que los equipos de producción se benefician de la fabricación automatizada de arneses y de procesos de ensamblaje infalibles.
Conclusiones clave
Ensamblaje estandarizado: los conectores RAST utilizan codificación física, polarización (poka-yoke) y codificación de colores estandarizada para eliminar errores de falta de coincidencia durante el ensamblaje de dispositivos de alta velocidad.
Paso específico de la aplicación: RAST 2.5 (paso de 2,5 mm) está optimizado para sensores y conexiones de PCB de baja corriente, mientras que RAST 5.0 (paso de 5,0 mm) maneja la entrega de energía de alta corriente para motores y compresores.
Eficiencia de fabricación: la compatibilidad con la terminación automatizada de contacto de desplazamiento de aislamiento (IDC) reduce significativamente el tiempo de producción del mazo de cables en comparación con el engarzado tradicional y permite un cableado en cadena eficiente.
Flexibilidad arquitectónica: la elección entre acoplamiento directo (tarjeta de borde) y acoplamiento indirecto (a través de cabezales) permite a los ingenieros equilibrar los costos de PCB con los requisitos de retención mecánica.
Cumplimiento normativo: especificar conectores RAST que cumplan con IEC 60335-1 (prueba de hilo incandescente) y utilicen materiales libres de halógenos es obligatorio para mitigar los riesgos de incendio en electrodomésticos desatendidos.

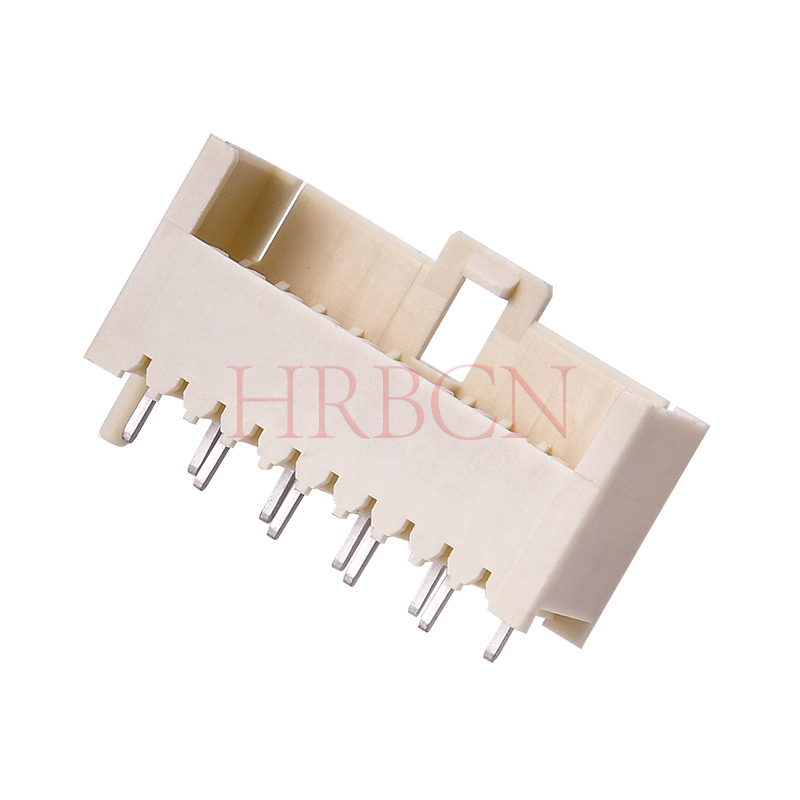

Conectores RAST: solución de cableado central para electrodomésticos
La transición del cableado discreto a arneses estandarizados marca un cambio masivo en la fabricación de electrodomésticos. Históricamente, las líneas de montaje dependían de bloques de terminales, tuercas para cables y terminales de pala individuales dispares y patentados. Este enfoque heredado requirió trabajo manual intensivo. Los trabajadores de montaje tuvieron que leer complejos diagramas de cableado y encaminar manualmente cables individuales a terminales específicos. Esto introdujo altos riesgos de cableado cruzado y calidad de terminación inconsistente. Impulsado inicialmente por el impulso de la industria europea de electrodomésticos hacia la automatización, el estándar RAST surgió para unificar las topologías de conexión.
Al establecer un marco común de dimensiones y acoplamiento, los fabricantes ahora utilizan máquinas de procesamiento de arneses totalmente automatizadas. Estas máquinas cortan, pelan y terminan miles de cables por hora con precisión exacta. Esto reduce drásticamente los tiempos de ciclo y elimina el error humano en la fase de preparación del cable.
Seleccionar los conectores de electrodomésticos adecuados requiere cumplir estrictos criterios básicos de ingeniería. La conexión debe resistir fuertes vibraciones mecánicas generadas por motores y bombas durante una vida útil de diez a quince años. Los materiales deben tolerar ciclos térmicos extremos, desde el ambiente bajo cero de un congelador hasta el alto calor ambiental cerca de un compresor. Los tableros de control modernos exigen factores de forma que ahorren espacio sin comprometer la alta rigidez dieléctrica, lo que garantiza un aislamiento seguro entre los circuitos lógicos de bajo voltaje y la red eléctrica de alto voltaje.
La adopción de un estándar universal mejora fundamentalmente la economía de fabricación. Las carcasas y terminales estandarizadas reducen la complejidad del inventario en múltiples líneas de productos. Los equipos de adquisiciones obtienen componentes de múltiples fuentes de varios fabricantes que cumplen con las normas sin obligar a los equipos de ingeniería a rediseñar las placas de circuito impreso (PCB). Las herramientas estandarizadas para la terminación de cables reducen el gasto de capital en las instalaciones de ensamblaje globales, lo que garantiza una calidad constante ya sea que el arnés se fabrique en Europa, Asia o América.
| Característica | Cableado discreto heredado | RAST |
| Método de montaje | Enrutamiento manual e inserción de terminales individuales | Procesamiento automatizado de arneses e inserción de bloques. |
| Prevención de errores | Se basa en la capacitación de los trabajadores y en diagramas visuales. | Clave física y codificación de colores (Poka-Yoke) |
| Velocidad de terminación | Engarzado lento con un solo cable | Terminación masiva de alta velocidad vía IDC |
| Integración de PCB | Requiere cabezales de pala individuales | Acoplamiento directo de tarjeta de borde o encabezados de múltiples posiciones |
| Gestión de inventario | Alto número de piezas (varios terminales, carcasas) | Recuento de piezas consolidado (familias estandarizadas) |
RAST 2.5 frente a RAST 5.0: selección del tono adecuado para electrodomésticos
La elección entre conectores RAST 2.5 y RAST 5.0 depende de la carga eléctrica, el espacio disponible en la PCB y los requisitos del dispositivo. RAST 2.5 generalmente es adecuado para conexiones de señal compactas, mientras que RAST 5.0 admite aplicaciones de energía de mayor corriente en electrodomésticos.
RAST 2.5: Sensores y aplicaciones de bajo consumo
Los conectores RAST 2.5 tienen un paso de 2,5 mm y se usan comúnmente para señales de baja corriente y circuitos de control. Son adecuados para sensores de temperatura de refrigeradores, interruptores de presión de lavadoras y paneles de visualización de electrodomésticos. Su diseño compacto ahorra espacio en la PCB y admite cableado de alta densidad, con clasificaciones de corriente que dependen de la serie de conectores específicos.
RAST 5.0: entrega de energía y cargas de alta corriente
Los conectores RAST 5.0 utilizan un paso de 5,0 mm y normalmente admiten clasificaciones de corriente más altas, con algunos modelos con clasificación de hasta 16 A en condiciones específicas. Se utilizan ampliamente en motores de lavadoras, compresores de frigoríficos, elementos calefactores y bombas. Su diseño de terminal más grande admite una transmisión de potencia confiable y estabilidad mecánica.
Variaciones de fuga, espacio libre y paso
Las distancias de fuga y de separación son esenciales para prevenir fallas eléctricas en circuitos de aparatos de alto voltaje. Los conectores RAST 5.0 ofrecen un mayor espacio entre los contactos, mientras que las configuraciones seleccionadas utilizan posiciones de contacto omitidas para lograr un mayor espacio efectivo, como 7,5 mm o 10 mm. Los ingenieros deben verificar las distancias de aislamiento, los voltajes nominales y los estándares de seguridad aplicables.
Comparación rápida: RAST 2.5 frente a RAST 5.0
Característica | RAST 2.5 | RAST 5.0 |
Paso | 2,5 mm | 5,0 mm |
Capacidad actual | Aplicaciones de menor corriente | Aplicaciones de mayor corriente |
Espacio de PCB | Compacto | Huella más grande |
Aplicaciones típicas | Sensores, pantallas, controles. | Motores, calentadores, bombas. |
Ventaja principal | Diseño que ahorra espacio | Mayor capacidad de manejo de potencia |
Conclusión clave: utilice RAST 2.5 para conexiones compactas de señal y control y RAST 5.0 para circuitos de electrodomésticos de mayor corriente, siempre que el conector seleccionado cumpla con las especificaciones eléctricas, mecánicas y de seguridad requeridas.
Marco de decisión: restricciones de corriente, voltaje y espacio
Para simplificar el proceso de selección entre los dos estándares RAST principales, los equipos de ingeniería evalúan parámetros eléctricos y mecánicos específicos.
| Especificación de cableado estandarizado | RAST 2.5 | RAST 5.0 |
| Paso (línea central) | 2,5 mm | 5,0 mm (personalizable a 7,5 mm/10,0 mm) |
| Clasificación actual máxima | Hasta 4A | Hasta 16A |
| Calibre de cable típico (AWG) | 22 AWG - 24 AWG | 14 AWG - 20 AWG |
| Tensión de resistencia dieléctrica | Moderado (nivel de señal) | Alto (aislamiento de alimentación de red) |
| Enfoque de aplicación principal | Sensores, datos, interfaces de usuario, LED | Motores, Compresores, Calentadores, Bombas |
Selección de conectores RAST para lavadoras
Las lavadoras presentan uno de los entornos operativos más hostiles para los componentes electromecánicos. El arnés de cableado interno debe sobrevivir una década de movimientos violentos, exposición química y rápidas fluctuaciones de temperatura.
Resistencia a la vibración en ciclos de centrifugado a altas RPM
Las lavadoras modernas de carga frontal frecuentemente exceden las 1400 RPM durante el ciclo de centrifugado final. Esto genera una intensa oscilación mecánica en todo el chasis. El tambor actúa como una carga masiva desequilibrada, lo que hace que el mazo de cables vibre y lata continuamente. Si un conector carece de suficiente fuerza de retención, esta vibración provoca fricción en el contacto.
La preocupación implica movimientos microscópicos que desgastan el estaño protector o el baño de oro de los terminales. Esto expone el metal base subyacente, que se oxida rápidamente. La oxidación aumenta la resistencia eléctrica, genera calor y, finalmente, provoca que falle la conexión. Para combatir esto, un de alta calidad conector RAST cuenta con mecanismos de bloqueo robustos. Los pestillos de bloqueo internos aseguran el terminal dentro de la carcasa. Los bloqueos de fricción externos o los pestillos activos anclan el conector al cabezal de PCB o a la tarjeta de borde. Estas características garantizan que la conexión permanezca hermética y eléctricamente estable independientemente del desequilibrio del tambor.
Mitigación de la exposición a la humedad y a sustancias químicas
Los conectores RAST utilizados en lavadoras deben resistir la humedad, los vapores de detergentes y la exposición a productos químicos. Los materiales de carcasa resistentes a la humedad, como el PA66 debidamente especificado, ayudan a mantener la resistencia mecánica y la estabilidad del conector. Los ingenieros deben verificar la compatibilidad del material, las condiciones operativas y la resistencia a la corrosión para garantizar un rendimiento confiable a largo plazo.
Configuraciones de cableado de motor y bomba
Los conectores RAST 5.0 se usan comúnmente para motores de lavadoras, bombas de drenaje y otras conexiones de mayor corriente. Su paso más grande admite terminales de alimentación adecuados y diseños de mazos de cables robustos. El acoplamiento indirecto con conectores montados en PCB puede mejorar la estabilidad mecánica, reducir la tensión en las uniones de soldadura y mantener conexiones eléctricas confiables bajo vibración.
Redes de sensores en cadena
Los conectores IDC RAST pueden simplificar el cableado del sensor de la lavadora al admitir configuraciones compatibles en bucle o en cadena. Este enfoque reduce la complejidad del cableado, el peso del arnés y los costos de ensamblaje de sensores de temperatura, velocidad y nivel de agua. El diseño de terminación adecuado garantiza conexiones confiables y una producción automatizada eficiente.
Selección de conectores RAST para refrigeradores
Los conectores del refrigerador deben admitir conexiones eléctricas confiables en condiciones de funcionamiento continuo, fluctuaciones de temperatura, condensación y espacio de instalación limitado. La elección entre RAST 2.5 y RAST 5.0 depende de los requisitos de energía, las condiciones ambientales y el diseño de la PCB.
Desafíos del ciclo térmico y la condensación
Los conectores del refrigerador deben soportar cambios de temperatura, funcionamiento a baja temperatura y condensación. Los materiales de carcasa adecuados y los contactos resistentes a la corrosión ayudan a prevenir grietas, oxidación y fallas en las conexiones. Los ingenieros deben verificar las clasificaciones de temperatura de funcionamiento y la resistencia a la humedad para un rendimiento confiable en los compartimentos del congelador y las áreas de compresores.
Enrutamiento de energía del compresor y del calentador de descongelación
Los conectores RAST 5.0 suelen ser adecuados para compresores de frigoríficos, calentadores de descongelación y otros circuitos de mayor corriente. Sus terminales más grandes pueden soportar mayores demandas de energía cuando están clasificadas adecuadamente. Los ingenieros deben verificar la capacidad actual, las cargas de arranque, la resistencia de contacto y las temperaturas de funcionamiento para evitar el sobrecalentamiento y garantizar una entrega de energía estable.
Conexiones de PCB de alta densidad para pantallas inteligentes
Los conectores RAST 2.5 proporcionan conexiones compactas para pantallas de refrigeradores, sensores, iluminación LED y circuitos de control de bajo voltaje. Su paso más pequeño ayuda a reducir el espacio de la PCB y el volumen del cableado, lo que los hace adecuados para áreas confinadas como conjuntos de puertas. La selección adecuada del conector respalda la transmisión eficiente de la señal y el enrutamiento simplificado del arnés.
Principales elementos de verificación para ingenieros y equipos de compras
Seleccionar el sistema de conector RAST adecuado requiere equilibrar el rendimiento eléctrico, la compatibilidad mecánica, el cumplimiento de la seguridad y los costos de fabricación. Los ingenieros y los equipos de compras deben verificar los siguientes factores antes de finalizar las especificaciones del conector.
Arquitecturas de acoplamiento directo versus indirecto
Los conectores RAST de acoplamiento directo se conectan a los contactos de borde de PCB, lo que elimina encabezados separados y reduce los costos de los componentes. Los conectores de acoplamiento indirecto utilizan cabezales dedicados montados en PCB para mayor flexibilidad de instalación y soporte mecánico. La selección depende del espesor de la PCB, las limitaciones de diseño, los requisitos de vibración y los métodos de ensamblaje.
Clave, polarización y codificación de colores (ensamblaje Poka-Yoke)
Los conectores RAST utilizan codificación mecánica, polarización y codificación de colores opcional para reducir las conexiones incorrectas durante el ensamblaje. Los diseños de nervaduras, ranuras y carcasas coincidentes ayudan a evitar acoplamientos incompatibles, mientras que la identificación por colores simplifica la instalación del arnés. Estas características mejoran la eficiencia de la producción y reducen los errores de cableado.
Prueba de hilo incandescente (GWT) y cumplimiento de IEC 60335-1
Los conectores RAST para electrodomésticos deben cumplir con los requisitos de inflamabilidad y seguridad eléctrica aplicables. Dependiendo de la aplicación, los materiales de la carcasa pueden requerir clasificaciones UL 94 V-0 y verificación del rendimiento del hilo incandescente según las normas IEC pertinentes. Los ingenieros deben confirmar las certificaciones de materiales y los resultados de las pruebas para respaldar una operación segura.
IDC frente a terminación de engarzado
La terminación IDC conecta cables aislados directamente sin un proceso de pelado por separado, lo que permite un montaje rápido y automatizado del arnés. La terminación engarzada utiliza terminales comprimidos mecánicamente y ofrece flexibilidad para diferentes tamaños de cables y requisitos de conexión. El IDC suele ser eficiente para la producción de electrodomésticos de gran volumen, mientras que el engarzado sigue siendo adecuado para aplicaciones que requieren características mecánicas o eléctricas específicas.
Conclusión
Para seguir adelante con la optimización de la arquitectura de cableado de su electrodoméstico, ejecute los siguientes pasos:
Audite las líneas de ensamblaje de arneses actuales para identificar cuellos de botella manuales, fallas de engarzado y errores recurrentes de cableado cruzado.
Solicite kits de muestra a los proveedores para realizar comprobaciones de ajuste físico y evaluar las tolerancias de acoplamiento directo en los PCB existentes.
Consulte con los equipos de ingeniería de conectores para trazar una estrategia estandarizada de codificación de colores y claves que evite la dependencia del proveedor.
Calcule el retorno de la inversión (ROI) de la transición de terminales engarzados a la fabricación automatizada de arneses IDC en función del volumen de producción anual.
Verifique que todos los materiales de la carcasa seleccionados cumplan con los requisitos de prueba de hilo incandescente IEC 60335-1 para aparatos desatendidos.
Preguntas frecuentes
P: ¿Qué significa RAST en conectores?
R: RAST significa Raster Anschluss Steck Technik, que se traduce del alemán como 'Pitch Connection Plug Technology'. Se originó en la industria europea de electrodomésticos como un sistema estandarizado para unificar bloques de terminales, permitiendo la fabricación automatizada de mazos de cables y eliminando errores de ensamblaje manual.
P: ¿Cuál es la diferencia entre RAST 2.5 y RAST 5.0?
R: La principal diferencia es el paso de los pines y la capacidad actual. RAST 2.5 presenta un espaciado de 2,5 mm y está diseñado para enrutar señales de baja corriente de hasta 4 A, como sensores. RAST 5.0 tiene un espaciado de 5,0 mm, diseñado para suministro de energía de alta corriente de hasta 16 A para motores y compresores.
P: ¿Cuál es la diferencia entre el acoplamiento directo e indirecto en conectores RAST?
R: El acoplamiento directo permite que el conector se conecte directamente al borde de una placa de circuito impreso, ahorrando el costo de un componente adicional. El acoplamiento indirecto requiere que el conector se conecte a un cabezal dedicado que está soldado a la PCB, lo que proporciona una estabilidad mecánica superior.
P: ¿Son los conectores RAST compatibles con la terminación IDC?
R: Sí, son altamente compatibles con la tecnología de contacto por desplazamiento de aislamiento (IDC). IDC permite que la maquinaria automatizada presione cables sin pelar directamente en el terminal, creando una conexión rápida y hermética y permitiendo un cableado en cadena eficiente para redes de sensores.
P: ¿Por qué se prefieren los conectores RAST para electrodomésticos?
R: Se prefieren porque su codificación física y codificación de colores evitan por completo el cableado cruzado durante el ensamblaje. Están optimizados para la fabricación automatizada de arneses, soportan altas vibraciones y cumplen con los estrictos estándares de inflamabilidad requeridos para los electrodomésticos.
P: ¿Cuál es el requisito de la prueba del hilo incandescente para el cableado de electrodomésticos?
R: La prueba del hilo incandescente (GWT) es un requisito de seguridad según la norma IEC 60335-1. Garantiza que la carcasa de plástico del conector sea retardante de llama y se autoextinga si una falla eléctrica provoca que el terminal se sobrecaliente, evitando incendios en aparatos desatendidos.
