Conector macho IDC vertical de doble fila con paso de 1,27 mm

Compartir con:

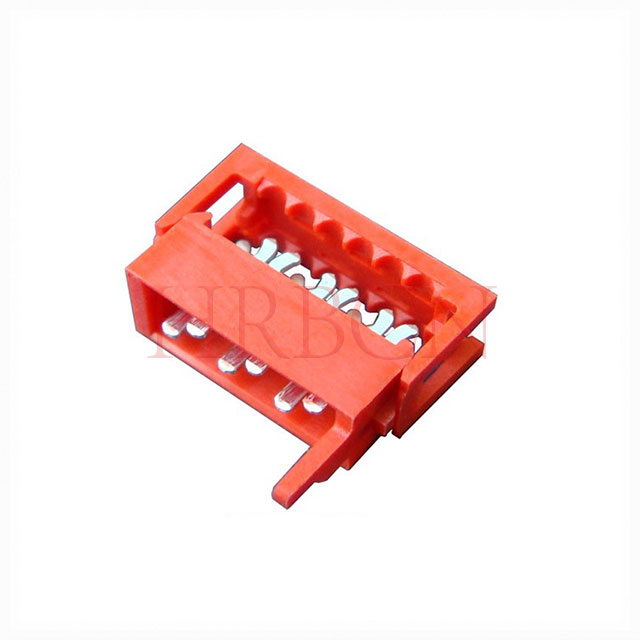

Conector macho IDC vertical de doble fila con paso de 1,27 mm

M2548-2xN(M)

Este conector macho IDC de doble fila con paso de 1,27 mm es una solución de interconexión de cable a placa compacta y de alta confiabilidad diseñada para terminaciones de cables planos. Cuenta con un perfil de montaje de orificio pasante vertical (DIP), carcasa PA46 roja y contactos de bronce fosforado estañado, lo que brinda una conexión de señal estable en electrónica industrial y comercial.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
M2548-2xN(M)
Marca del producto:
HRB
Código De Producto:
8536909000

Definición

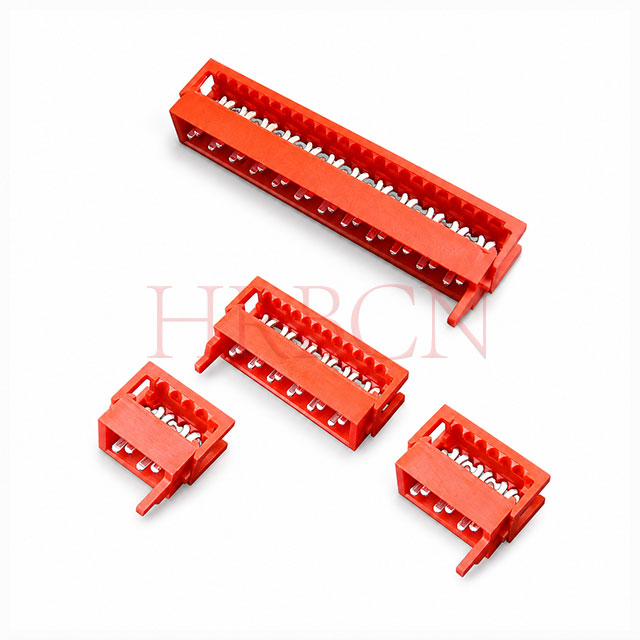

Conector de cinta a placa con paso de 1,27 mm, fila doble, de 4 a 24 pines

Número de pieza		Dimensions	Número de pieza		Dimensions
TIPO UL94V-0	Circuitos	Tenue: A MAX	TIPO UL94V-0	Circuitos	Oscuro: A

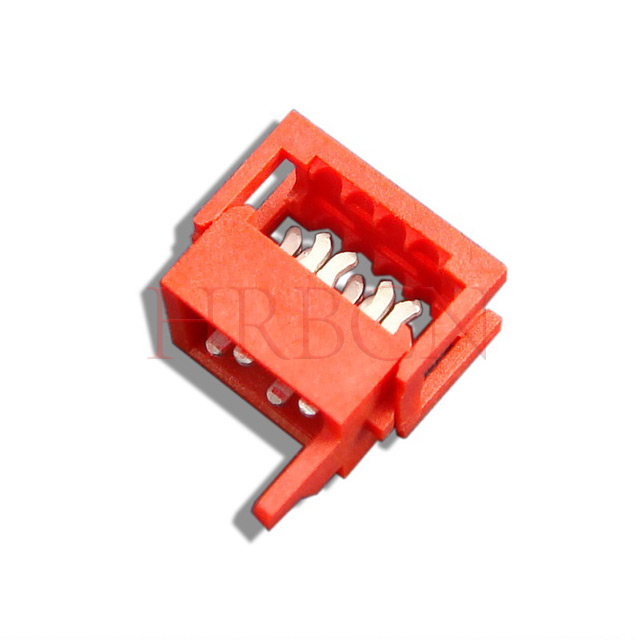

M2548-2×2(M)	4	8.60	M2548-2×8(M)	16	23.80
M2548-2×3(M)	6	11.10	M2548-2×9(M)	18	26.30
M2548-2×4(M)	8	13.60	M2548-2×10(M)	20	28.90
M2548-2×5(M)	10	16.20	M2548-2×11(M)	22	31.40

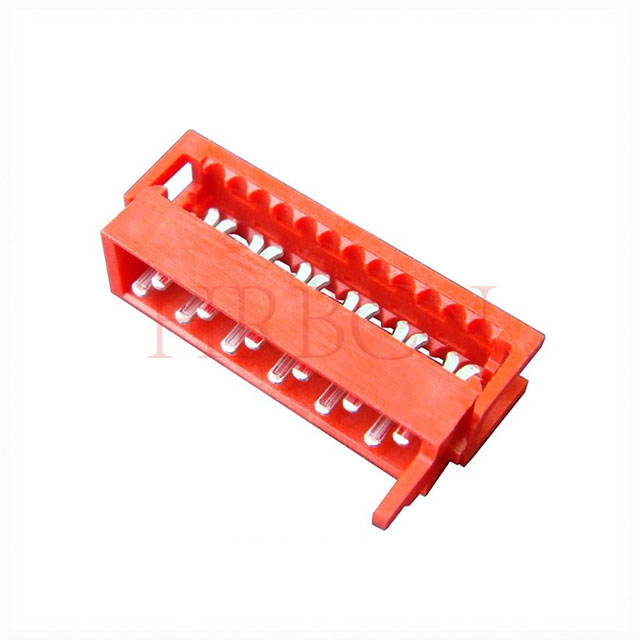

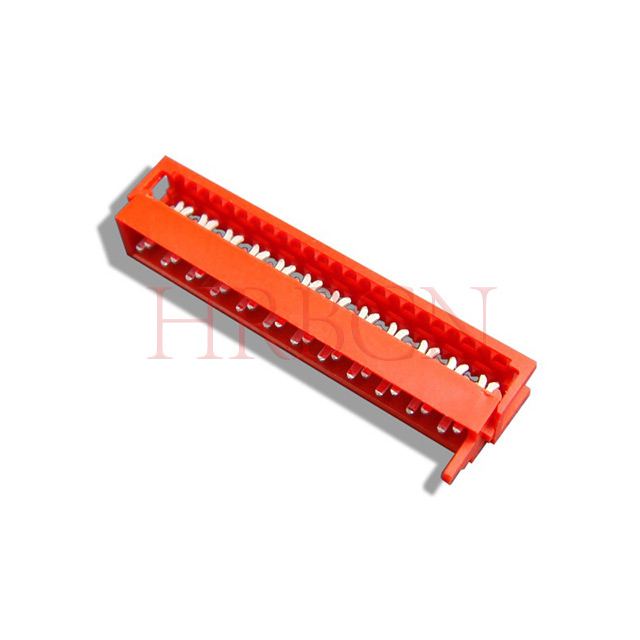

M2548-2×6(M)	12	18.70	M2548-2×12(M)	24	34.00

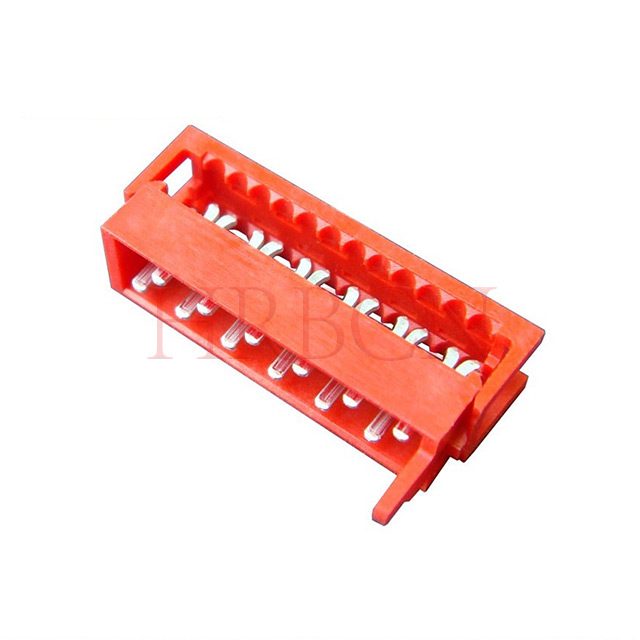

M2548-2×7(M)	14	21.30

Características

Paso: 1,27 mm, doble fila
Montaje: DIP vertical (agujero pasante), adecuado para soldadura por ola
Terminación: IDC (conexión por desplazamiento de aislamiento) para cable plano/cinta
Circuitos: 4-24 posiciones
Corriente nominal: 1A; Tensión nominal: 100 V CA/CC
Carcasa: Alta temperatura UL94 V‑0
Terminal: Bronce fosforado, estañado para una buena conductividad
Temperatura de funcionamiento: -40 ℃ ~ +105 ℃
Cumple con RoHS

Solicitud

Cableado interno de drones y vehículos aéreos no tripulados
Equipos de prueba y control industrial
Dispositivos médicos
Electrónica de consumo y electrodomésticos
Conexiones de placa a cable de nivel de señal

P: ¿Cuál es el paso de este conector?

R: El conector presenta un paso estándar de 1,27 mm con diseño de doble fila.

P: ¿Qué número de pines están disponibles?

R: Ofrecemos múltiples opciones desde 2 hasta 24 pines para cumplir con diferentes requisitos de cableado.

P: ¿De qué color es la carcasa del aislador?

R: La carcasa es roja y está hecha de material retardante de llama UL94 V-0.

P: ¿Qué tipo de montaje adopta este cabezal?

R: Es un montaje de orificio pasante vertical (DIP), adecuado para soldadura por ola.

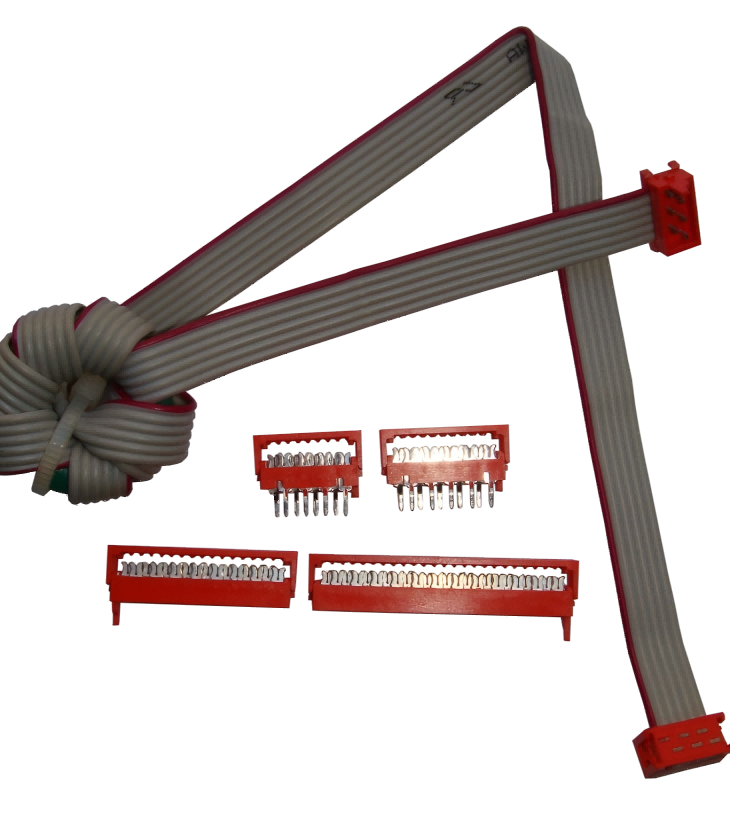

P: ¿Qué tipo de cable se puede combinar?

R: Está diseñado para cable plano con terminación IDC, compatible con cables 28AWG.

P: ¿Es fácil de montar?

R: Sí. La estructura IDC permite una conexión de cable rápida y estable sin herramientas de engarzado complejas.

P: ¿Cuáles son la corriente y el voltaje nominales?

R: La corriente nominal es 1A y el voltaje nominal es 100V CA/CC. Se utiliza principalmente para la transmisión de señales.

P: ¿Cuál es el rango de temperatura de funcionamiento?

R: La temperatura de trabajo oscila entre -40 °C y +105 °C, lo que permite su uso en diversos entornos hostiles.

P: ¿De qué material están hechos los contactos?

R: Los contactos están hechos de bronce fosforado con estañado, lo que garantiza una buena conductividad y resistencia a la oxidación.

P: ¿Para qué dispositivos se utiliza ampliamente este conector?

R: Es ideal para automatización industrial, equipos de prueba, robótica, electrónica automotriz, dispositivos de audio y video y electrónica de consumo.

P: ¿Puede reemplazar los conectores de cable a placa IDC convencionales de 1,27 mm?

R: Sí. Sigue los estándares industriales universales y es totalmente compatible con productos de interfaz con las mismas especificaciones.

P: ¿Pueden proporcionar números PIN personalizados?

R: El servicio personalizado está disponible. Comuníquese con nuestro equipo para conocer sus demandas específicas.

P: ¿Cumple el producto las normas medioambientales?

R: Todos los productos cumplen con los estándares RoHS y REACH.
