Conector hembra placa a placa de doble fila con paso de 1,27 mm M25481/M25482/M25484

Compartir con:

Conector hembra placa a placa de doble fila con paso de 1,27 mm M25481/M25482/M25484

M25481 M25482 M25484

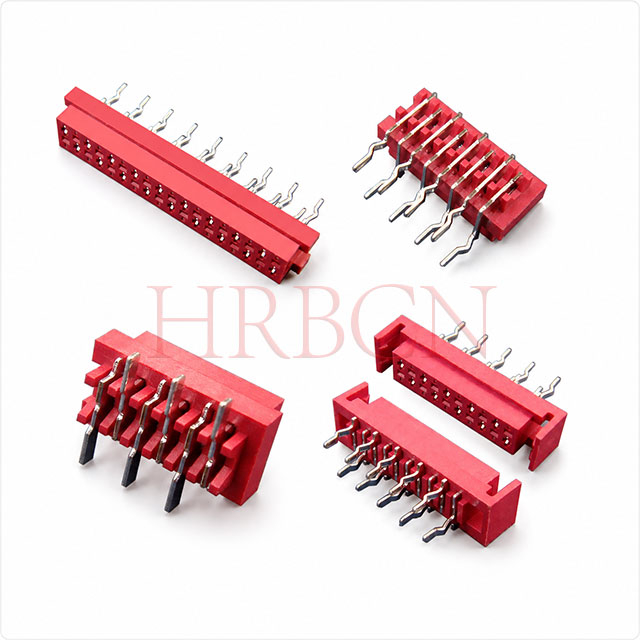

Este conector hembra en placa de doble fila con paso de 1,27 mm incluye modelos completos de la serie M2548, una solución placa a placa de rango completo para acoplamiento directo de PCB. Está disponible en diseños de entrada superior y entrada lateral, con orificio pasante DIP y montaje en superficie SMD para diferentes procesos de soldadura. Se proporcionan versiones estándar y equipadas con pestillo para satisfacer las demandas de antiaflojamiento.
Fabricada con material PA46 rojo con clasificación de retardante de llama UL94 V-0 y equipada con contactos de bronce fosforado estañado, esta serie presenta una gran resistencia al calor, conductividad estable y rendimiento antioxidante. Los recuentos de pines personalizados son opcionales y son adecuados para control industrial, dispositivos IoT, electrónica de consumo y ensamblaje de PCB de alta densidad.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
M25481 M25482 M25484
Marca del producto:
HRB
Código De Producto:
8536909000

Definición

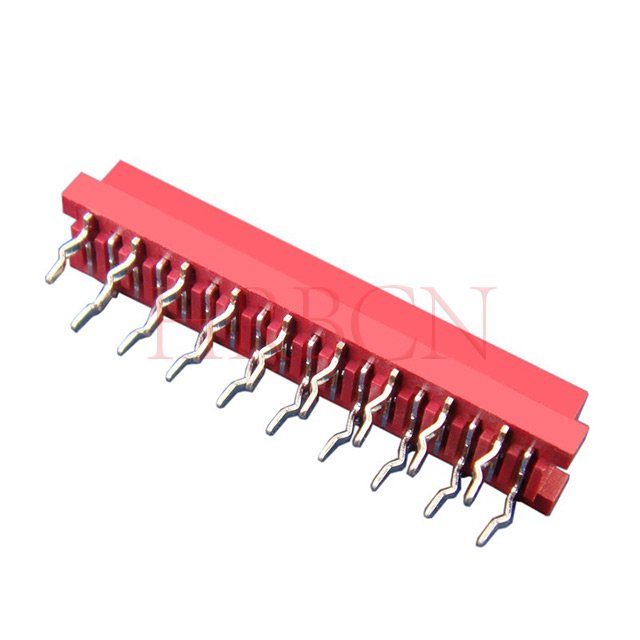

1. La serie M25481 tiene un cabezal con paso de 1,27 mm, placa a placa, conector hembra incorporado, entrada superior, doble fila, de 4 a 24 pines.

Número de pieza		Dimensions	Número de pieza		Dimensions
TIPO UL94V-0	Circuitos	Tenue: A MAX	TIPO UL94V-0	Circuitos	Oscuro: A
M25481-2×2	4	7.10	M25481-2×8	16	22.40
M25481-2×3	6	9.70	M25481-2×9	18	24.90
M25481-2×4	8	12.20	M25481-2×10	20	27.40
M25481-2×5	10	14.70	M25481-2×11	22	30.00
M25481-2×6	12	17.30	M25481-2×12	24	32.50
M25481-2×7	14	19.80

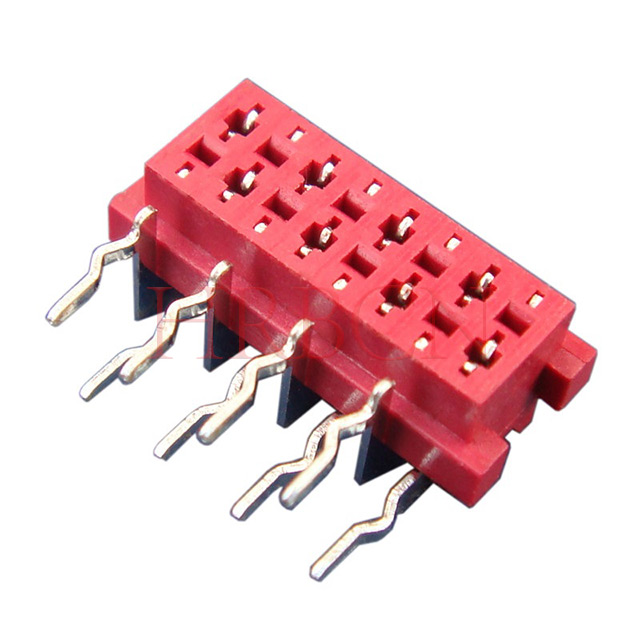

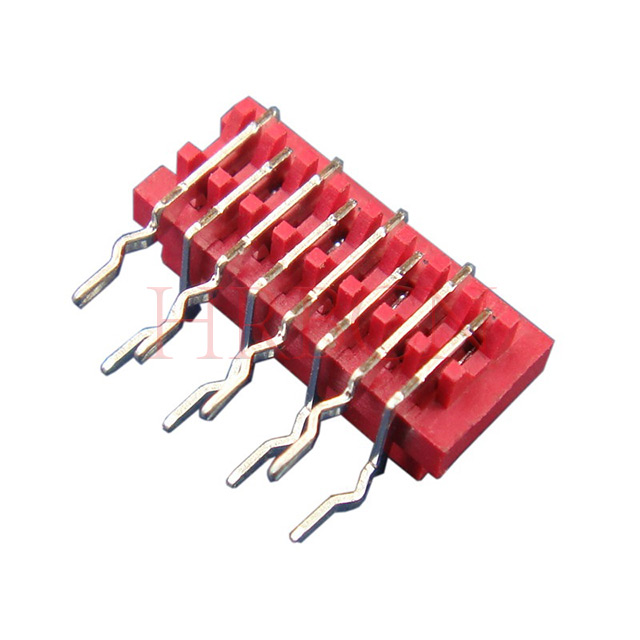

2. La serie M25481R tiene un conector macho con paso de 1,27 mm, placa a placa, conector hembra incorporado, entrada lateral, doble fila, de 4 a 24 pines.

Número de pieza		Dimensions	Número de pieza		Dimensions
TIPO UL94V-0	Circuitos	Tenue: A MAX	TIPO UL94V-0	Circuitos	Oscuro: A
M25481R-2×2	4	7.10	M25481R-2×8	16	22.40
M25481R-2×3	6	9.70	M25481R-2×9	18	24.90
M25481R-2×4	8	12.20	M25481R-2×10	20	27.40
M25481R-2×5	10	14.70	M25481R-2×11	22	30.00
M25481R-2×6	12	17.30	M25481R-2×12	24	32.50
M25481R-2×7	14	19.80

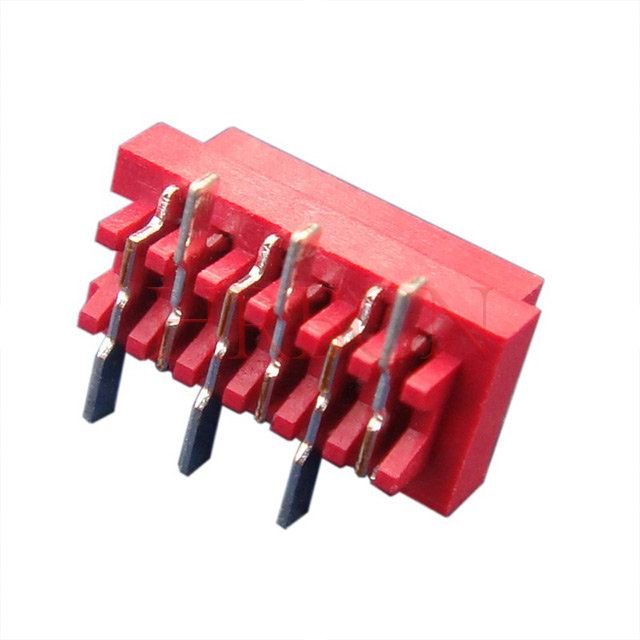

3. La serie M25482 tiene un cabezal con paso de 1,27 mm, placa a placa, conector hembra incorporado, dispositivo de montaje en superficie (SMD), doble fila, de 4 a 24 pines.

Número de pieza		Dimensions	Número de pieza		Dimensions
TIPO UL94V-0	Circuitos	Tenue: A MAX	TIPO UL94V-0	Circuitos	Oscuro: A
M25482-2×2	4	7.10	M25482-2×8	16	22.24
M25482-2×3	6	9.54	M25482-2×9	18	24.78
M25482-2×4	8	12.08	M25482-2×10	20	27.32
M25482-2×5	10	14.62	M25482-2×11	22	29.86
M25482-2×6	12	17.16	M25482-2×12	24	32.40
M25482-2×7	14	19.70

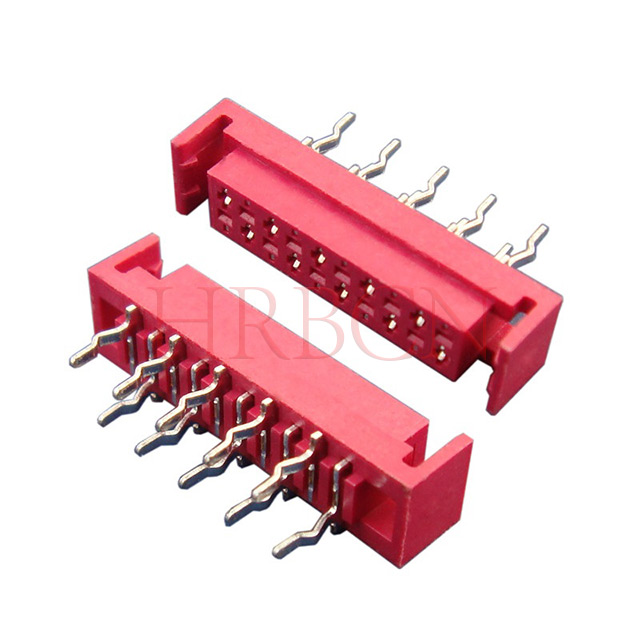

4. La serie M25484 tiene un conector hembra con paso de 1,27 mm, placa a placa, entrada superior con pestillos, doble fila, de 4 a 24 pines

Número de pieza		Dimensions			Número de pieza		Dimensions
TIPO UL94V-0	cir	Oscuro: A	Oscuro: B	Oscuro: C	TIPO UL94V-0	cir	Oscuro: A	Oscuro: B	Oscuro: C
M25484-2×2	4	9.70	3.81	5.60	M25484-2×8	16	24.94	19.05	20.84
M25484-2×3	6	12.24	6.35	8.14	M25484-2×9	18	27.48	21.59	23.38
M25484-2×4	8	14.78	8.89	10.68	M25484-2×10	20	30.02	24.13	25.92
M25484R-2×5	10	17.32	11.43	13.22	M25484-2×11	22	32.56	26.67	28.46
M25484R-2×6	12	19.86	13.97	15.76	M25484-2×12	24	35.10	29.21	31.00
M25484R-2×7	14	22.40	16.51	18.30

5. La serie M25484R tiene un cabezal con paso de 1,27 mm, placa a placa, conector hembra incorporado, dispositivo de montaje en superficie de entrada superior (SMD) con pestillos, doble fila, de 4 a 24 pines.

Número de pieza		Dimensions			Número de pieza		Dimensions
TIPO UL94V-0	cir	Oscuro: A	Oscuro: B	Oscuro: C	TIPO UL94V-0	cir	Oscuro: A	Oscuro: B	Oscuro: C
M25484-2×2	4	9.70	3.81	5.60	M25484-2×8	16	24.94	19.05	20.84
M25484-2×3	6	12.24	6.35	8.14	M25484-2×9	18	27.48	21.59	23.38
M25484-2×4	8	14.78	8.89	10.68	M25484-2×10	20	30.02	24.13	25.92
M25484R-2×5	10	17.32	11.43	13.22	M25484-2×11	22	32.56	26.67	28.46
M25484R-2×6	12	19.86	13.97	15.76	M25484-2×12	24	35.10	29.21	31.00
M25484R-2×7	14	22.40	16.51	18.30

Características

Paso de fila doble de 1,27 mm, amplia compatibilidad
2 a 24 pines opcionales
Carcasa retardante de llama PA46 UL94 V-0
Conexión estable y resistente a las vibraciones
Cumple con RoHS
M25481R: Entrada lateral, montaje DIP, sin pestillo
M25482: Entrada superior, tipo SMD, sin pestillo, disponible con cinta y carrete
M25481: Entrada superior, montaje DIP, sin pestillo
M25484R: Entrada superior, SMD, con pestillos de bloqueo
M25484: Entrada superior, DIP, con pestillos de bloqueo

Aplicaciones específicas del modelo

M25481R (entrada lateral, DIP): dispositivos con espacio superior limitado, ensamblaje de PCB lateral, producción de soldadura por ola estándar.
M25482 (entrada superior, SMD, sin pestillo): diseños de PCB de alta densidad, electrónica miniaturizada, líneas de soldadura por reflujo automatizadas.
M25481 (Entrada superior, DIP): Conjuntos electrónicos generales, conexión de PCB convencional, procesos de soldadura manual y por ola.
M25484R (entrada superior, SMD, con pestillos): dispositivos propensos a vibraciones, equipos portátiles, electrónica automotriz, conjuntos SMD compactos.
M25484 (Entrada superior, DIP, con pestillos): Unidades a bordo, maquinaria industrial, dispositivos que requieren conexión antisuelta bajo vibración.

P: ¿Qué tipo de conectores son estos?

R: Todos son carcasas hembra placa a placa de doble fila con paso de 1,27 mm, diseñadas para acoplamiento directo de PCB.

M25481R: Conector hembra integrado | Entrada lateral | ADEREZO

M25482: Conector hembra integrado | SMD | tipo normal

M25481 :Conector hembra incorporado | Entrada superior | ADEREZO

M25484R : Conector hembra integrado en placa | SMD de entrada superior con pestillos

M25484 :Conector hembra integrado en placa | Entrada superior con pestillos

P: ¿Cómo seleccionar entre estos conectores hembra integrados?

R: Seleccione según tres factores clave: dirección de acoplamiento (entrada superior/entrada lateral), tipo de montaje de PCB (DIP/SMD) y si se necesita un pestillo de bloqueo.

P: ¿Cuándo elegir el tipo de entrada lateral?

R: Elija M25481R si su PCB solo permite acoplamiento lateral o no tiene suficiente espacio de instalación superior.

P: ¿Cuál es la diferencia entre las versiones DIP y SMD?

R: Los modelos DIP se adaptan a la soldadura por ola y a la soldadura manual. Los modelos SMD se adaptan a la soldadura por reflujo, ahorran espacio en la PCB y admiten la producción automática de cintas y carretes.

P: ¿Necesito un conector con pestillos?

R: Elija M25484 o M25484R con pestillos para equipos que funcionan bajo vibración o movimiento frecuente, para mantener la conexión estable y sin aflojamiento. Para uso estático general, son suficientes los tipos normales sin pestillos.

P: ¿Cuál es el tono de esta vivienda femenina?

R: Adopta un paso de fila doble estándar de 1,27 mm, lo que presenta una alta compatibilidad con cabezales de clavija correspondientes.

P: ¿Qué número de pines están disponibles?

R: Números de pines personalizables desde 2 hasta 24 pines para cumplir con diversos requisitos de diseño de PCB.

P: ¿De qué material está hecha la carcasa?

R: La carcasa es de plástico de ingeniería rojo PA46 con clasificación retardante de llama UL94 V-0, excelente en resistencia al calor y aislamiento.

P: ¿Cuáles son las clasificaciones eléctricas?

R: Corriente nominal 1A máx. y voltaje nominal 100V CA/CC, ideal para transmisión de señal.

P: ¿Cuál es el rango de temperatura de funcionamiento?

R: Funciona de manera estable entre -40 ℃ y +105 ℃, adecuado para la mayoría de los entornos industriales y comerciales.

P: ¿Necesito alambres o cables para la conexión?

R: No. Es exclusivamente para conexión de placa a placa. Dos PCB se conectan directamente mediante acoplamiento.

P: ¿Son duraderos los contactos?

R: Los contactos internos están hechos de bronce fosforado con estañado, baja resistencia de contacto y buen rendimiento antioxidante para una larga vida útil.

P: ¿Tiene un diseño antiinserción errónea?

R: Sí. La llave de polarización incorporada evita errores de ensamblaje y acoplamiento inverso.

P: ¿Este producto cumple con las normas medioambientales?

R: Todos los productos cumplen totalmente con los estándares RoHS para aplicaciones en el mercado global.

P: ¿Qué proceso de soldadura admite el cabezal DIP?

R: Diseño DIP de orificio pasante vertical (series M25481, M25481R y series M25484), compatible con soldadura por ola y soldadura manual.

P: ¿Qué proceso de soldadura admite el cabezal SMD?

R: Adopta un diseño de montaje en superficie (series M25482 y series M25484R), adecuado para soldadura por reflujo. El embalaje en cinta y carrete está disponible para producción automatizada.
