Conector PCB de acoplamiento indirecto IDC RAST 5 serie M5038

Compartir con:

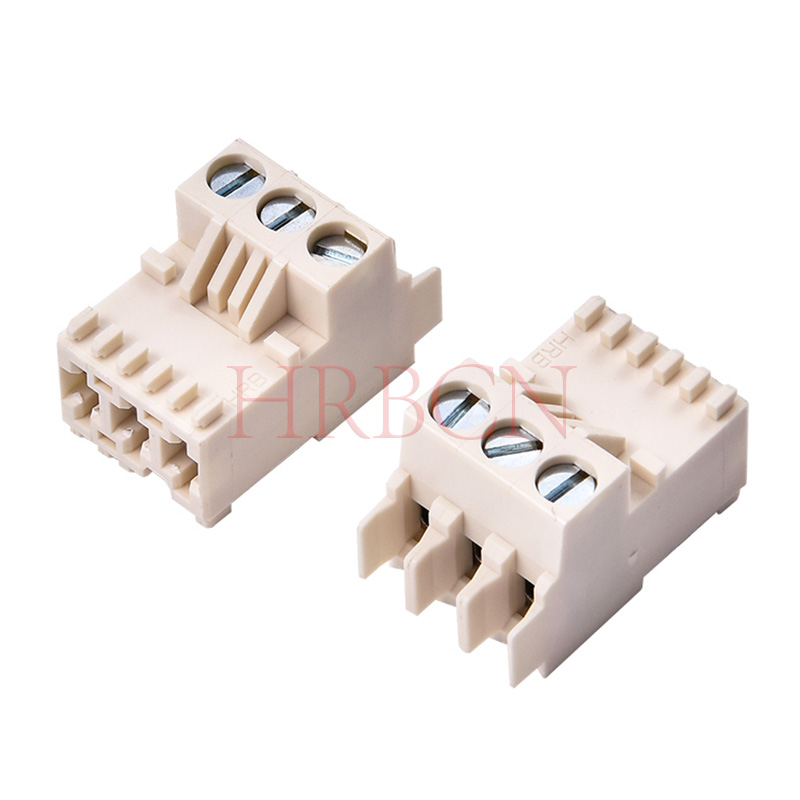

Conector PCB de acoplamiento indirecto IDC RAST 5 serie M5038

M5038-XX-XXX-X

Conector RAST 5 para acoplamiento indirecto, con terminal de tornillo, con abrazadera elevadora con protección contra extravío, con bloqueo interior, colocación consecutiva sin pérdida de paso

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
M5038-XX-XXX-X
Marca del producto:
HRB&HRBCN
Código De Producto:
8536909000

Descripción del Producto

P/N Definición

M5038 -X -X -X XX -X

① ② ③ ④ ⑤

① : número de serie del artículo HRB

② : Número de pines: 2-7

③ : Color

④: código de codificación

⑤ : Código de bloqueo

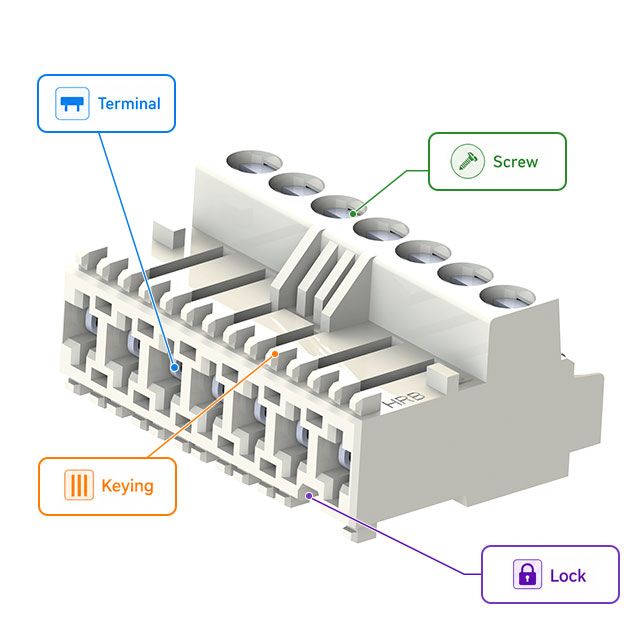

Conector IDC M5038 RAST 5

Con respecto al conector de PCB de acoplamiento directo IDC de la serie M5038 , a continuación se enumeran ejemplos de configuraciones de codificación. Otras opciones de codificación estándar están disponibles a pedido. Comuníquese con el departamento de ventas de HRB para obtener más detalles.

Número de pines (2-6 pines)	HRB P/ N Ejemplos de claves	SPQ (piezas)	Tamaño del cartón (cm)	Paso de contacto (mm)
2	M5038-2-W-AA-1 M5035-2-W-CD-0 M5035-2-W-CD-1 etc.	2160	33×30×27	5.0
3	M5035-3-W-CA-1 M5035-3-W-CA-2 M5035-3-W-CD-0 etc.	1560	33×30×27	5.0
4	M5035-4-W-CD-3 M5035-4-W-AD-2 M5035-4-W-DA-1 etc.	1200	33×30×27	5.0
5	M5035-5-W-AA-0 M5035-5-W-AD-2 M5035-5-W-AC-3 etc.	960	33×30×27	5.0
6	M5035-6-W-CD-0 M5035-6-W-AC-0 M5035-6-W-AA-4 etc.	720	33×30×27	5.0

Parámetros técnicos

Clasificación actual: 10 A CA, CC máx.
Clasificación de voltaje: 250 V CA, CC
Rango de temperatura: -40 ℃ a +120 ℃
Resistencia de contacto: 10MΩMax.
Resistencia de aislamiento: 1000MΩMin.
Voltaje que soporta: 1500V AC/minuto
Material: Carcasa: Nylon66 UL94V-0
Terminal: Bronce fosforado, estañado
Abrazadera: Latón, Niquelado
Tornillo: Acero, Galvanizado
Tamaño del cable: Sección de cable trenzado: 0,14-2,5 mm² (AWG#26-14)
Sección de cable sólido: 0,14-4,0 mm² (AWG#26-12)
Longitud de pelado: 8 ± 1 mm
GWT: 750 ℃ IEC-60335-1

En diagrama de acoplamiento directo de PCB
