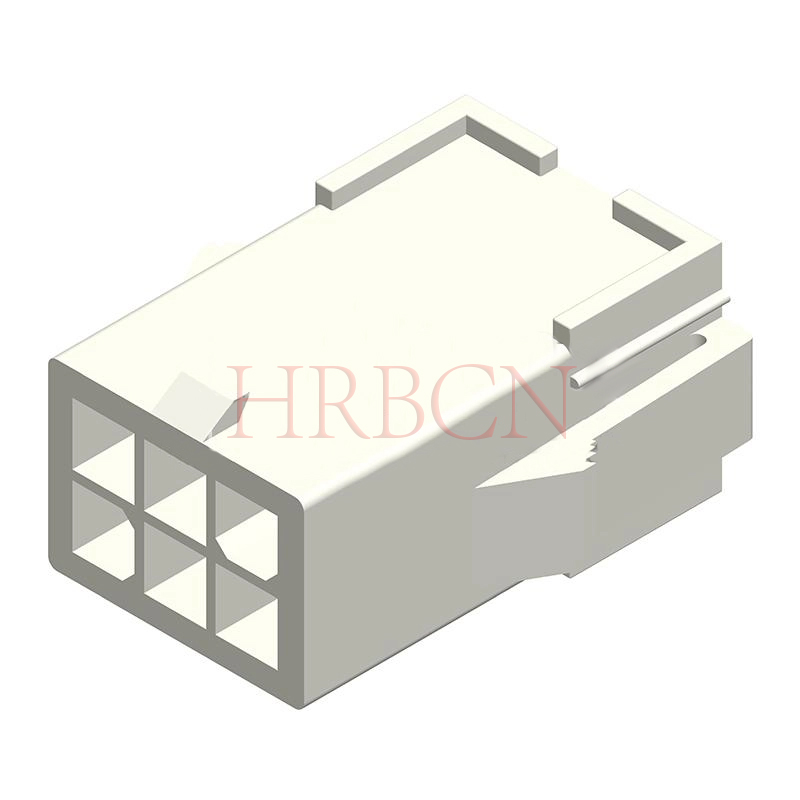

Carcasa de tapa de doble fila UL94V-0

Estado de Disponibilidad:
Cantidad:
  • P1020-2xN--WHK HRB

  • HRB

Descripción:


El sistema de conector de cable a cable y cable a placa con paso HRB 4.14 se compone de una carcasa de conector, un terminal de engarce y un cabezal de clavija (oblea), generalmente en carcasa de engarce macho, carcasa de engarzado hembra, terminales de engarzado hembra y macho, clavija en ángulo recto y vertical. encabezado (oblea).

P1020-2xN-NHK (Nylon UL94V-2, color natural) y P1020-2xN-WHK (Nylon UL94V-0, color blanco)  La serie es una carcasa eléctrica con conector hembra, triple fila, disponible en circuitos de 2 a 6 polos, que se utiliza con el terminal macho de la serie T1020 (AWG#18-22; AWG#24-26), tanto estañado como dorado para la selección del cliente). acoplamiento con P1010-2×NNH (Nylon UL94V-2, color natural) y P1010-2×NWH (Nylon UL94V-0, color blanco)  Serie (conector de cable a cable).


Parámetros técnicos:


1) Clasificación actual: 7A CA, CC
2) Clasificación de voltaje: 600 V CA, CC
3) Temperatura de funcionamiento: V2: -25ºC a +85ºC
                                           V0: -40ºC a +105ºC
4) Resistencia de contacto: 10 mΩ máx.
5) Resistencia de aislamiento: 1000 MΩ mín.
6) Tensión que soporta: 1500V CA/minuto
7) Material: nailon UL94V-2/nilón UL94V-0
8) Requisito de fuerza de retención del terminal en la carcasa: 4,0 kg (mín.)
9) Tamaño del cable: AWG#18 a #26
10) Número de archivo cUL: E304945


Información sobre pedidos:


Carcasa para enchufe HRB de doble fila con paso de 4,14 mm y alas para montaje en panel, PA 66 UL94V-0, color blanco, 4 y 6 polos.


P1020-2xN-W-H-K

       ①     ②  ③    ④⑤  ⑥

①:  Número de serie del producto HRB

②:  número de fila del encabezado del pin

③:  número de circuitos/polos por fila

④:  Color de la carcasa de engarce: Natural/Blanco

⑤: Especies de conector: Vivienda

⑥: Conector de carcasa con orejas de montaje en panel.


Número de pieza
Dimensions SPQ (Embalaje: Bolsa de polietileno)
TIPO UL94V-2 TIPO UL94V-0 Circuitos Oscuro: A Oscuro: B
   P1020-2×2-NHK P1020-2×2-WHK 4 4.14 10.33 500
P1020-2×3-NHK P1020-2×3-WHK 6 8.28 14.47 300


P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK catálogo.pdf


1) Clasificación actual: 7A CA, CC
2) Clasificación de voltaje: 600 V CA, CC
3) Temperatura de funcionamiento: V2: -25ºC a +85ºC
                                           V0: -40ºC a +105ºC
4) Resistencia de contacto: 10 mΩ máx.
5) Resistencia de aislamiento: 1000 MΩ mín.
6) Tensión que soporta: 1500V CA/minuto
7) Material: nailon UL94V-2/nilón UL94V-0
8) Requisito de fuerza de retención del terminal en la carcasa: 4,0 kg (mín.)
9) Tamaño del cable: AWG#18 a #26
10) Número de archivo cUL: E304945
