P/N Definición
P5012 -X -W -XXX -XX
① ② ③ ④ ⑤
①: número de serie del artículo HRB
②: Número de pines: 2-8
③: Color de la carcasa: Blanco
④: Código de codificación: 000-999
⑤: Código de bloqueo: A0, A1, A2, B0, B1, B2, etc.
T8800BSX-
① ②
①: número de serie del artículo HRB
②: Tamaño del cable

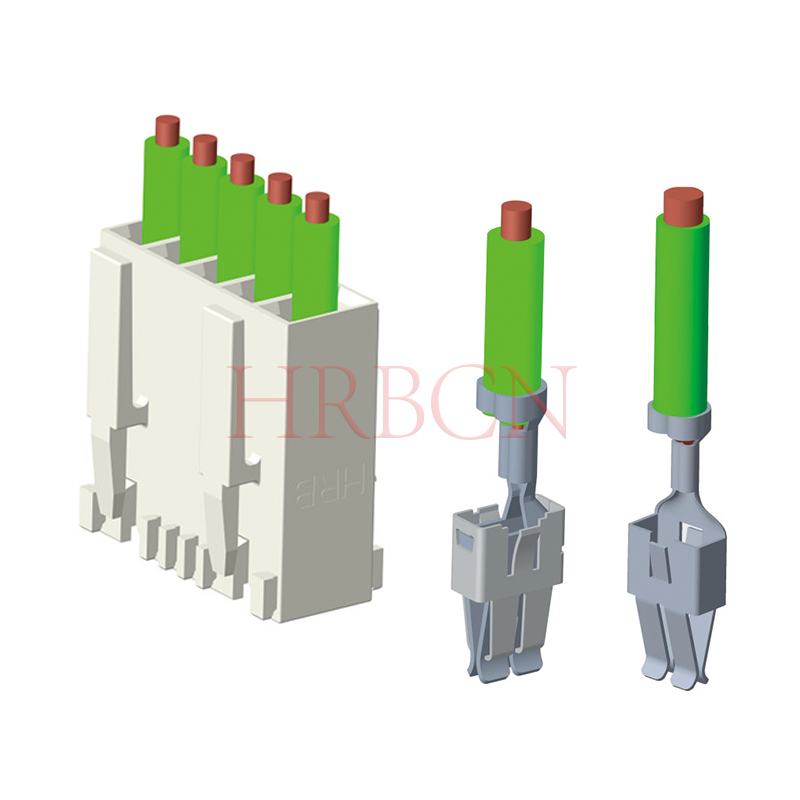

Con respecto a los terminales y carcasas de engarce de las series P5012 y T8800BS, a continuación se enumeran ejemplos de configuraciones de codificación. Otras opciones de codificación estándar están disponibles a pedido. Comuníquese con el departamento de ventas de HRB para obtener más detalles.
Número de pines (2-8 pines) | HRB P/ N Ejemplos de claves | Paso (mm) |
2
| P5012-2-W-000-A0 P5012-2-W-022-A0 P5012-2-W-041-A0 etc. | 5.0 |
| 3 | P5012-3-W-001-A0 P5012-3-W-034-A0 P5012-3-W-042-A0 etc. | 5.0 |
N/P HRB | SPQ/carrete (piezas) | Tamaño del cable |
| T8800BS-2 | 2500 | 0,5-1,0 mm2 |
| T8800BS-2-K | 2500
| 1,0-2,5 mm2 |
T8800BS-2A-K
| 2500 | 2,5-4,0 mm2 |
Parámetros técnicos
Vivienda serie P5012:
Temperatura de funcionamiento: -40 ℃ ~ +120 ℃
Resistencia de aislamiento: 1000 mΩ mín.
Material: Carcasa: Nylon66 UL94V-0
GWT: 750 ℃ IEC-60335-1
Terminal serie T8800:
Clasificación actual: 7A CA/CC Máx.
Clasificación de voltaje: 250 V CA/CC Máx.
Resistencia de contacto: 10 mΩ máx.
Material: latón, estañado.

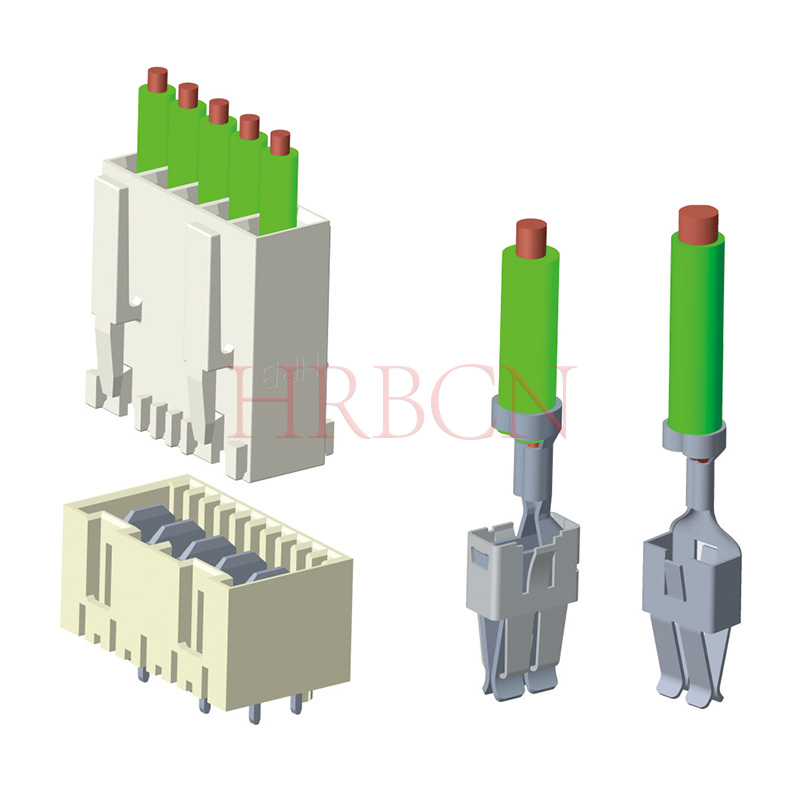

Piezas de acoplamiento
Conector de clavija serie HRB RAST 5.0 M940X
